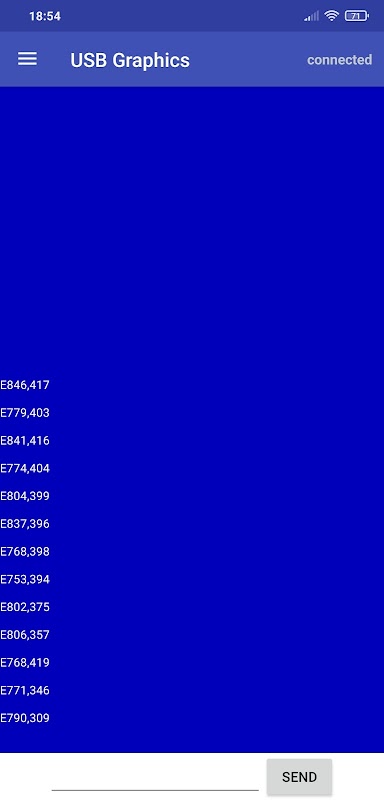

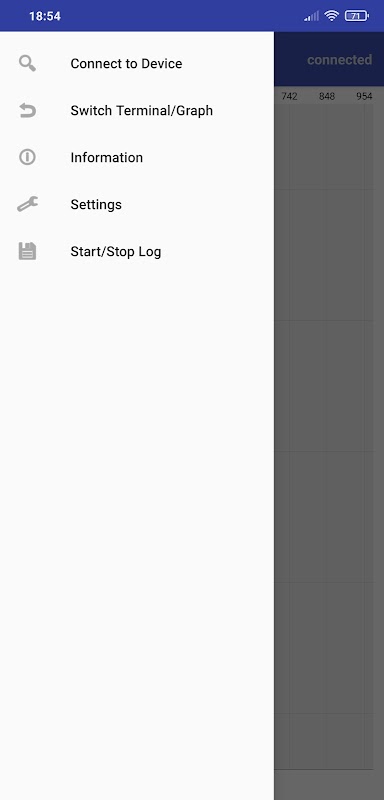

USB Terminal/Graphics

Ini adalah sejenis aplikasi Terminal Serial USB yang mengandungi beberapa grafik. Juga terdapat monitor bersiri di dalamnya.

Anda boleh menggunakan aplikasi ini dengan Arduino atau mikrokontroler lain untuk projek robotik anda dan lain-lain.

Aplikasi ini mempunyai fitur untuk komunikasi dengan Arduino dan perkakasan bersiri USB lain di Android, menggunakan Mode Hos USB Android (OTG).

AMARAN !! Buat masa ini, hanya parameter komunikasi ini yang sah:

*** Baud: 115200, Data: 8bits, Stop bit: 1bit, PARITY: TIADA ***

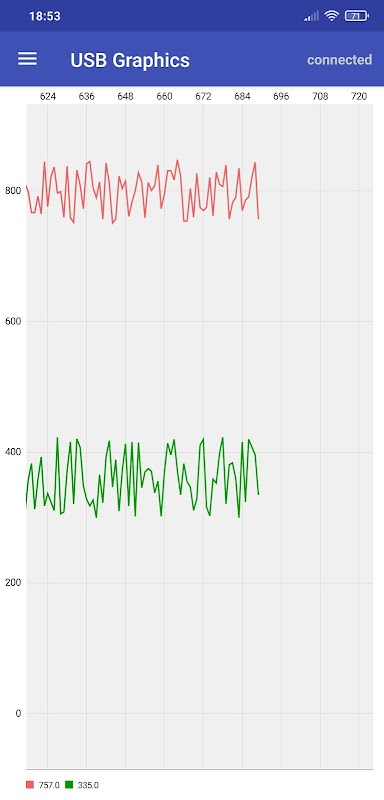

Anda dapat melihat grafik masa nyata dengan beberapa nilai.

Nilai ini mesti dihantar mengikut urutan.

Urutan ini mestilah seperti itu: Evalue1, value2, value3 ... \ n

Contohnya: "E256, -321,982 \ n" atau "E902,1235,10,23, -325, -1240,90 \ n" dll.

Amaran: Jangan terlalu kerap menghantar data. Sekiranya terdapat jeda dan pembekuan dalam aplikasi ketika ada lalu lintas data, turunkan frekuensi data masuk.

* Aplikasi ini menyokong hingga 7 pemboleh ubah.

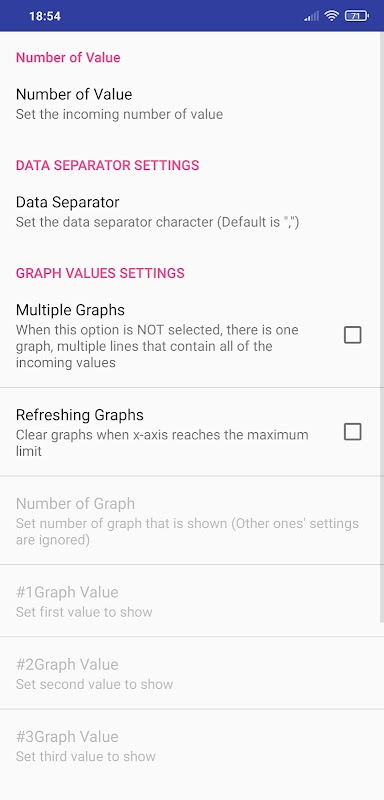

* Anda dapat menetapkan nilai maksimum dan minimum grafik.

* Grafik skala automatik.

* Nilai disusun mengikut urutan pengiriman aplikasi.

* Setiap grafik dapat menunjukkan nilai yang dipilih.

* Anda dapat menetapkan jumlah grafik yang ditunjukkan.

* Pelbagai baris dapat ditunjukkan dalam grafik.

* Cubit untuk mengezum kedua paksi dalam grafik.

* Grafik meluncur dan menyegarkan.

* Log data dapat disimpan di direktori * ExternalStorage * / USBGraphics / * CurrentTime *

* Hingga 7 baris dalam grafik pelbagai baris untuk versi Penuh

Contoh penggunaan Arduino untuk bahagian percetakan bersiri untuk 2 nilai (adc1 dan adc2 adalah pemboleh ubah contoh):

...

Cetakan bersiri ("E");

Serial.print (adc1);

Cetakan bersiri (",");

Serial.print (adc2);

Serial.print ("\ n");

...

Perpustakaan MPAndroidChart digunakan.

Cip penukar siri ke USB yang disokong:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

Produktif PL2303

Silabs CP2102 dan semua CP210x yang lain

Qinheng CH340, CH341A

dan peranti yang melaksanakan protokol CDC / ACM seperti

Arduino menggunakan ATmega32U4

Digispark menggunakan perisian V-USB USB

BBC micro: bit menggunakan firmware DAPLink ARM mbed

...
