DC Motor 3D Simulator Lab

Gratis app

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorapp835145

Pro app

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorpro785986

Over

Een open source physics te Singapore simulatie op basis van codes geschreven door Fu-Kwun Hwang en Loo Kang WEE.

meer middelen kan hier worden gevonden

http://iwant2study.org/ospsg/index.php/interactive- resources / natuurkunde / 05-elektriciteit en magnetisme

Invoering

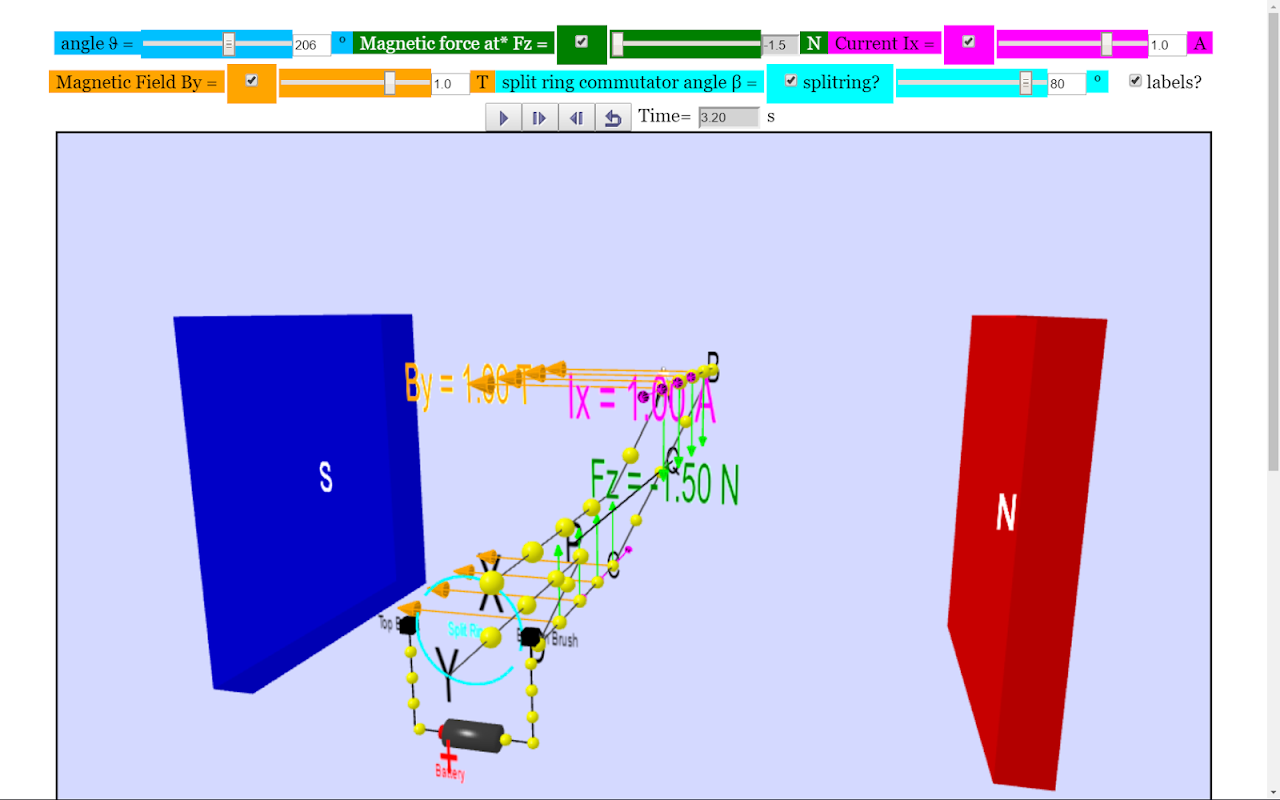

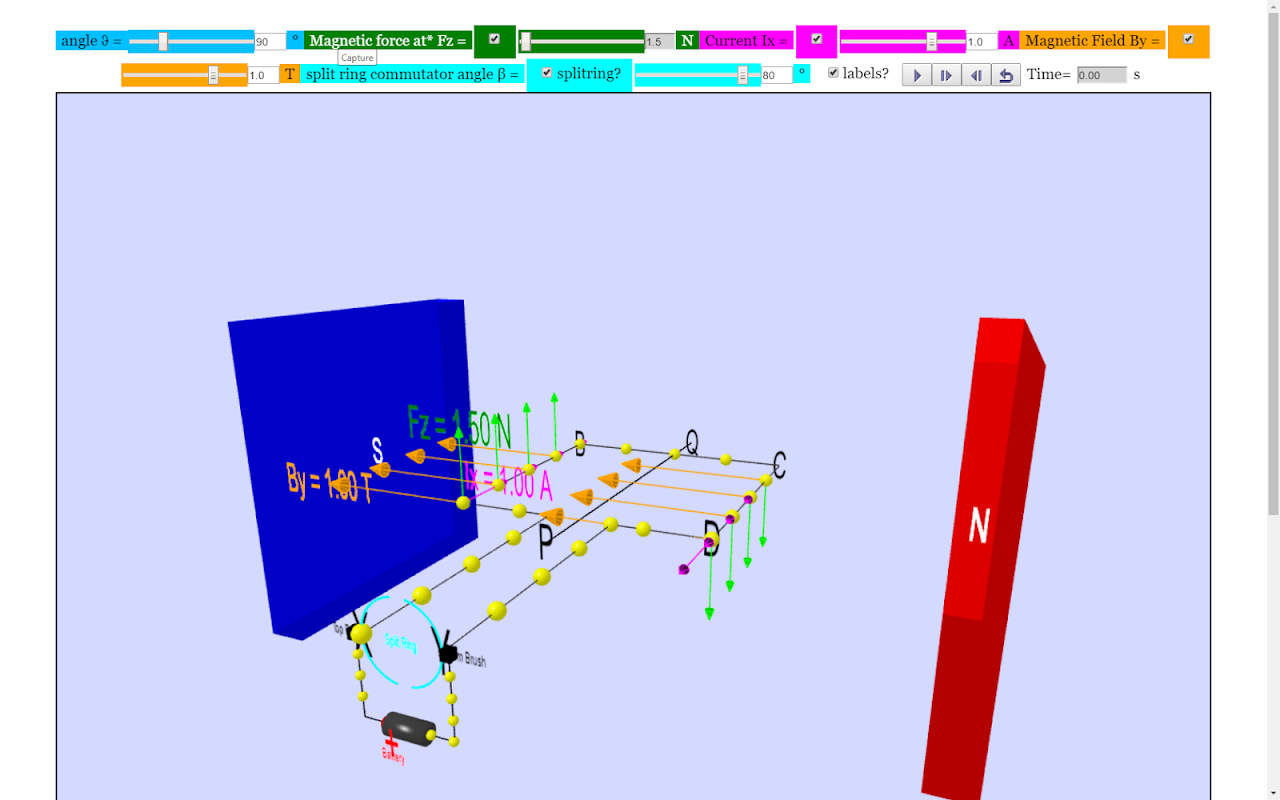

Elektromotoren zetten elektriciteit in beweging door gebruik te maken van elektromagnetische inductie. Een stroomvoerende lus die is geplaatst in een magnetisch veld ondervindt een draaiende effect.A eenvoudige gelijkstroom (DC) motor is hier weergegeven. ABCD is gemonteerd op een as PQ. De einden van de draad zijn verbonden met een gespleten ring commutator op positie X en Y. De commutator roteert de lus. Twee koolborstels zijn gemaakt om licht drukken tegen de collectoren.

De motor is voorzien van een externe magneet (de stator omdat het vastgestelde plaats) en een draaiende draadspoel genoemd anker (rotor of rol, omdat deze roteert). Het anker transporteren van stroom door de batterij, een elektromagneet, omdat een stroomvoerende draad een magnetisch veld; onzichtbare magnetische veldlijnen circuleren rondom de draad van het anker.

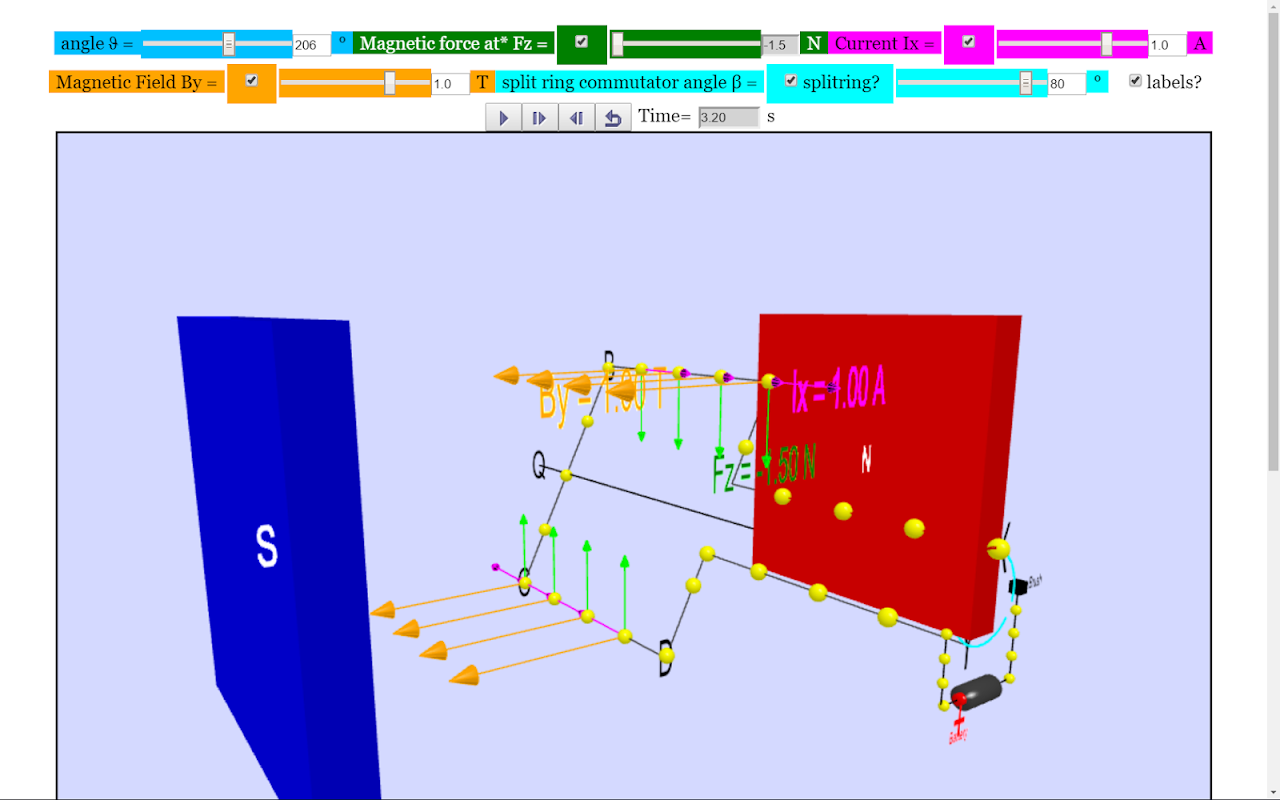

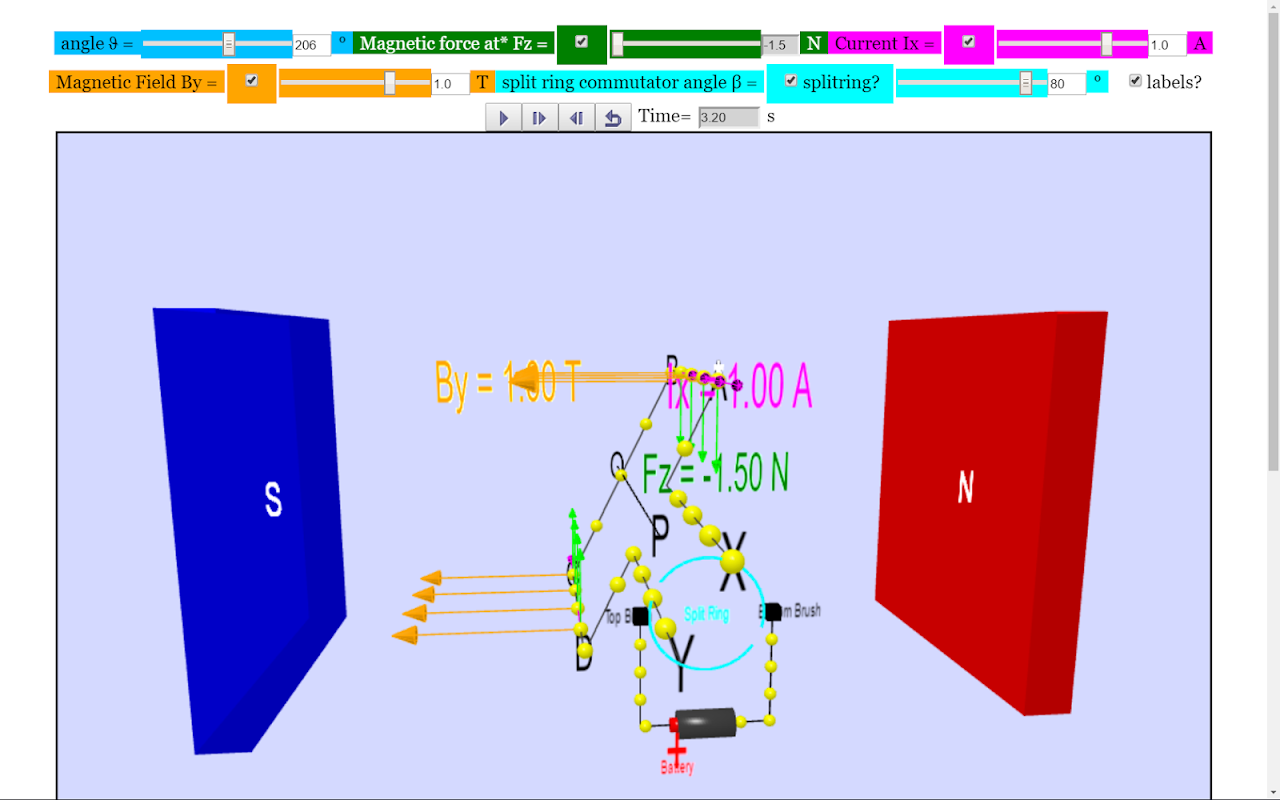

De sleutel tot het produceren beweging positioneert de elektromagneet in het magneetveld van de permanente magneet (de gebieden loopt van noord naar de zuidpool). Het anker een kracht ondervindt beschreven door de linkerhand regel. Deze wisselwerking magneetvelden en bewegende geladen deeltjes (de elektronen in de stroom) resulteert in de magnetische kracht (weergegeven door de groene pijlen) die het anker rotatie maakt door het koppel. Gebruik de schuifregelaar stroom I om te zien wat er gebeurt als de stroom wordt omgekeerd. Het selectievakje stroom en elektronenstroom alows verschillende visualisatie aangezien I = d (Q) / dt en Q = aantal oplaad * e. Het afspelen en pauzeren knop maakt het bevriezen van de 3D-weergave voor het visualiseren van deze krachten, voor de controle op consistentie met de linkerhand regel.

Interessant feit

Deze simulatie heeft echte 3D perspectief en wordt volgens O level natuurkundeonderwijs, een splitring commutator gemaakt erin.

Het doel van de commutator om de richting van de stroom in de lus ABCD omkeert voor iedere halve cyclus.

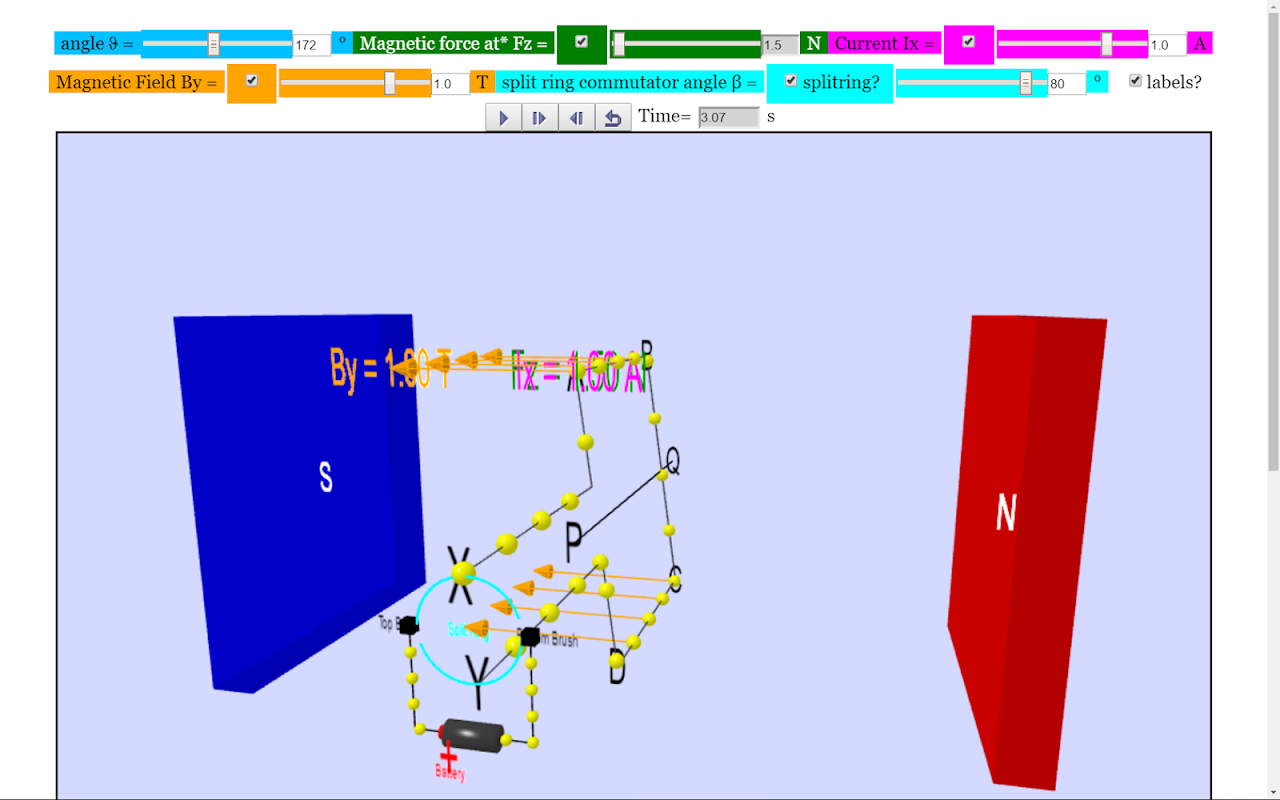

Een schommel heen en weer beweging (misschien θ = 90o verhogen tot 270o en weer afnemen tot 90o) is alles wat niet in deze motor zou krijgen als het niet voor de splitring commutator - de cirkelvormige metalen voorwerp gesplitst in delen (afgebeeld hier blauwgroen met een tussenruimte van β2) die verbinding het anker naar het circuit.
