Micrometer Simulator

Pro

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Gratis app

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Wat betreft

Een open source physics-simulatie op basis van codes geschreven door Fu-Kwun Hwang, Loo Kang WEE

meer bronnen zijn hier te vinden

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-metingen

Invoering

Micrometers gebruiken het principe van een schroef om kleine afstanden te vergroten die te klein zijn om direct te meten in grote rotaties van de schroef die groot genoeg zijn om van een schaal af te lezen. De nauwkeurigheid van een micrometer komt voort uit de nauwkeurigheid van de draadvorm die de kern vormt. De basisbedieningsprincipes van een micrometer zijn als volgt: De mate van rotatie van een nauwkeurig gemaakte schroef kan direct en nauwkeurig worden gecorreleerd aan een bepaalde mate van axiale beweging (en vice versa), door de constante die bekend staat als de schroefdraad. De voorsprong van een schroef is de afstand die deze axiaal met één volledige omwenteling (360 °) naar voren beweegt. (In de meeste threads [dat wil zeggen, in alle single-start threads] verwijzen lead en pitch naar in essentie hetzelfde concept.) Met een geschikte lead en grote diameter van de schroef, zal een bepaalde hoeveelheid axiale beweging worden versterkt in de resulterende rondgaande beweging. De micrometer heeft de meeste functionele fysieke delen van een echte micrometer.

Frame (oranje) Het C-vormige lichaam dat het aambeeld en de loop in constante relatie tot elkaar houdt. Het is dik omdat het uitzetting en samentrekking tot een minimum moet beperken, wat de meting zou verstoren. Het frame is zwaar en heeft bijgevolg een hoge thermische massa, om te voorkomen dat de hand / vingers vasthouden. heeft een tekst van 0.01 mm voor de kleinste verdeling van het instrument heeft een tekst 2 ronden = 100 = 1.00 mm om de associatie mogelijk te maken met de eigenlijke micrometer

Aambeeld (grijs) Het glimmende gedeelte waar de spil naartoe beweegt en waarop het monster rust.

Mouw / vat / stok (geel) Het stationaire ronde gedeelte met de lineaire schaal erop. Soms nonchalante markeringen.

Vergrendelmoer / vergrendelingsring / vingerhaakvergrendeling (blauw) Het gekartelde deel (of de hendel) dat kan worden vastgedraaid om de spil stationair te houden, zoals wanneer u een meting tijdelijk vasthoudt.

Schroef (niet gezien) Het hart van de micrometer Het zit in de loop.

Spindel (donkergroen) Het glimmende cilindrische deel dat de vingerhoed veroorzaakt om naar het aambeeld te bewegen.

Vingerhoedje (groen) Het deel dat je duim draait. Gegradueerde markeringen.

Ratel (Teal) (niet afgebeeld) Apparaat aan het uiteinde van de handgreep dat de uitgeoefende druk beperkt door te slippen met een gekalibreerd koppel.

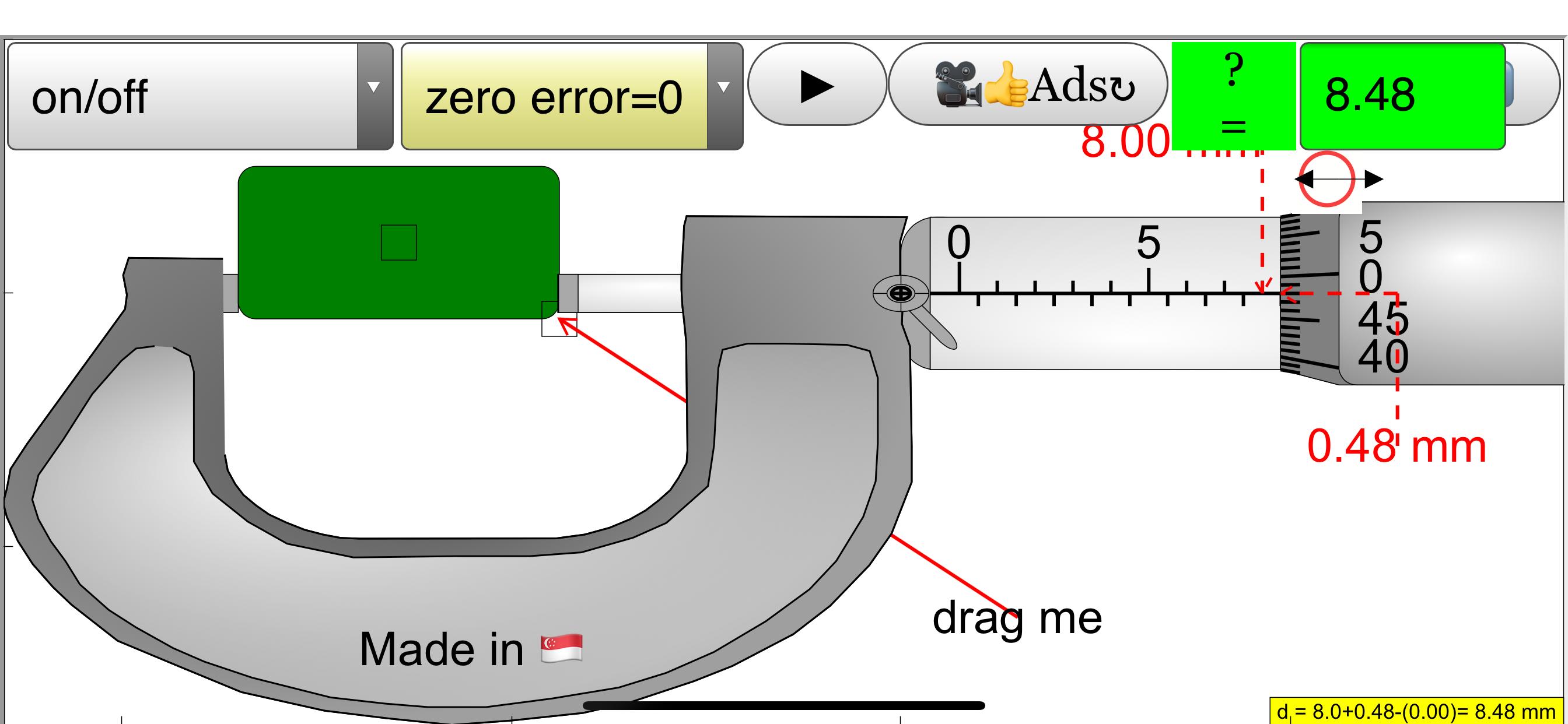

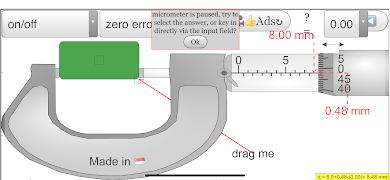

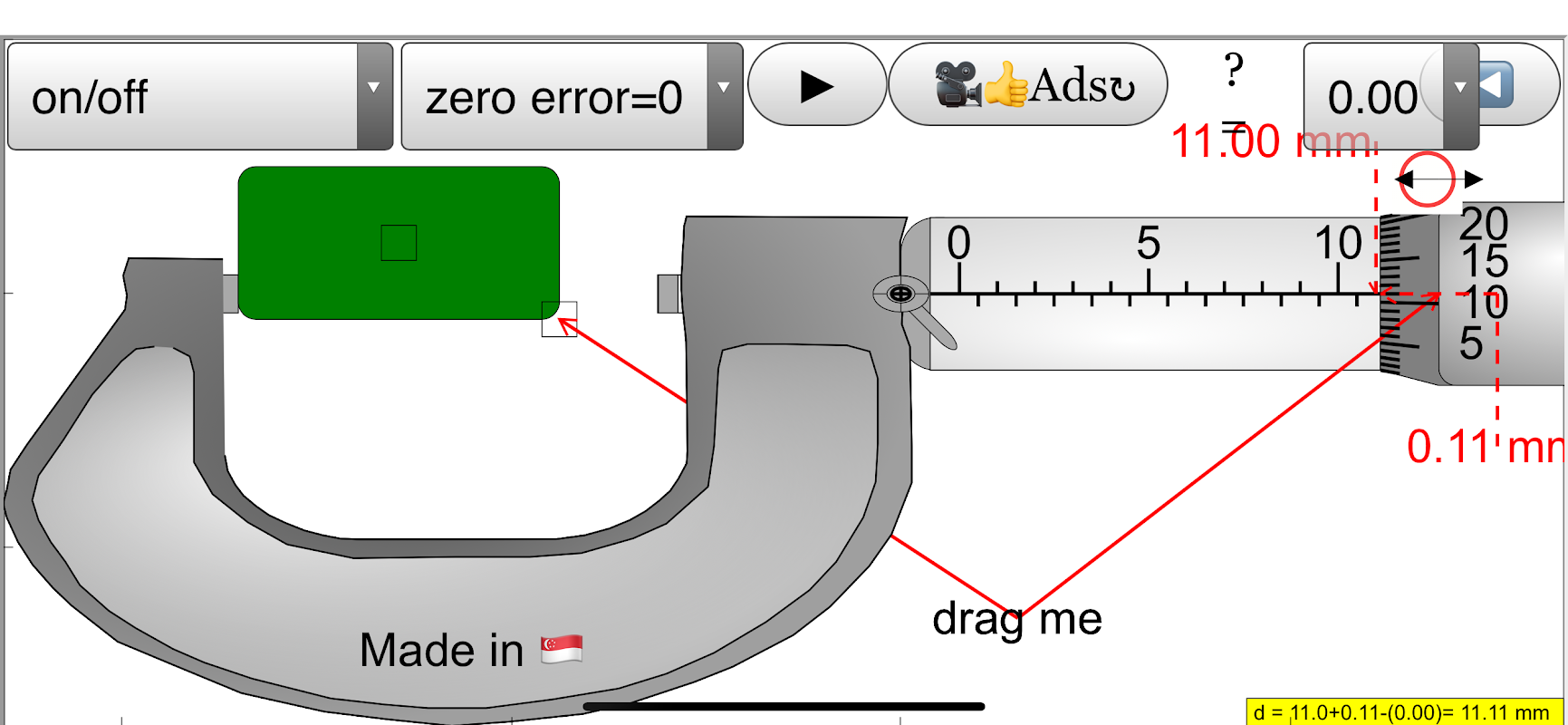

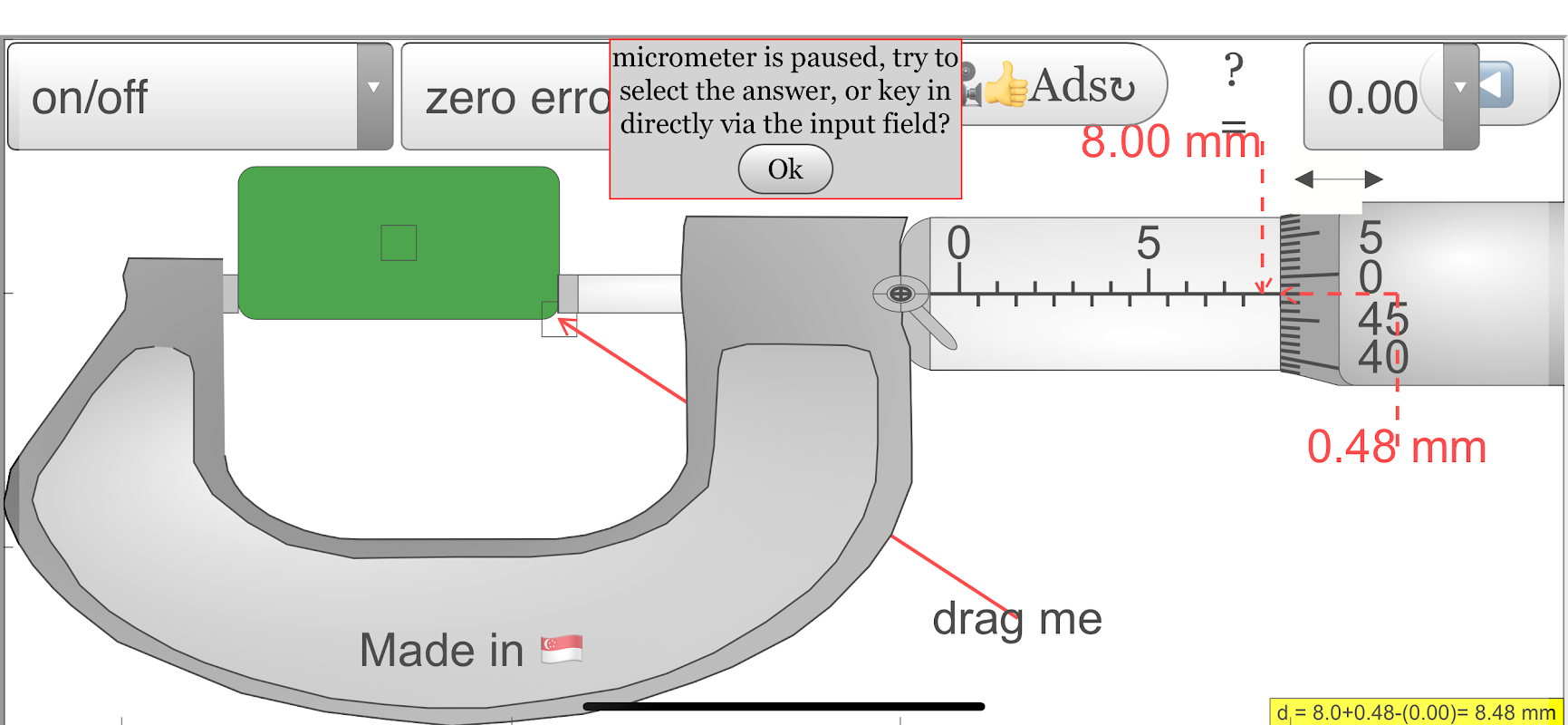

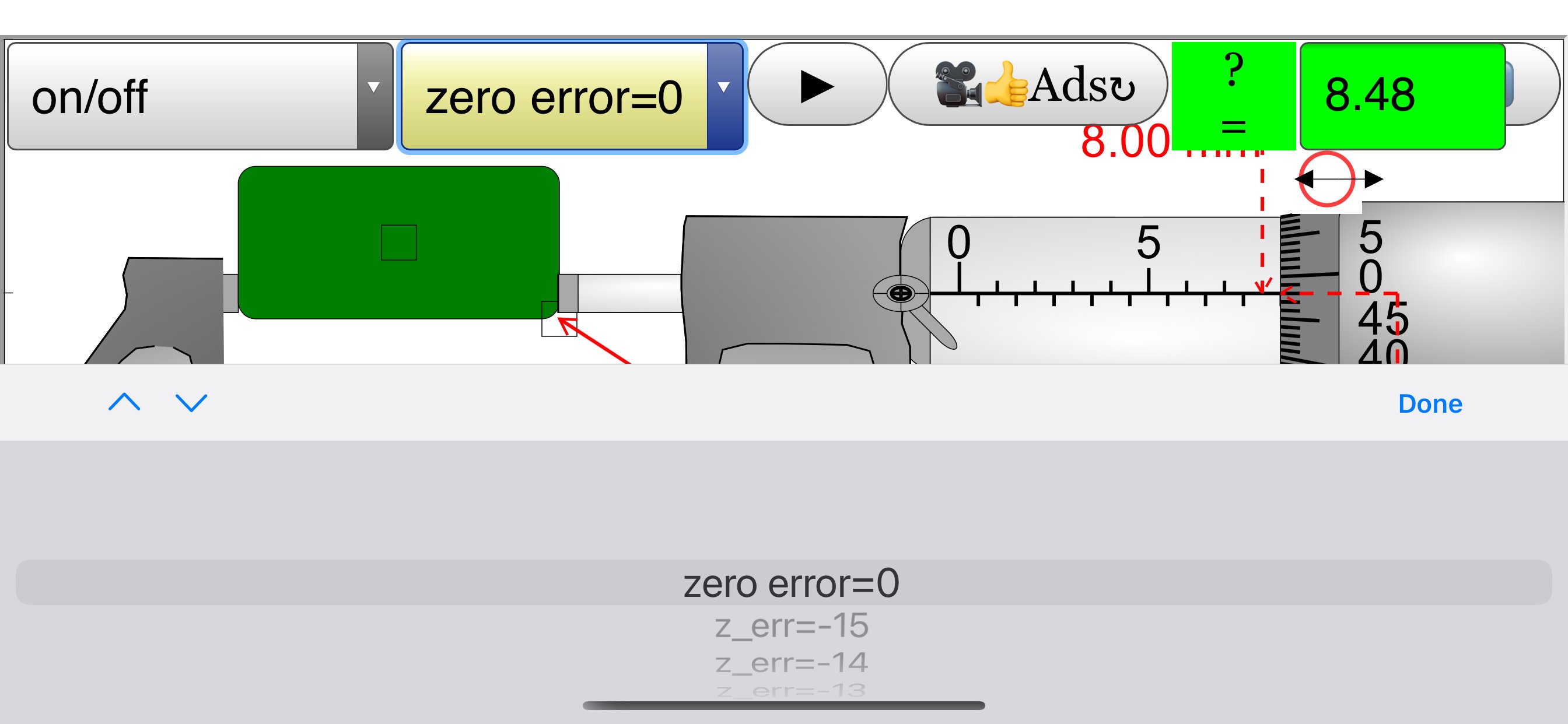

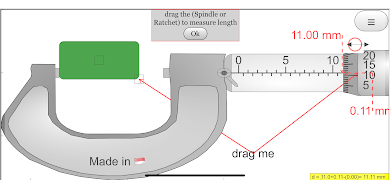

Deze applet heeft een object (zwart) met de schuifregelaar linksboven om de y-beweging van het object in het aambeeld en de spil (kaken) te regelen, de grafiek maakt ook slepen mogelijk. met de schuifregelaar linksonder om de x-maat van het object in het aambeeld en de spil (kaken) te regelen. Op de linker onderste schuifregelaar staat de foutvrijheidsregeling om te kunnen onderzoeken of de micrometer ofwel +0,15 mm (max) of -0,15 mm (min) nul fout heeft.

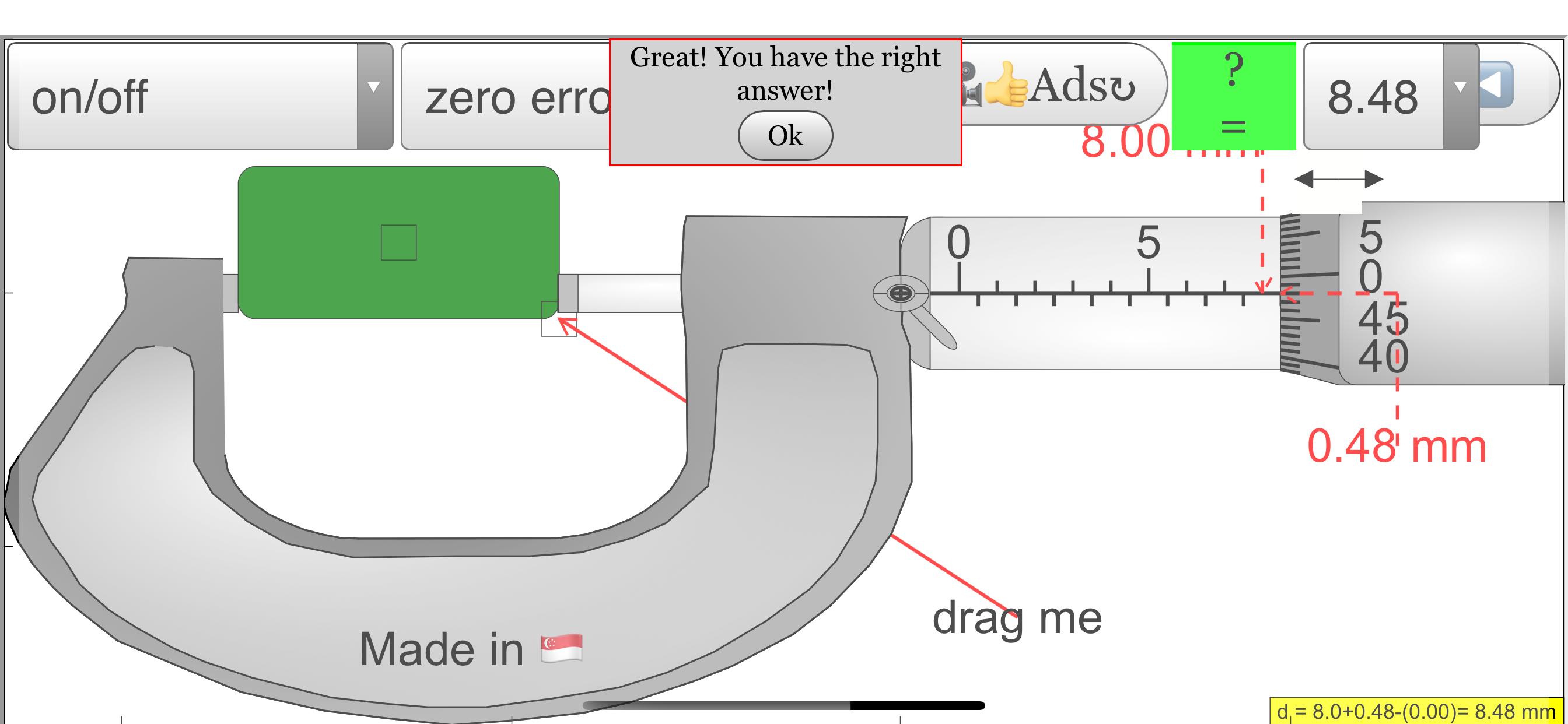

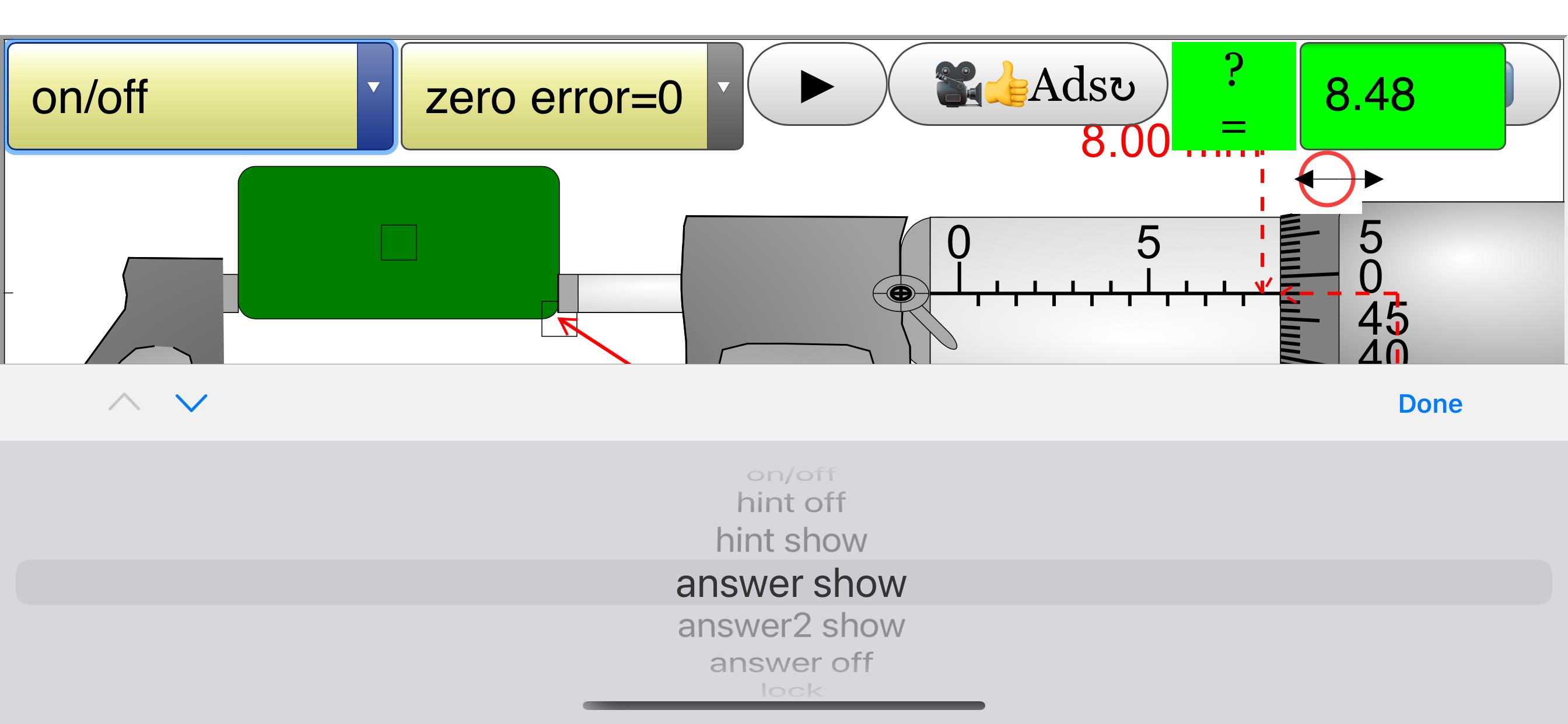

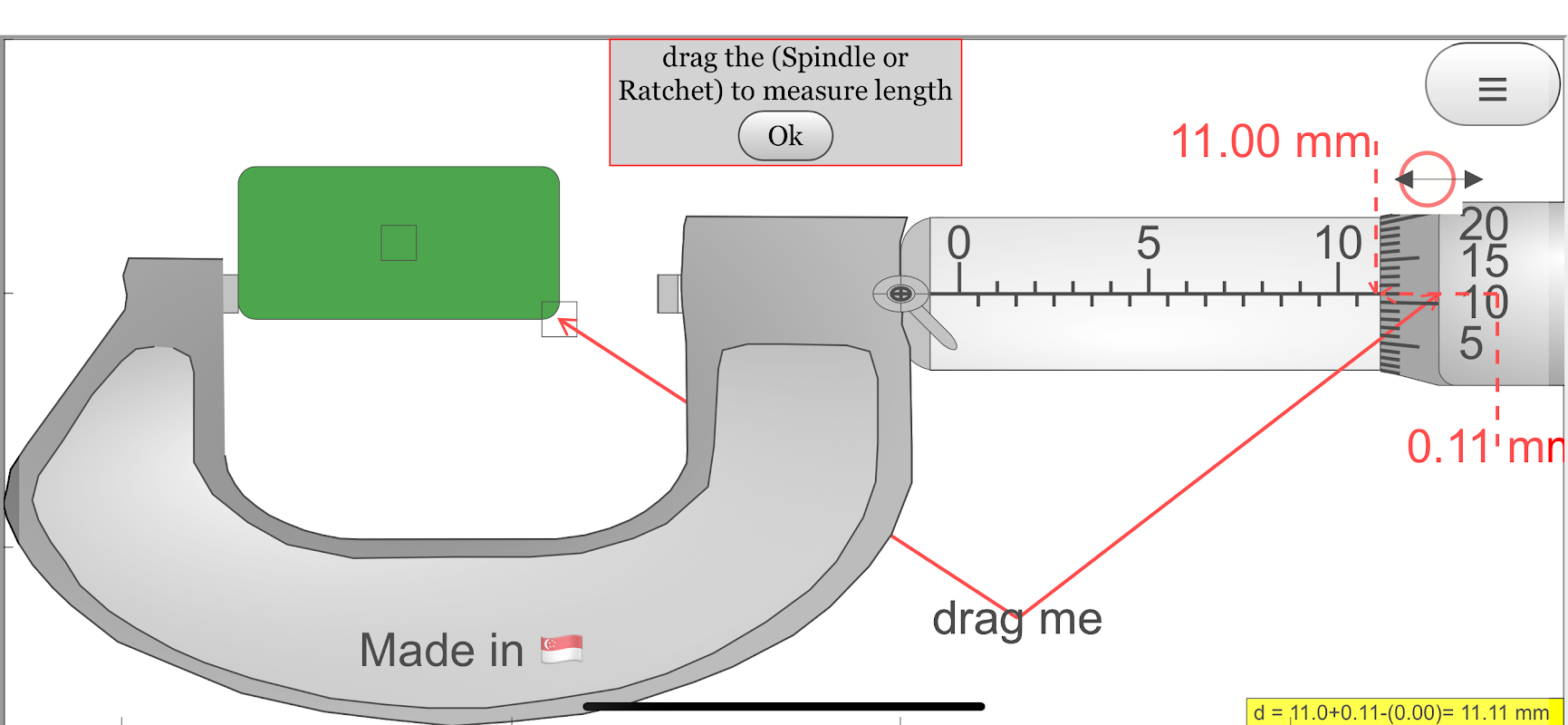

Er zijn selectievakjes: hint: richtlijnen en pijlen om de regio van belang aan te duiden plus de bijbehorende reden voor het antwoord. antwoord: toont de meting d = ??? mm-vergrendeling: hiermee kunt u de vergrendelfunctie in de reële micrometer simuleren, waardoor wijzigingen in de positie van de spindel worden verholpen en de meting onveranderd is. Onderaan bevindt zich een groene schuifregelaar om de positie van de spil te regelen, slepen op een willekeurig deel van de weergave sleept ook de spil.

Interessant feit

Deze simulatie heeft objectdetectie en hints gericht op O-niveau natuurkunde-onderwijs, de nul-fout is ook ingebouwd die veel andere apps niet hebben.
