CAD Assistant

دستیار OPEN CASCADE CAD برای آندروید یک نمایشگر و مبدل آفلاین برای مدلهای CAD و مش 3D است.

اگر می خواهید از این فناوری برای توسعه راه حل های سفارشی برای تجارت خود استفاده کنید ، با ما تماس بگیرید:

https://dev.opencascade.org/webform/contact_us

مشاهده و تبدیل مدل CAD اساسی

عملکرد اصلی توسط م componentلفه تبادل داده CAD فناوری Open CASCADE (OCCT) فراهم شده است.

قالب ها و داده های پرونده پشتیبانی شده عبارتند از:

- BREP: قالب OCCT بومی برای هندسه شکل ، توپولوژی و ساختار مونتاژ.

- IGES (5.1 و 5.3): هندسه شکل ، رنگها ، نام اشیا top سطح بالا ، اطلاعات پرونده.

- STEP (AP203 و AP214): هندسه شکل ، ساختار مونتاژ ، رنگ ها ، نام ها ، ویژگی های اعتبار سنجی ، اطلاعات پرونده.

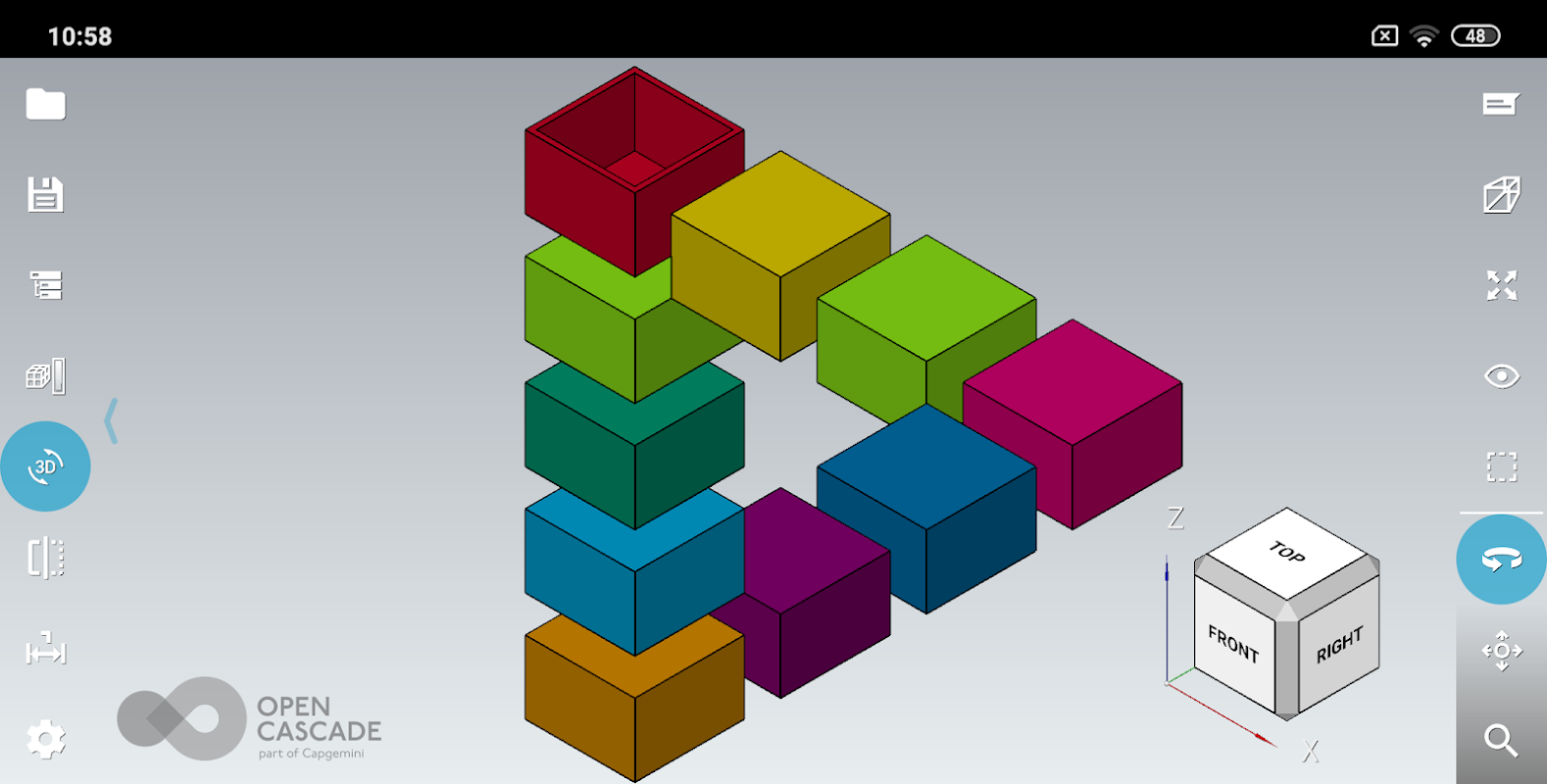

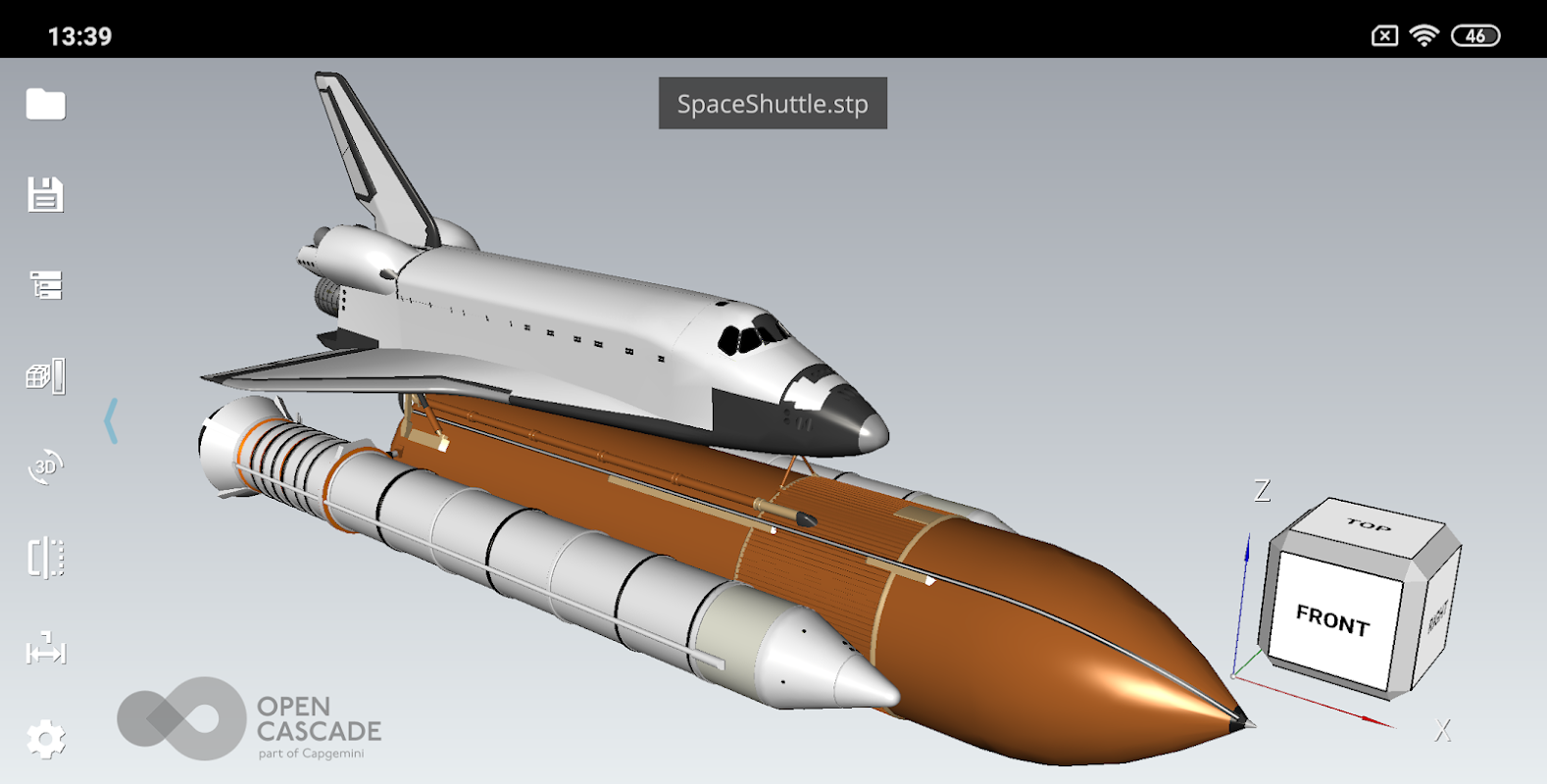

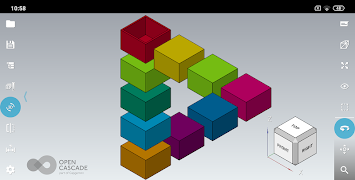

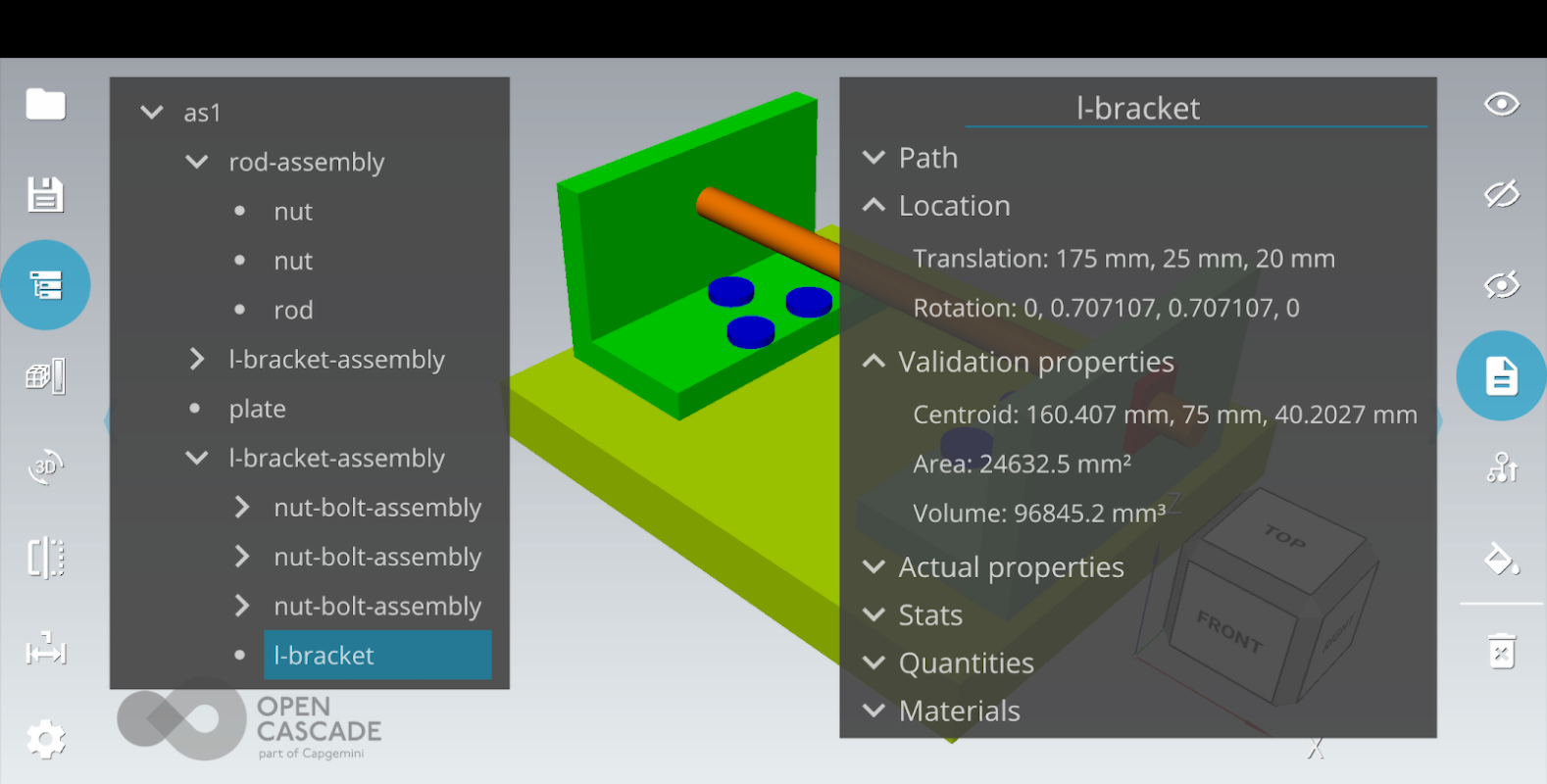

ساختار مونتاژ مدل را می توان از طریق مرورگر درخت هدایت کرد. برای بازبینی مدل می توان اجزای مونتاژ را پنهان یا نشان داد. زیر مجموعه یا بخش انتخاب شده را می توان از نظر خصوصیات آن پرس و جو کرد.

مدل CAD (بخش یا زیر مجموعه کامل یا انتخاب شده) را می توان به هر یک از قالب های پشتیبانی شده CAD یا مش صادر کرد.

مشاهده داده های مش

قابلیت های اضافی مشاهده مدل های مش با داده های مرتبط است که با استفاده از م componentلفه تجسم مش OCCT اجرا می شود.

قالب های مش پشتیبانی شده عبارتند از:

- glTF یک استاندارد باز برای دارایی های سه بعدی است.

- STL بصورت واقعی در چاپ سه بعدی استاندارد است.

- PLY قابلیت ذخیره داده های مرتبط با گره ها و عناصر مش را دارد. اگر مدلی را با استفاده از مش در برنامه خود داشته باشید ، می توان آن را به راحتی در قالب PLY ذخیره کرد و در رایانه لوحی مشاهده کرد. داده های اضافی (RGB رنگ یا اسکالر) را می توان به هر چند ضلعی یا گره اضافه کرد.

- OBJ استاندارد برای انیمیشن سه بعدی است و توسط اکثر برنامه های گرافیکی 3D پشتیبانی می شود.

- JT استاندارد ISO برای تجسم کارآمد داده های CAD سه بعدی است.

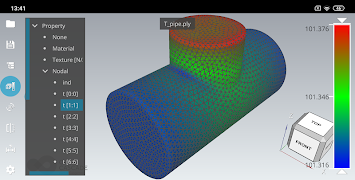

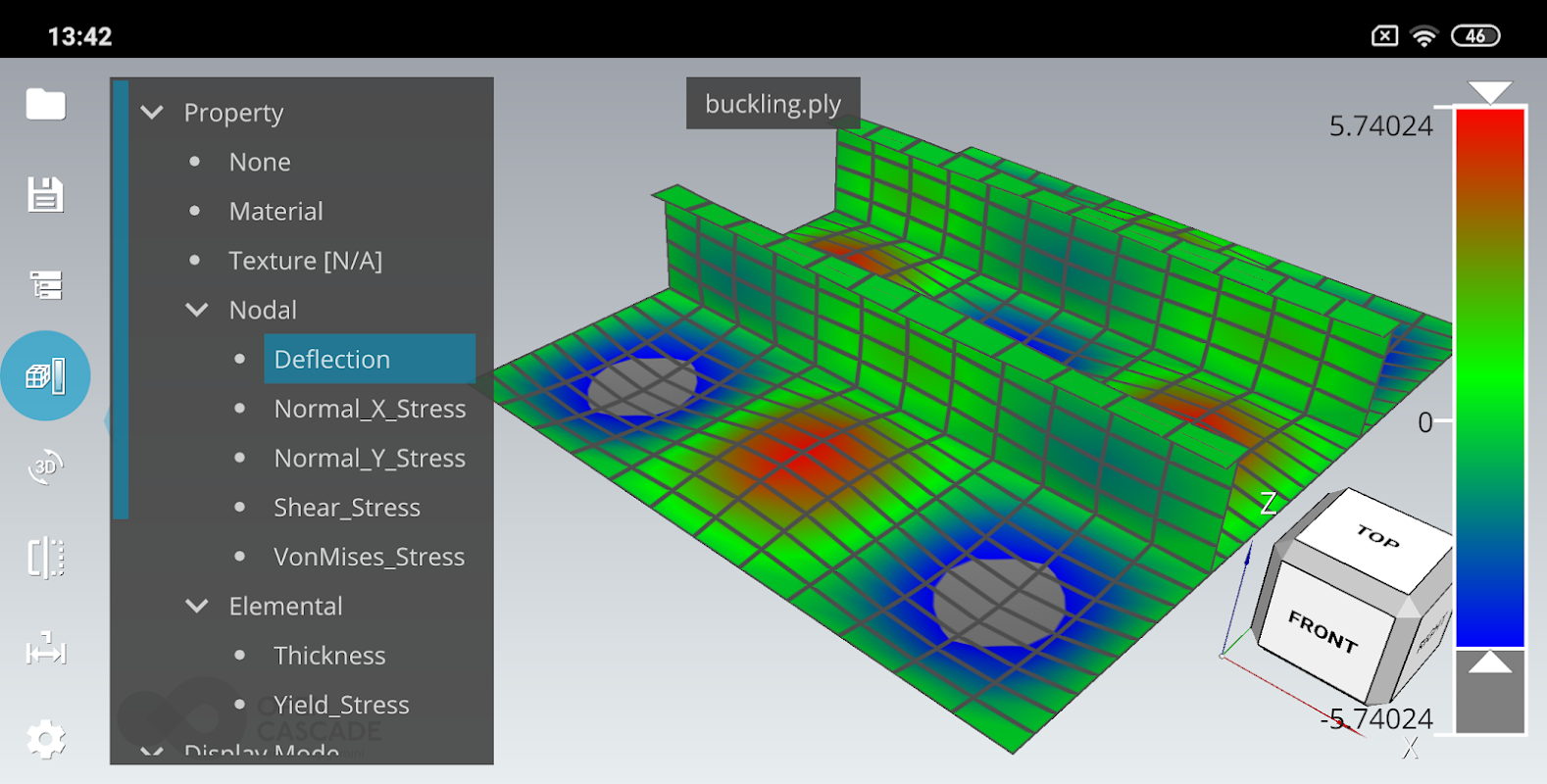

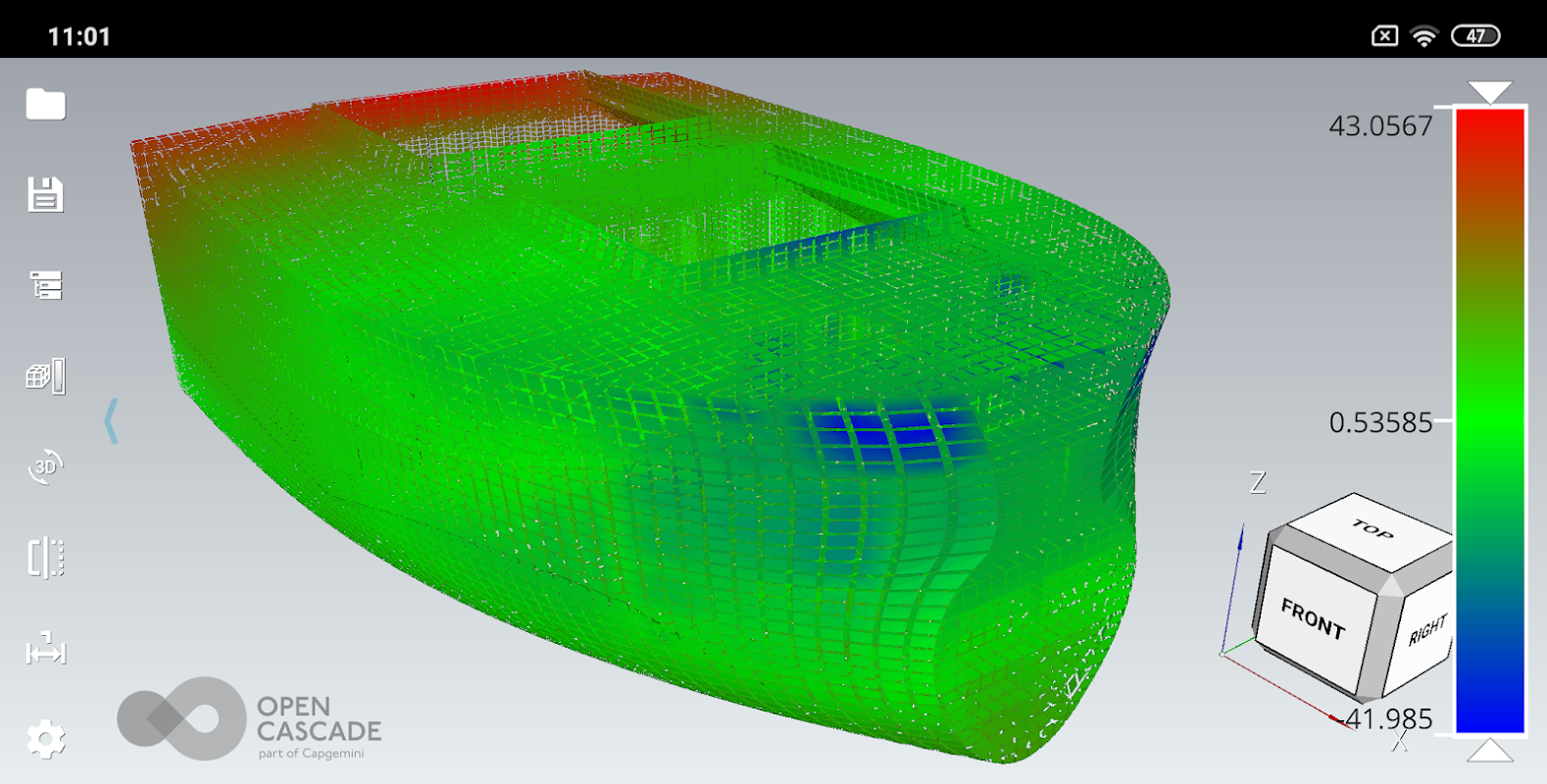

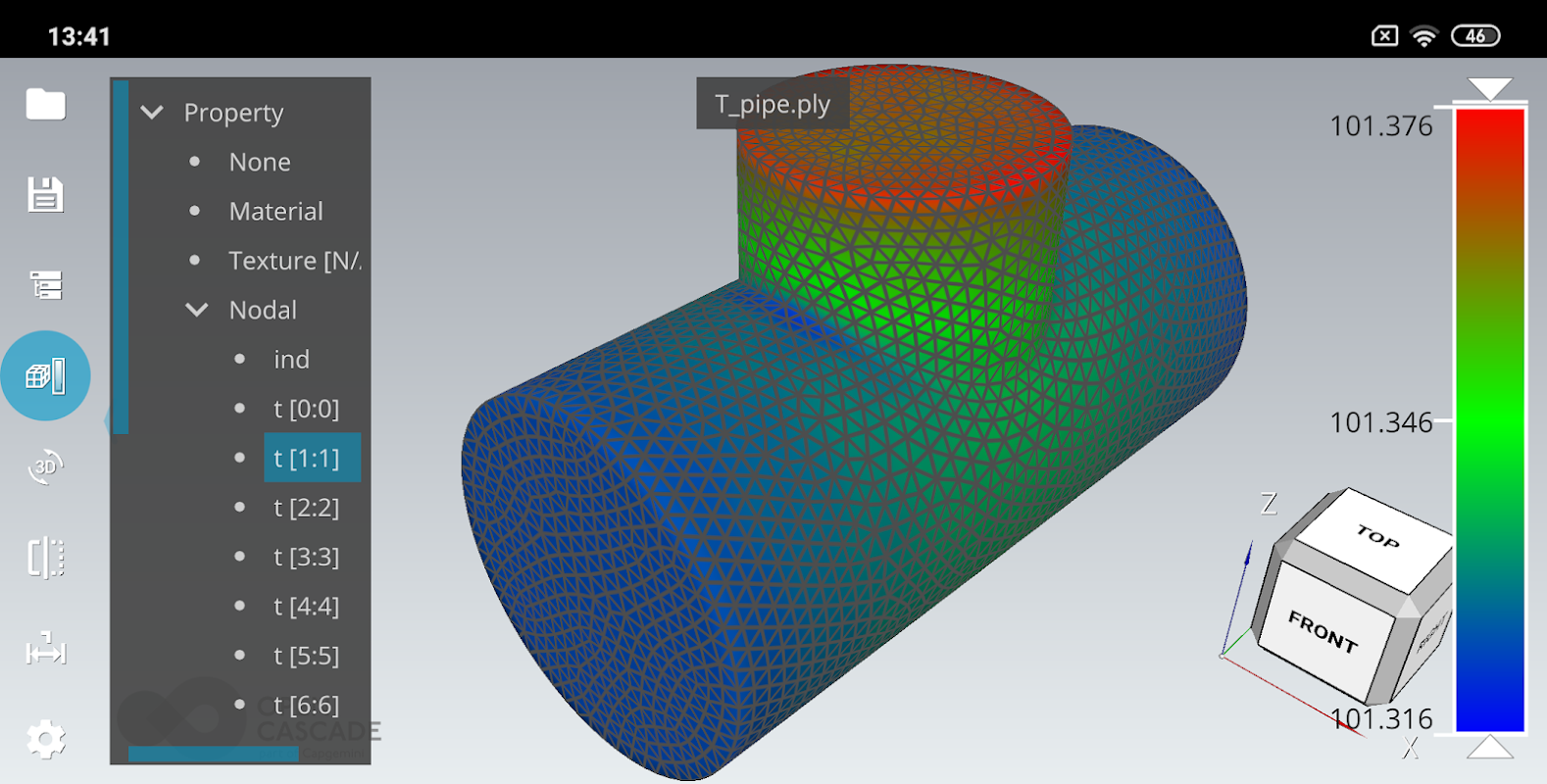

دستیار CAD به شما امکان می دهد مش را در قاب سیم ، سایه دار و کوچک کنید. اگر مش شامل بافت ها ، رنگ ها یا داده های اسکالر مرتبط باشد ، می توان آن را با عناصر رنگی مطابق با ویژگی انتخاب شده مشاهده کرد. برای مقادیر اسکالر مقیاس رنگی تعاملی نشان داده شده است ، کنترل هایی را برای دستکاری دامنه مقادیر نمایش داده شده ارائه می دهد.

عملیات مشترک

دستیار CAD برای Android برای دستگاههایی با صفحه چند لمسی بهینه شده است و امکان استفاده بصری از نمای سه بعدی را با حرکات انگشت فراهم می کند.

نوار ابزار چپ دکمه هایی را برای متناسب کردن مدل با پنجره و انتخاب نماهای استاندارد فراهم می کند. زیر منوی تنظیمات امکان دسترسی به بیننده و گزینه های برنامه ، اطلاعات پرونده و گزارش پیام را فراهم می کند.

پرونده ها را می توان از طریق حافظه محلی (حافظه داخلی یا کارت SD) باز کرد. دستیار CAD با Android ادغام می شود ، بنابراین برنامه های پشتیبانی کننده از انجمن ارتباطات ، آن را برای باز کردن پرونده ها از انواع مربوطه راه اندازی می کنند. به عنوان مثال ، می توانید فایل STEP را که از طریق نامه الکترونیکی به شما ارسال شده است ، با کلیک ساده روی پیوست در سرویس گیرنده نامه باز کنید.

مدل های CAD را می توان در قالب STEP ، IGES یا BREP به عنوان داده CAD ذخیره کرد. مدل های CAD و مش را می توان در قالب PLY ، STL یا OBJ به عنوان داده چند ضلعی ذخیره کرد. گفتگوی ذخیره پرونده همچنین امکان ذخیره تصویر فعلی مدل را در قالب PNG فراهم می کند. در صورت انتخاب نامه راهنمای هدف ، سرویس گیرنده نامه به طور خودکار با پرونده ذخیره شده به عنوان پیوست شروع می شود.

دستگاه های پشتیبانی شده

دستیار CAD برای کار بر روی طیف گسترده ای از رایانه های لوحی و تلفن های هوشمند مدرن آزمایش شده است. با این حال توجه داشته باشید که برای جهت صفحه نمایش افقی بهینه شده است ، که ممکن است برای تلفنها ناخوشایند باشد.

برنامه به OpenGL ES 3.0+ نیاز دارد.

محدودیت ها

بسته به یک دستگاه ، باز کردن پرونده های بزرگ ممکن است زمان بر باشد. دستگاه های دارای پردازنده گرافیکی کم دامنه ممکن است در نمایش مدل های بزرگ کند باشند و اگر مدل به حافظه بیشتری نسبت به دستگاه موجود نیاز داشته باشد ، سیستم ممکن است (در سکوت) برنامه را ببندد.

اطلاعات بیشتر را در https://www.opencascade.com/content/cad-assistant مشاهده کنید

بازخورد

ما از بازخورد شما در مورد Google Play یا در فروم کاربر خود در https://dev.opencascade.org/forums/open-cascade-applications استقبال می کنیم
