CAD Assistant

OPEN CASCADE CAD Assistant para Android es un visor y conversor fuera de línea para modelos de malla y CAD en 3D.

Si desea utilizar esta tecnología para el desarrollo de soluciones personalizadas para su negocio, contáctenos en:

https://dev.opencascade.org/webform/contact_us

Visualización y conversión de modelos CAD básicos

La funcionalidad básica es proporcionada por el componente CAD Data Exchange de Open CASCADE Technology (OCCT).

Los formatos de archivo y los datos admitidos son:

- BREP: formato OCCT nativo para geometría de formas, topología y estructura de ensamblaje.

- IGES (5.1 y 5.3): geometría de formas, colores, nombres de objetos de nivel superior, información de archivos.

- STEP (AP203 y AP214): geometría de forma, estructura de ensamblaje, colores, nombres, propiedades de validación, información de archivo.

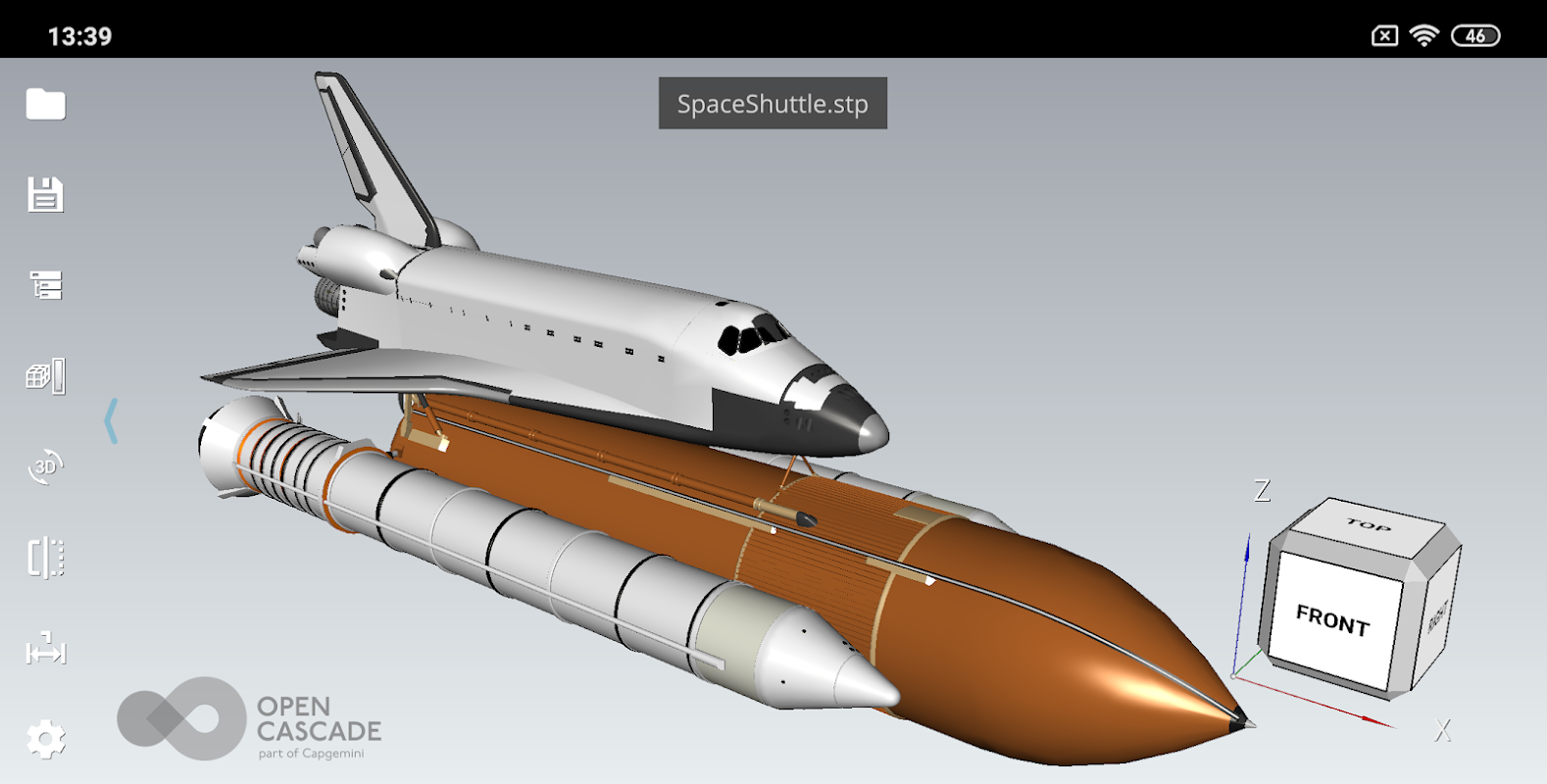

La estructura de ensamblaje del modelo se puede navegar a través del navegador de árbol. Los componentes del conjunto se pueden ocultar o mostrar según sea necesario para inspeccionar el modelo. Se pueden consultar las propiedades del subensamblaje o la pieza seleccionados.

El modelo CAD (pieza completa o seleccionada o subensamblaje) se puede exportar a cualquiera de los formatos CAD o de malla admitidos.

Visualización de datos de malla

La funcionalidad adicional es la visualización de modelos de malla con datos asociados, implementada mediante el componente de visualización de malla de OCCT.

Los formatos de malla admitidos son:

- glTF es un estándar abierto para activos 3D.

- STL es el estándar de facto en la impresión 3D.

- PLY tiene capacidad para almacenar datos asociados con elementos y nodos de malla. Si tiene en su aplicación un modelo representado por malla, puede guardarlo fácilmente en formato PLY y visualizarlo en una tableta. Se pueden agregar datos adicionales (color RGB o escalar) a cada polígono o nodo.

- OBJ es estándar para la animación 3D y es compatible con la mayoría de las aplicaciones de gráficos 3D.

- JT es el estándar ISO para la visualización eficiente de datos CAD en 3D.

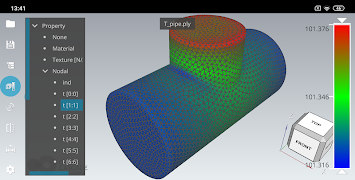

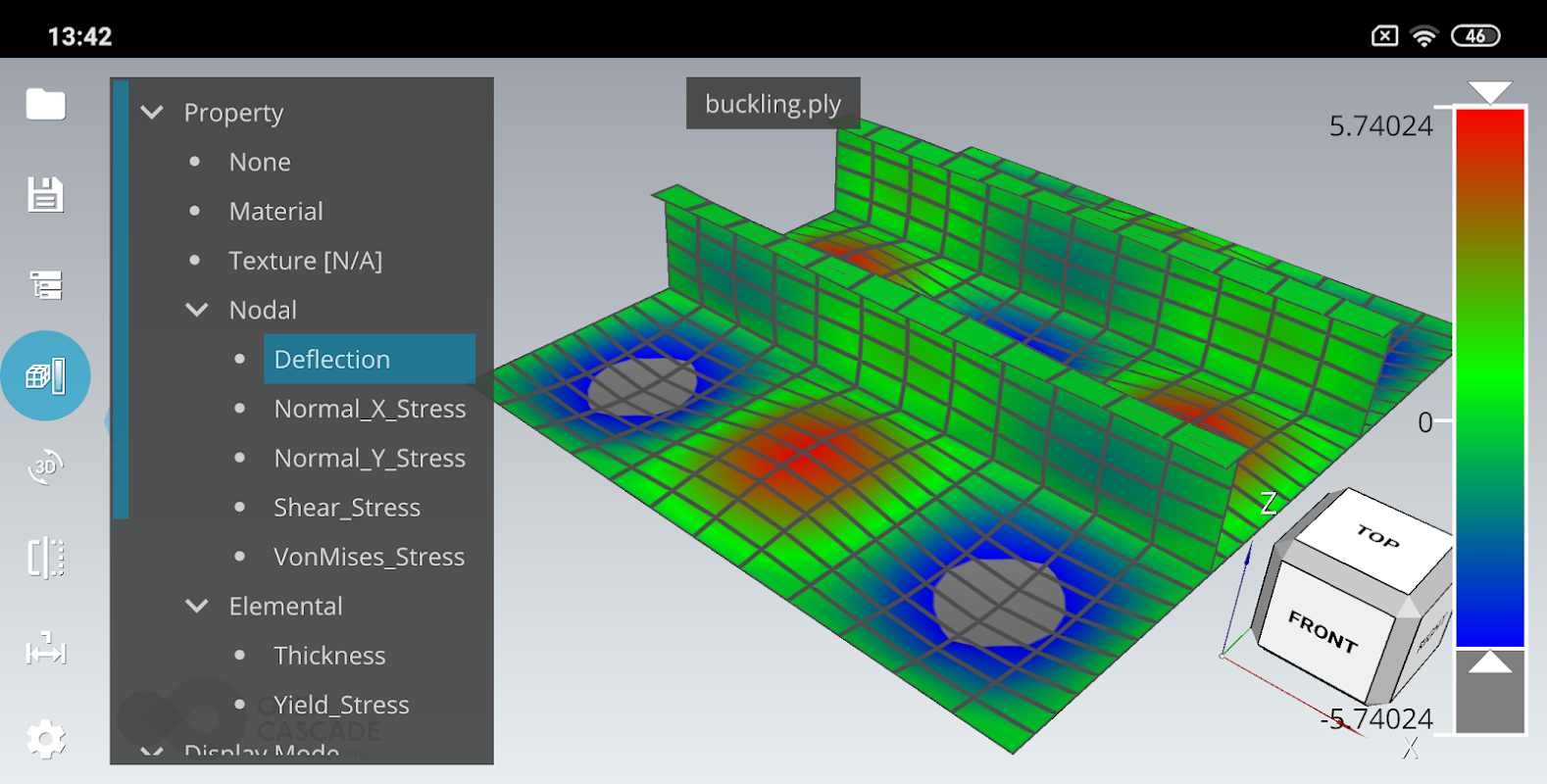

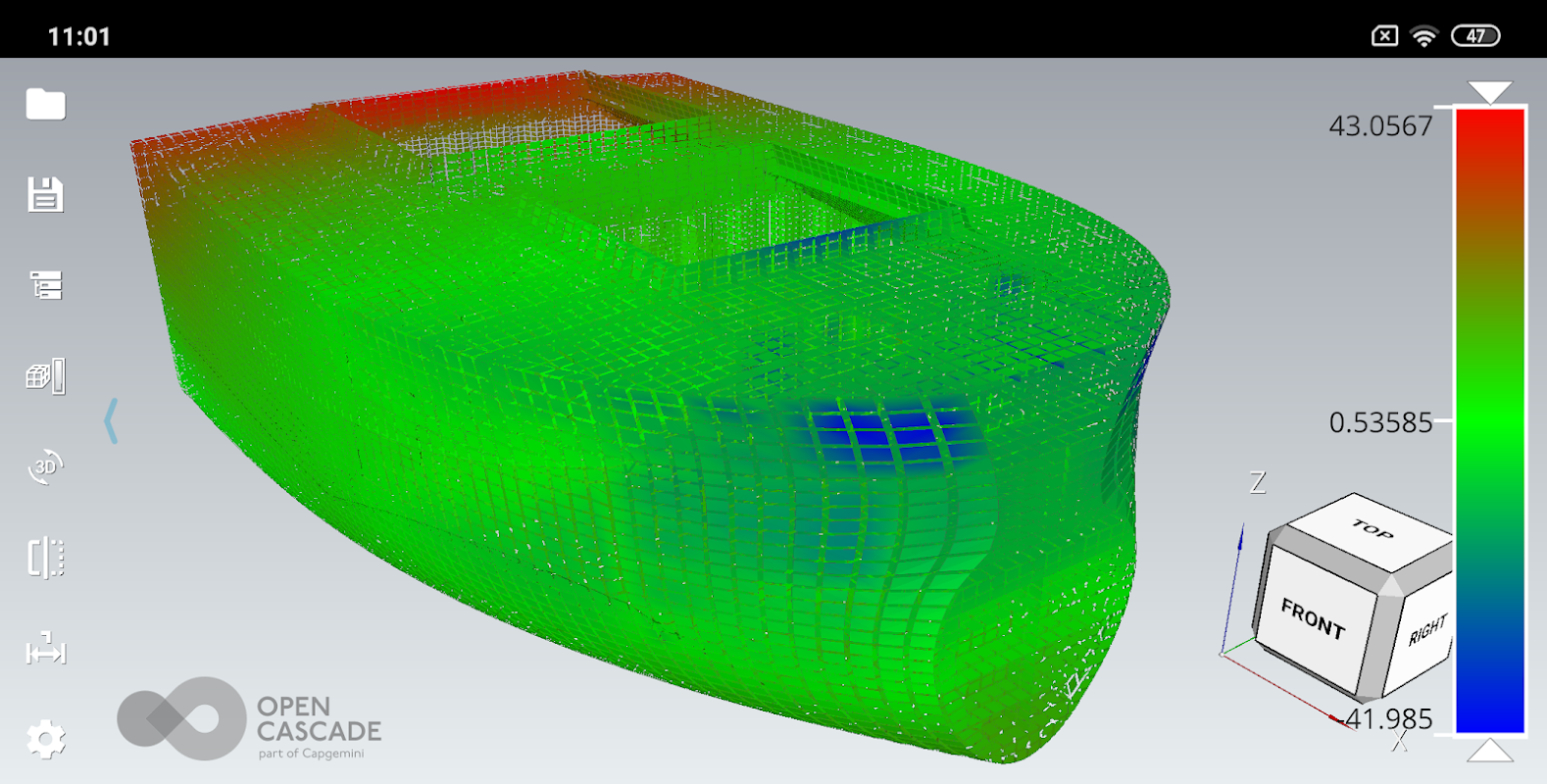

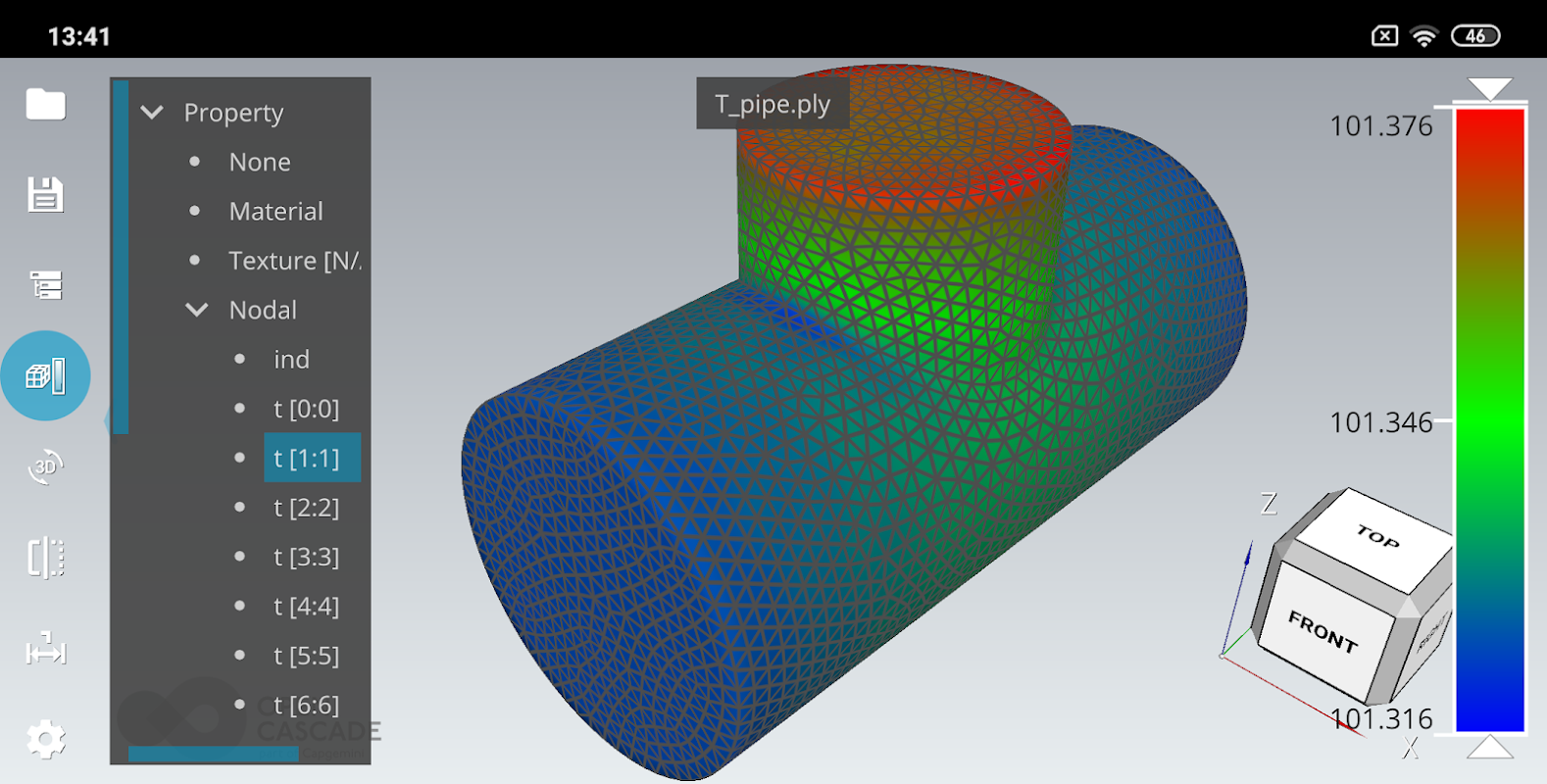

CAD Assistant le permite ver la malla en una vista de estructura alámbrica, sombreada y encogida. Si la malla contiene texturas, colores o datos escalares asociados, se puede ver con elementos coloreados de acuerdo con la propiedad seleccionada. Para cantidades escalares, se muestra una escala de colores interactiva, que proporciona controles para manipular el rango de cantidades mostradas.

Operaciones habituales

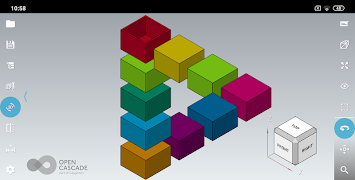

CAD Assistant para Android está optimizado para dispositivos con pantalla multitáctil y proporciona una manipulación intuitiva de la vista 3D mediante gestos con los dedos.

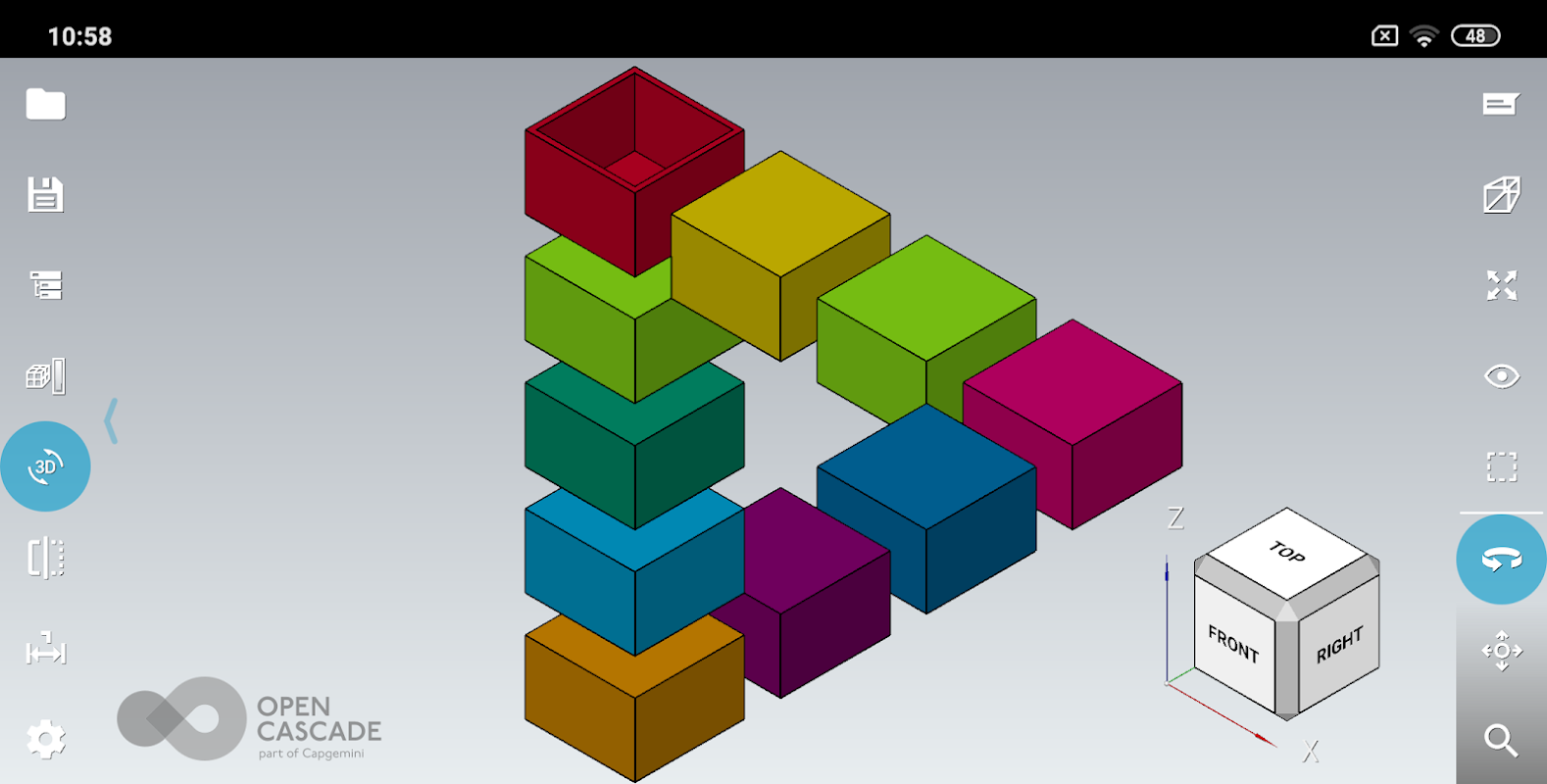

La barra de herramientas izquierda proporciona botones para ajustar el modelo a la ventana y la elección de vistas estándar. El submenú de configuración proporciona acceso a las opciones del visor y de la aplicación, la información del archivo y el registro de mensajes.

Los archivos se pueden abrir desde el almacenamiento local (memoria interna o tarjeta SD). CAD Assistant se integra con Android para que las aplicaciones que admitan asociaciones de archivos lo inicien para abrir archivos de tipos relevantes. Por ejemplo, puede abrir el archivo STEP que se le envió por correo simplemente haciendo clic en el archivo adjunto en el cliente de correo.

Los modelos CAD se pueden guardar en formato STEP, IGES o BREP como datos CAD; Los modelos CAD y de malla se pueden guardar en formato PLY, STL u OBJ como datos poligonales. El cuadro de diálogo Guardar archivo también permite guardar la imagen actual del modelo en formato PNG. Si se selecciona el directorio de destino Correo, el cliente de correo se iniciará automáticamente con el archivo guardado como adjunto.

Dispositivos compatibles

CAD Assistant ha sido probado para funcionar en una amplia gama de tabletas y teléfonos inteligentes modernos. Sin embargo, tenga en cuenta que está optimizado para la orientación horizontal de la pantalla, lo que puede resultar inconveniente en los teléfonos.

La aplicación requiere OpenGL ES 3.0+.

Limitaciones

Dependiendo del dispositivo, la apertura de archivos grandes puede llevar tiempo. Los dispositivos con procesador gráfico de rango bajo podrían tardar en mostrar modelos grandes y el sistema podría cerrar la aplicación (silenciosamente) si el modelo requiere más memoria de la disponible en el dispositivo.

Más información en https://www.opencascade.com/content/cad-assistant

Comentarios

Agradecemos sus comentarios en Google Play o en nuestro Foro de usuarios en https://dev.opencascade.org/forums/open-cascade-applications
