CAD Assistant

Android 용 OPEN CASCADE CAD Assistant는 3D CAD 및 메쉬 모델을위한 오프라인 뷰어 및 변환기입니다.

비즈니스를위한 맞춤형 솔루션 개발에이 기술을 사용하려면 다음 주소로 문의하십시오.

https://dev.opencascade.org/webform/contact_us

기본 CAD 모델보기 및 변환

기본 기능은 OCCT (Open CASCADE Technology)의 CAD 데이터 교환 구성 요소에서 제공됩니다.

지원되는 파일 형식 및 데이터는 다음과 같습니다.

-BREP : 형상 지오메트리, 토폴로지 및 어셈블리 구조를위한 기본 OCCT 형식.

-IGES (5.1 및 5.3) : 모양 지오메트리, 색상, 최상위 개체 이름, 파일 정보.

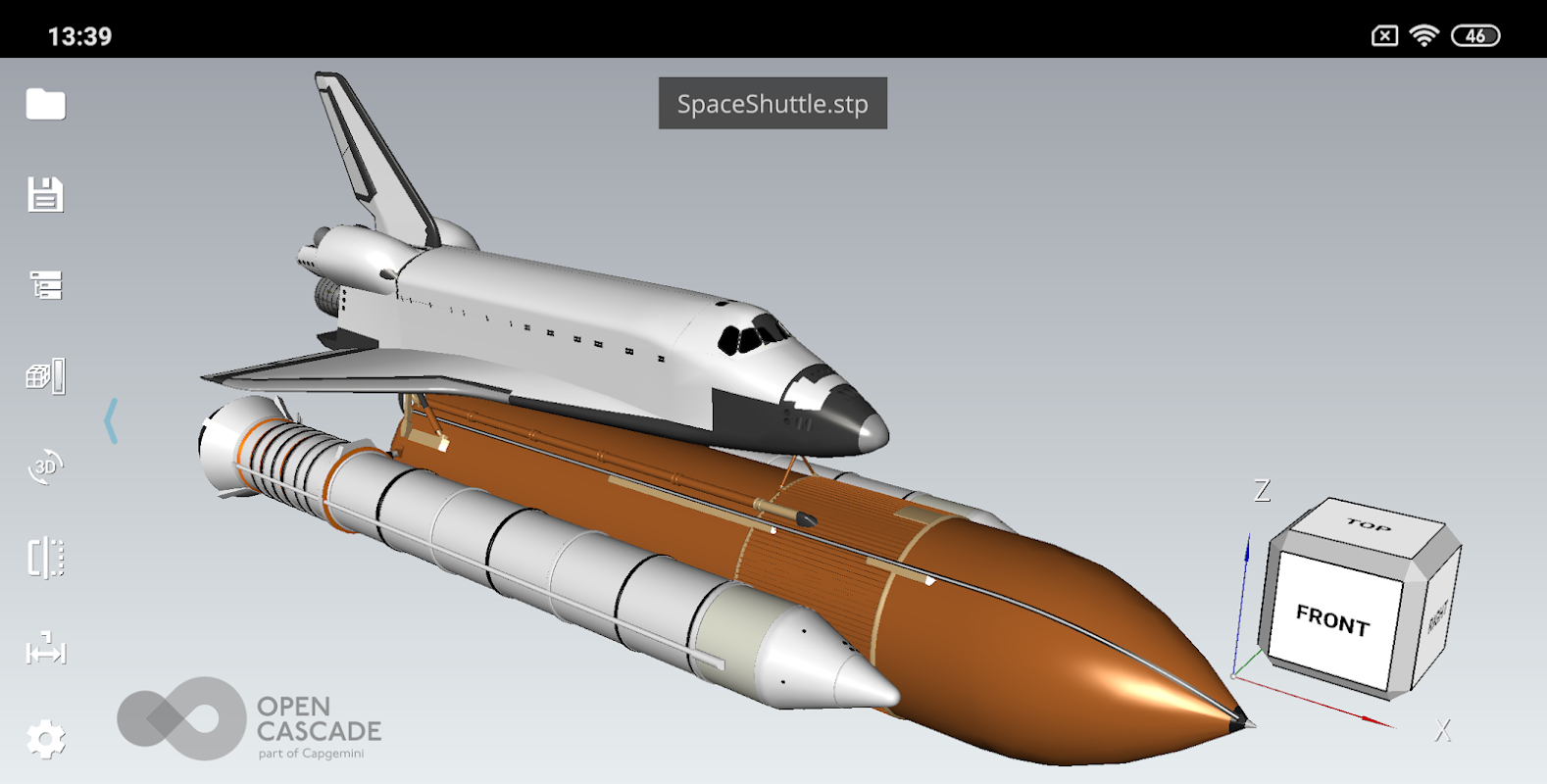

-STEP (AP203 및 AP214) : 형상 지오메트리, 어셈블리 구조, 색상, 이름, 유효성 검사 속성, 파일 정보.

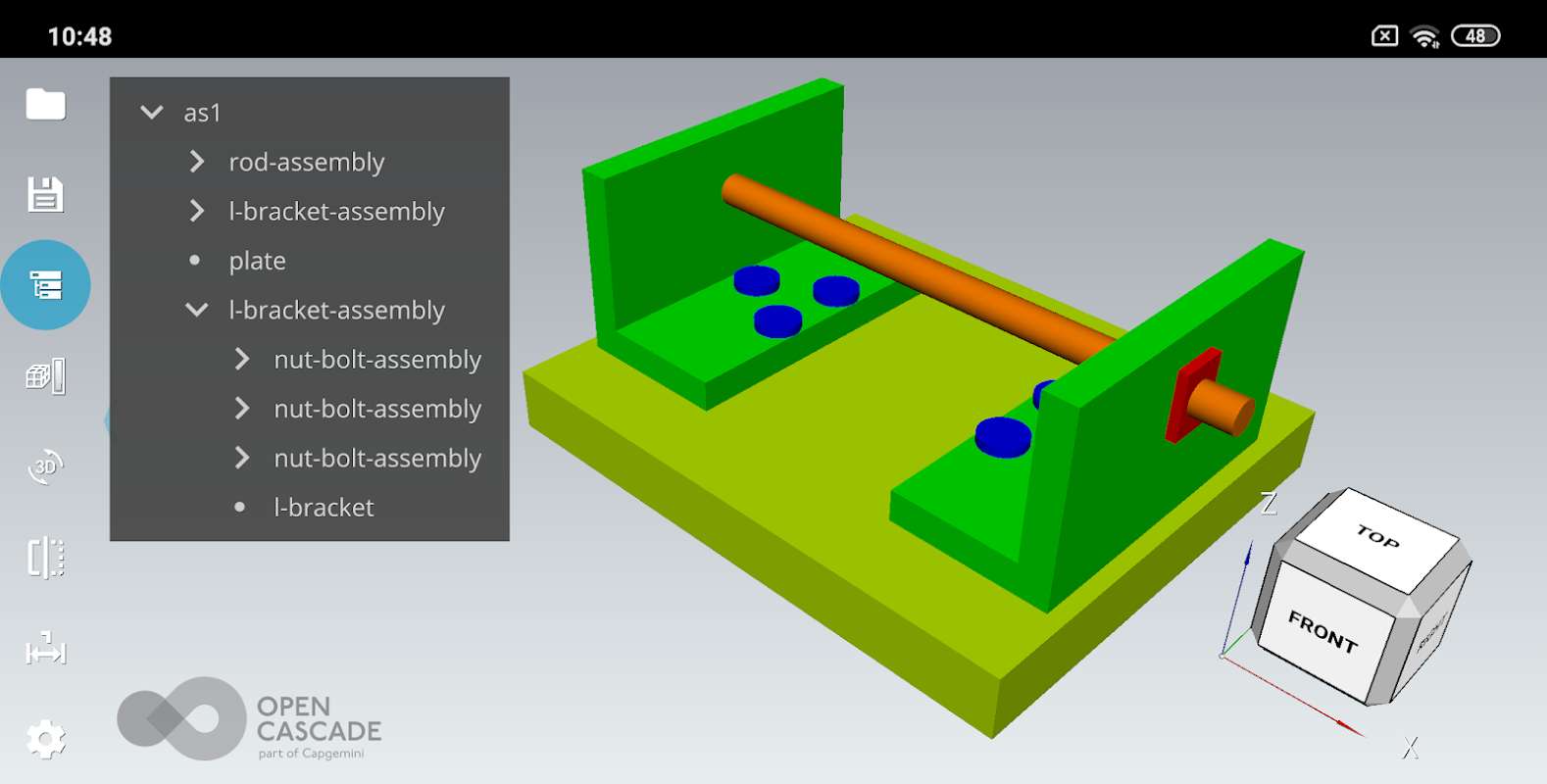

모델의 어셈블리 구조는 트리 브라우저를 통해 탐색 할 수 있습니다. 어셈블리의 구성 요소는 모델을 검사하는 데 필요에 따라 숨기거나 표시 할 수 있습니다. 선택한 하위 어셈블리 또는 부품의 속성을 조회 할 수 있습니다.

CAD 모델 (전체 또는 선택한 부품 또는 하위 어셈블리)을 지원되는 CAD 또는 메시 형식으로 내보낼 수 있습니다.

메시 데이터보기

추가 기능은 OCCT의 메시 시각화 구성 요소를 사용하여 구현 된 관련 데이터가있는 메시 모델을 보는 것입니다.

지원되는 메시 형식은 다음과 같습니다.

-glTF는 3D 자산에 대한 개방형 표준입니다.

-STL은 사실상 3D 프린팅의 표준입니다.

-PLY는 메쉬 노드 및 요소와 관련된 데이터를 저장할 수 있습니다. 응용 프로그램에 메시로 표현 된 모델이있는 경우 PLY 형식으로 쉽게 저장하고 태블릿에서 볼 수 있습니다. 추가 데이터 (RGB 색상 또는 스칼라)를 각 다각형 또는 노드에 추가 할 수 있습니다.

-OBJ는 3D 애니메이션의 표준이며 대부분의 3D 그래픽 응용 프로그램에서 지원됩니다.

-JT는 3D CAD 데이터의 효율적인 시각화를위한 ISO 표준입니다.

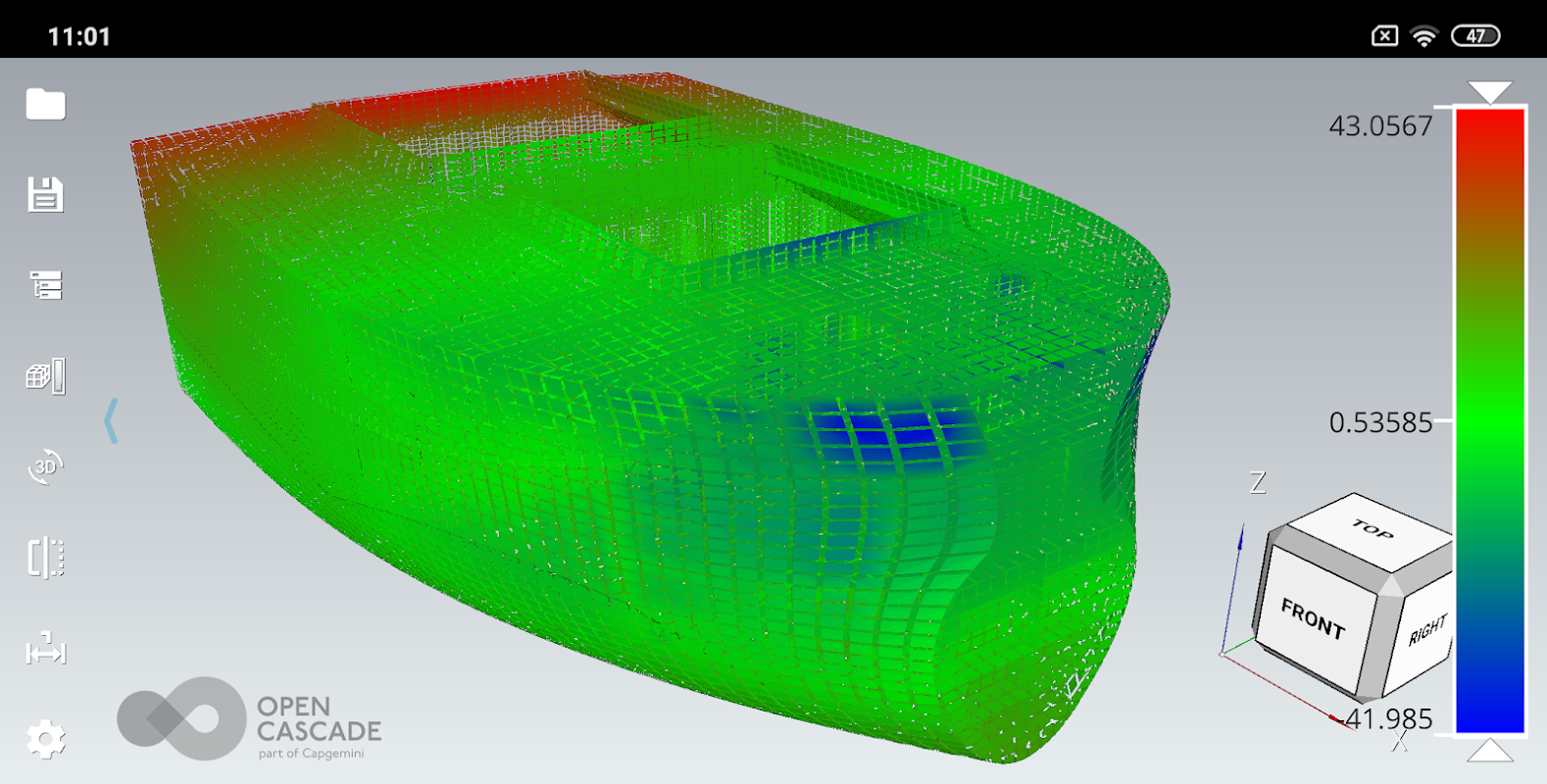

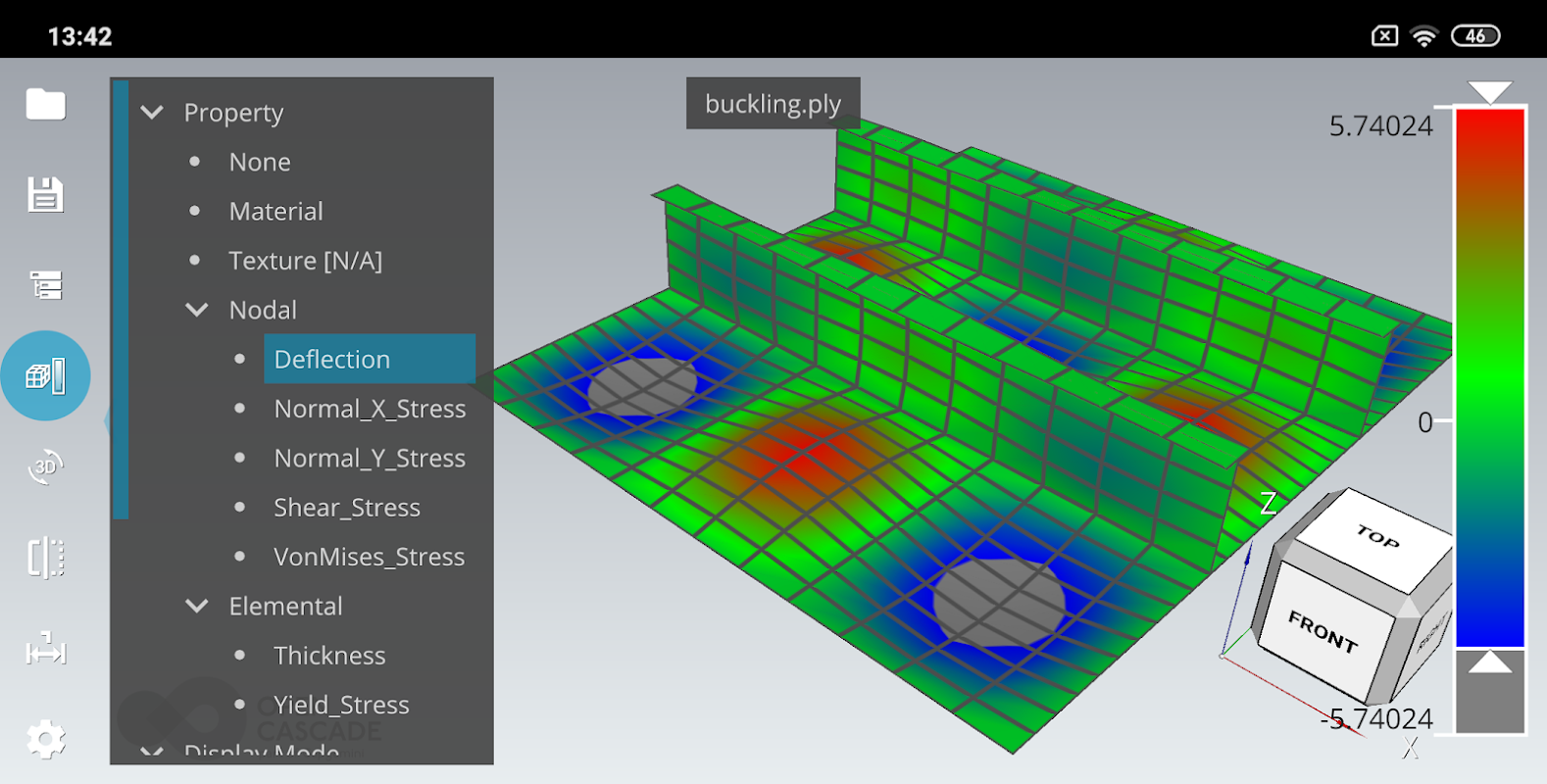

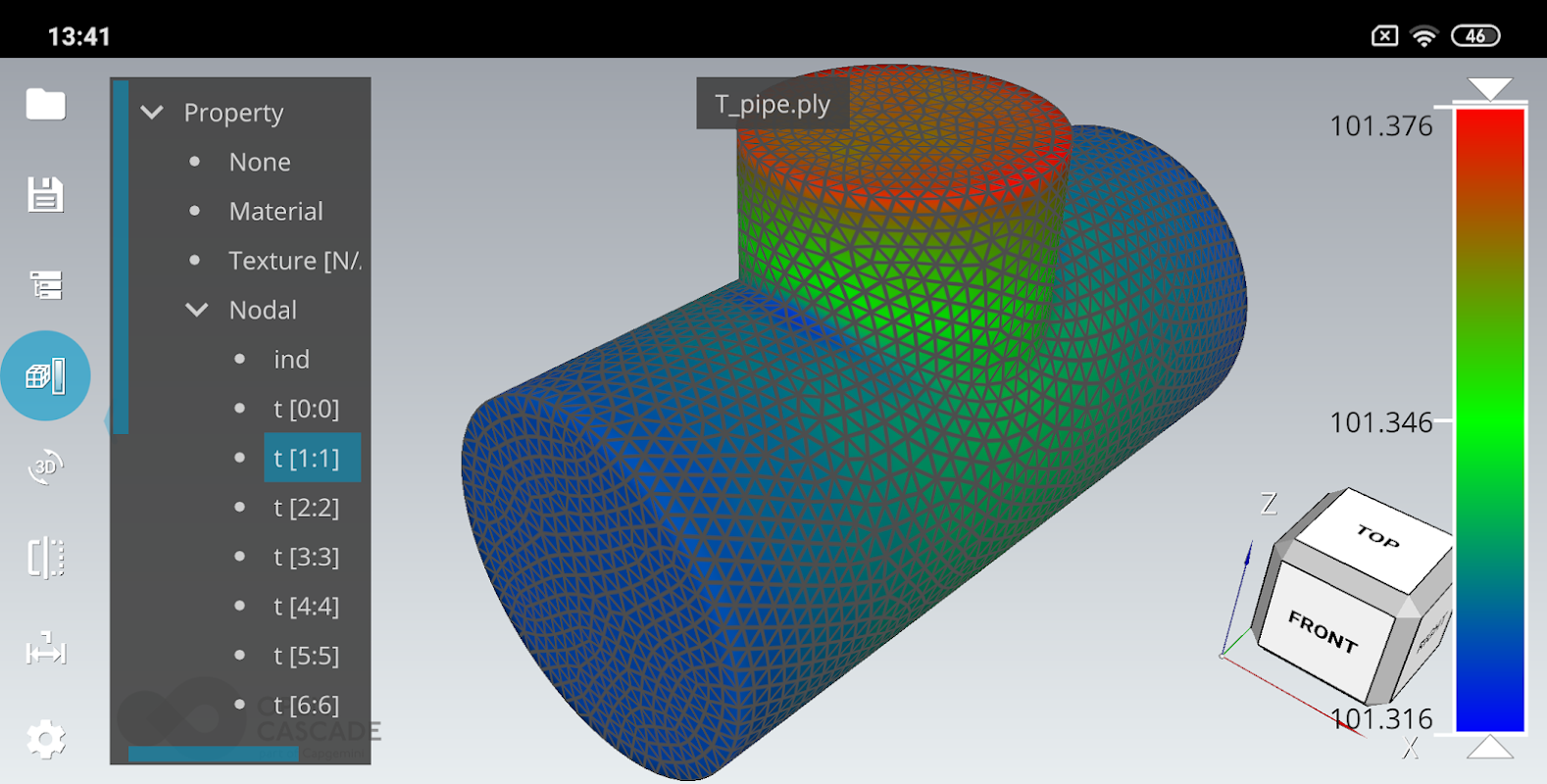

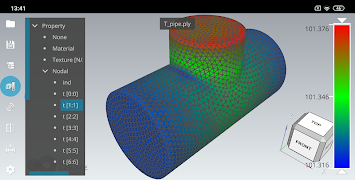

CAD Assistant를 사용하면 와이어 프레임, 음영 및 축소보기에서 메시를 볼 수 있습니다. 메시에 관련 텍스처, 색상 또는 스칼라 데이터가 포함 된 경우 선택한 속성에 따라 색상이 지정된 요소로 볼 수 있습니다. 스칼라 수량의 경우 대화식 색상 스케일이 표시되어 표시된 수량의 범위를 조작하는 컨트롤을 제공합니다.

일반적인 작업

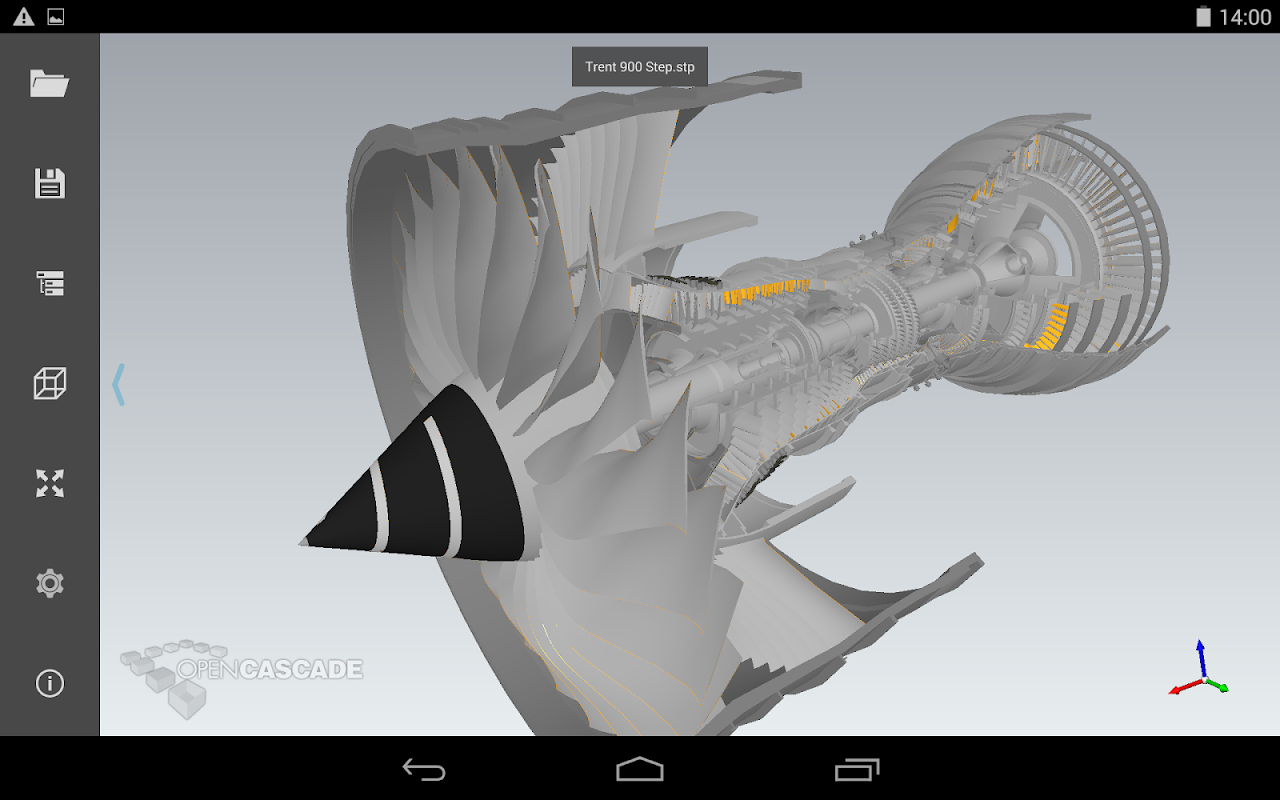

Android 용 CAD Assistant는 멀티 터치 화면이있는 장치에 최적화되어 있으며 손가락 제스처로 3D보기를 직관적으로 조작 할 수 있습니다.

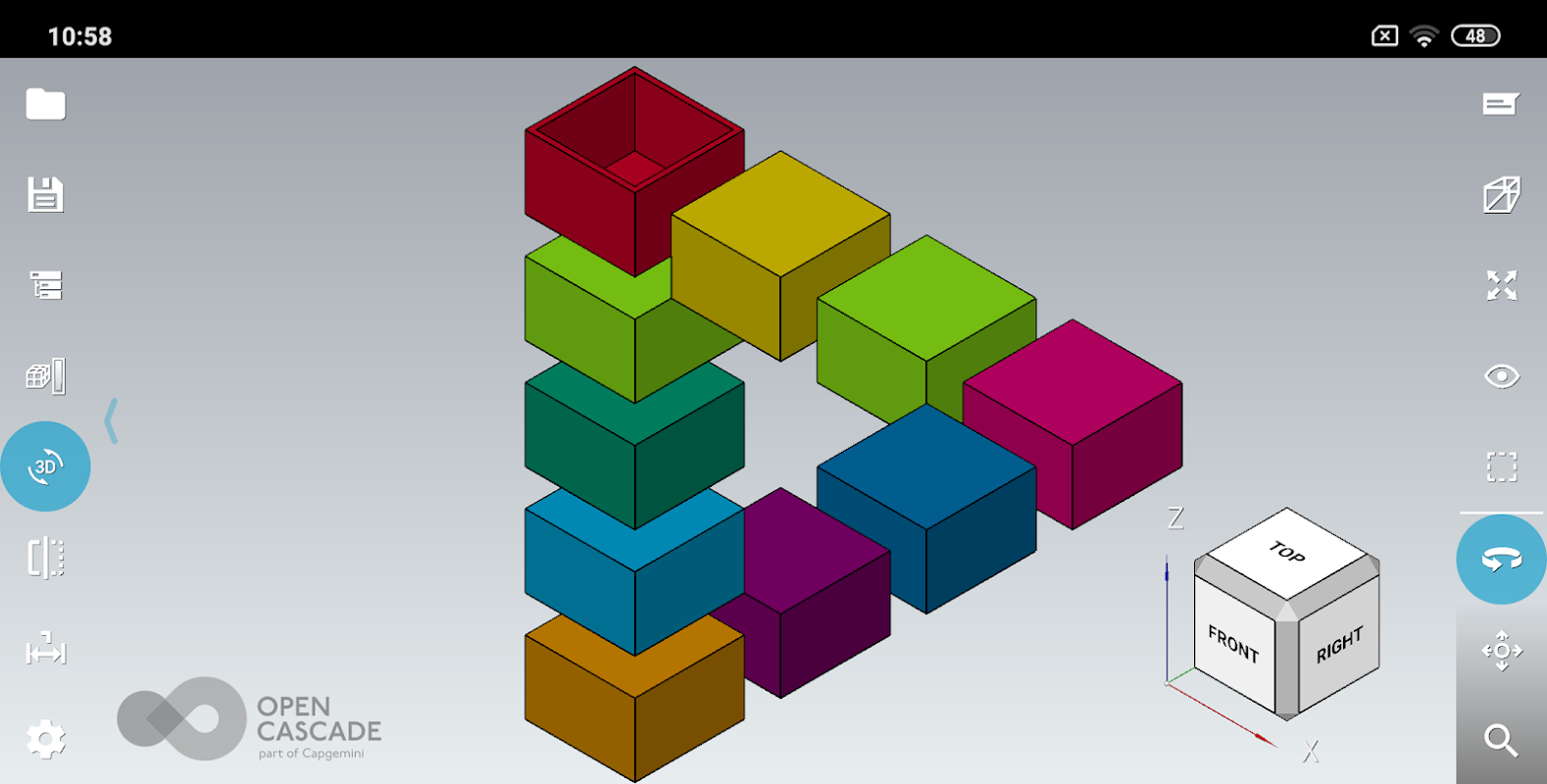

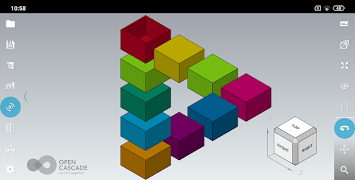

왼쪽 도구 모음은 모델을 창에 맞추고 표준보기를 선택할 수있는 버튼을 제공합니다. 설정 하위 메뉴는 뷰어 및 응용 프로그램 옵션, 파일 정보 및 메시지 로그에 대한 액세스를 제공합니다.

로컬 저장소 (내부 메모리 또는 SD 카드)에서 파일을 열 수 있습니다. CAD Assistant는 Android와 통합되어 파일 연결을 지원하는 응용 프로그램에서 관련 유형의 파일을 열기 위해 실행합니다. 예를 들어 메일 클라이언트에서 첨부 파일을 클릭하면 메일로 전송 된 STEP 파일을 열 수 있습니다.

CAD 모델은 STEP, IGES 또는 BREP 형식으로 CAD 데이터로 저장할 수 있습니다. CAD 및 메쉬 모델은 PLY, STL 또는 OBJ 형식으로 다각형 데이터로 저장할 수 있습니다. 파일 저장 대화 상자를 사용하여 모델의 현재 이미지를 PNG 형식으로 저장할 수도 있습니다. 대상 디렉토리 메일을 선택하면 메일 클라이언트는 첨부 파일로 저장된 파일과 함께 자동으로 시작됩니다.

지원되는 기기

CAD Assistant는 다양한 최신 태블릿 및 스마트 폰에서 작동하도록 테스트되었습니다. 그러나 가로 화면 방향에 최적화되어있어 휴대폰에서 불편할 수 있습니다.

응용 프로그램에는 OpenGL ES 3.0 이상이 필요합니다.

제한 사항

장치에 따라 대용량 파일을 여는 데 시간이 걸릴 수 있습니다. 저 범위 그래픽 프로세서가있는 장치는 대형 모델을 표시 할 때 속도가 느릴 수 있으며 모델에 장치에서 사용 가능한 것보다 더 많은 메모리가 필요한 경우 시스템이 (자동으로) 응용 프로그램을 닫을 수 있습니다.

https://www.opencascade.com/content/cad-assistant에서 자세히보기

의견

Google Play 또는 https://dev.opencascade.org/forums/open-cascade-applications의 사용자 포럼에 대한 귀하의 의견을 환영합니다.
