CAD Assistant

3D CAD ve örgü modelleri için Görüntüleyici ve dönüştürücü

Android için OPEN CASCADE CAD Assistant, 3D CAD ve mesh modelleri için çevrimdışı bir görüntüleyici ve dönüştürücüdür.

Bu teknolojiyi işletmeniz için özelleştirilmiş çözümler geliştirmek için kullanmak isterseniz, bizimle şu adresten iletişime geçin:

https://dev.opencascade.org/webform/contact_us

Temel CAD modeli görüntüleme ve dönüştürme

Temel işlevsellik, Açık CASCADE Teknolojisinin (OCCT) CAD Veri Değişimi bileşeni tarafından sağlanır.

Desteklenen dosya biçimleri ve veriler şunlardır:

- BREP: şekil geometrisi, topoloji ve montaj yapısı için yerel OCCT formatı.

- IGES (5.1 ve 5.3): şekil geometrisi, renkler, üst düzey nesne adları, dosya bilgileri.

- STEP (AP203 ve AP214): şekil geometrisi, montaj yapısı, renkler, adlar, doğrulama özellikleri, dosya bilgileri.

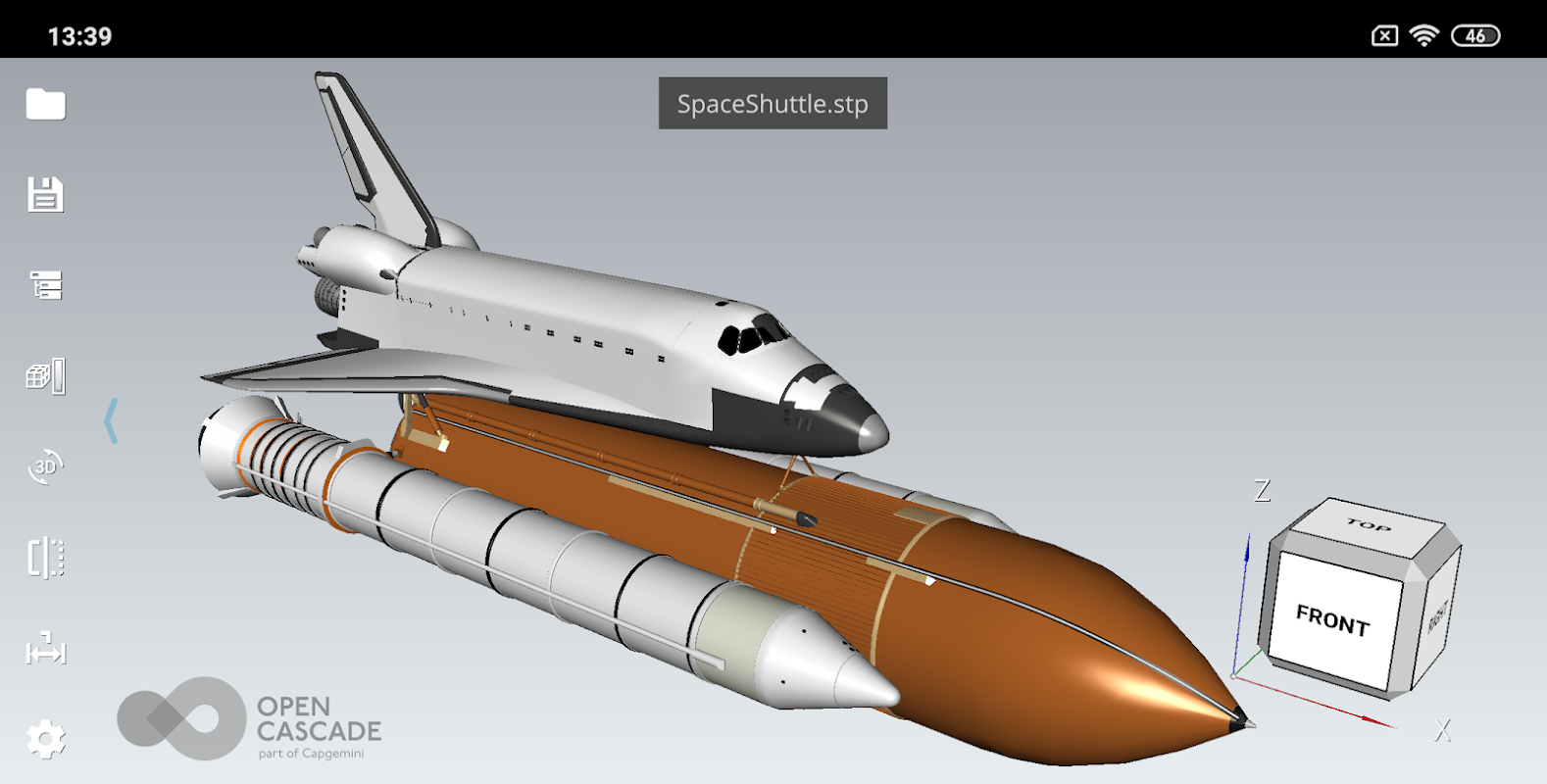

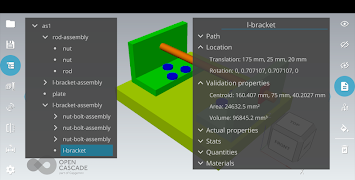

Modelin montaj yapısı, ağaç tarayıcısı üzerinden gezilebilir. Montajın bileşenleri, modeli incelemek için gerektiği gibi gizlenebilir veya gösterilebilir. Seçilen alt montaj veya parça, özellikleri açısından sorgulanabilir.

CAD modeli (tüm veya seçilen parça veya alt montaj) desteklenen CAD veya mesh formatlarından herhangi birine aktarılabilir.

Örgü verilerini görüntüleme

Ek işlevsellik, OCCT'nin örgü görselleştirme bileşeni kullanılarak uygulanan, ilişkili verilerle birlikte örgü modellerinin görüntülenmesidir.

Desteklenen ağ formatları şunlardır:

- glTF, 3B varlıklar için açık bir standarttır.

- STL, 3D baskıda fiili bir standarttır.

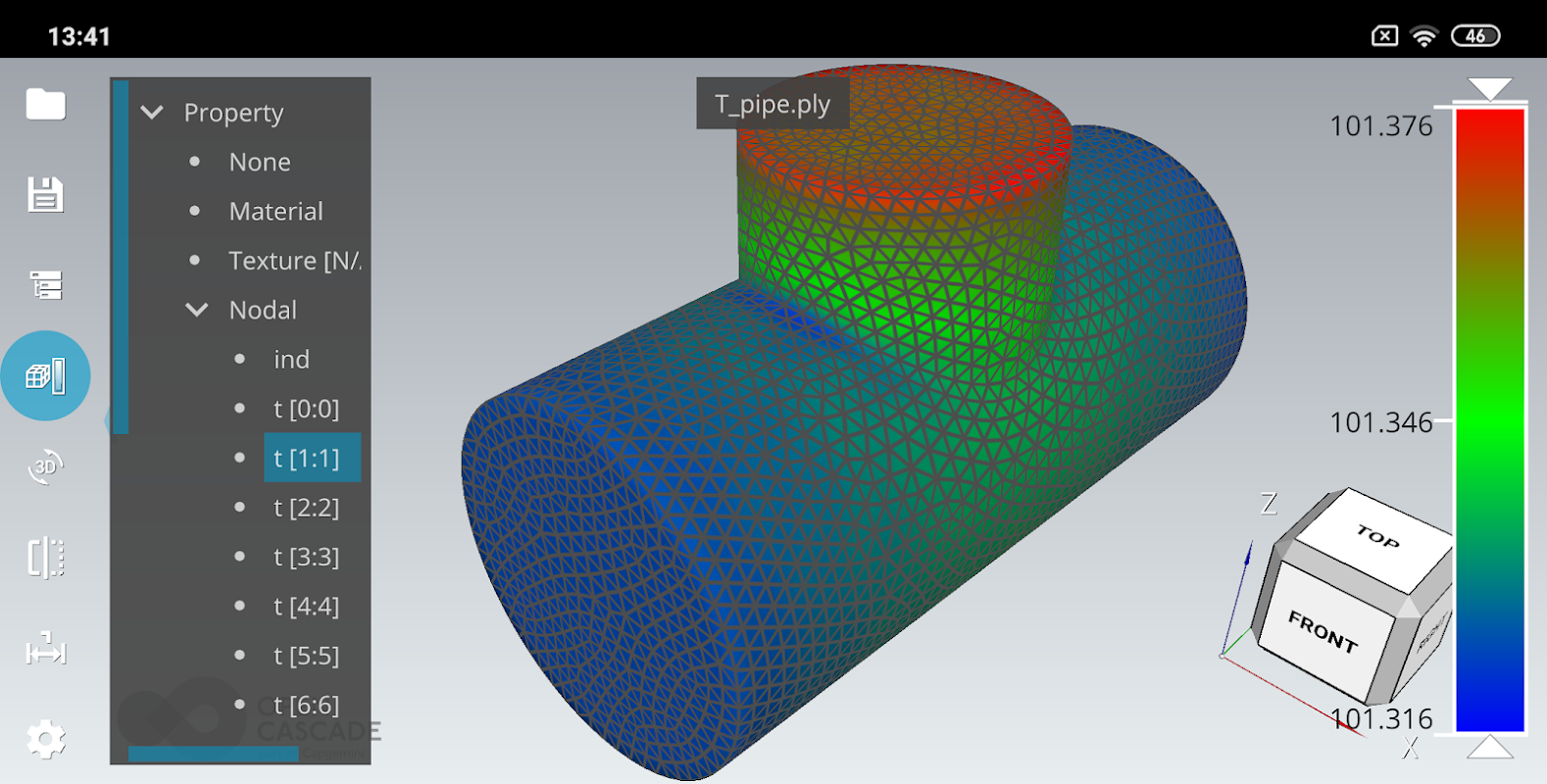

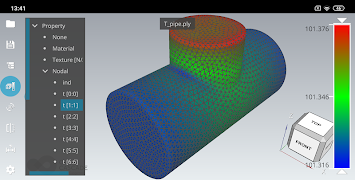

- PLY, örgü düğümler ve öğelerle ilişkili verileri saklama yeteneğine sahiptir. Uygulamanızda mesh ile temsil edilen bir model varsa, PLY formatında kolayca kaydedilebilir ve bir tablette görüntülenebilir. Her poligon veya düğüme ek veriler (RGB rengi veya skaler) eklenebilir.

- OBJ, 3B animasyon için standarttır ve çoğu 3B grafik uygulaması tarafından desteklenir.

- JT, 3B CAD verilerinin verimli görselleştirilmesi için ISO standardıdır.

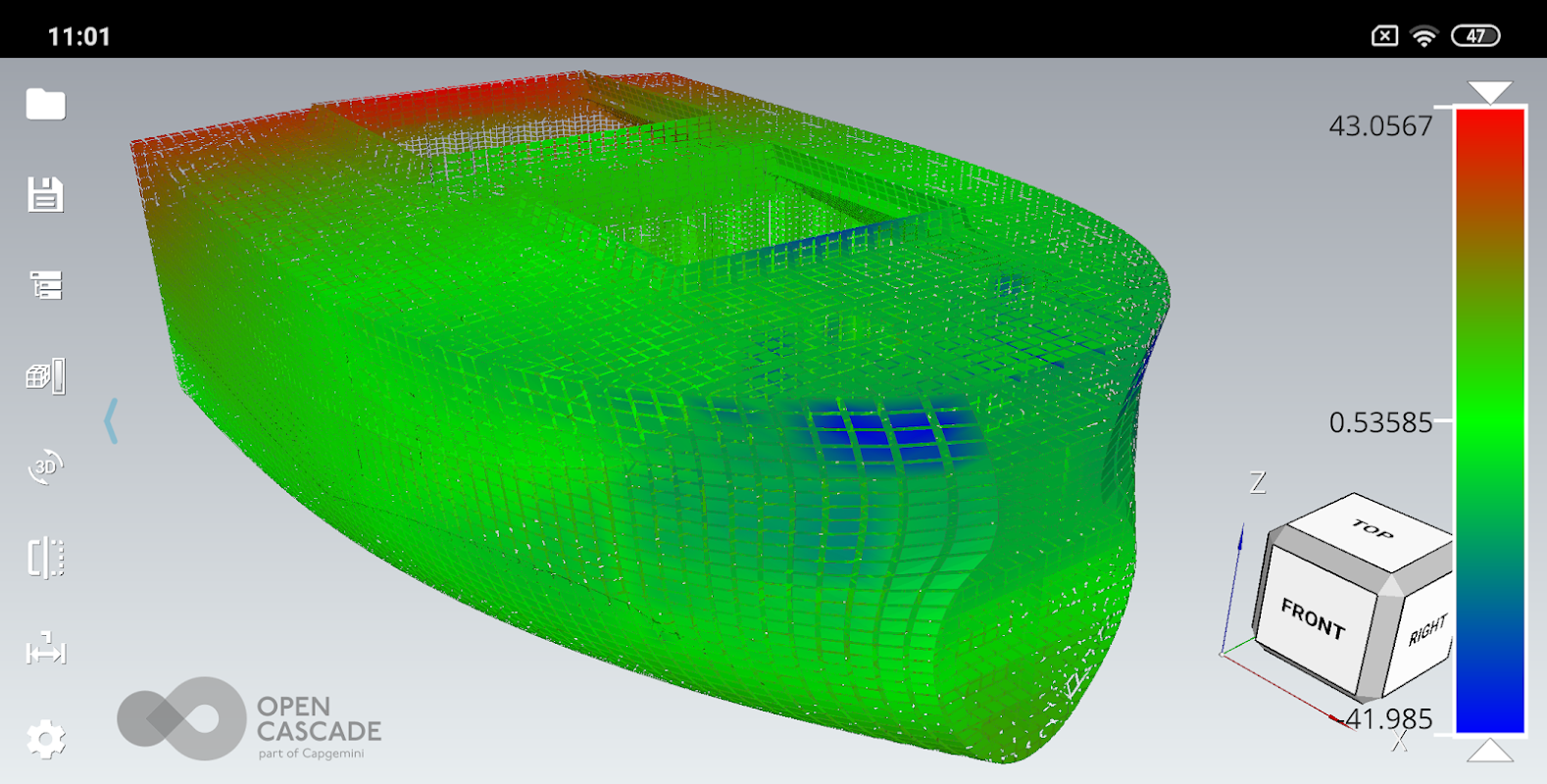

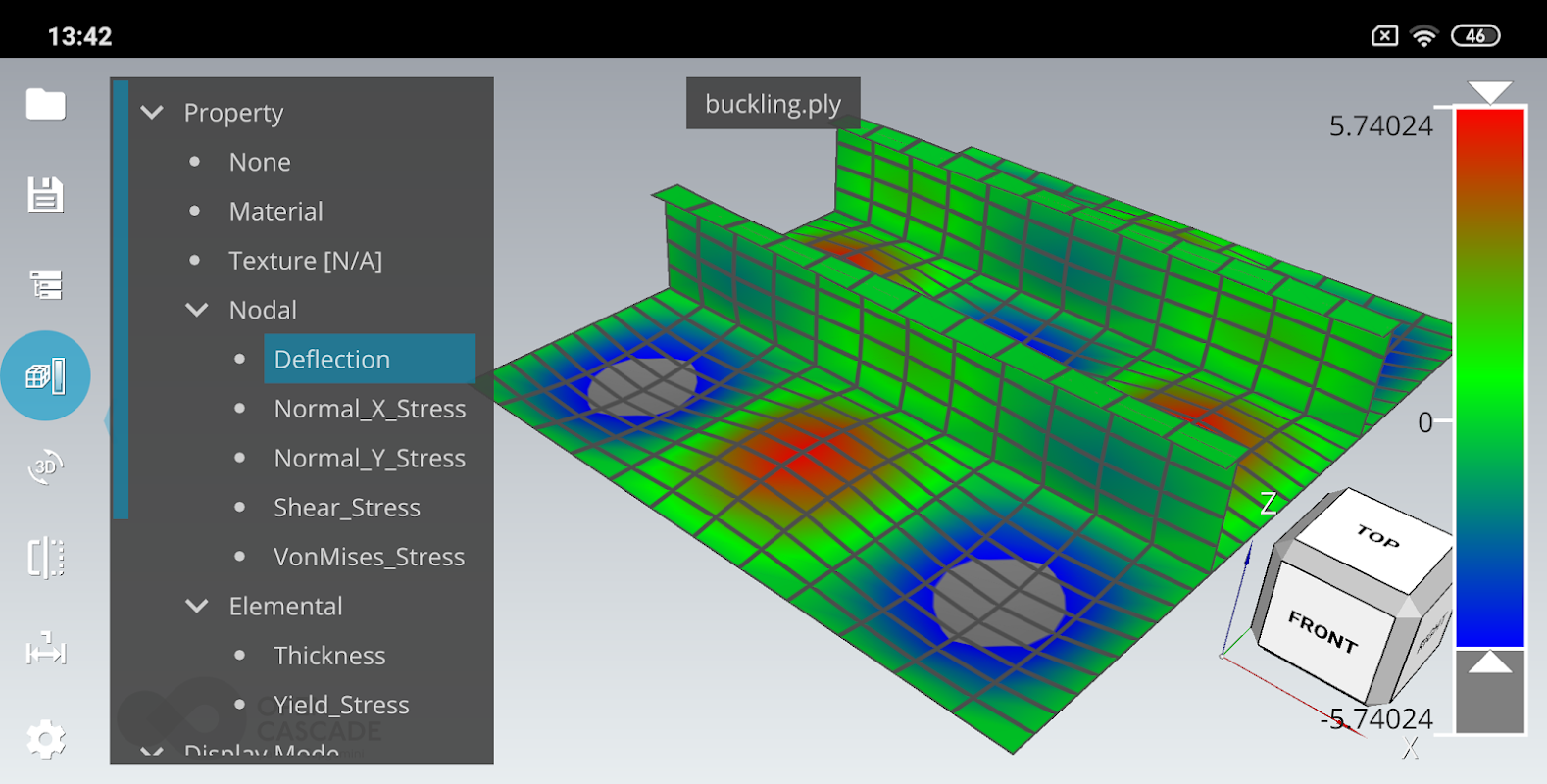

CAD Assistant, ağı tel kafes, gölgeli ve küçültme görünümünde görüntülemenizi sağlar. Ağ, ilişkili dokular, renkler veya skaler veriler içeriyorsa, seçilen özelliğe göre renklendirilmiş öğelerle görüntülenebilir. Skaler miktarlar için etkileşimli renk ölçeği gösterilir ve görüntülenen miktarların aralığını değiştirmek için kontroller sağlar.

Genel işlemler

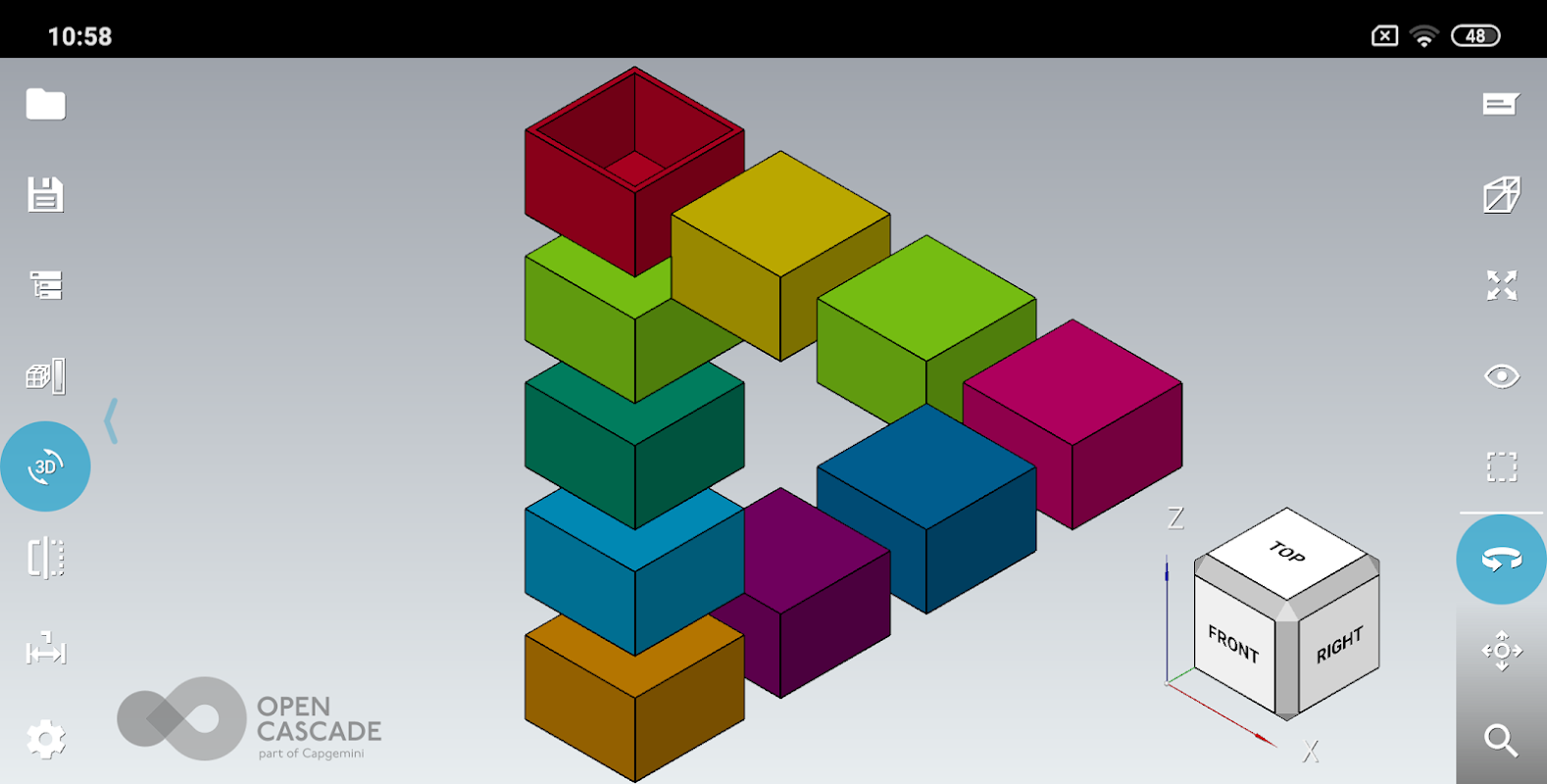

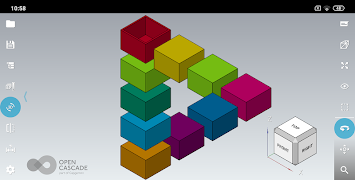

Android için CAD Assistant, çoklu dokunmatik ekrana sahip cihazlar için optimize edilmiştir ve 3B görünümün parmak hareketleriyle sezgisel olarak kullanılmasını sağlar.

Sol araç çubuğu, modeli pencereye sığdırmak için düğmeler ve standart görünüm seçenekleri sunar. Ayarlar alt menüsü, görüntüleyici ve uygulama seçeneklerine, dosya bilgilerine ve mesaj günlüğüne erişim sağlar.

Dosyalar yerel depolamadan (dahili bellek veya SD kart) açılabilir. CAD Assistant, Android ile entegre olur, böylece dosya ilişkilendirmelerini destekleyen uygulamalar onu ilgili türlerdeki dosyaları açmak için başlatır. Örneğin, posta ile size gönderilen STEP dosyasını, posta istemcisinde eke basit bir tıklama ile açabilirsiniz.

CAD modelleri, CAD verileri olarak STEP, IGES veya BREP formatında kaydedilebilir; CAD ve mesh modelleri poligonal veri olarak PLY, STL veya OBJ formatında kaydedilebilir. Dosyayı kaydet iletişim kutusu, modelin geçerli görüntüsünün PNG formatında kaydedilmesine de izin verir. Hedef dizin Posta seçilirse, posta istemcisi kaydedilen dosya eki olarak otomatik olarak başlatılacaktır.

Desteklenen cihazlar

CAD Assistant, çok çeşitli modern tabletler ve akıllı telefonlar üzerinde çalışmak üzere test edilmiştir. Bununla birlikte, telefonlarda rahatsız edici olabilecek yatay ekran yönlendirmesi için optimize edildiğini unutmayın.

Uygulama OpenGL ES 3.0+ gerektirir.

Sınırlamalar

Bir aygıta bağlı olarak, büyük dosyaların açılması zaman alabilir. Düşük aralıklı grafik işlemcisine sahip cihazlar, büyük modelleri görüntülemede yavaş olabilir ve model cihazda bulunandan daha fazla bellek gerektiriyorsa sistem (sessizce) uygulamayı kapatabilir.

Https://www.opencascade.com/content/cad-assistant adresinde daha fazlasını görün

Geri Bildirim

Google Play veya https://dev.opencascade.org/forums/open-cascade-applications adresindeki Kullanıcı Forumumuzdaki geri bildiriminizi bekliyoruz.
