CAD Assistant

OPEN CASCADE CAD Assistant สำหรับ Android เป็นโปรแกรมดูและตัวแปลงออฟไลน์สำหรับโมเดล 3D CAD และ mesh

หากคุณต้องการใช้เทคโนโลยีนี้เพื่อพัฒนาโซลูชันที่กำหนดเองสำหรับธุรกิจของคุณโปรดติดต่อเราได้ที่:

https://dev.opencascade.org/webform/contact_us

การดูและการแปลงโมเดล CAD พื้นฐาน

ฟังก์ชันพื้นฐานจัดทำโดยองค์ประกอบ CAD Data Exchange ของ Open CASCADE Technology (OCCT)

รูปแบบไฟล์และข้อมูลที่รองรับ ได้แก่ :

- BREP: รูปแบบ OCCT ดั้งเดิมสำหรับรูปทรงเรขาคณิตโทโพโลยีและโครงสร้างแอสเซมบลี

- IGES (5.1 และ 5.3): รูปทรงเรขาคณิตสีชื่อวัตถุระดับบนสุดข้อมูลไฟล์

- ขั้นตอน (AP203 และ AP214): รูปทรงเรขาคณิตโครงสร้างการประกอบสีชื่อคุณสมบัติการตรวจสอบข้อมูลไฟล์

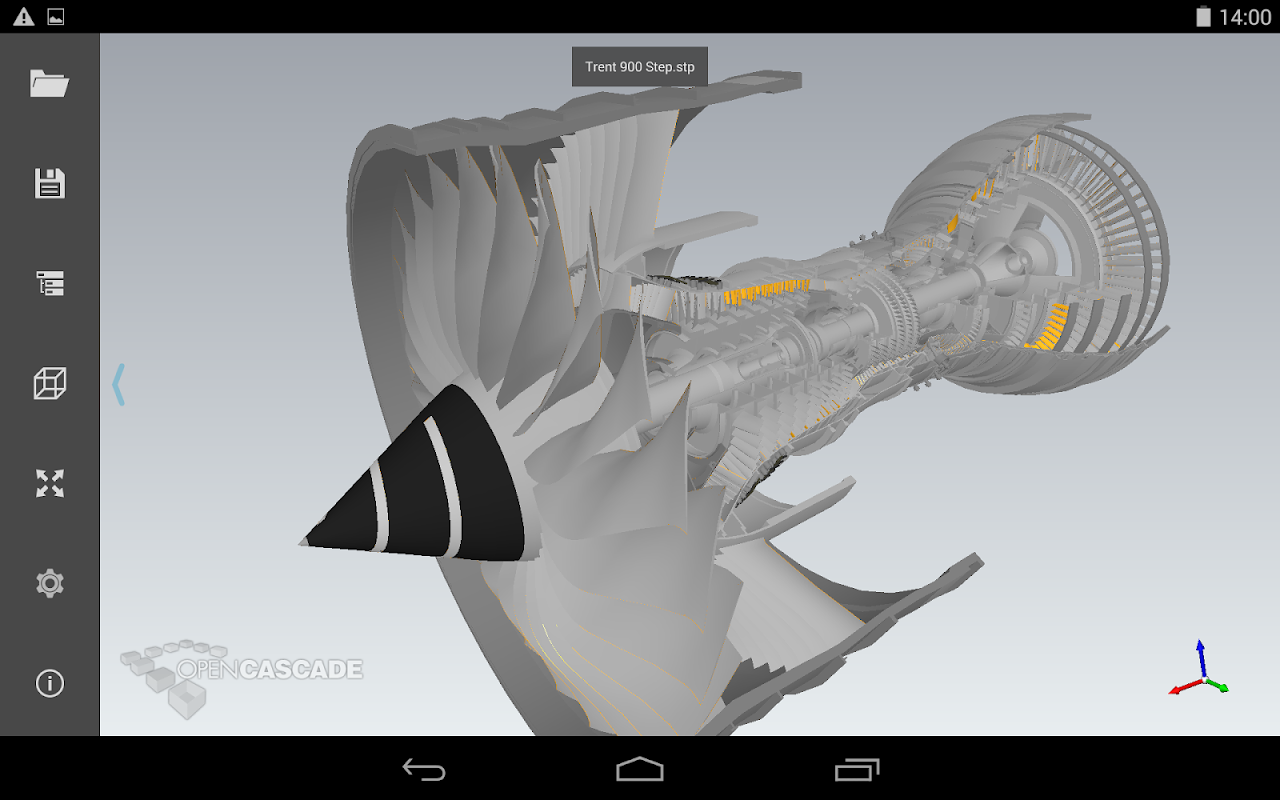

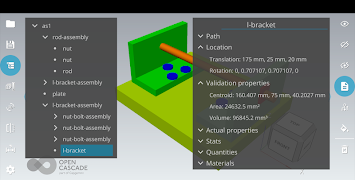

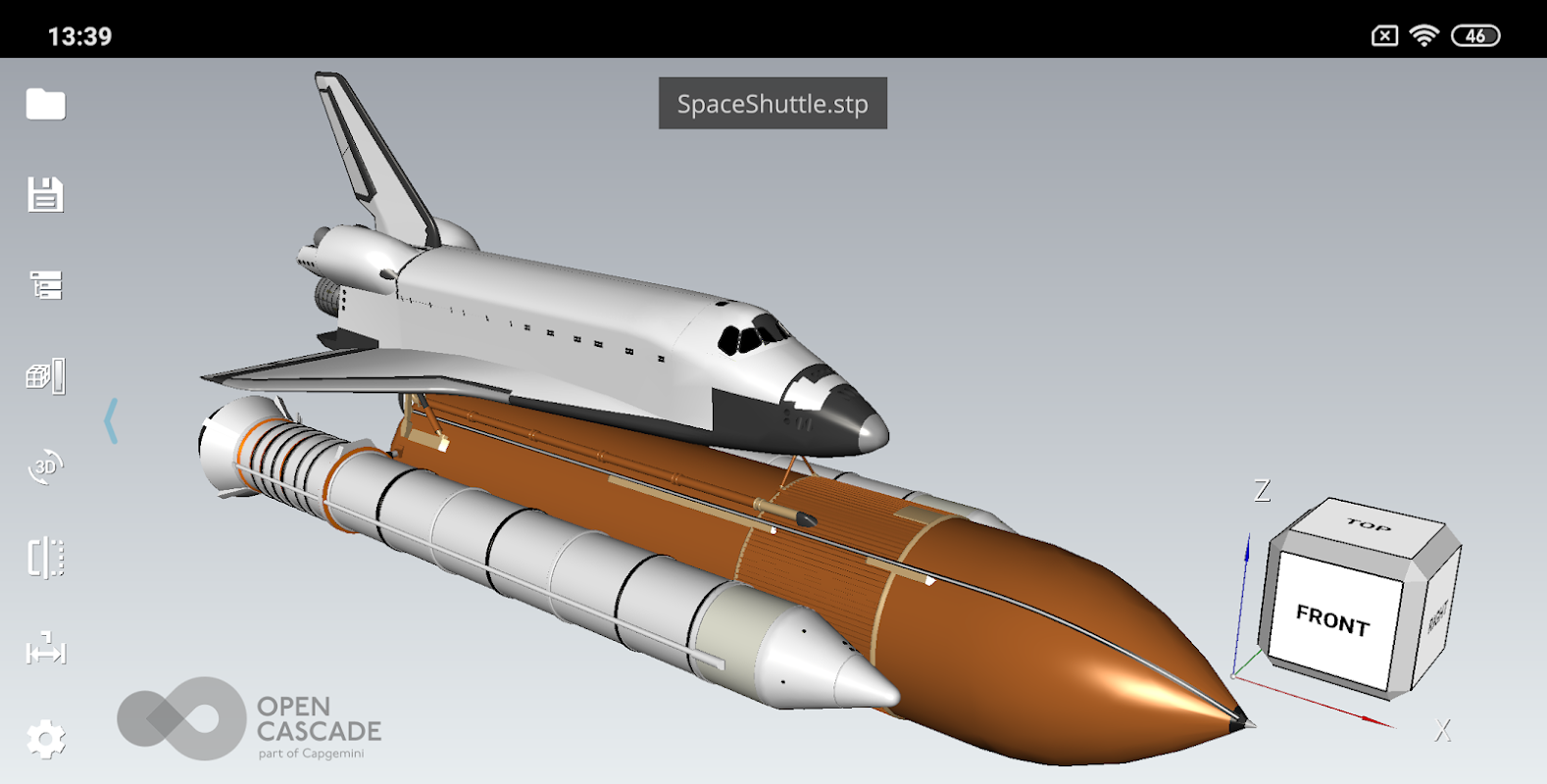

โครงสร้างการประกอบของโมเดลสามารถนำทางผ่านเบราว์เซอร์แบบต้นไม้ได้ ส่วนประกอบของชุดประกอบสามารถซ่อนหรือแสดงได้ตามความจำเป็นเพื่อตรวจสอบโมเดล แอสเซมบลีย่อยหรือชิ้นส่วนที่เลือกสามารถสอบถามคุณสมบัติได้

โมเดล CAD (ชิ้นส่วนทั้งหมดหรือที่เลือกหรือชุดประกอบย่อย) สามารถส่งออกไปยังรูปแบบ CAD หรือรูปแบบตาข่ายที่รองรับ

การดูข้อมูลตาข่าย

ฟังก์ชันเพิ่มเติมคือการดูแบบจำลองตาข่ายพร้อมข้อมูลที่เกี่ยวข้องซึ่งนำไปใช้โดยใช้องค์ประกอบการแสดงภาพตาข่ายของ OCCT

รูปแบบตาข่ายที่รองรับ ได้แก่ :

- glTF เป็นมาตรฐานเปิดสำหรับเนื้อหา 3 มิติ

- STL เป็นมาตรฐานโดยพฤตินัยในการพิมพ์ 3 มิติ

- PLY มีความสามารถในการจัดเก็บข้อมูลที่เกี่ยวข้องกับโหนดตาข่ายและองค์ประกอบ หากคุณมีโมเดลที่แสดงด้วยตาข่ายในแอปพลิเคชันของคุณคุณสามารถบันทึกเป็นรูปแบบ PLY และดูบนแท็บเล็ตได้อย่างง่ายดาย สามารถเพิ่มข้อมูลเพิ่มเติม (สี RGB หรือสเกลาร์) ให้กับแต่ละรูปหลายเหลี่ยมหรือโหนดได้

- OBJ เป็นมาตรฐานสำหรับแอนิเมชั่น 3 มิติและรองรับโดยแอพพลิเคชั่นกราฟิก 3 มิติส่วนใหญ่

- JT เป็นมาตรฐาน ISO สำหรับการแสดงข้อมูล 3D CAD อย่างมีประสิทธิภาพ

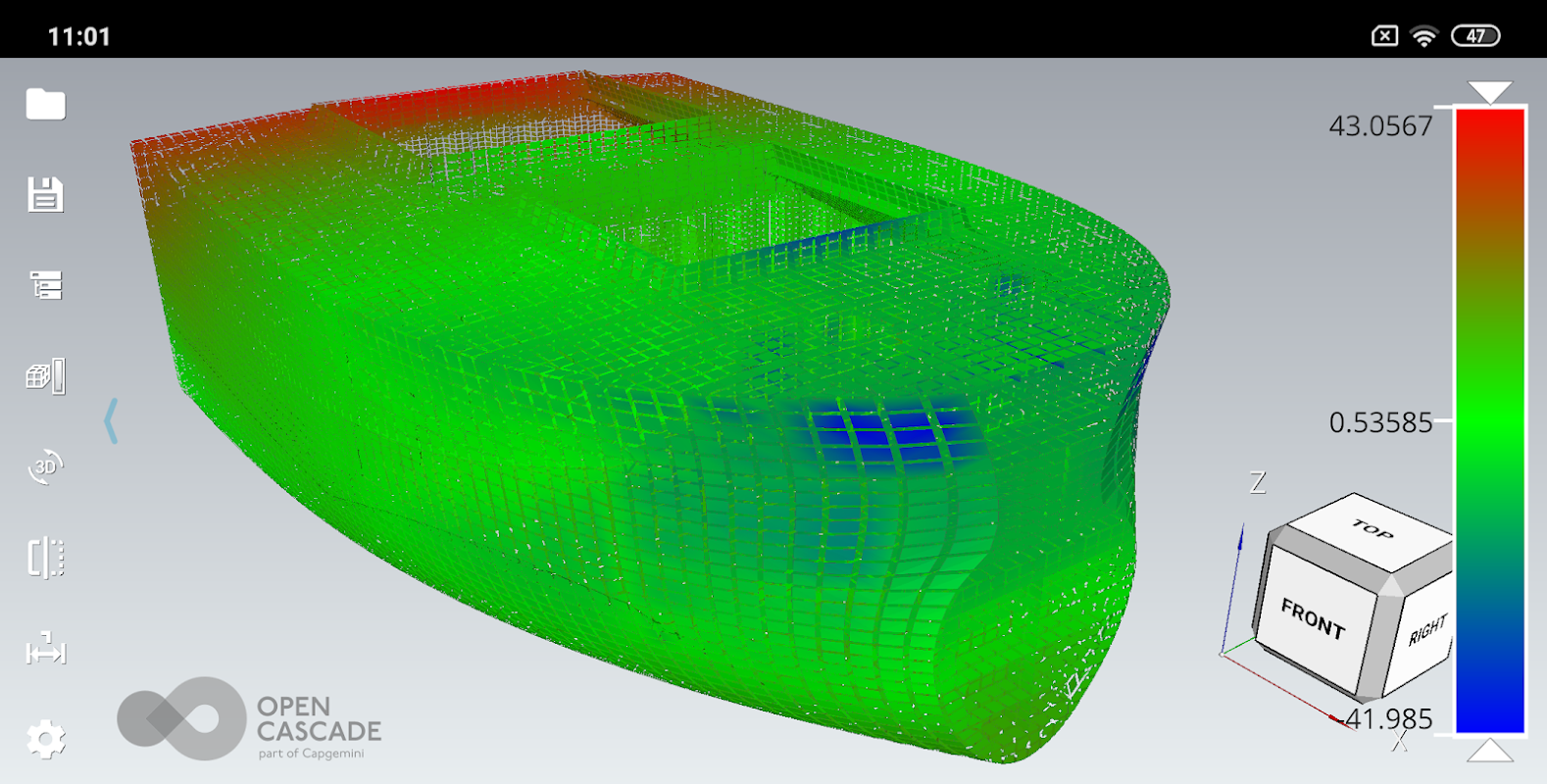

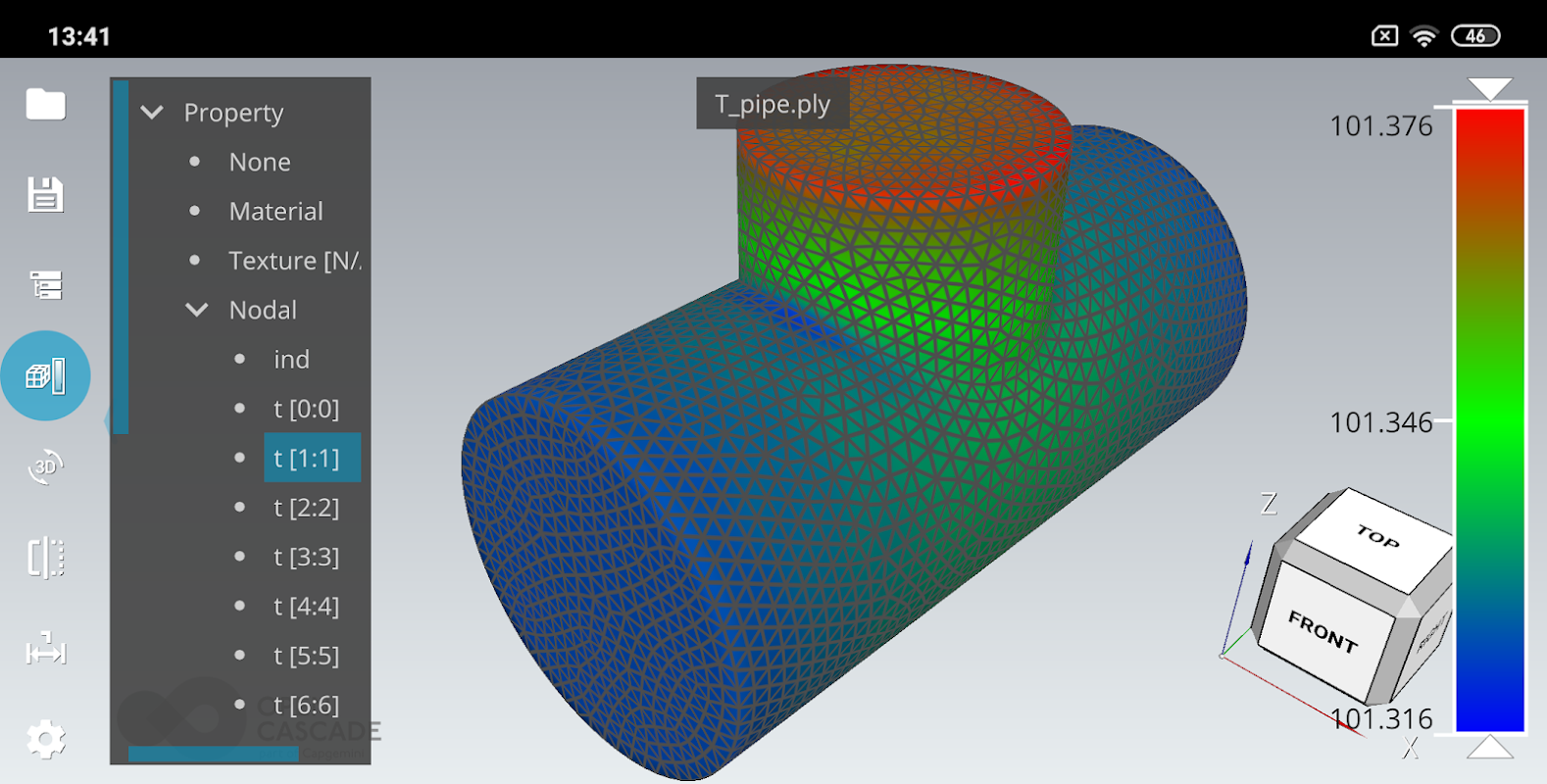

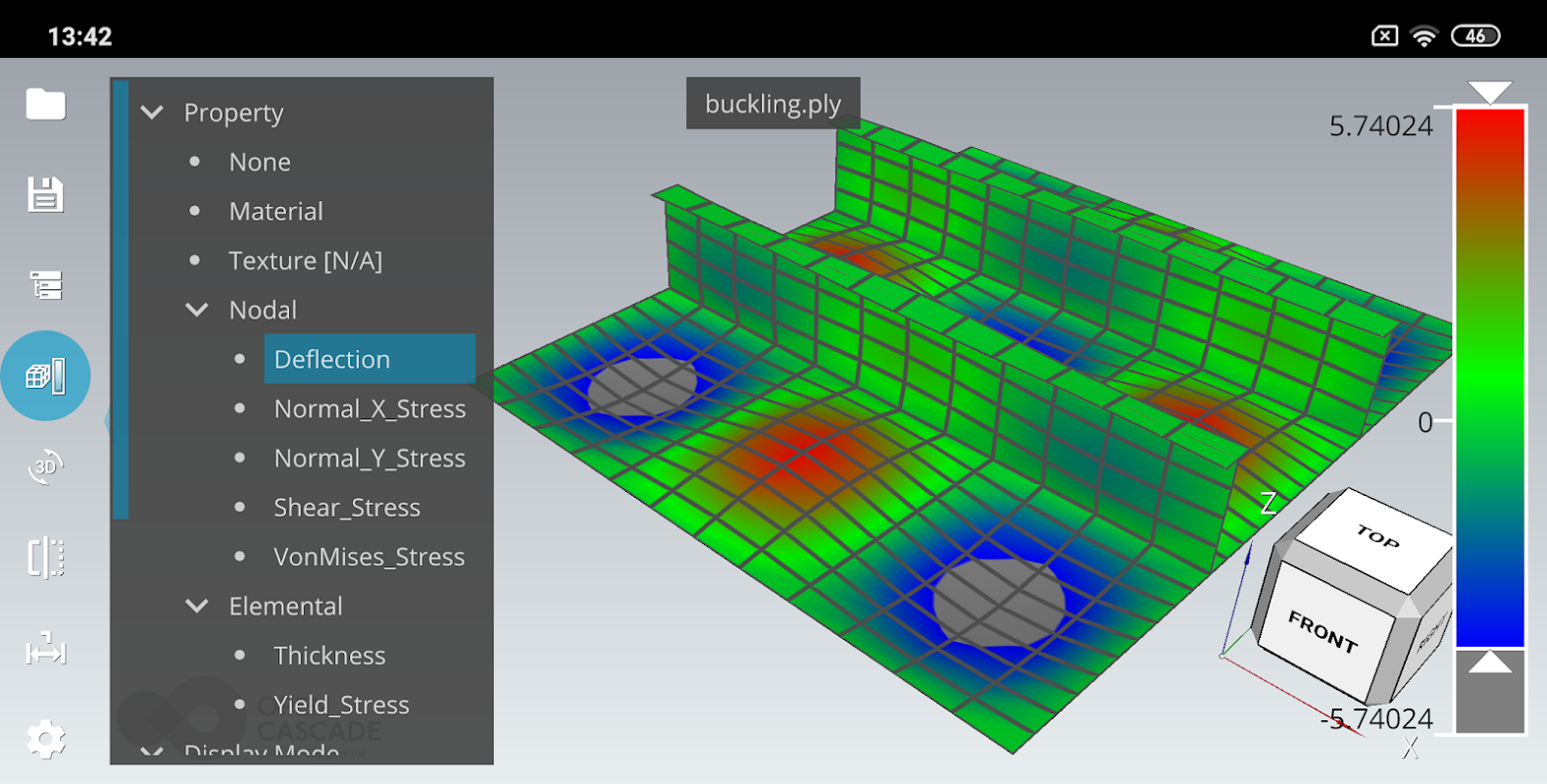

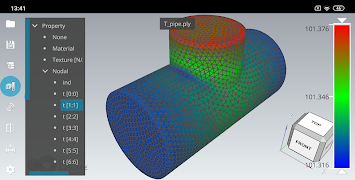

CAD Assistant ช่วยให้คุณดูตาข่ายในมุมมองโครงร่างแรเงาและลดขนาด หาก mesh มีพื้นผิวสีหรือข้อมูลสเกลาร์ที่เกี่ยวข้องก็สามารถดูได้ด้วยองค์ประกอบที่มีสีตามคุณสมบัติที่เลือก สำหรับสเกลสีเชิงโต้ตอบปริมาณสเกลาร์จะแสดงให้ควบคุมเพื่อปรับแต่งช่วงของปริมาณที่แสดง

การดำเนินการทั่วไป

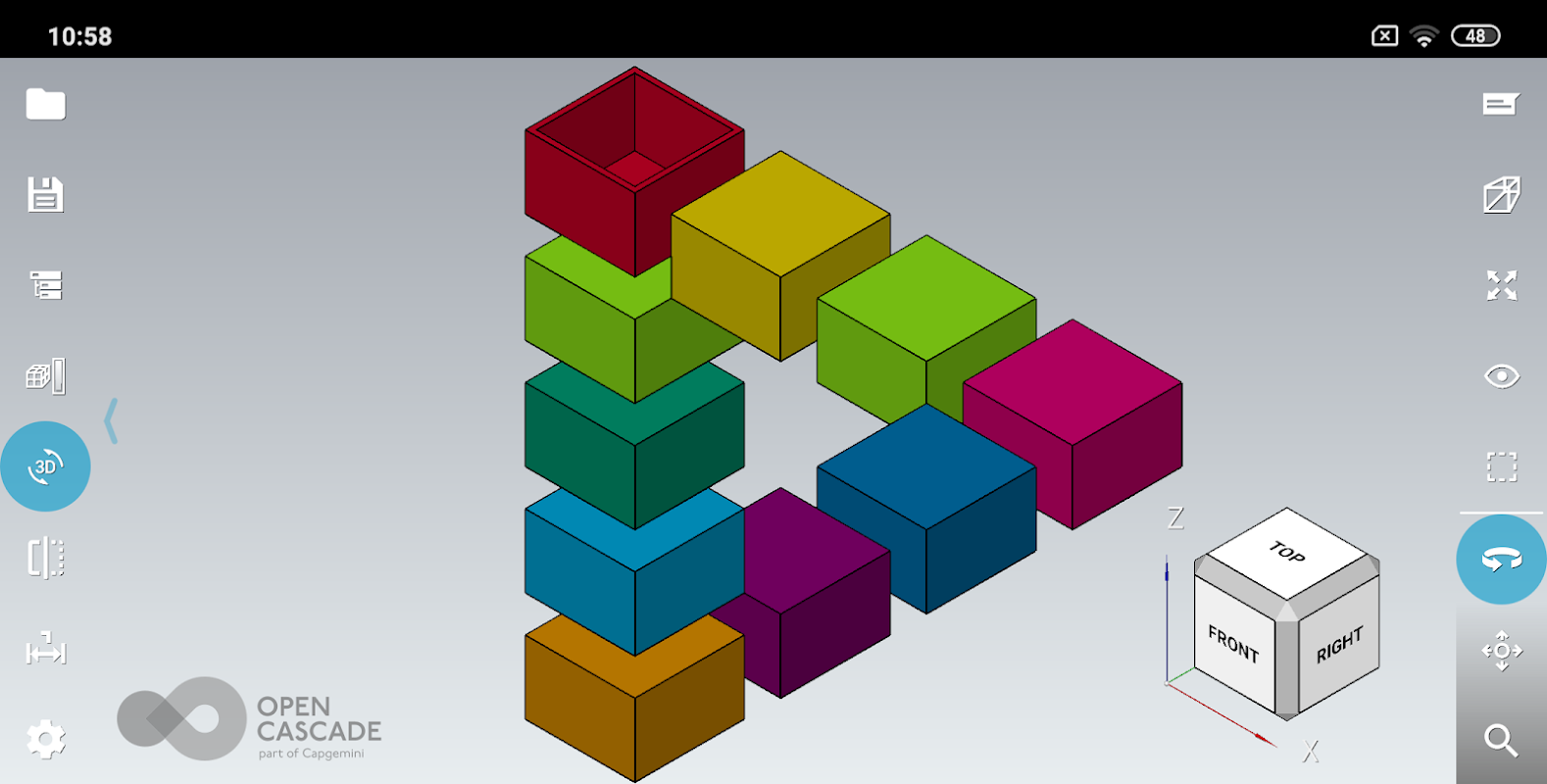

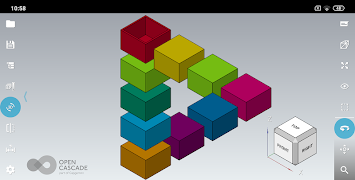

CAD Assistant สำหรับ Android ได้รับการปรับให้เหมาะกับอุปกรณ์ที่มีหน้าจอมัลติทัชและให้การปรับแต่งมุมมอง 3 มิติด้วยท่าทางนิ้วที่ใช้งานง่าย

แถบเครื่องมือด้านซ้ายมีปุ่มสำหรับปรับโมเดลเข้ากับหน้าต่างและทางเลือกของมุมมองมาตรฐาน เมนูย่อยการตั้งค่าให้การเข้าถึงตัวเลือกวิวเวอร์และแอปพลิเคชันข้อมูลไฟล์และบันทึกข้อความ

ไฟล์สามารถเปิดได้จากที่จัดเก็บในตัวเครื่อง (หน่วยความจำภายในหรือการ์ด SD) CAD Assistant ทำงานร่วมกับ Android เพื่อให้แอปพลิเคชันที่รองรับการเชื่อมโยงไฟล์เปิดขึ้นมาเพื่อเปิดไฟล์ประเภทที่เกี่ยวข้อง ตัวอย่างเช่นคุณสามารถเปิดไฟล์ STEP ที่ส่งถึงคุณทางไปรษณีย์ได้โดยคลิกที่ไฟล์แนบในโปรแกรมรับส่งเมล

โมเดล CAD สามารถบันทึกในรูปแบบ STEP, IGES หรือ BREP เป็นข้อมูล CAD โมเดล CAD และ mesh สามารถบันทึกในรูปแบบ PLY, STL หรือ OBJ เป็นข้อมูลหลายเหลี่ยม กล่องโต้ตอบบันทึกไฟล์ยังอนุญาตให้บันทึกภาพปัจจุบันของโมเดลเป็นรูปแบบ PNG หากเลือกไดเร็กทอรีเป้าหมายเมลไคลเอ็นต์เมลจะเริ่มทำงานโดยอัตโนมัติด้วยไฟล์ที่บันทึกเป็นไฟล์แนบ

อุปกรณ์ที่รองรับ

CAD Assistant ได้รับการทดสอบให้ทำงานบนแท็บเล็ตและสมาร์ทโฟนรุ่นใหม่ ๆ อย่างไรก็ตามโปรดทราบว่าได้รับการปรับให้เหมาะสมกับการวางแนวหน้าจอในแนวนอนซึ่งอาจทำให้โทรศัพท์ไม่สะดวก

แอปพลิเคชันต้องใช้ OpenGL ES 3.0+

ข้อ จำกัด

การเปิดไฟล์ขนาดใหญ่อาจต้องใช้เวลาทั้งนี้ขึ้นอยู่กับอุปกรณ์ อุปกรณ์ที่มีหน่วยประมวลผลกราฟิกช่วงต่ำอาจแสดงผลรุ่นใหญ่ได้ช้าและระบบอาจปิดแอปพลิเคชัน (โดยไม่โต้ตอบ) หากรุ่นต้องการหน่วยความจำมากกว่าที่มีอยู่ในอุปกรณ์

ดูเพิ่มเติมที่ https://www.opencascade.com/content/cad-assistant

ข้อเสนอแนะ

เรายินดีรับฟังความคิดเห็นของคุณเกี่ยวกับ Google Play หรือบนฟอรัมผู้ใช้ของเราที่ https://dev.opencascade.org/forums/open-cascade-applications
