CAD Assistant

OPEN CASCADE CAD Assistant für Android ist ein Offline-Viewer und Konverter für 3D-CAD- und Netzmodelle.

Wenn Sie diese Technologie für die Entwicklung kundenspezifischer Lösungen für Ihr Unternehmen verwenden möchten, kontaktieren Sie uns unter:

https://dev.opencascade.org/webform/contact_us

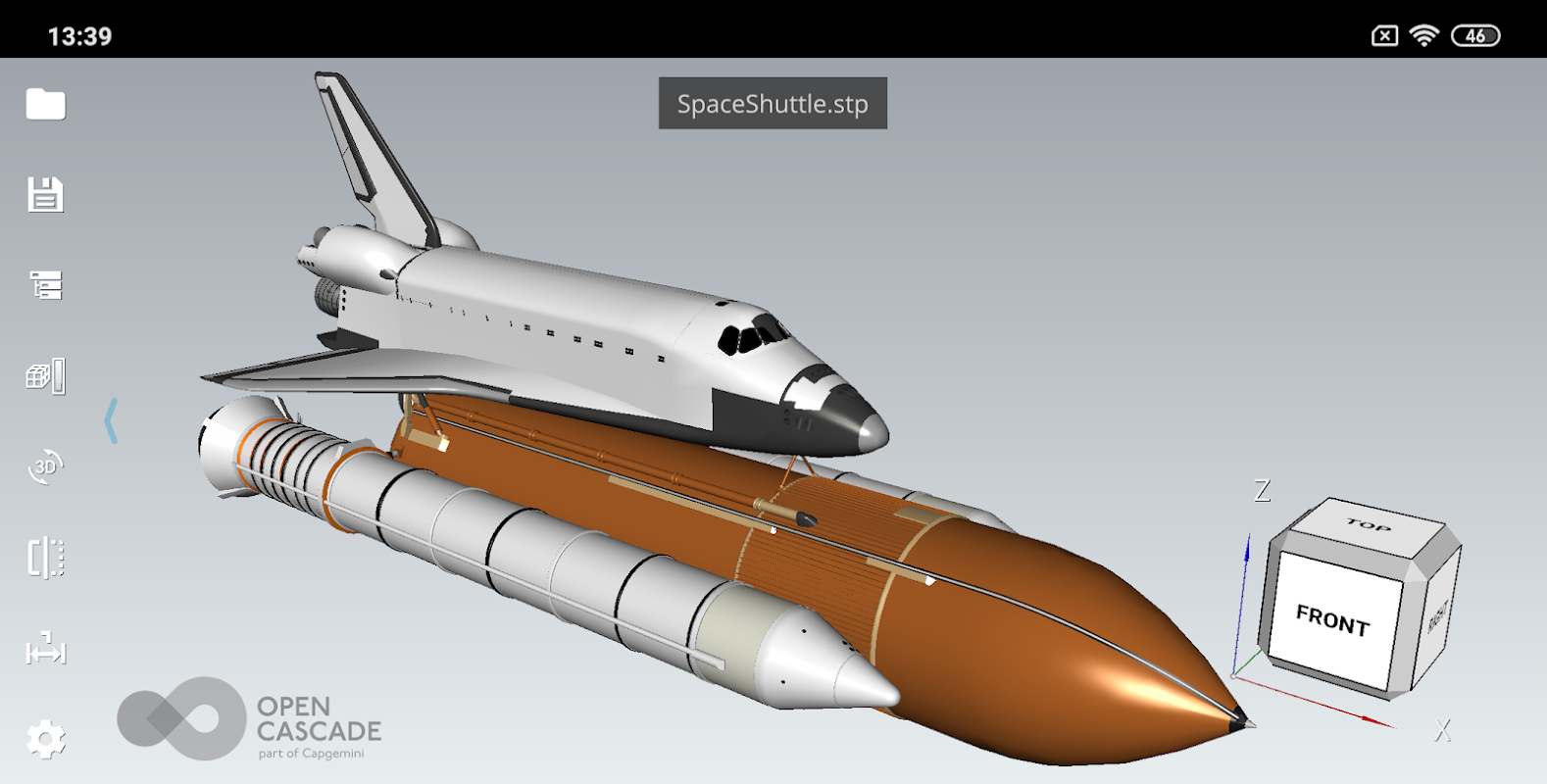

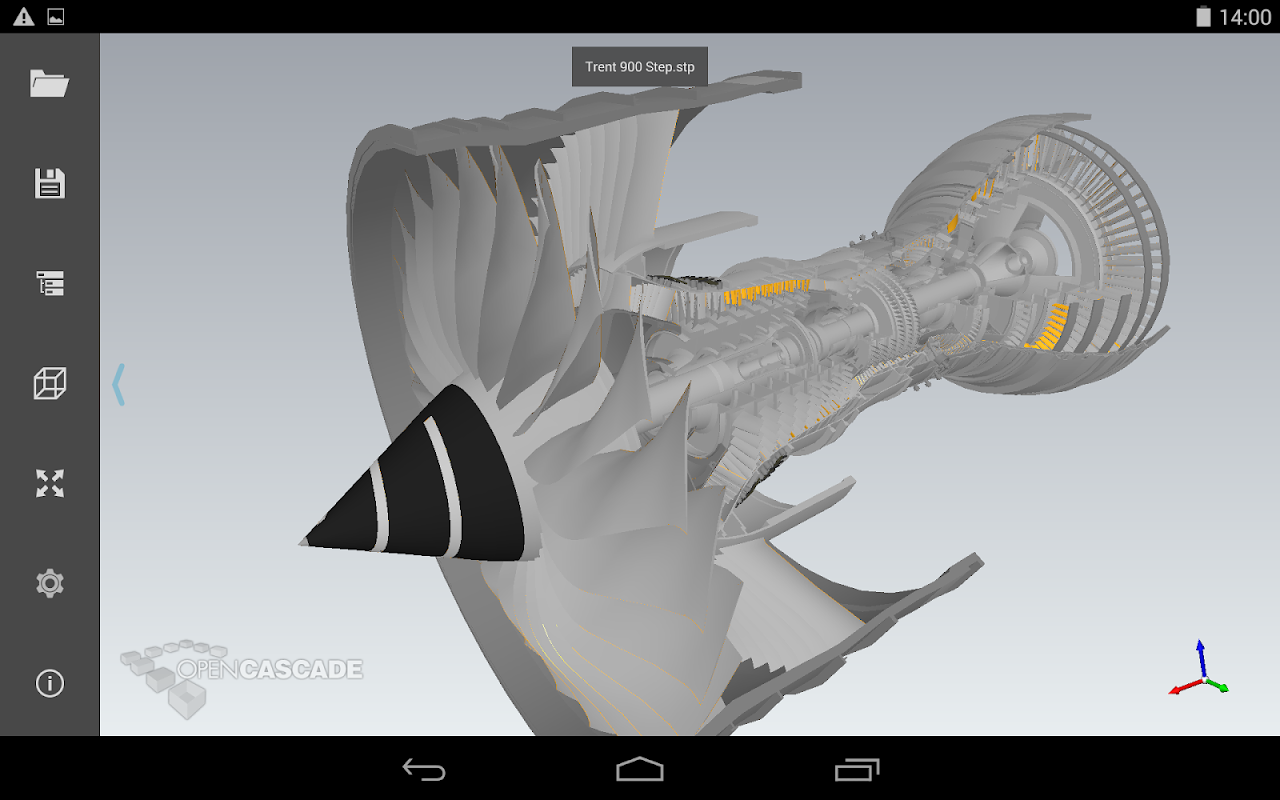

Grundlegende Anzeige und Konvertierung von CAD-Modellen

Grundlegende Funktionen werden von der CAD-Datenaustauschkomponente der Open CASCADE-Technologie (OCCT) bereitgestellt.

Die unterstützten Dateiformate und Daten sind:

- BREP: natives OCCT-Format für Formgeometrie, Topologie und Baugruppenstruktur.

- IGES (5.1 und 5.3): Formgeometrie, Farben, Objektnamen der obersten Ebene, Dateiinformationen.

- SCHRITT (AP203 und AP214): Formgeometrie, Baugruppenstruktur, Farben, Namen, Validierungseigenschaften, Dateiinformationen.

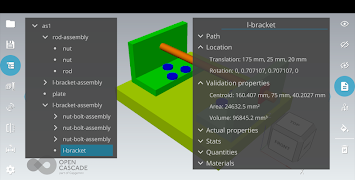

Die Baugruppenstruktur des Modells kann über den Baumbrowser navigiert werden. Die Komponenten der Baugruppe können nach Bedarf ausgeblendet oder angezeigt werden, um das Modell zu überprüfen. Die ausgewählte Unterbaugruppe oder das ausgewählte Teil kann nach seinen Eigenschaften abgefragt werden.

Das CAD-Modell (ganzes oder ausgewähltes Teil oder Unterbaugruppe) kann in jedes der unterstützten CAD- oder Netzformate exportiert werden.

Anzeigen von Netzdaten

Zusätzliche Funktionen sind das Anzeigen von Netzmodellen mit zugehörigen Daten, die mithilfe der Netzvisualisierungskomponente von OCCT implementiert wurden.

Unterstützte Netzformate sind:

- glTF ist ein offener Standard für 3D-Assets.

- STL ist de facto Standard im 3D-Druck.

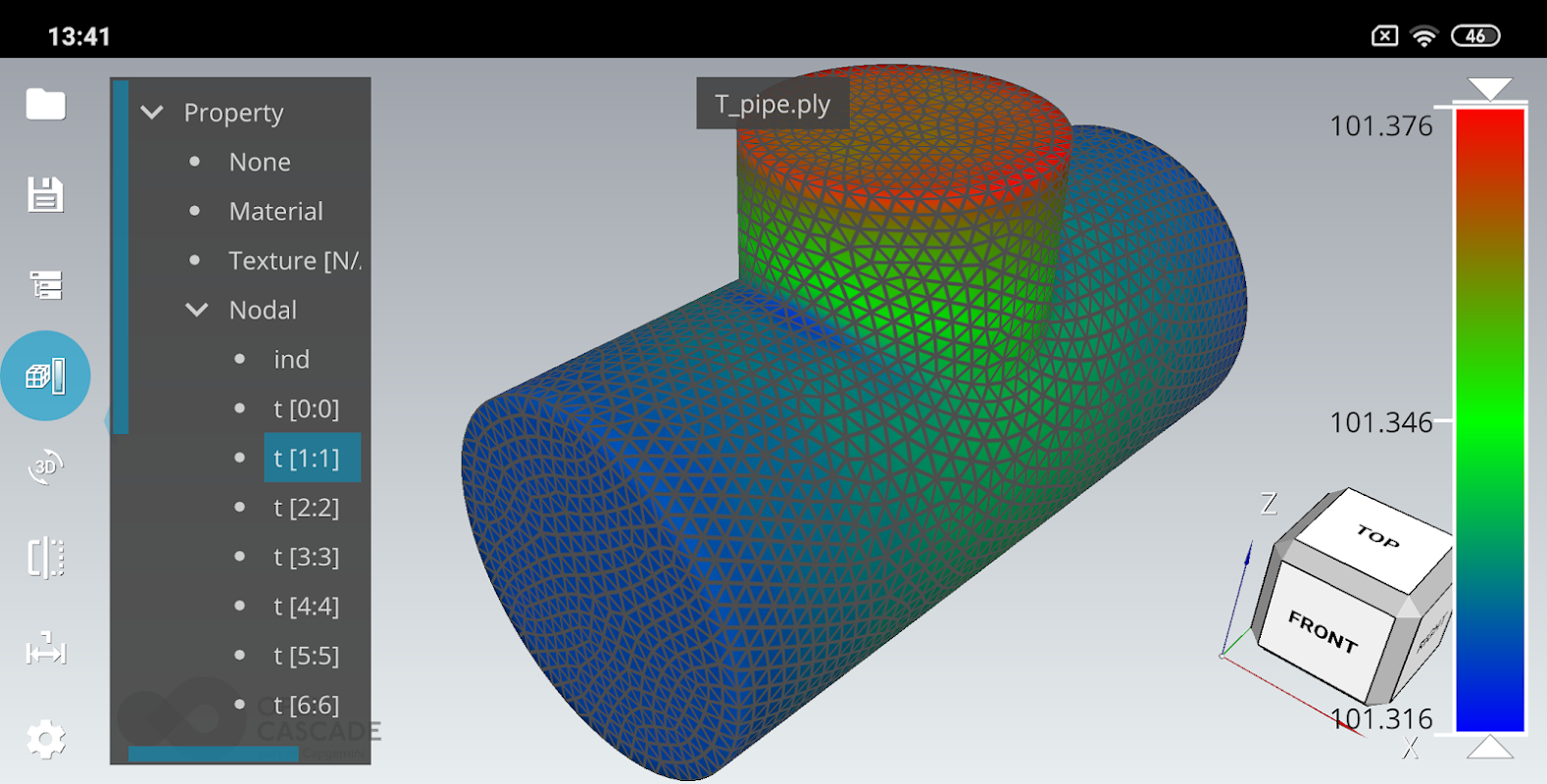

- PLY kann Daten speichern, die mit Netzknoten und -elementen verknüpft sind. Wenn Sie in Ihrer Anwendung ein Modell haben, das durch ein Netz dargestellt wird, kann es einfach im PLY-Format gespeichert und auf einem Tablet angezeigt werden. Zu jedem Polygon oder Knoten können zusätzliche Daten (RGB-Farbe oder Skalar) hinzugefügt werden.

- OBJ ist Standard für 3D-Animationen und wird von den meisten 3D-Grafikanwendungen unterstützt.

- JT ist ISO-Standard zur effizienten Visualisierung von 3D-CAD-Daten.

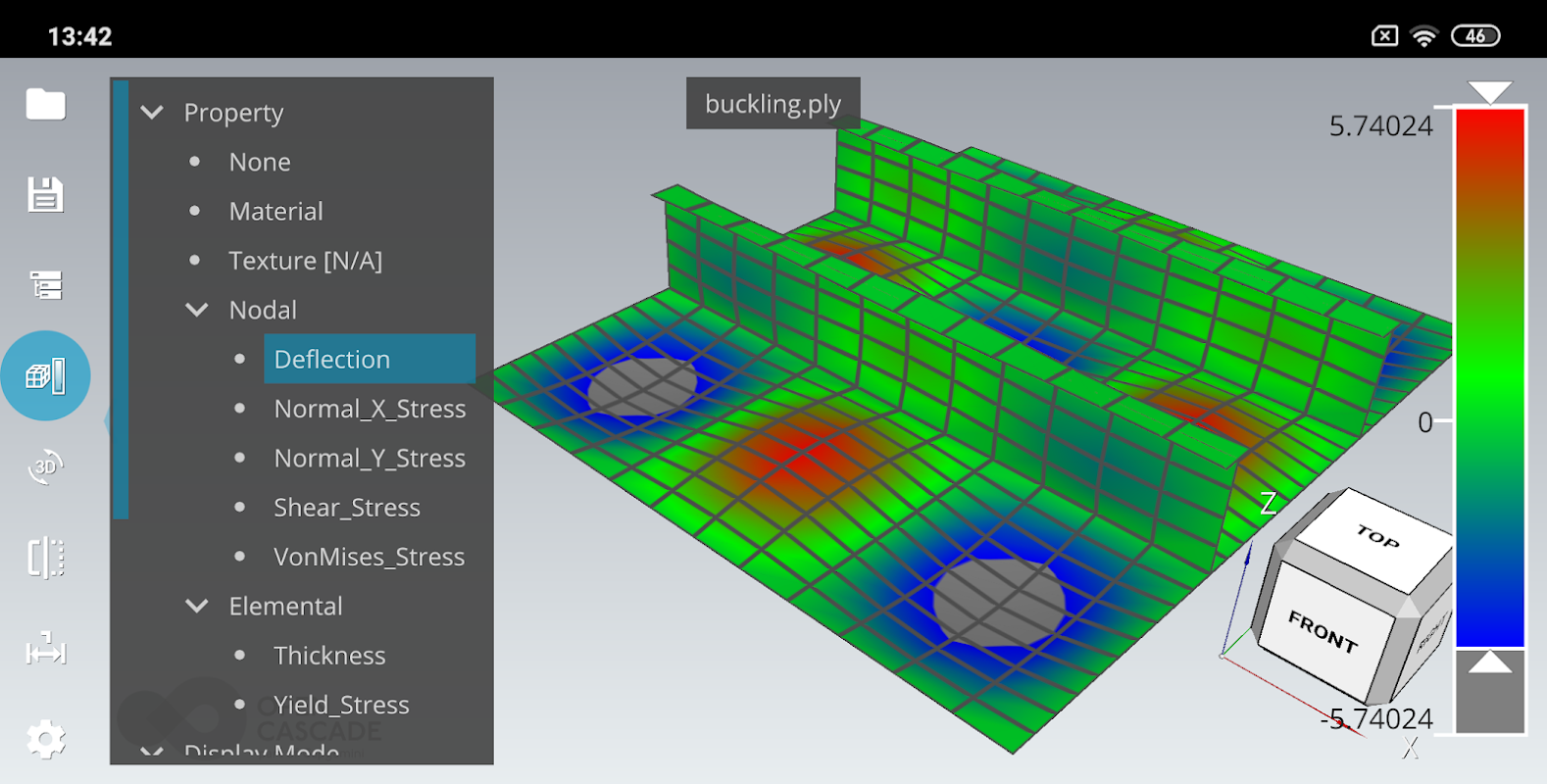

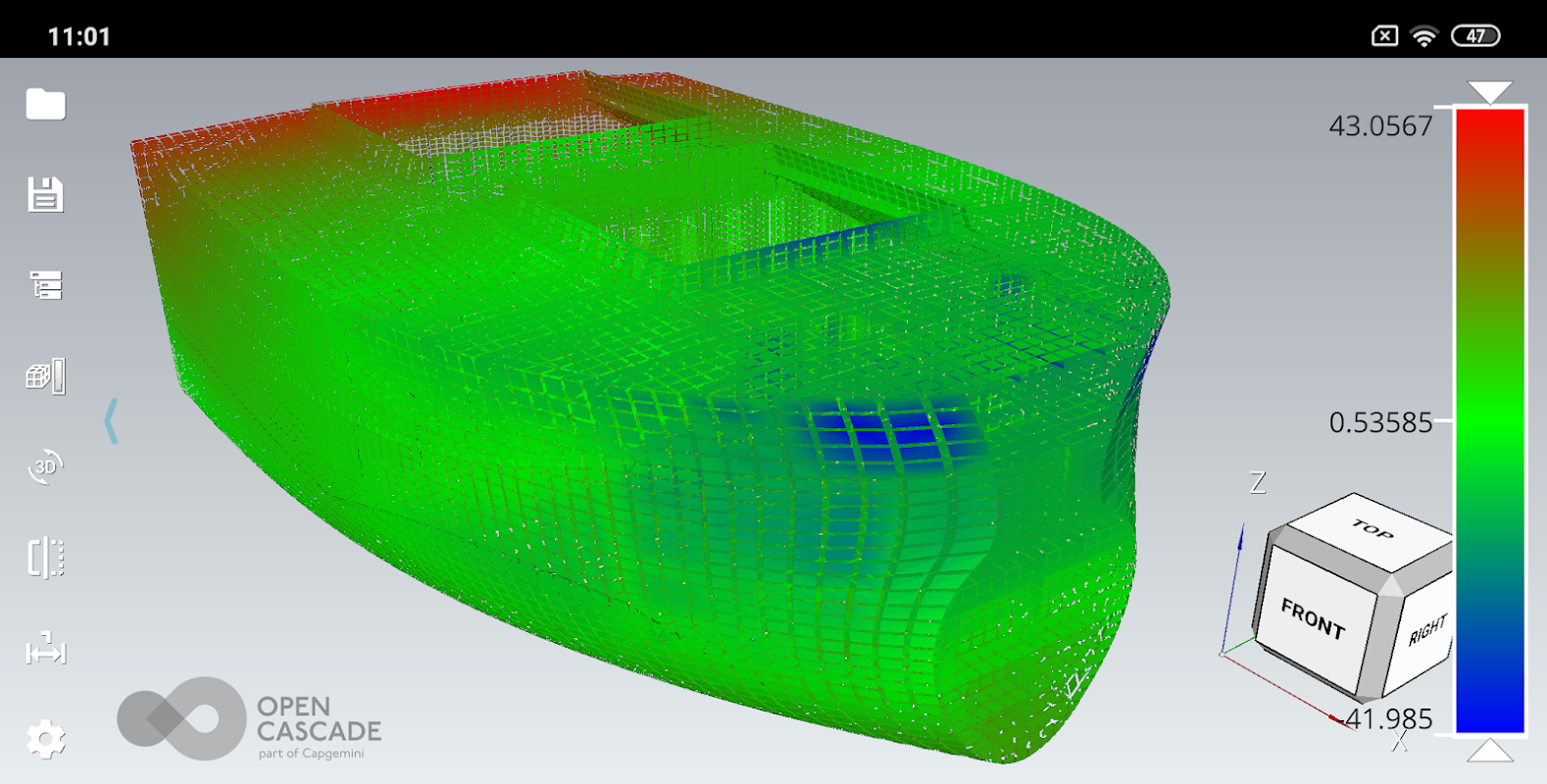

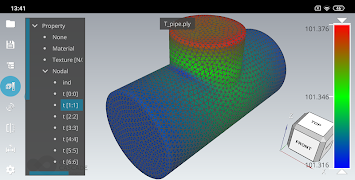

Mit CAD Assistant können Sie das Netz in Drahtgitter-, Schattierungs- und Schrumpfansicht anzeigen. Wenn das Netz zugehörige Texturen, Farben oder Skalardaten enthält, kann es mit Elementen angezeigt werden, die entsprechend der ausgewählten Eigenschaft gefärbt sind. Für skalare Größen wird eine interaktive Farbskala angezeigt, die Steuerelemente zum Bearbeiten des Bereichs der angezeigten Größen bereitstellt.

Allgemeine Operationen

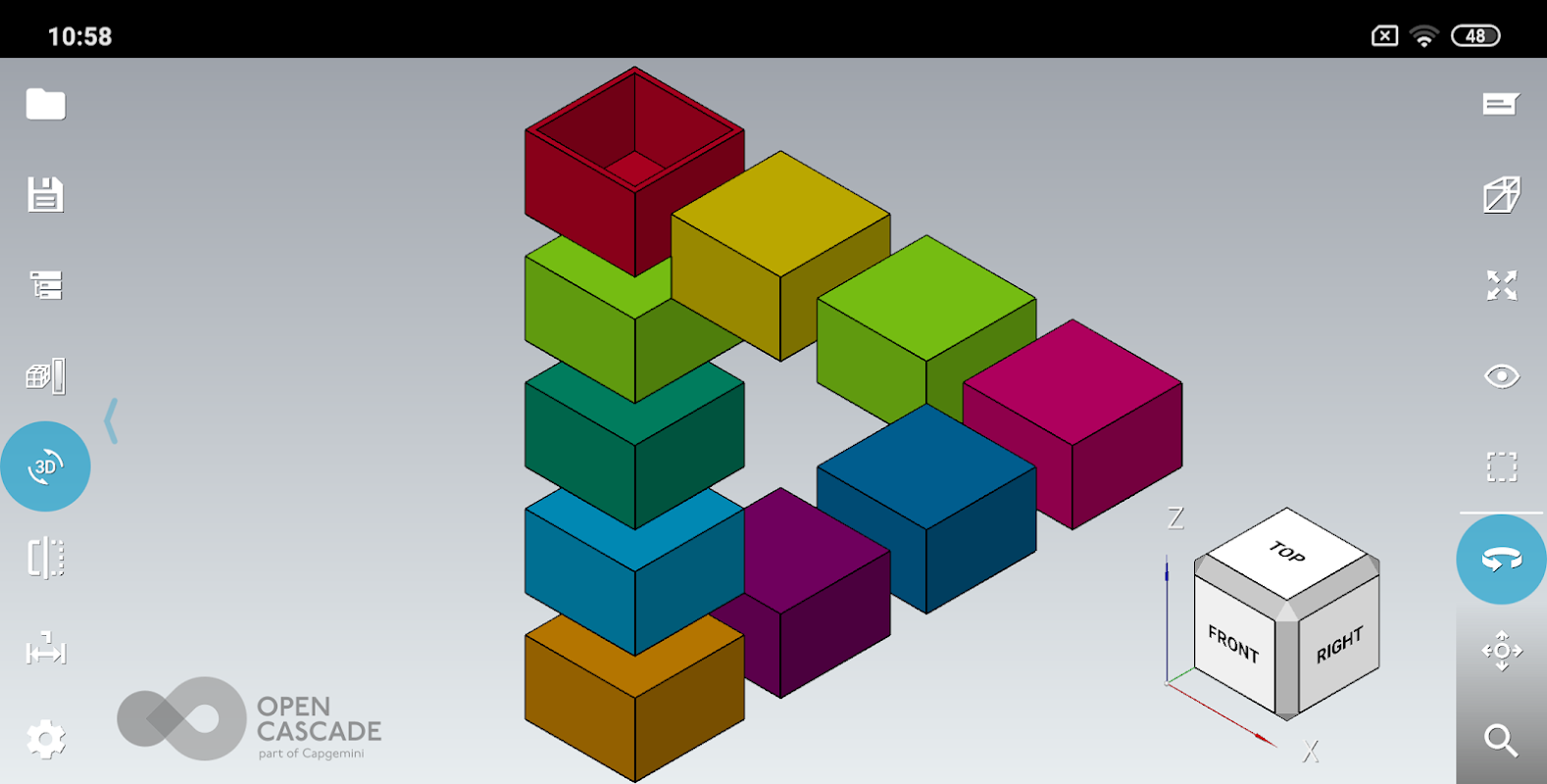

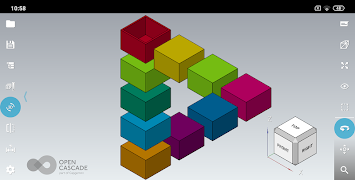

CAD Assistant für Android ist für Geräte mit Multitouch-Bildschirm optimiert und bietet eine intuitive Bearbeitung der 3D-Ansicht durch Fingergesten.

Die linke Symbolleiste enthält Schaltflächen zum Anpassen des Modells an das Fenster und zum Auswählen von Standardansichten. Das Untermenü "Einstellungen" bietet Zugriff auf Viewer- und Anwendungsoptionen, Dateiinformationen und Nachrichtenprotokoll.

Dateien können vom lokalen Speicher (interner Speicher oder SD-Karte) geöffnet werden. CAD Assistant lässt sich in Android integrieren, sodass Anwendungen, die Dateizuordnungen unterstützen, es zum Öffnen von Dateien relevanter Typen starten. Sie können beispielsweise die per E-Mail an Sie gesendete STEP-Datei öffnen, indem Sie einfach auf den Anhang im E-Mail-Client klicken.

CAD-Modelle können im STEP-, IGES- oder BREP-Format als CAD-Daten gespeichert werden. CAD- und Netzmodelle können im PLY-, STL- oder OBJ-Format als polygonale Daten gespeichert werden. Im Dialogfeld "Datei speichern" können Sie auch das aktuelle Bild des Modells im PNG-Format speichern. Wenn das Zielverzeichnis Mail ausgewählt ist, wird der Mail-Client automatisch mit der gespeicherten Datei als Anhang gestartet.

Unterstützte Geräte

CAD Assistant wurde getestet, um auf einer Vielzahl moderner Tablets und Smartphones zu funktionieren. Beachten Sie jedoch, dass es für die Ausrichtung des Querformatbildschirms optimiert ist, was auf Telefonen möglicherweise unpraktisch ist.

Für die Anwendung ist OpenGL ES 3.0+ erforderlich.

Einschränkungen

Je nach Gerät kann das Öffnen großer Dateien einige Zeit dauern. Geräte mit Grafikprozessor mit geringer Reichweite können bei der Anzeige großer Modelle langsam sein, und das System kann die Anwendung (stillschweigend) schließen, wenn das Modell mehr Speicher benötigt, als auf dem Gerät verfügbar ist.

Weitere Informationen finden Sie unter https://www.opencascade.com/content/cad-assistant

Feedback

Wir freuen uns über Ihr Feedback zu Google Play oder in unserem Nutzerforum unter https://dev.opencascade.org/forums/open-cascade-applications
