Fluid DeltaP

Este aplicativo calcula a perda de energia envolvida na transmissão de fluidos para aplicações industriais. Os usuários podem escolher entre uma lista de quinze fluidos mais comuns, horários de tubulação e tamanhos com diferentes materiais de construção para determinar a perda de pressão geral. Uma seleção criteriosa do tamanho do tubo é geralmente um compromisso entre o custo inicial e o custo subsequente de energia envolvido na transmissão de fluido de um ponto para outro. Portanto, o aplicativo pode ser uma ferramenta útil para a prática de engenheiros e designers na análise de diferentes matrizes.

A perda de pressão é calculada usando a equação de Darcy, que fornece uma boa estimativa para líquidos e gases. Para gases, o método é válido se a velocidade do fluido estiver dentro de 40% de sua velocidade sônica. Além disso, o aplicativo também fornece valores de diferentes parâmetros de fluxo que são muito úteis na comparação de resultados usando outros métodos.

Lista de fluidos:

Ar, Vapor, Água, Nitrogênio, Oxigênio, Hidrogênio, Hélio, CO2, Metano, Etano, Cloro, Amônia, Argônio, Óleo Hidráulico, HFC (R410A), Mercúrio.

Horários de tubulação:

10, 20, 30, 40, 60, 80, 100, 120, 140, 160.

Os usuários podem escolher tamanhos aplicáveis ​​sob o diâmetro nominal para o qual o aplicativo fornece o diâmetro interno e externo correspondente.

Material de construção:

Aço, SS, GI, CI, Concreto, Cobre, Alumínio, PVC, Vidro, Madeira, FRP, Linha de borracha.

Com base no tamanho, comprimento e material de construção, o aplicativo dá o peso total do tubo para análise de trade-off.

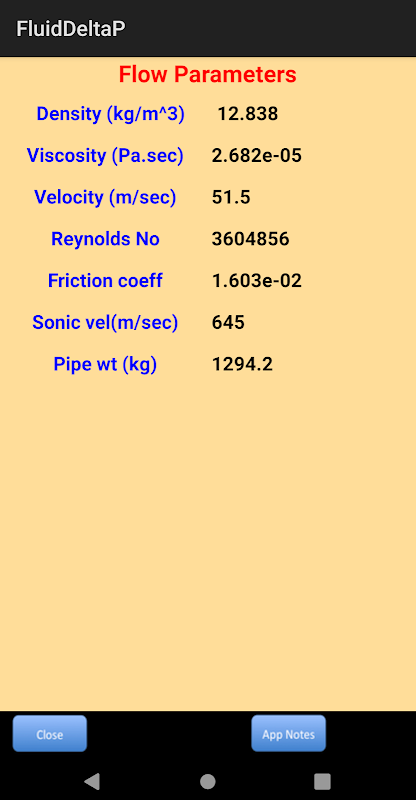

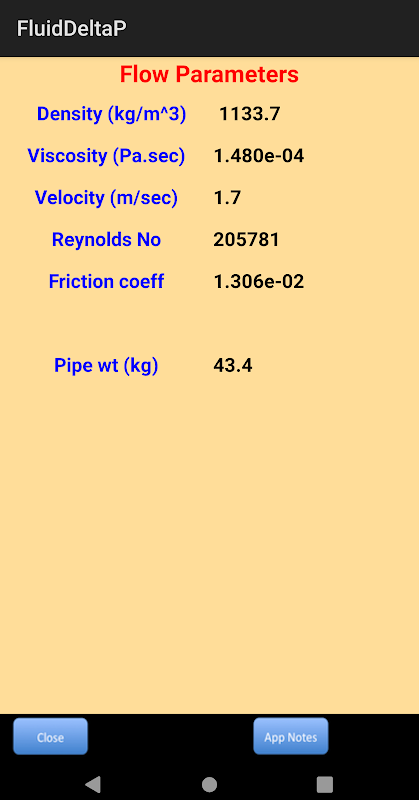

Parâmetros de fluxo:

A velocidade do fluido, o número de Reynolds e o coeficiente de atrito do tubo são computados como uma função do tamanho do tubo, densidade do fluido e viscosidade. App tem seu próprio algoritmo para calcular o coeficiente de atrito do tubo com base no fator de rugosidade e número de Reynolds sob condições de turbulência e para o laminar é puramente uma função do número de Reynolds e independentemente da rugosidade do tubo. Para maior precisão, os usuários podem editar o fator de rugosidade do tubo. Para gases, dados adicionais sobre a velocidade sônica são fornecidos para uma referência rápida. Isso também ajudaria na determinação da perda de pressão usando os métodos de outros usuários.

Notas do aplicativo lista as etapas e as diretrizes para usar esse aplicativo.

Unidade de medida:

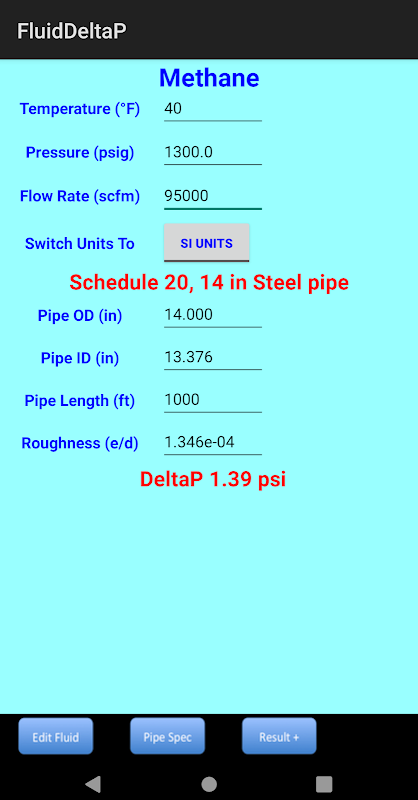

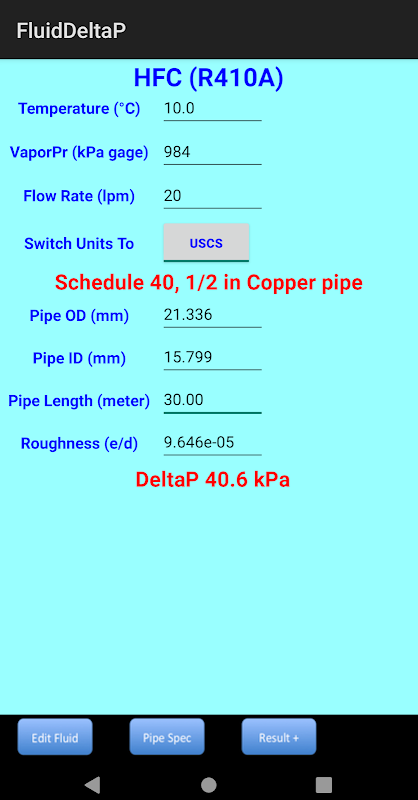

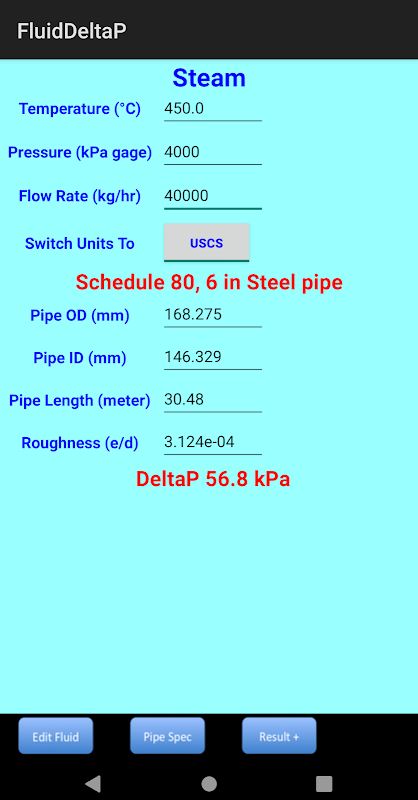

Os usuários podem alternar entre os padrões da unidade (SI ou USCS) e trabalhar com ambos os padrões, conforme mostrado no exemplo da captura de tela.
