Fluid DeltaP

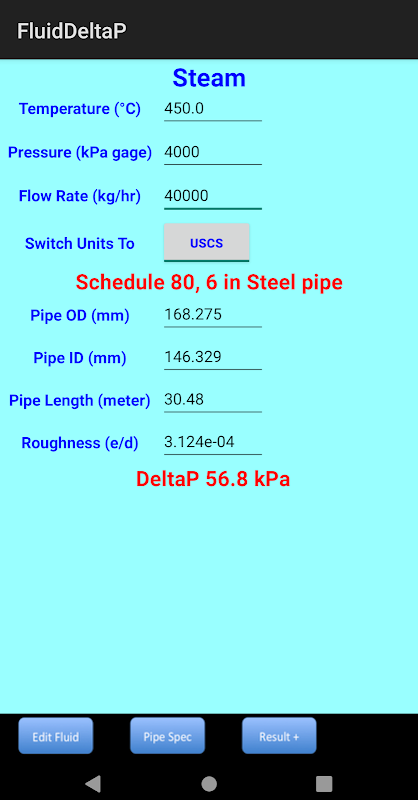

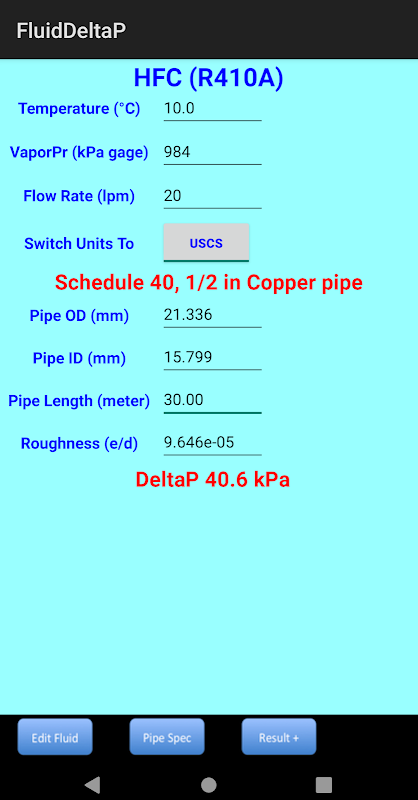

Ta aplikacja oblicza straty energii związane z transmisją płynów do zastosowań przemysłowych. Użytkownicy mogą wybrać z listy piętnastu najczęściej występujących płynów, harmonogramów i rozmiarów rur z różnymi materiałami konstrukcyjnymi, aby określić całkowitą stratę ciśnienia. Rozsądny wybór rozmiaru rury jest często kompromisem między kosztem początkowym a późniejszym kosztem energii związanym z przesyłaniem płynu z jednego punktu do drugiego. Dlatego aplikacja może być pomocnym narzędziem dla praktykujących inżynierów i projektantów w analizowaniu różnych matryc.

Strata ciśnienia jest obliczana za pomocą równania Darcy'ego, które daje dobre oszacowanie zarówno dla cieczy, jak i gazów. W przypadku gazów metoda ta jest ważna, jeśli prędkość płynu mieści się w granicach 40% jego prędkości dźwięku. Ponadto aplikacja zapewnia również wartości różnych parametrów przepływu, które są bardzo przydatne przy porównywaniu wyników przy użyciu innych metod.

Lista płynów:

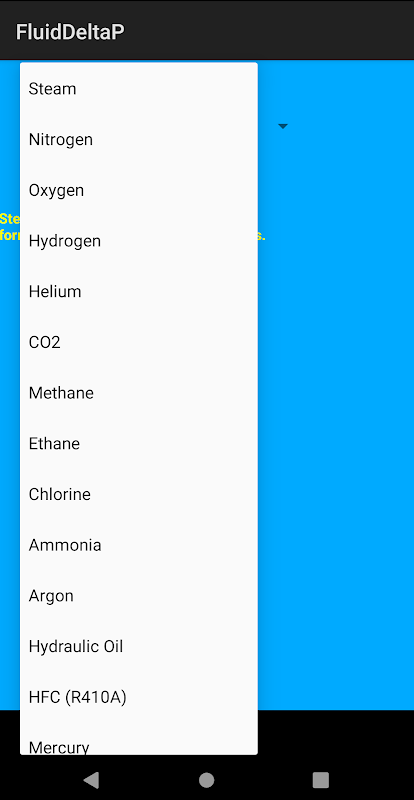

Powietrze, para wodna, woda, azot, tlen, wodór, hel, CO2, metan, etan, chlor, amoniak, argon, olej hydrauliczny, HFC (R410A), rtęć.

Harmonogramy rur:

10, 20, 30, 40, 60, 80, 100, 120, 140, 160.

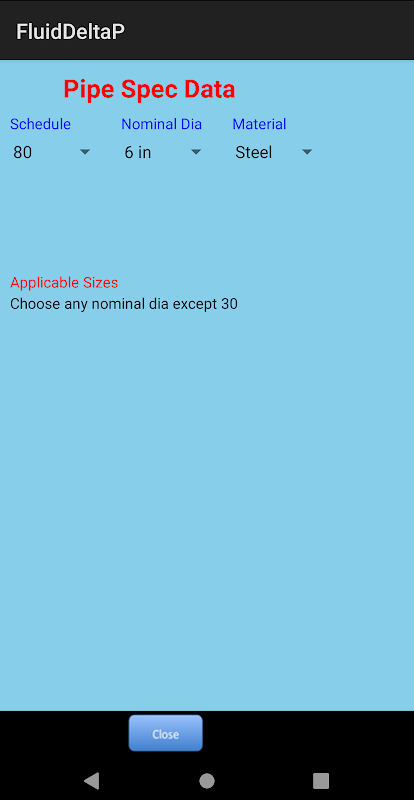

Użytkownicy mogą wybrać odpowiednie rozmiary poniżej średnicy nominalnej, dla których aplikacja zapewnia odpowiednią średnicę wewnętrzną i zewnętrzną.

Materiał konstrukcji:

Stal, SS, GI, CI, beton, miedź, aluminium, PCV, szkło, drewno, FRP, linia gumowa.

W oparciu o rozmiar, długość i materiał konstrukcji aplikacja podaje całkowitą masę rury do analizy kompromisu.

Parametry przepływu:

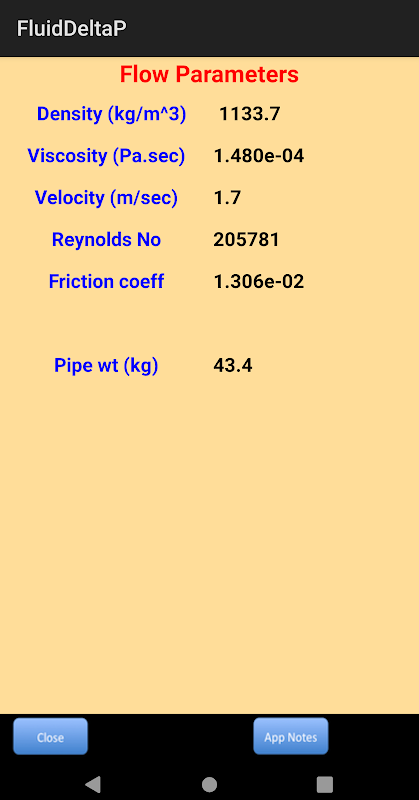

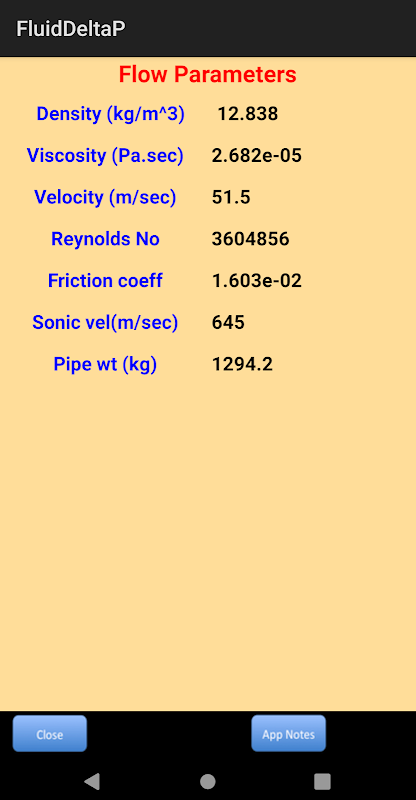

Prędkość płynu, liczbę Reynoldsa i współczynnik tarcia rury oblicza się jako funkcję rozmiaru rury, gęstości płynu i lepkości. Aplikacja ma własny algorytm do obliczania współczynnika tarcia rury na podstawie współczynnika chropowatości i liczby Reynoldsa w warunkach turbulentnych, a dla warstwowego jest to wyłącznie funkcja liczby Reynoldsa i niezależnie od chropowatości rury. Dla większej dokładności użytkownicy mogą edytować współczynnik chropowatości rury. W przypadku gazów podano dodatkowe dane dotyczące prędkości dźwięku w celu szybkiego odniesienia. Pomogłoby to również określić utratę ciśnienia przy użyciu metod innych użytkowników.

Notatki aplikacji gromadzą kroki i linie pomocnicze do korzystania z tej aplikacji.

Jednostka miary:

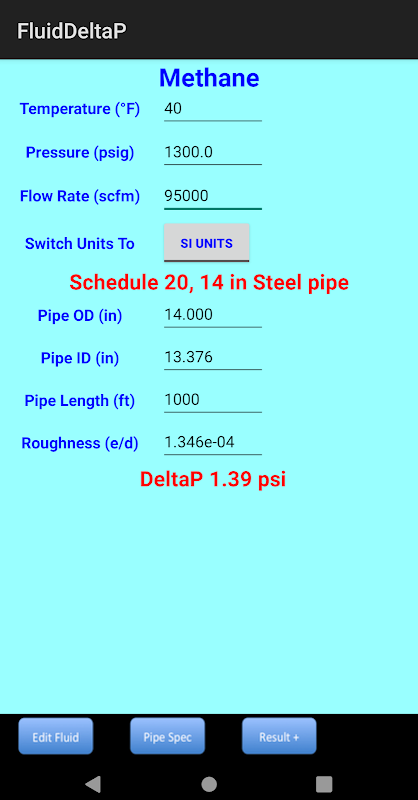

Użytkownicy mogą przełączać się między standardami jednostek (SI lub USCS) i pracować z obydwoma standardami, jak pokazano na przykładzie zrzutu ekranu.
