Fluid DeltaP

این برنامه محاسبه از دست دادن انرژی در انتقال مایعات برای کاربردهای صنعتی است. کاربران می توانند از لیستی از پانزده مایع رایج، برنامه های لوله و اندازه با مواد مختلف ساخت و ساز برای تعیین افت فشار کلی انتخاب کنند. انتخاب محسوس از اندازه لوله اغلب هزینه بین هزینه اولیه و هزینه های پس از آن در انتقال مایعات از یک نقطه به نقطه دیگر است. بنابراین، برنامه می تواند یک ابزار مفید برای تمرین مهندسان و طراحان در تجزیه و تحلیل ماتریس های مختلف باشد.

از دست دادن فشار با استفاده از معادله دارسی محاسبه شده است، که برآورد خوبی برای هر دو مایع و گاز است. برای گازها، این روش معتبر است اگر سرعت سیال در 40٪ از سرعت صوتی آن باشد. علاوه بر این، برنامه همچنین مقادیر پارامترهای مختلف جریان را فراهم می کند که در مقایسه نتایج با استفاده از روش های دیگر بسیار مفید است.

فهرست مایعات:

هوا، بخار، آب، نیتروژن، اکسیژن، هیدروژن، هلیم، CO2، متان، اتان، کلر، آمونیاک، آرگون، روغن هیدرولیک، HFC (R410A)، جیوه.

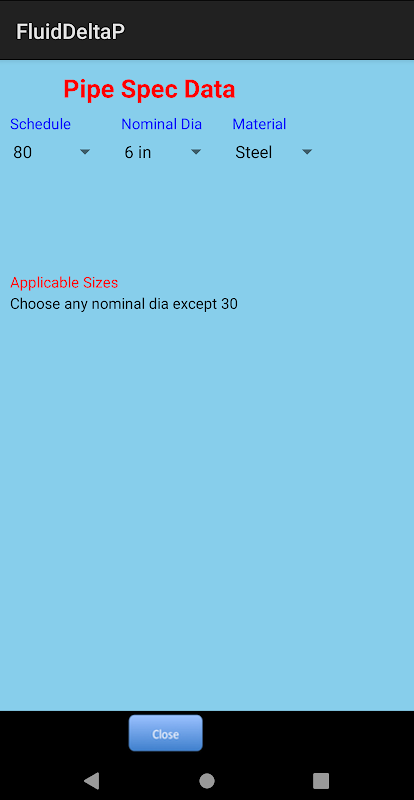

برنامه های لوله:

10، 20، 30، 40، 60، 80، 100، 120، 140، 160.

کاربران می توانند اندازه های قابل قبول را با قطر اسمی انتخاب کنند که برنامه آن قطر داخلی و خارجی آن را فراهم می کند.

ماده ساخت و ساز:

فولاد، SS، GI، CI، بتن، مس، آلومینیوم، PVC، شیشه، چوب، FRP، خط لاستیکی.

بر اساس اندازه، طول و مواد ساخت و ساز، برنامه وزن کل لوله را برای تجزیه و تحلیل تجاری می دهد.

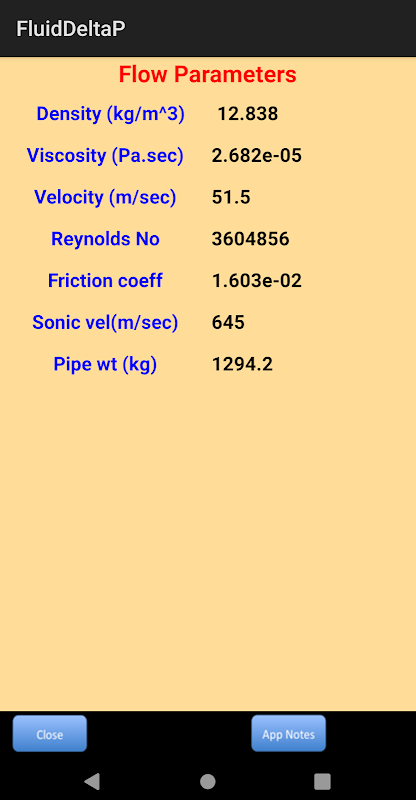

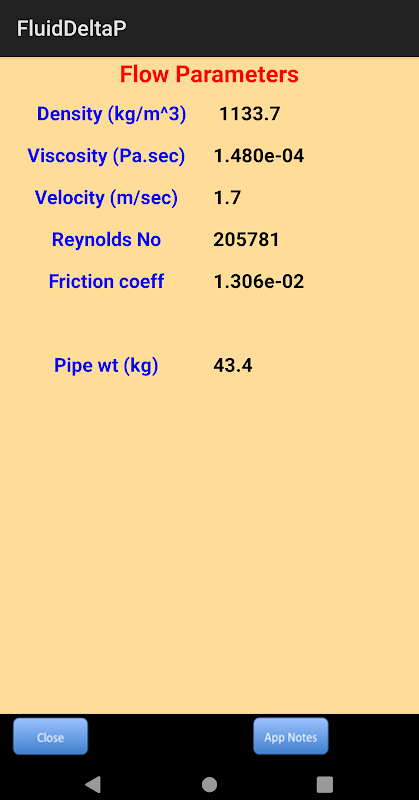

پارامترهای جریان

سرعت سیال، تعداد رینولدز و ضریب اصطکاک لوله به صورت تابع اندازه لوله، چگالی مایع و ویسکوزیته محاسبه می شود. الگوریتم خود الگوریتم خود را برای محاسبه ضریب اصطکاک لوله بر اساس فاکتور زبری و تعداد رینولدز در شرایط آشفتگی و برای لمینار صرفا عملکردی از تعداد رینولدز و صرف نظر از زبری بودن لوله است. برای دقت بیشتر کاربران می توانند عامل ناهمواری لوله را ویرایش کنند. برای گازها، اطلاعات اضافی در مورد سرعت صوتی برای مرجع سریع ارائه شده است. این نیز در تعیین میزان افت فشار با استفاده از روش های دیگر کاربر کمک می کند.

یادداشت های برنامه مراحل و راهنمای خطوط برای استفاده از این برنامه را انجام می دهد.

واحد اندازه گیری:

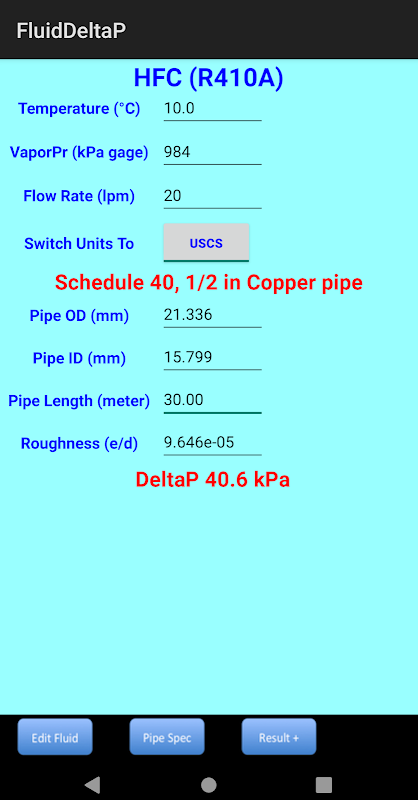

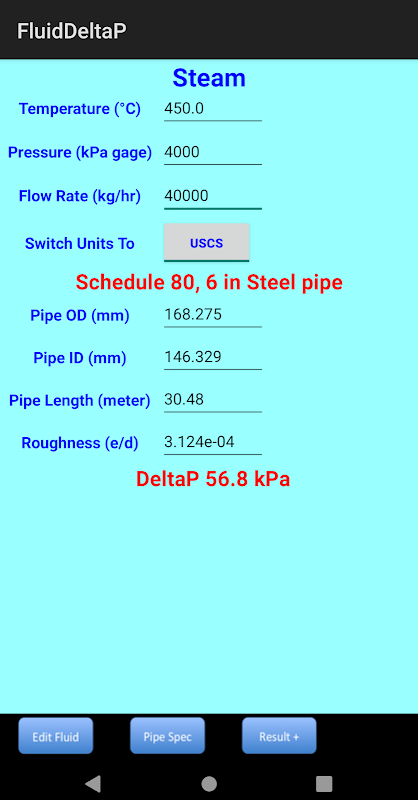

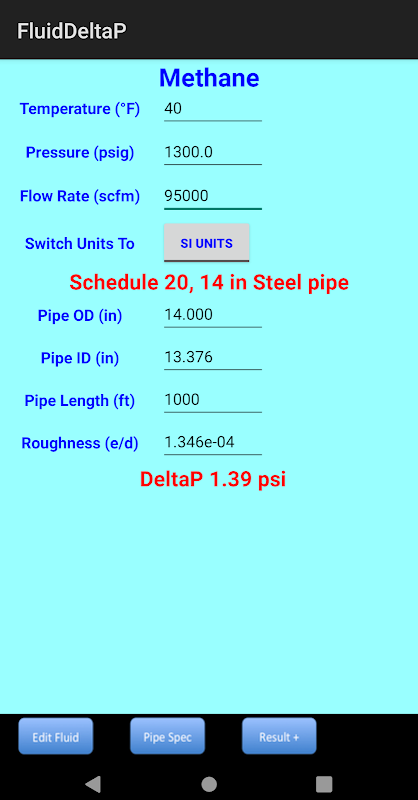

کاربران می توانند بین استانداردهای واحد (SI یا USCS) را تغییر دهند و با هر دو استاندارد کار کنند، همانطور که در نمونه بر روی صفحه نمایش نشان داده شده است.
