Fluid DeltaP

هذا التطبيق يحسب فقدان الطاقة تشارك في نقل السوائل للتطبيقات الصناعية. يمكن للمستخدمين الاختيار من قائمة خمسة عشر السوائل الأكثر شيوعًا ، وجداول الأنابيب وأحجامها بمواد مختلفة من البناء لتحديد فقدان الضغط الكلي. غالبًا ما يكون الاختيار الحكيم لحجم الأنبوب مفاضلاً بين التكلفة الأولية وتكلفة الطاقة اللاحقة المرتبطة بنقل السوائل من نقطة إلى أخرى. لذلك ، يمكن أن يكون التطبيق أداة مفيدة لممارسة المهندسين والمصممين في تحليل مصفوفة مختلفة.

يتم حساب فقدان الضغط باستخدام معادلة دارسي ، والتي تعطي تقديرًا جيدًا لكل من الغازات السائلة والغازات. بالنسبة للغازات ، تكون الطريقة صالحة إذا كانت سرعة المائع في حدود 40٪ من سرعتها الصوتية. بالإضافة إلى ذلك ، يوفر التطبيق أيضًا قيم معلمات التدفق المختلفة المفيدة جدًا في مقارنة النتائج باستخدام طرق أخرى.

قائمة السوائل:

الهواء ، البخار ، الماء ، النيتروجين ، الأكسجين ، الهيدروجين ، الهليوم ، ثاني أكسيد الكربون ، الميثان ، الإيثان ، الكلور ، الأمونيا ، الأرجون ، الزيت الهيدروليكي ، الهيدروفلوروكربون (R410A) ، الزئبق.

جداول الأنابيب:

10 ، 20 ، 30 ، 40 ، 60 ، 80 ، 100 ، 120 ، 140 ، 160.

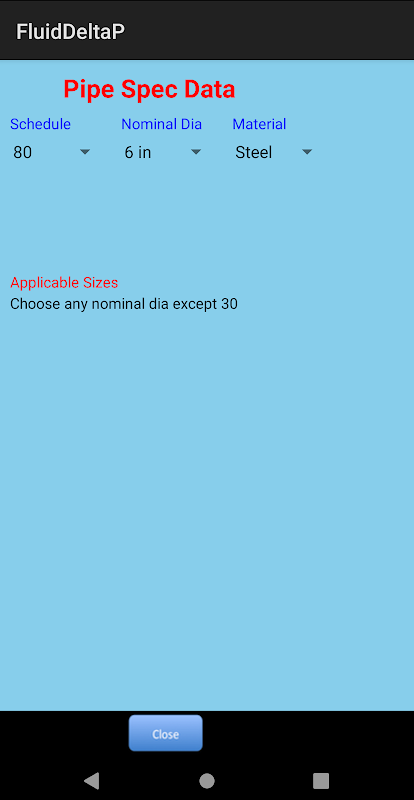

يمكن للمستخدمين اختيار الأحجام المطبقة تحت القطر الاسمي الذي يوفر التطبيق القطر الداخلي والخارجي المقابل.

مواد البناء:

الصلب ، ss ، gi ، ci ، ملموسة ، النحاس ، الألومنيوم ، pvc ، الزجاج ، الخشب ، فرب ، خط المطاط.

استنادًا إلى حجم وطول ومواد البناء ، يمنح التطبيق الوزن الإجمالي للأنبوب لتحليل المقايضة.

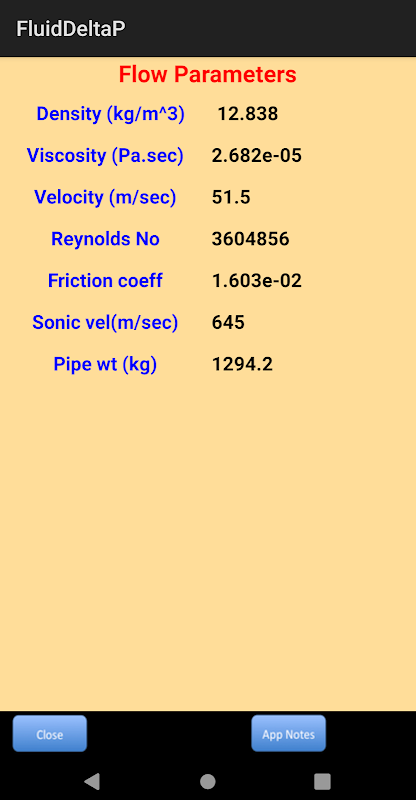

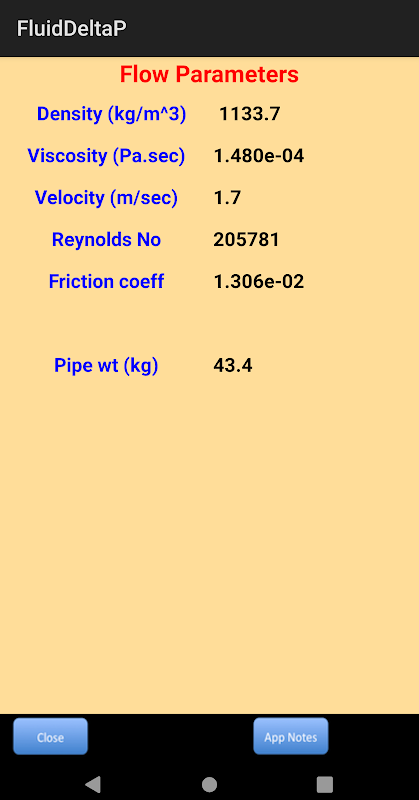

معلمات التدفق:

يتم حساب سرعة المائع ، وعدد رينولدز ، ومعامل احتكاك الأنابيب كدالة لحجم الأنبوب ، وكثافة السوائل واللزوجة. يحتوي التطبيق على خوارزمية خاصة به لحساب معامل احتكاك الأنابيب استنادًا إلى عامل الخشونة ورقم رينولدز في ظل ظروف مضطربة وبالنسبة للصفائح ، فهي وظيفة بحتة لعدد رينولدز وبغض النظر عن خشونة الأنبوب. لمزيد من الدقة ، يمكن للمستخدمين تحرير عامل خشونة الأنبوب. بالنسبة للغازات ، يتم توفير بيانات إضافية حول السرعة الصوتية كمرجع سريع. هذا من شأنه أن يساعد أيضا في تحديد فقدان الضغط باستخدام أساليب المستخدم الآخر.

تتضمن ملاحظات التطبيق الخطوات وخطوط التوجيه لاستخدام هذا التطبيق.

وحدة قياس:

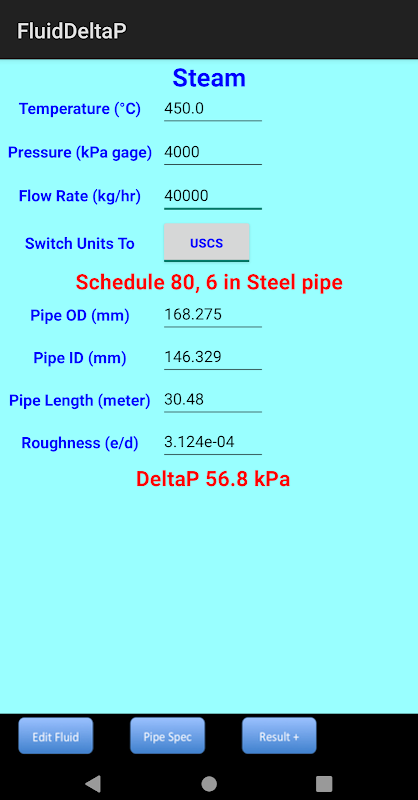

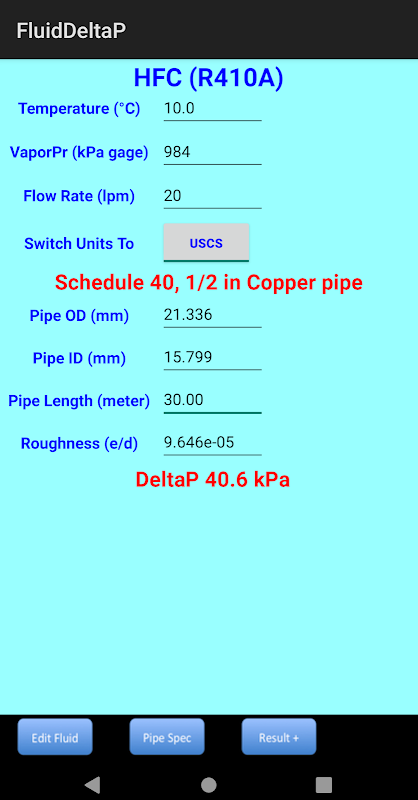

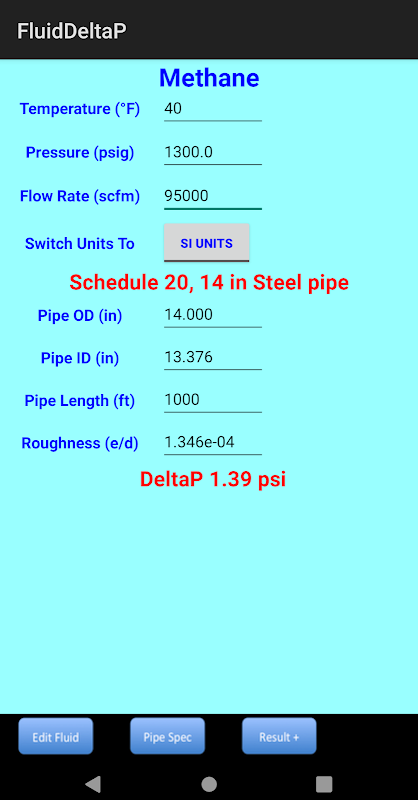

يمكن للمستخدمين التبديل بين معايير الوحدة (SI أو USCS) والعمل مع كلا المعيارين كما هو موضح في مثال لقطة الشاشة.
