Fluid DeltaP

このアプリは、産業用流体の伝達に伴うエネルギー損失を計算します。ユーザーは、15種類の最も一般的な流体、配管スケジュール、およびさまざまな構成材料のサイズから、全体の圧力損失を決定することができます。パイプサイズの賢明な選択は、ある地点から別の地点への流体の伝達に含まれる初期費用とその後のエネルギー費用との間のトレードオフです。したがって、このアプリは、さまざまな行列の分析においてエンジニアやデザイナーの練習に役立つツールになることができます。

圧力損失はDarcyの式を使って計算されます。これは液体と気体の両方に対して良い推定値を与えます。気体の場合、流速が音速の40％以内であれば、この方法は有効です。さらに、アプリはまた、他の方法を使用して結果を比較するのに非常に有用であるさまざまなフローパラメータの値を提供します。

流体のリスト

空気、蒸気、水、窒素、酸素、水素、ヘリウム、CO2、メタン、エタン、塩素、アンモニア、アルゴン、油圧オイル、HFC（R410A）、水銀。

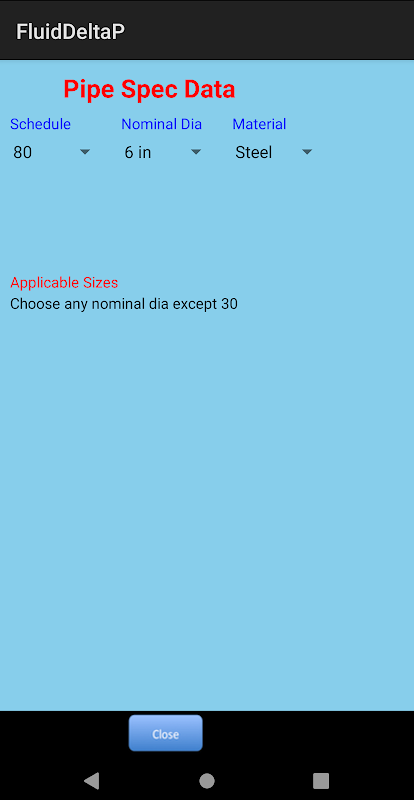

パイプスケジュール

１０、２０、３０、４０、６０、８０、１００、１２０、１４０、１６０。

ユーザーは、アプリが対応する内径と外径を提供する公称直径の下で適切なサイズを選択できます。

建設材料：

スチール、SS、GI、CI、コンクリート、銅、アルミニウム、PVC、ガラス、木材、FRP、ゴムライン。

サイズ、長さ、構造の材料に基づいて、アプリはトレードオフ分析のためにパイプの総重量を与えます。

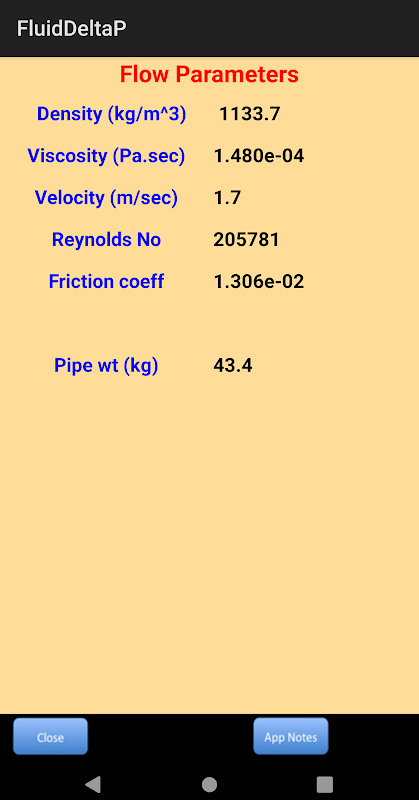

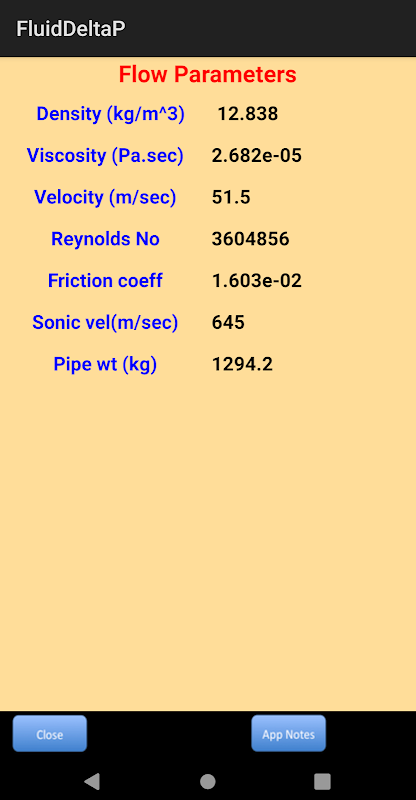

フローパラメータ：

流速、レイノルズ数、管摩擦係数は、管サイズ、流体密度、粘度の関数として計算されます。 Appは乱流条件下で粗さ係数とレイノルズ数に基づいて管摩擦係数を計算する独自のアルゴリズムを持っています、そして層流のためにそれは純粋にレイノルズ数の関数であり、管の粗さに関係なくです。より正確には、ユーザーはパイプ粗さ係数を編集することができます。ガスについては、音速に関する追加データが早見表として提供されています。これは、他のユーザーの方法を使用して圧力損失を判断するのにも役立ちます。

アプリノートには、このアプリを使用するための手順とガイドラインが記載されています。

測定単位：

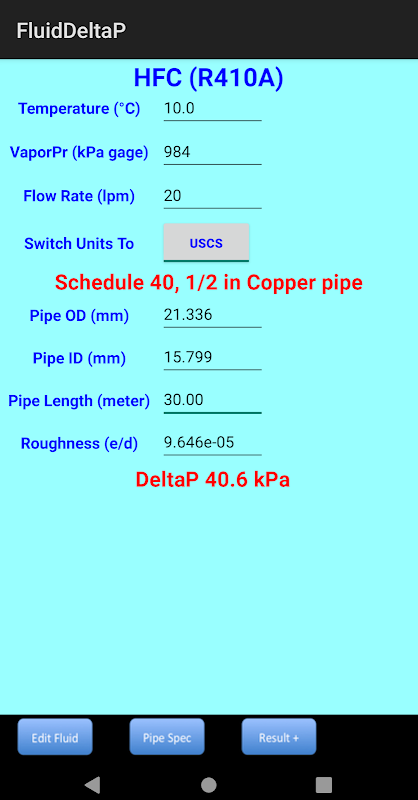

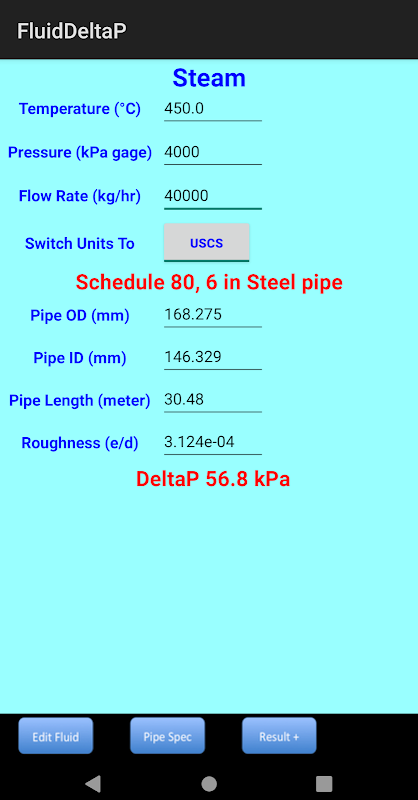

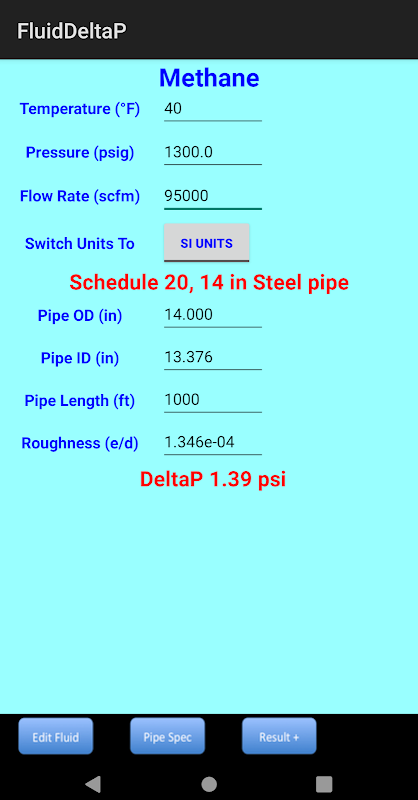

スクリーンショットの例に示すように、ユーザーは単位規格（SIまたはUSCS）を切り替えて両方の規格で作業できます。
