Fluid DeltaP

응용 프로그램은 파이프 및 도관의 유체 압력 강하를 계산합니다.

이 응용 프로그램은 산업용 애플 리케이션을위한 유체의 전송에 관련된 에너지 손실을 계산합니다. 사용자는 15 가지 가장 일반적인 유체, 파이프 일정 및 크기 목록을 선택하여 전체 압력 손실을 결정할 수 있습니다. 배관 크기를 적절하게 선택하면 유체가 한 지점에서 다른 지점으로 전달되는 데 소요되는 초기 비용과 후속 에너지 비용 간의 균형이 맞지 않는 경우가 있습니다. 따라서이 앱은 엔지니어와 디자이너가 서로 다른 매트릭스를 분석하는 데 유용한 도구가 될 수 있습니다.

압력 손실은 Darcy의 방정식을 사용하여 계산됩니다.이 방정식은 액체와 가스 모두에 대한 좋은 추정치를 제공합니다. 가스의 경우, 유체 속도가 음속의 40 % 이내이면이 방법이 유효합니다. 또한 앱은 다른 방법을 사용하여 결과를 비교하는 데 매우 유용한 다양한 흐름 매개 변수 값을 제공합니다.

유체 목록 :

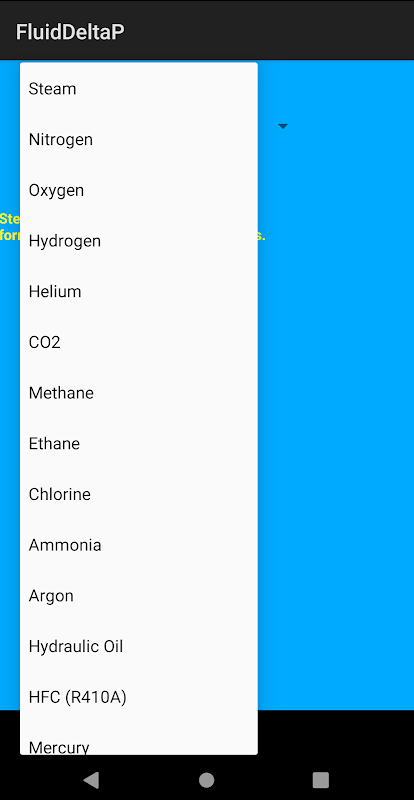

물, 질소, 산소, 수소, 헬륨, CO2, 메탄, 에탄, 염소, 암모니아, 아르곤, 유압 오일, HFC (R410A), 수은.

파이프 일정 :

10, 20, 30, 40, 60, 80, 100, 120, 140, 160을 포함한다.

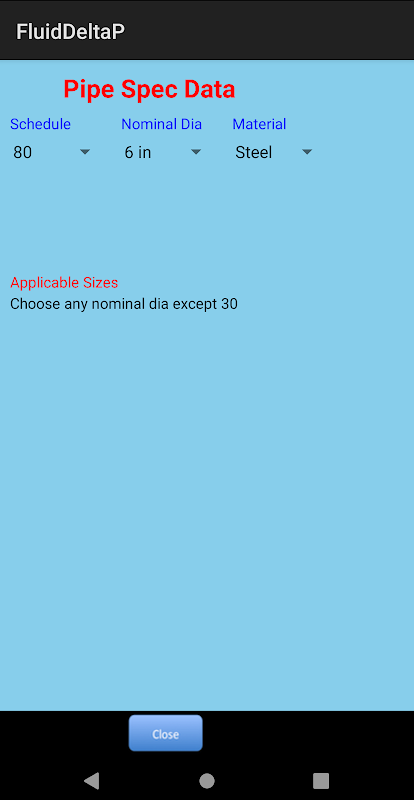

사용자는 공칭 직경에서 적용 가능한 크기를 선택할 수 있습니다.이 크기는 해당 내부 및 외부 직경을 제공합니다.

건축 자재 :

스틸, SS, GI, CI, 콘크리트, 구리, 알루미늄, PVC, 유리, 목재, FRP, 고무 라인.

구성의 크기, 길이 및 재료에 따라이 앱은 절충 분석을 위해 파이프의 총 중량을 제공합니다.

흐름 매개 변수 :

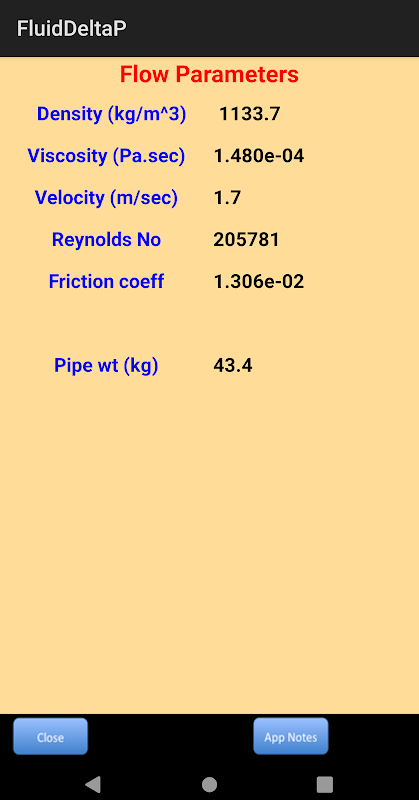

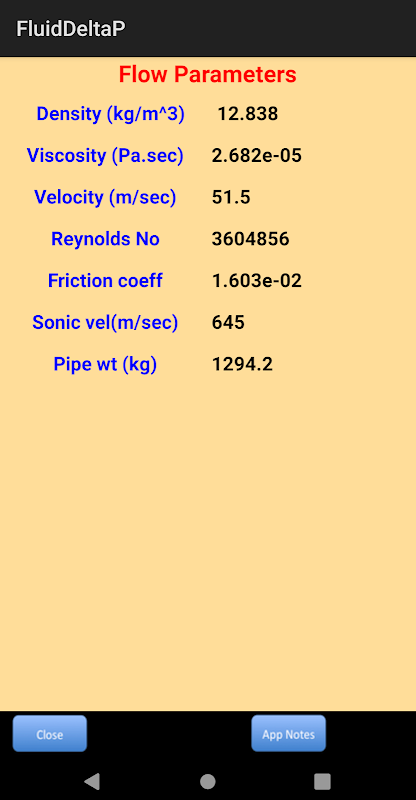

유체 속도, 레이놀즈 수 및 파이프 마찰 계수는 파이프 크기, 유체 밀도 및 점도의 함수로 계산됩니다. 응용 프로그램에는 난류 조건에서 거칠기 요소와 Reynolds 수를 기반으로 파이프 마찰 계수를 계산하는 자체 알고리즘이 있으며 층류의 경우 순전히 레이놀즈 수와 파이프 거칠기의 함수입니다. 정확도를 높이기 위해 파이프 거칠기 계수를 편집 할 수 있습니다. 가스의 경우 음속에 대한 추가 데이터가 빠른 참조를 위해 제공됩니다. 이것은 또한 다른 사용자의 방법을 사용하여 압력 손실을 결정하는 데 도움이됩니다.

앱 노트는이 앱을 사용하기위한 단계와 가이드 라인을 제공합니다.

측정 단위 :

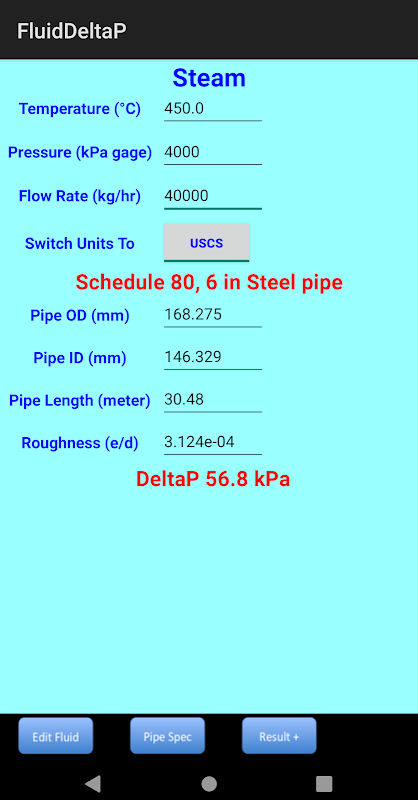

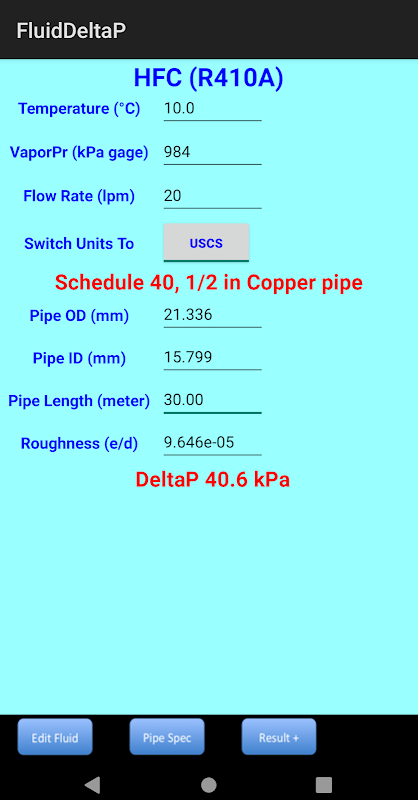

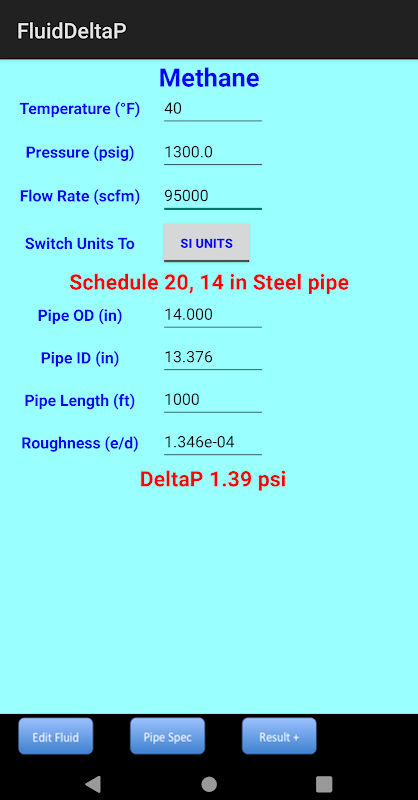

사용자는 단위 표준 (SI 또는 USCS)을 전환 할 수 있으며 스크린 샷 예제에서와 같이 두 표준을 모두 사용할 수 있습니다.
