Fluid DeltaP

แอพนี้คำนวณการสูญเสียพลังงานที่เกี่ยวข้องกับการส่งของเหลวสำหรับงานอุตสาหกรรม ผู้ใช้สามารถเลือกจากรายการของของเหลวที่พบมากที่สุดสิบห้าตารางท่อและขนาดด้วยวัสดุการก่อสร้างที่แตกต่างกันเพื่อตรวจสอบการสูญเสียความดันโดยรวม การเลือกขนาดท่ออย่างรอบคอบมักเป็นการแลกเปลี่ยนระหว่างต้นทุนเริ่มต้นและต้นทุนพลังงานที่ตามมาซึ่งเกี่ยวข้องกับการส่งของเหลวจากจุดหนึ่งไปยังอีกจุดหนึ่ง ดังนั้นแอพจึงเป็นเครื่องมือที่มีประโยชน์สำหรับฝึกวิศวกรและนักออกแบบในการวิเคราะห์เมทริกซ์ที่แตกต่างกัน

การสูญเสียความดันคำนวณโดยใช้สมการของดาร์ซีซึ่งให้การประมาณที่ดีสำหรับทั้งของเหลวและก๊าซ สำหรับก๊าซวิธีนี้ใช้ได้ถ้าความเร็วของไหลอยู่ภายใน 40% ของความเร็วโซนิค นอกจากนี้แอพยังให้ค่าพารามิเตอร์การไหลที่แตกต่างกันซึ่งมีประโยชน์มากในการเปรียบเทียบผลลัพธ์โดยใช้วิธีการอื่น

รายการของของไหล:

อากาศ, ไอน้ำ, น้ำ, ไนโตรเจน, ออกซิเจน, ไฮโดรเจน, ฮีเลียม, CO2, มีเทน, อีเทน, คลอรีน, แอมโมเนีย, อาร์กอน, น้ำมันไฮดรอลิก, HFC (R410A), ปรอท

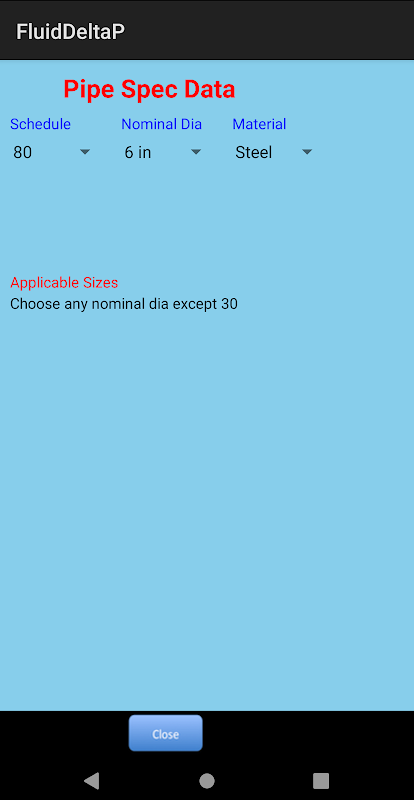

ตารางท่อ:

10, 20, 30, 40, 60, 80, 100, 120, 140, 160

ผู้ใช้สามารถเลือกขนาดที่ใช้งานได้ภายใต้เส้นผ่านศูนย์กลางที่ระบุซึ่งแอพนี้ให้เส้นผ่าศูนย์กลางภายในและภายนอกที่สอดคล้องกัน

วัสดุของการก่อสร้าง:

เหล็ก, SS, GI, CI, คอนกรีต, ทองแดง, อลูมิเนียม, PVC, แก้ว, ไม้, FRP, สายยาง

ขึ้นอยู่กับขนาดความยาวและวัสดุของการก่อสร้างแอพให้น้ำหนักรวมของท่อสำหรับการวิเคราะห์การแลกเปลี่ยน

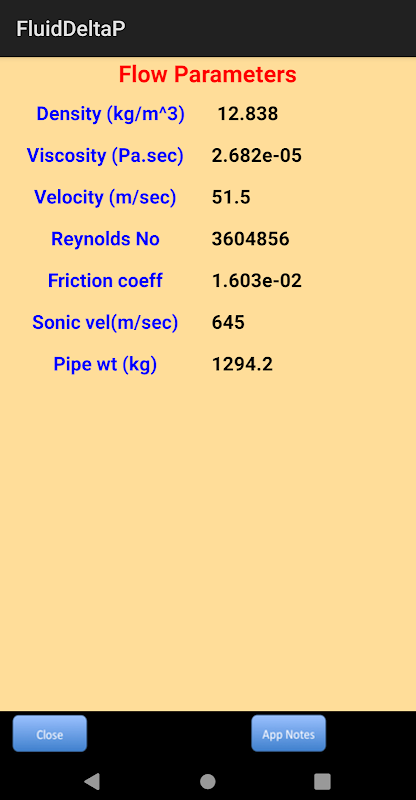

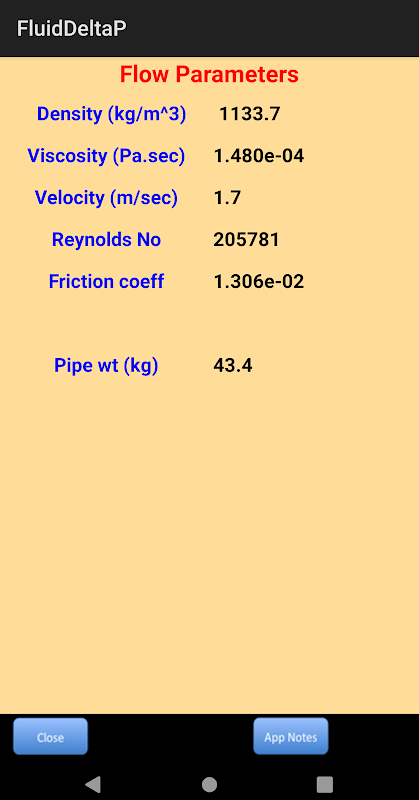

พารามิเตอร์การไหล:

ความเร็วของไหลจำนวนเรย์โนลด์สและค่าสัมประสิทธิ์แรงเสียดทานของท่อคำนวณจากขนาดท่อความหนาแน่นของของเหลวและความหนืด แอพมีอัลกอริธึมของตัวเองในการคำนวณค่าสัมประสิทธิ์แรงเสียดทานของท่อตามปัจจัยความขรุขระและหมายเลขเรย์โนลด์สภายใต้สภาพที่ปั่นป่วน เพื่อความแม่นยำมากขึ้นผู้ใช้สามารถแก้ไขปัจจัยความหยาบของท่อได้ สำหรับก๊าซมีข้อมูลเพิ่มเติมเกี่ยวกับความเร็วคลื่นเสียงเพื่อการอ้างอิงอย่างรวดเร็ว สิ่งนี้จะช่วยในการพิจารณาการสูญเสียแรงดันโดยใช้วิธีการของผู้ใช้อื่น

แอพบันทึกขั้นตอนและแนวทางในการใช้รายการแอพนี้

หน่วยวัด:

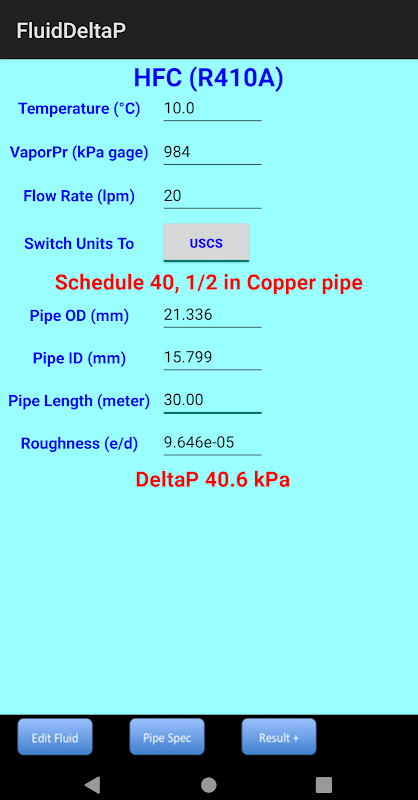

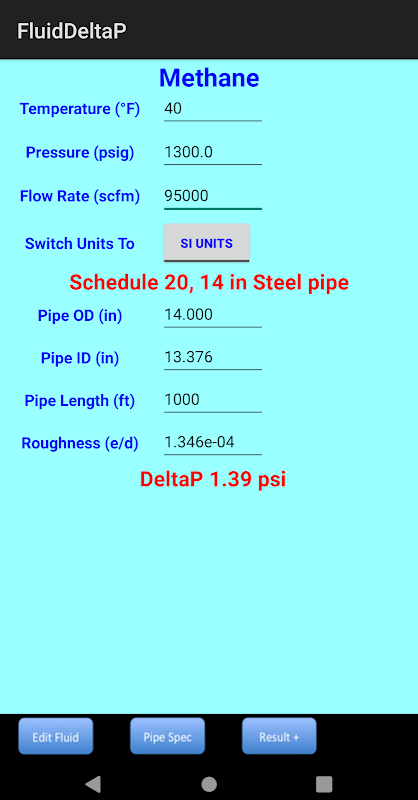

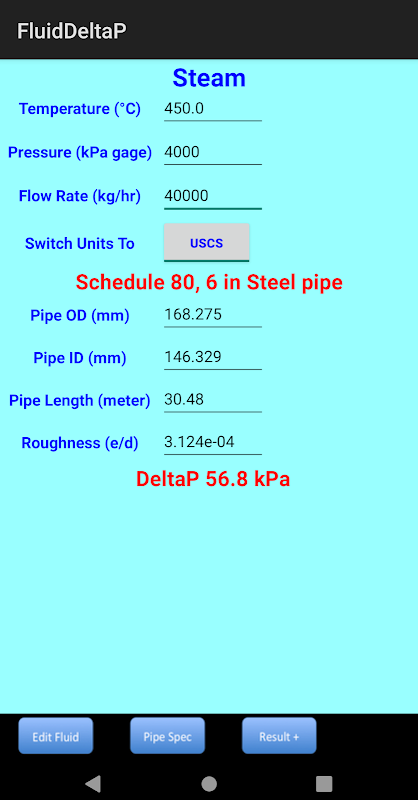

ผู้ใช้สามารถสลับระหว่างหน่วยมาตรฐาน (SI หรือ USCS) และทำงานกับทั้งสองมาตรฐานดังแสดงในตัวอย่างภาพหน้าจอ
