Código de resistência SMD

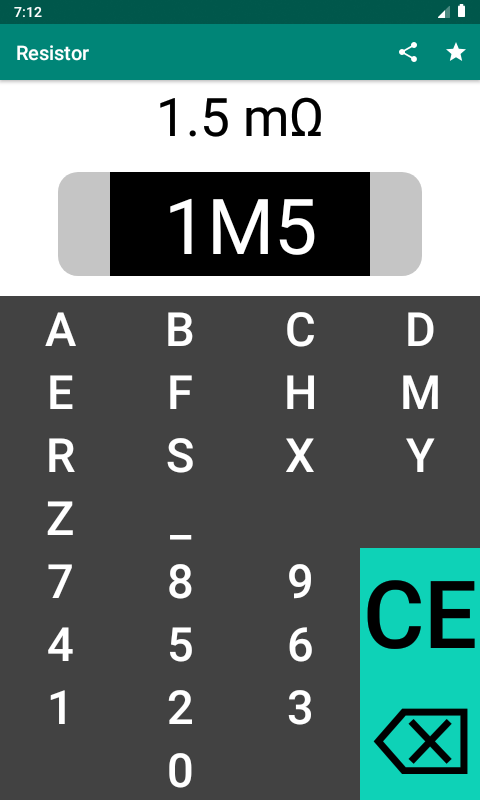

O aplicativo é uma calculadora de código SMD fácil de usar para calcular a resistência de um resistor. O aplicativo suporta os sistemas de codificação de 3 dígitos, 4 dígitos e EIA-96.

Resistor

Um resistor é um componente usado em circuitos elétricos para limitar o fluxo de corrente. A resistência de um resistor é medida em Ohms (Ω). Quando uma corrente (I) de um ampère passa por um resistor com uma queda de tensão (U) de um volt, a resistência de um resistor (R) corresponde a um ohm. Essa razão é representada pela lei de Ohm: R = U ÷ I.

código SMD

Os códigos nos resistores SMD identificam a resistência de um resistor. Existem vários sistemas de codificação que determinam a resistência de um resistor: 3 dígitos, 4 dígitos e EIA-96. A seguir, é descrito o significado de cada sistema de codificação.

3 dígitos

No sistema de codificação de três dígitos, os dois primeiros números indicam os dígitos significativos, onde o terceiro dígito especifica o multiplicador. O multiplicador indica quantos zeros devem ser adicionados aos dois dígitos significativos. Caso a resistência seja menor que 10 Ohms, a letra R é usada para indicar a posição do ponto decimal. A seguir, alguns exemplos são mostrados.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω ou 2 KΩ

5R5 = 5,5 Ω

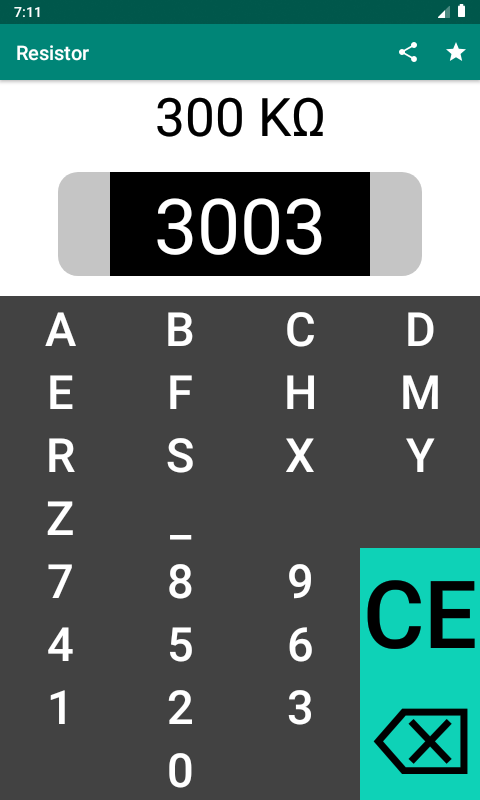

4 dígitos

O sistema de codificação de 4 dígitos é muito semelhante ao sistema de codificação de 3 dígitos. No sistema de codificação de quatro dígitos, os três primeiros dígitos indicam os dígitos significativos, onde o quarto dígito especifica o multiplicador. O multiplicador indica quantos zeros devem ser adicionados aos três dígitos significativos. Caso a resistência seja menor que 100 Ohms, a letra R é usada para indicar a posição do ponto decimal. A seguir, alguns exemplos são mostrados.

9100 = 910 Ω

2204 = 2,2 MΩ

0R10 = 0,1 Ω

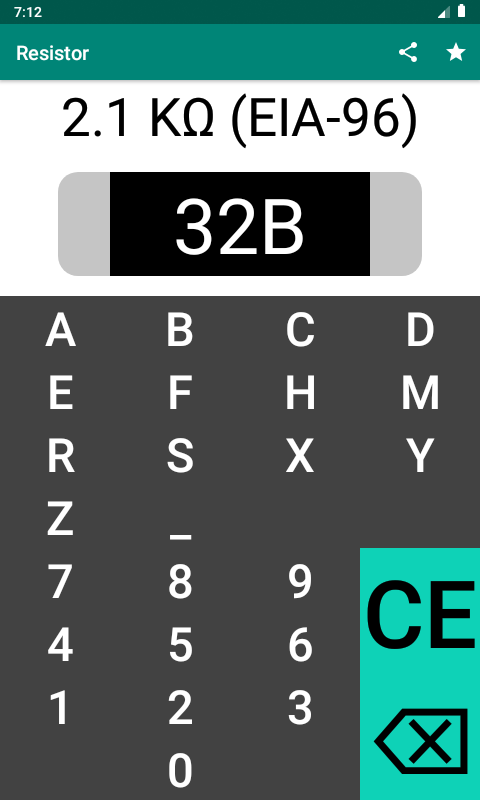

EIA-96

O sistema de codificação EIA-96 consiste em três caracteres. Os dois primeiros caracteres são dígitos, o que corresponde aos três dígitos significativos da resistência, de acordo com uma tabela de consulta. O terceiro caractere é uma letra que indica o fator de multiplicação da resistência. A seguir, alguns exemplos são mostrados.

40A = 255 Ω

12E = 1,3 MΩ

52F = 34 MΩ
