PayloadMonitor

Komatsu ICT Hydraulikbagger „PC200I-11-Typ (※ 1)“, und durch die Kommunikation durch diese Anwendung durchgeführt wird, automatisch Ladegewicht des Kippers zu messen. Dies ermöglicht es, den Ladeumfang zu maximieren und die Gesamtvolumenbelastung und das Transportvolumen zu erfassen.

【Merkmale】

(1) Das Ladegewicht ist beim Ladevorgang wie vorher bekannt!

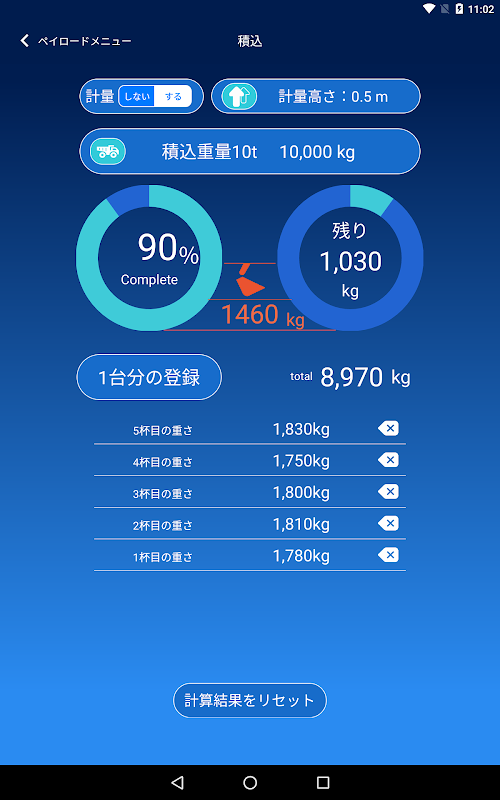

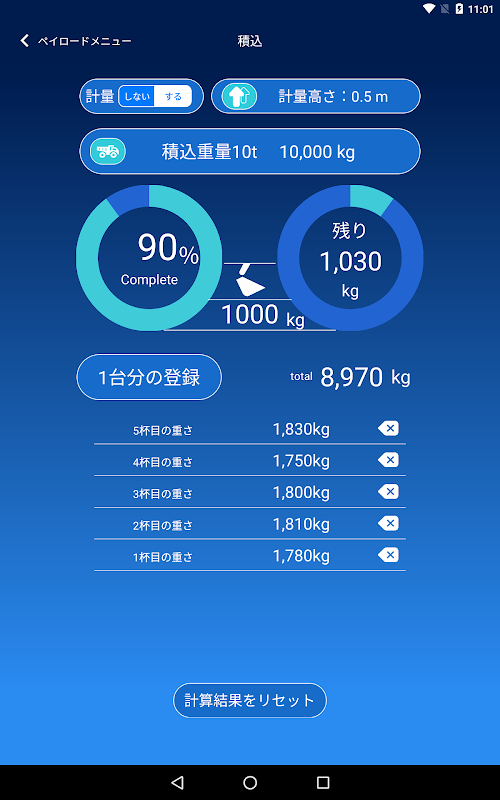

Sie können das Gewicht, das von der Schaufel des Hydraulikbaggers geladen wird, während des Ladevorgangs wie zuvor wiegen. Das Wägeresultat wird bei jedem Ladevorgang in Echtzeit auf dem Bildschirm "Ladeverwaltung" in Echtzeit angezeigt.

② Ergreifen Sie die Menge des transportierten Bodens aus dem Ladeergebnis · Das Volumen kann verwaltet werden!

Ergebnisse werden geladen, weil wir eine nachgewiesene Erfolgsbilanz wird aufgezeichnet als „Geschichte“ häufen sich, wenn Sie das „Gewicht“ kennen, die auf dem Muldenkipper in Angriff genommen, wurde in Muldenkipper „Menge“ transportiert wird auch in der Lage zu begreifen. wenn die Operation in Kombination mit einer anderen Anwendung „TRUCKVISION“ (※ 2), aus den erfassten Positionsinformationen und Arbeitsregistrierungsinformationen aus und lade Informationen erhielten aus „PayloadMonitor“, „TRUCKVISION“, auch die Menge und die Rückverfolgbarkeit von Transportbodenmanagement zum Beispiel, Es ist möglich, es als eine Arbeitsspur des Mülltransports zu verwenden.

③ Es führt zur Sicherheit des Muldenkippers!

Das Ladegewicht und Beladung möglich Restgewicht, so dass Sie in Echtzeit mit dieser Anwendung Laden überprüfen, die auf visuelle und sensorische bisher verlassen können in Smart mit maximaler Effizienz durchgeführt werden, in dem Gebiet zu einer verbesserten Produktivität beizutragen Sie können dabei auch Sicherheit tragen.

【Wie benutzt man】

① Starten Sie diese Anwendung.

② Die WLAN-Verbindung (* 3) wird zwischen dem Maschinenkörper und dem Tablet-Terminal, auf dem die Anwendung gestartet wurde, ausgeführt.

③ Wählen Sie "Wiegen / Wiegen" Sie das Gewicht des Eimers nicht nach der Arbeitssituation.

④ Stellen Sie beim Wiegen "Wiegehöhe" ein.

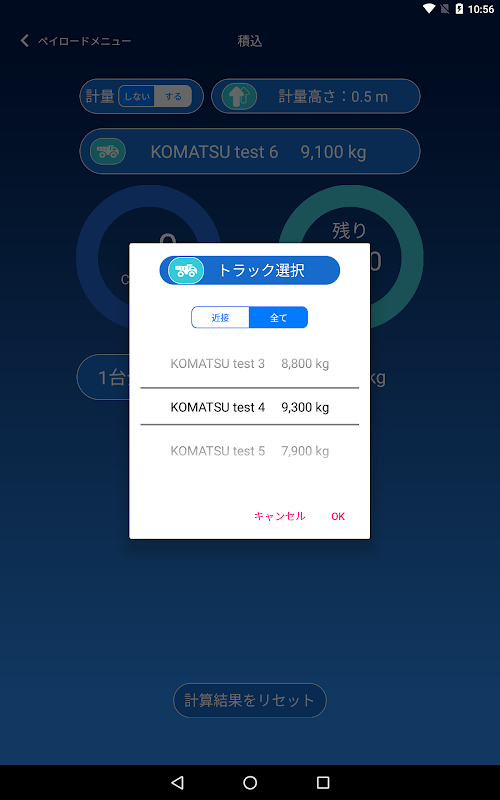

⑤ Wählen Sie den Muldenkipper, den Sie laden möchten. (* 4)

⑥ Wir werden "Laden wie gewohnt" durchführen.

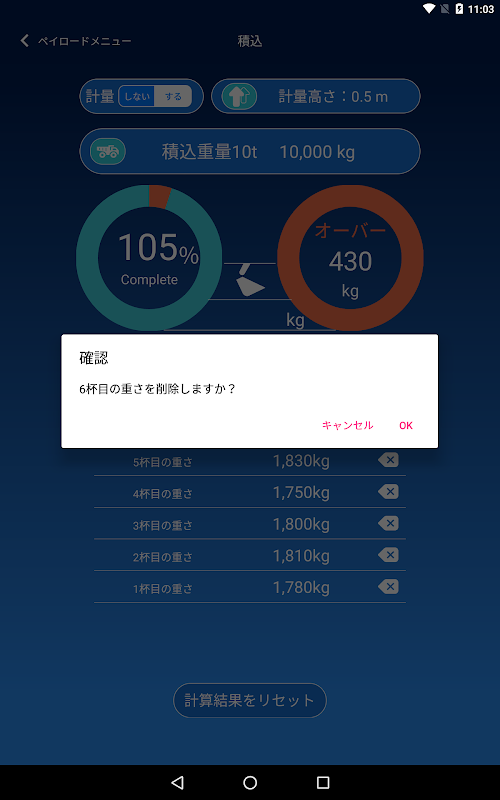

(Zu diesem Zeitpunkt, wenn, im Fall es überschritten wurde oder wenn die Zielbelastung des Wägeergebnisses war eine fehlerhafte Bestimmung, und Löschen wählen die Leistungsfähigkeit der betreffenden Wieder erneut gewogen.)

⑦ Nachdem das Laden des ausgewählten Muldenkippers abgeschlossen ist, wird "Ladedatensatz für ein Fahrzeug registrieren" ausgeführt.

* 1 Begrenzt auf PC200 I-11 Typ Armkranspezifikationen. (Stand August 2018)

※ 2 ohne die Verwendung von „Komatsu intelligenter Konstruktion Anwendung“ in der Vergangenheit nur im Fall von neu „TRUCKVISION“ app Ihre Nutzung, werden Sie Ihren Vertrag von separatem „TRUCKVISION“ app benötigen.

* 3 Die WLAN-Verbindung mit dem Maschinenkörper ist eine Verbindung durch ein vollständig geschlossenes Netzwerk, so dass Sie keinen Kommunikationsvertrag für das Tablet-Terminal benötigen. Es soll beachtet werden, dass, um die Wireless-LAN-Kommunikation zwischen dem Maschinenkörper und dieser Anwendung nach der Anmeldung von der Anwendung mit Smart Aufbau Cloud-Kontoinformationen der eigenen in dem „Access-Point-Management-System“, PC200i-11 durchzuführen, um (AC) anschließen möge , Und die drahtlose LAN - Kommunikation mit dem PC 200i - 11 (AC) wird durchgeführt.

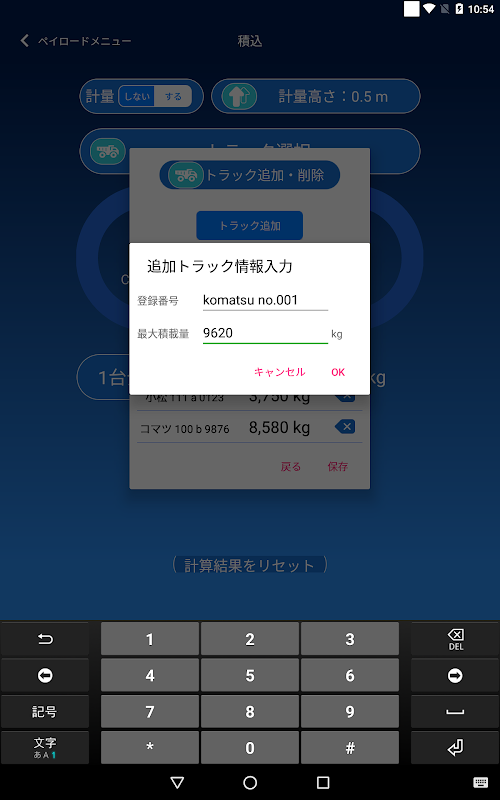

※ Wenn Sie mit 4 „PayloadMonitor“ Allein der folgenden maximalen Zuladung, vorregistriert worden: die vier Typen von anderen, können Sie eine maximale Belastbarkeit von bis zu 50 hinzufügen oder löschen. Es sollte beachtet werden, und einzelne des Muldenkippers durch jedes Verfahren angegeben, weil es eine einfache Funktion, die auf die detaillierte Verwaltung nicht durch die Wolke der Belastungsgeschichte entsprechen, wenn Sie es möchten, separat „TRUCKVISION“ in der App gegeben Verfahren und Bezahlung sind erforderlich.

Die maximale Ladekapazität wurde ursprünglich in dieser Anwendung registriert

Ladegewicht 8 t 8.000 kg

Ladegewicht 9 t 9.000 kg

Ladegewicht 10 t 10.000 kg

Ladegewicht 11 t 11.000 kg

【Hinweise】

● Bereiten Sie bei der Verwendung dieser Anwendung ein Tablet-Fixierwerkzeug vor, um das Tablet-Terminal in der Maschinenkabine zu installieren.

● Wenn Sie die Anwendung verwenden, verbraucht sie viel Strom. Verwenden Sie sie daher nach der Vorbereitung des Netzteils für das Tablet-Terminal.

● Tablet-Terminals und fest eingebauten Geräte und die Stromversorgungsanlagen, in einem Ort, der nicht mit dem Fahrbetrieb und das Sichtfeldes des Maschinenkörpers nicht stört, bitte installiert werden, um nicht zu fallen. Während des Betriebs können das Tablet-Terminal, stationäre Geräte und Stromversorgungsgeräte stören und herunterfallen, was zu Schäden, Verletzungen, schweren Verletzungen oder Tod führen kann.

● Zum Anbringen und Lösen von Tablet-Terminals und Halterungen den Maschinensperrhebel am Maschinenkörper in die Sperrposition bringen und den Motor abstellen.

● auf jeder Maschine Je vor und Bedarf ausgeführt wird, sollten Sie die Überprüfung und Bestätigung und den Zylinderhub Reset-Operation durchzuführen sind, ist in der Bedienungsanleitung beschrieben definiert sind, bitte auch die Bestätigung der ICT-Funktion durchgeführt.

● Betrieb auf dem Inhalt dieser Anwendung, so dass kein Kontakt ist oder eigener Sturz des Muldenkippers und anderer Baumaschinen und Feldarbeiter usw., benutzen Sie bitte den Umfang der Sicherheit überprüfen durchgeführt werden.

● Überprüfen Sie, ob der Fehler auf dem Monitor des Maschinenkörpers tritt nicht auf, wenn ein Fehler auf dem Monitor des Maschinenkörpers auftritt, das System zu beeinflussen und das Wiegeergebnis der Nutzlast Meter Wenn eine andere Maschine in der Anomalie Angst aufgetreten ist Bitte ergreifen Sie geeignete Maßnahmen gemäß der Monitor-Display-Nachricht.

● Nutzlastzähler unterliegt Schwankungen aufgrund von Bodenhaftung, Betriebsweise, Boden und so weiter. Verwenden Sie daher bitte das Displaygewicht als Richtlinie.

● Der Fehler zwischen dem Anzeigegewicht und dem tatsächlichen Gewicht hängt von der Betriebsart und den Betriebsbedingungen ab.

● Maschinenkörper mit der vorliegenden Anmeldung, und diese Funktion ist nicht ein Messgerät, das den Test bestanden hat, bitte die Transaktion und Zertifizierung nicht verwenden.

● Diese Anwendung misst die Last, wenn der Löffel die Wägehöhe vom Aushubvorgang bis zum Abbauvorgang durchläuft.

● die Fahrzeugkarosserie geneigt ist, oder wenn die Belastung in einem instabilen Zustand durchgeführt wird, werden Sie nicht in der Lage, richtig die Last zu messen. Bitte machen Sie die Ladearbeiten möglichst stabil.

● Achten Sie darauf, die Start-up-Inspektion und Wartung des Maschinenkörpers mit der vorliegenden Anmeldung verbunden werden.

● Für weitere Informationen Basismaschine Bedienungsanleitung, PC200i-11 Bedienungsanleitung, Tablet-App Bedienungsanleitung, smart Bauanwendung Bedienungsanleitung und lesen Sie bitte die Anweisungen, die mit Ihrer Tablet Endhalterung kamen und die Stromversorgungseinrichtung.
