PayloadMonitor

Благодаря автоматической связи с гидравлическим экскаватором Komatsu ICT «PC 200 I-11 type (* 1)» через это приложение автоматически измеряется вес груза на самосвал. Это позволяет максимизировать количество нагрузки и захватить общий объем загрузки и объем транспортировки.

[Функция]

(1) Загрузочный груз известен по загрузке, как и раньше!

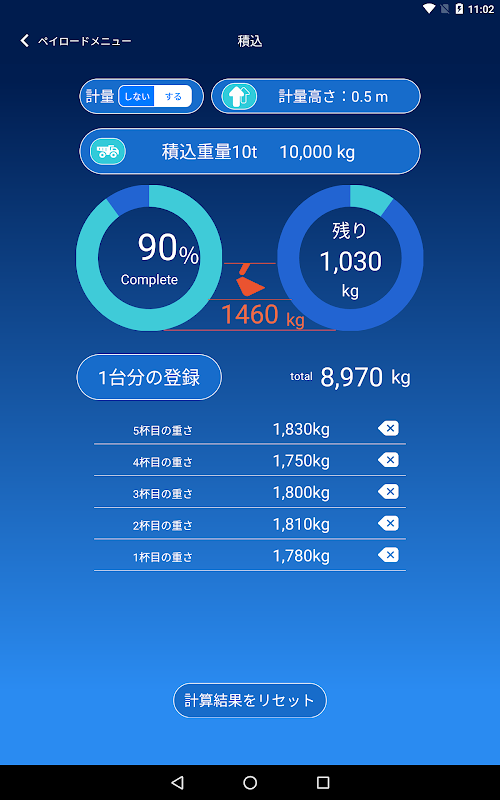

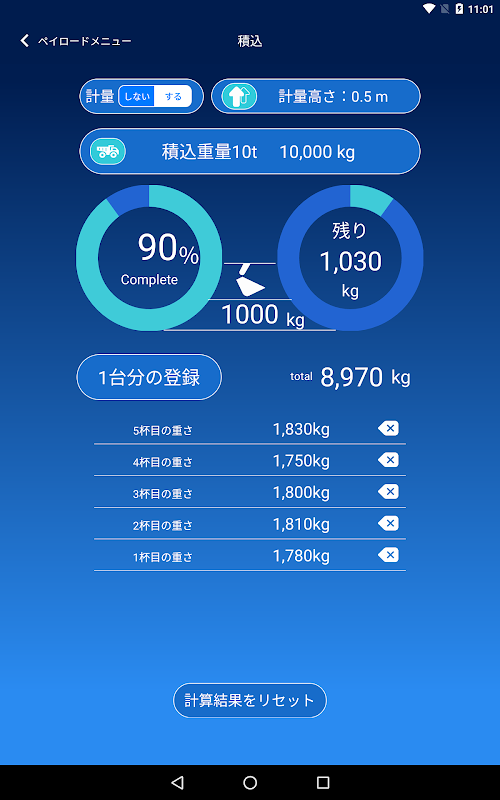

Вы можете весить вес, загруженный ведром гидравлического экскаватора, при выполнении операции погрузки, как и раньше. Результат взвешивания будет отображаться на этом приложении «экран управления загрузкой» в реальном времени каждый раз, когда выполняется операция загрузки.

② Погрузите грунт из загрузочного материала. · Можно регулировать громкость!

Результаты Загрузки потому что мы взгромоздить доказанный послужной список записываются как «история», если вы знаете, «вес» приступивший к самосвалу, были перевезены в самосвалах «количество» также будет в состоянии понять. Например, если операция в комбинации с другим приложение «TRUCKVISION» (※ 2), из полученной информации положения и работы регистрационной информации от и загрузки информации, полученной от «PayloadMonitor», «TRUCKVISION», также количество и отслеживания управления транспортом почвы Его можно использовать в качестве рабочего пути транспортировки свалки.

③ Это приводит к безопасности и безопасности самосвала!

Вес нагрузки и нагрузки возможно остаточный вес, так что вы можете проверить в режиме реального времени с помощью этого приложения, загрузка, которая не опиралась на зрительные и сенсорные до сих пор, может быть сделано в смарт с максимальной эффективностью, что способствует повышению производительности в области Вы также можете нести безопасность и безопасность.

【Как использовать】

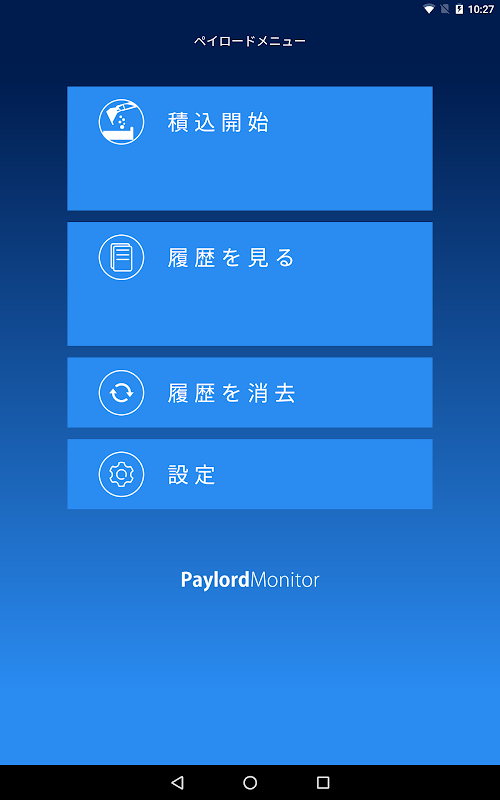

① Запустите это приложение.

② Подключение к беспроводной локальной сети (* 3) выполняется между корпусом машины и планшетным терминалом, который запустил приложение.

③ Выберите «Не взвешивайте / не взвешивайте» вес ковша в соответствии с рабочей ситуацией.

④ При взвешивании установите «Высота взвешивания».

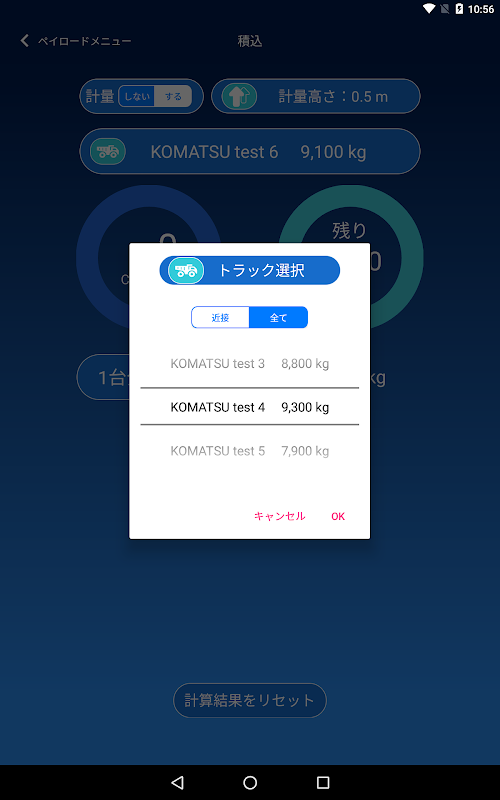

⑤ Выберите самосвал, который вы хотите загрузить. (* 4)

⑥ Мы выполним «Загрузка как обычно».

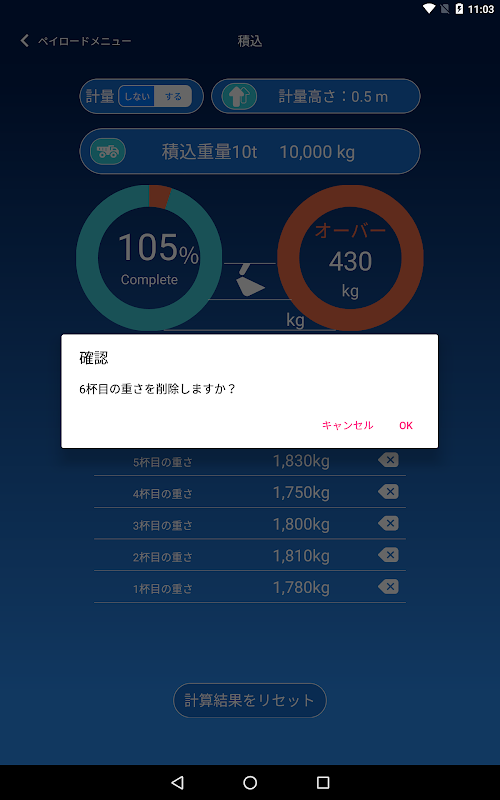

(В это время, если результат взвешивания был ошибочно оценен или превышен целевой загрузочной способности, выберите соответствующий результат и удалите его и снова взвешивайте.)

⑦ После завершения загрузки на выбранный самосвал завершена запись «Регистрация загрузочной записи для одного автомобиля».

В случае

* 1 Ограничено спецификациями ручного крана PC200 I-11. (По состоянию на август 2018 года)

※ 2 без использования «Komatsu смарта-строительного назначения» в прошлом, в случае нового «TRUCKVISION» приложение только ваше использование, вам понадобится ваш контракт раздельного «TRUCKVISION» приложение.

* 3 Подключение к беспроводной локальной сети с корпусом машины - это соединение по полностью закрытой сети, поэтому вам не нужен договор связи для терминала планшета. Следует отметить, что для выполнения беспроводной связи LAN между машиной и телом этого приложением, после входа в системе из приложения с помощью смарт-информации строительства облака счет собственных в «системе управления точкой доступа», PC200i-11 хочет подключиться (AC) , И связь с беспроводной локальной сетью с ПК 200i - 11 (AC) будет выполнена.

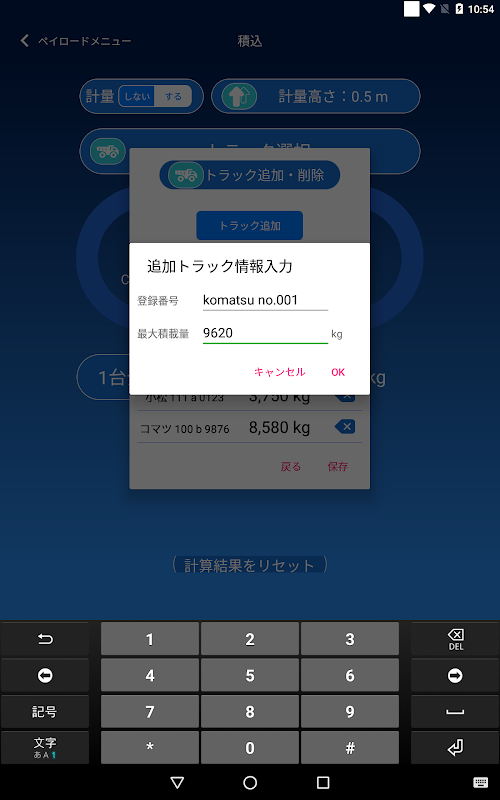

※ 4 При использовании только «PayloadMonitor» вы можете добавить / удалить до 50 максимальных загрузочных мощностей в дополнение к следующей максимальной грузоподъемности: 4 типа заблаговременно. Поскольку это простая функция, которая не соответствует индивидуальному обозначению самосвала произвольным способом или подробному управлению историей загрузки облаком, если вы этого хотите, отдельно установите «TRUCKVISION», Требуется процедура и оплата.

Максимальная загрузочная способность, первоначально зарегистрированная в этом приложении

Масса груза 8 т 8 000 кг

Масса груза 9 т 9 000 кг

Масса груза 10 т 10 000 кг

Масса груза 11 т 11 000 кг

[Примечания]

● При использовании этого приложения подготовьте инструмент для фиксации планшета для установки терминала планшета в кабине машины.

● При использовании приложения он потребляет значительное количество энергии, поэтому, пожалуйста, используйте его после подготовки устройства питания к терминалу планшета.

● Установите терминал планшета, стационарное оборудование и электропитание, чтобы они не падали, где они не мешают работе и виду корпуса машины. Во время работы терминал планшета, стационарное оборудование и оборудование электропитания могут вмешиваться и падать, вызывая повреждения, травмы, серьезные травмы или смерть.

● Чтобы прикрепить и отсоединить терминалы и крепления планшета, установите рычаг блокировки машины на корпусе машины в положение блокировки и остановите двигатель.

● Перед началом работы машины и при необходимости выполните проверку и подтверждение, указанные в руководстве по эксплуатации, и сбросьте ход цилиндра, прежде чем проверять функцию ИКТ.

● Подтвердите окружающую среду, чтобы не контактировать с самосвалом, другими строительными машинами, рабочими на месте и т. Д., Или опрокинуться на себя относительно содержания этого приложения.

● Проверьте, действительно ли не происходит ошибка на мониторе корпуса машины, если ошибка происходит на мониторе корпуса машины, влияющие на систему и результат взвешивания счетчика полезной нагрузки Если какая-либо другая машина в неисправно страх Пожалуйста, примите соответствующие меры в соответствии с сообщением монитора.

● Измеритель полезной нагрузки может быть изменен из-за адгезии почвы, способа работы, почвы и т. Д. Поэтому, пожалуйста, используйте вес дисплея в качестве руководства.

● Ошибка между весом дисплея и фактическим весом зависит от метода работы и условий эксплуатации.

● Поскольку это приложение и корпус машины, имеющие эту функцию, не являются измерительными приборами, прошедшими сертификацию, пожалуйста, не используйте для транзакции / сертификации.

● Это приложение измеряет нагрузку, когда ковш проходит через высоту взвешивания от процесса раскопок до процесса удаления земли.

● Если кузов автомобиля наклонен или загружен в неустойчивом состоянии, нагрузка не может быть правильно измерена. По возможности, загружайте работу как можно более стабильной.

● Обязательно проверяйте начало работы и текущее обслуживание основного корпуса, которое должно быть подключено к этому приложению.

● Для получения дополнительной информации ознакомьтесь с инструкцией по эксплуатации базовой машины, руководством по эксплуатации ПК 200i-11, руководством по эксплуатации планшетов, руководством по эксплуатации интеллектуального устройства, а также инструкцией по установке крепежного устройства планшета и принадлежностями для электропитания.
