PayloadMonitor

Komatsu ICT hydraulische graafmachine "PC200I-11 type (※ 1)" en door het uitvoeren van communicatie via deze toepassing, het automatisch meten laadgewicht van de dump truck. Dit maakt het mogelijk om de beladingshoeveelheid te maximaliseren en om het totale volumelading- en transportvolume te begrijpen.

[Feature]

(1) Het laadgewicht is bekend door laden zoals hiervoor!

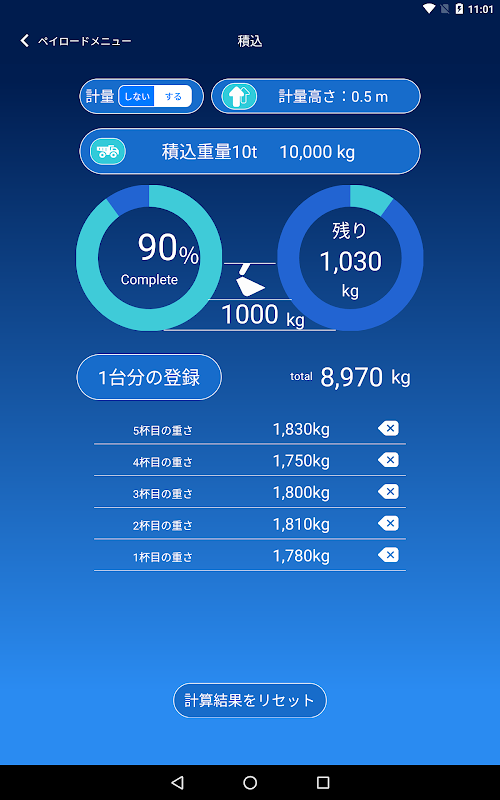

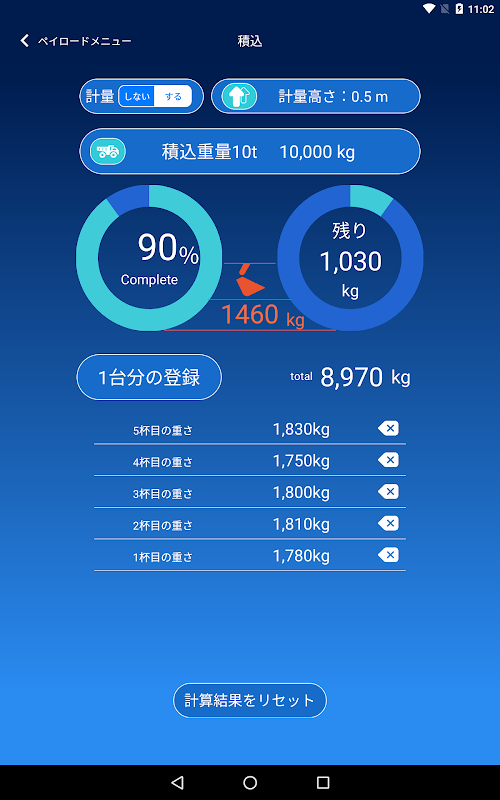

U kunt het gewicht dat door de graafbak van de hydraulische graafmachine wordt geladen, tijdens het laden zoals voorheen, wegen. Het weegresultaat wordt in deze applicatie "loading management screen" getoond in real time elke keer dat de laadhandeling wordt uitgevoerd.

② Grijp de hoeveelheid getransporteerde grond van het laadresultaat · Het volume kan worden beheerd!

Resultaat wordt geladen omdat we zullen opstapelen een bewezen track record wordt opgenomen als "geschiedenis", als je weet dat het "gewicht", die begonnen aan de dump truck, werd vervoerd in dump trucks "hoeveelheid" zal ook in staat zijn om te begrijpen. Bijvoorbeeld, indien de werking in combinatie met een andere applicatie "TRUCKVISION" (※ 2), van de verkregen positie-informatie en werken registratiegegevens van en het laden van informatie van "PayloadMonitor," "TRUCKVISION", ook de hoeveelheid en de traceerbaarheid van transport bodembeheer Het is mogelijk om het te gebruiken als een werkpad van dumptransport.

③ Het leidt tot veiligheid en beveiliging van de kiepwagen!

De laadgewicht en laden mogelijk resterende gewicht, zodat u in real-time met deze toepassing, laden, die zich op visuele en sensorische tot nu toe kan controleren, kan worden gedaan in smart op maximale efficiëntie, wat bijdraagt ​​aan een verbeterde productiviteit in het veld Je kunt ook veiligheid en beveiliging tijdens het doen dragen.

【Hoe te gebruiken】

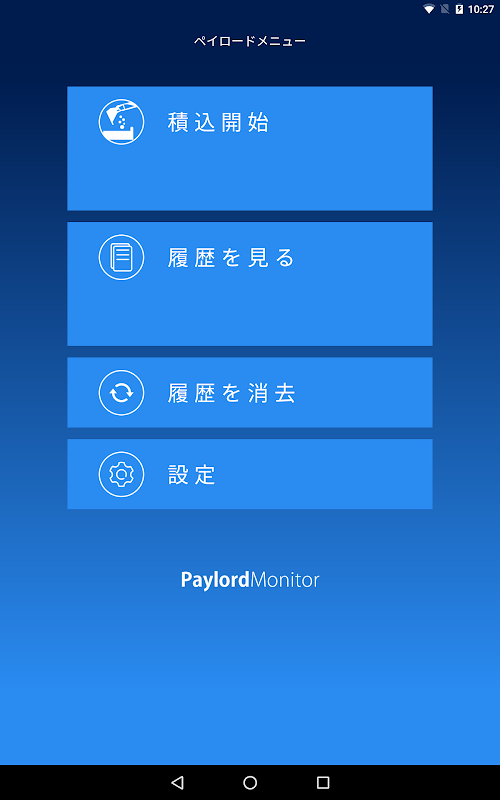

① Start deze applicatie.

② Draadloze LAN-verbinding (* 3) wordt uitgevoerd tussen de machinebehuizing en de tabletterminal waarop de toepassing is gestart.

③ Kies "Weeg / Weeg niet" het gewicht van de bak in overeenstemming met de werksituatie.

Set Stel bij het wegen "Weeghoogte" in.

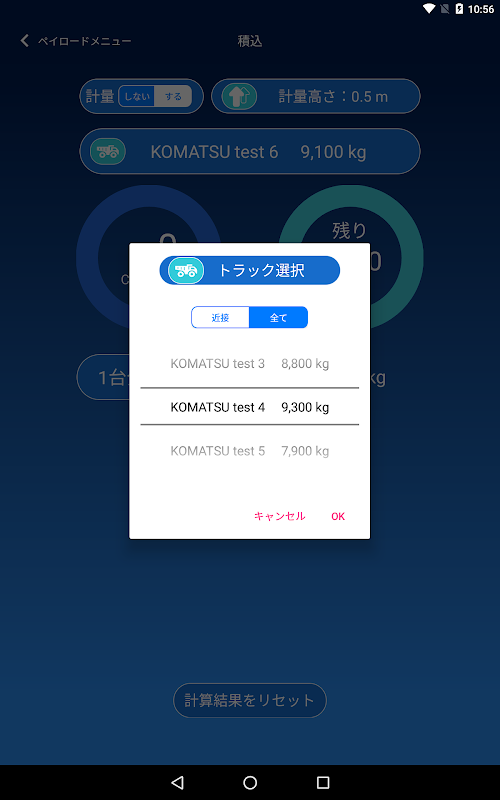

⑤ Selecteer de dumpwagen die u wilt laden. (* 4)

⑥ We voeren "Laden zoals gebruikelijk" uit.

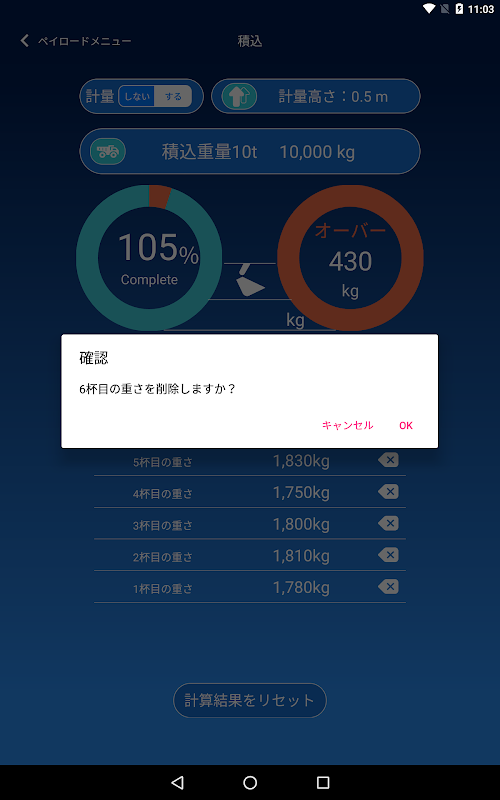

(Op dit moment als, in het geval deze is overschreden of als de doellading van het weegresultaat was onjuiste vaststelling en selecteer Verwijderen de uitvoering van de desbetreffende opnieuw opnieuw gewogen.)

Is Nadat het laden naar de geselecteerde kiepauto is voltooid, is "Registratie laadrecord voor één voertuig registreren" voltooid.

In het geval

* 1 Beperkt tot PC200 I-11 type armkraanspecificaties. (Vanaf augustus 2018)

※ 2 zonder het gebruik van "Komatsu slimme constructie applicatie" in het verleden, in het geval van nieuwe "TRUCKVISION" app alleen uw gebruik, zult u uw contract uit verschillende "TRUCKVISION" app nodig.

* 3 Draadloze LAN-verbinding met de machinebehuizing is een verbinding via een volledig gesloten netwerk, zodat u geen communicatiecontract voor de tabletterminal nodig hebt. Opgemerkt dient te worden dat, met het oog op de draadloze LAN-communicatie tussen de machine lichaam en deze toepassing uit te voeren, na het inloggen van de toepassing met behulp van een slimme constructie wolk accountgegevens van je eigen in de "access point management system", PC200i-11 verbinding wilt maken (AC) , En draadloze LAN-communicatie met de PC 200i - 11 (AC) zal worden uitgevoerd.

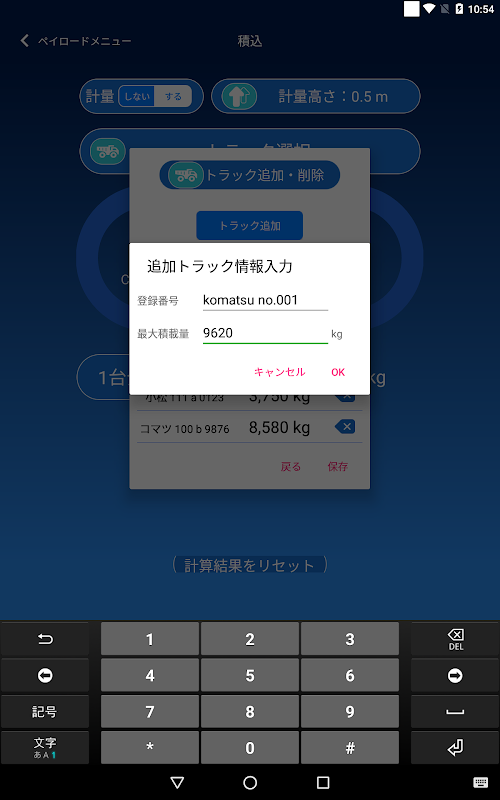

※ Als u gebruik maakt van 4 "PayloadMonitor" Alleen al de volgende maximale belading die vooraf is geregistreerd: de vier types van de andere, kunt u toevoegen of een maximale laadcapaciteit van maximaal 50 te verwijderen. Opgemerkt dient te worden, en de individuele van de dump truck die door elke methode, want het is een eenvoudige functie die niet overeenkomt met de gedetailleerde beheer van het laden geschiedenis van de cloud, als u wilt daar, afzonderlijk "TRUCKVISION" gegeven in de app Procedure en betaling zijn verplicht.

Maximale laadcapaciteit die aanvankelijk in deze toepassing is geregistreerd

Laadgewicht 8 t 8.000 kg

Laadgewicht 9 t 9.000 kg

Laadgewicht 10 t 10.000 kg

Gewicht laden 11 t 11.000 kg

[Notes]

● Bereid bij het gebruik van deze toepassing een tabletbevestigingstool voor het installeren van de tabletterminal in de machinecabine.

● Als u de toepassing gebruikt, verbruikt deze aanzienlijk veel stroom, dus gebruik deze nadat u het voedingsapparaat hebt voorbereid op de tabletterminal.

● Installeer de tabletterminal, vaste apparatuur en voedingsapparatuur zodat ze niet vallen waar deze de werking en het zicht op de machinebehuizing niet verstoren. Tijdens gebruik kunnen de tabletterminal, stationaire apparatuur en voedingsapparatuur interfereren en vallen, waardoor schade, letsel, ernstig letsel of overlijden kan ontstaan.

● Om tabletterminals en bevestigingen te bevestigen en los te maken, zet u de vergrendelingshendel van de machine op de machinebehuizing in de vergrendelstand en zet u de motor af.

● Voer, voordat u de machine start en indien nodig, de inspectie en bevestiging uit die in de handleiding staan ​​en stel de slag van de cilinder opnieuw in voordat u de ICT-functie controleert.

● operatie op de inhoud van deze applicatie, zodat er geen contact of de eigen val van de dump trucks en andere bouwmachines en veldwerkers, enz., Dan kunt u worden uitgevoerd om de omtrek van de veiligheid te controleren.

● Controleer of de fout op de monitor van het machinelichaam niet optreedt, wanneer een fout optreedt op de monitor van het machinelichaam, waardoor het systeem en het weegresultaat van de laadvermogenmeter Als een andere machine in de afwijking angst plaatsgevonden Neem passende maatregelen overeenkomstig het bericht op het monitorscherm.

● De payload-meter is onderhevig aan variaties als gevolg van bodemhechting, bedieningsmethode, bodem enzovoort. Gebruik daarom het displaygewicht als richtlijn.

● De fout tussen het displaygewicht en het werkelijke gewicht is afhankelijk van de bedieningsmethode en de bedrijfsomstandigheden.

● Aangezien deze toepassing en de machinelichaam met deze functie geen meetinstrumenten zijn die de certificering hebben doorstaan, dient u deze niet te gebruiken voor de transactie / certificering.

● Deze toepassing meet de belasting wanneer de bak de weeghoogte passeert van het graafproces tot het ontgravingsproces.

● Als de wagenbak schuin staat of in een onstabiele staat wordt geladen, kan de belasting niet correct worden gemeten. Voer het werk zo mogelijk zo stabiel mogelijk in.

● Controleer de start van het werk en routineonderhoud van het hoofdgedeelte dat met deze applicatie moet worden verbonden.

● Voor meer informatie basismachine handleiding, PC200i-11 handleiding, tablet app handleiding, slimme constructie applicatie handleiding, en, lees dan de instructies die bij uw tablet eindklem en de voeding apparatuur kwam.
