PayloadMonitor

Dengan berkomunikasi secara otomatis dengan excavator hidrolik ICT Komatsu "PC 200 I-11 type (* 1)" melalui aplikasi ini, beban beban ke dump truck diukur secara otomatis. Ini memungkinkan untuk memaksimalkan jumlah pemuatan dan untuk memahami volume total pemuatan dan volume transportasi.

【Fitur】

(1) Memuat berat diketahui dengan memuat operasi seperti sebelumnya!

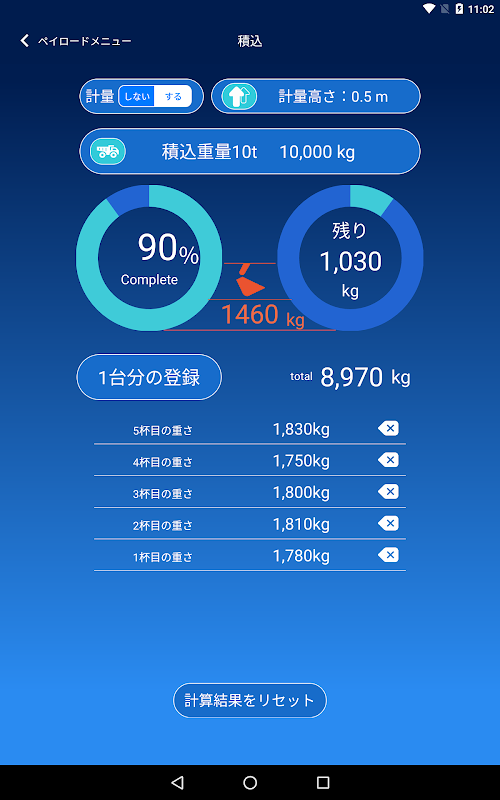

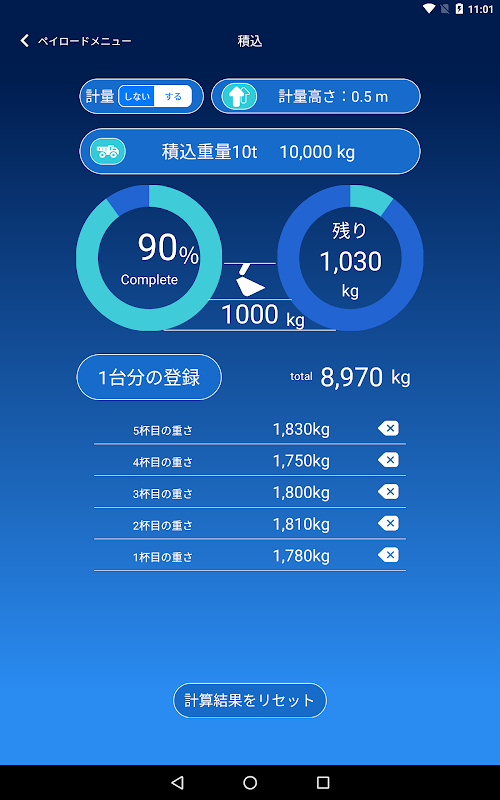

Anda dapat menimbang berat yang dimuat oleh ember ekskavator hidrolik saat melakukan operasi pemuatan seperti sebelumnya. Hasil penimbangan akan ditampilkan pada aplikasi ini "layar manajemen pemuatan" secara real time setiap kali operasi pemuatan dilakukan.

② Pegang jumlah tanah yang diangkut dari hasil pemuatan · Volume dapat dikelola!

Karena hasil pemuatan dicatat sebagai "sejarah" dan hasilnya terakumulasi, jika Anda tahu "berat" dimuat di dump truck, Anda juga dapat memahami "jumlah" yang Anda angkut dengan dump truck. Sebagai contoh, jika operasi dalam kombinasi dengan aplikasi "TRUCKVISION" lain (※ 2), dari yang diperoleh informasi posisi dan kerja informasi pendaftaran dari dan informasi memuat diperoleh dari "PayloadMonitor," "TRUCKVISION", juga jumlah dan ketertelusuran pengelolaan tanah transportasi Adalah mungkin untuk menggunakannya sebagai jejak kerja dari transportasi dump.

③ Ini mengarah pada keselamatan dan keamanan dump truck!

Loading berat dan pemuatan mungkin berat sisa sehingga Anda dapat memeriksa secara real time dengan aplikasi ini, loading yang mengandalkan visual dan sensorik sampai sekarang, dapat dilakukan dalam cerdas pada efisiensi maksimum, memberikan kontribusi untuk meningkatkan produktivitas di lapangan Anda juga bisa membawa keselamatan dan keamanan saat melakukan.

【Bagaimana cara menggunakan】

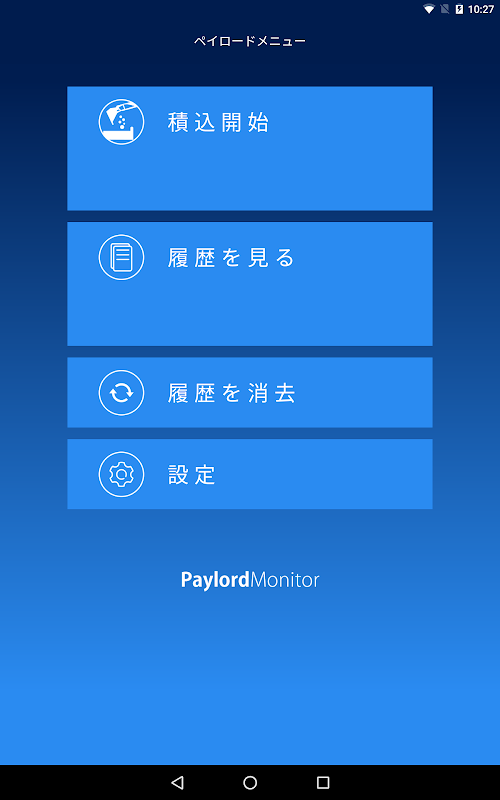

① Mulai aplikasi ini.

② Koneksi LAN Nirkabel (* 3) dilakukan antara badan mesin dan terminal tablet yang meluncurkan aplikasi.

③ Pilih "Jangan menimbang / tidak menimbang" beban ember sesuai dengan situasi kerja.

④ Saat menimbang, atur "Timbangan tinggi".

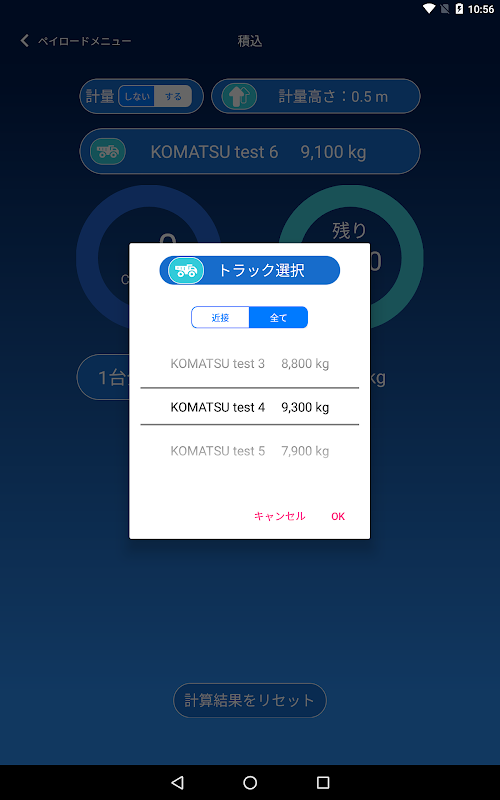

⑤ Pilih dump truck yang ingin Anda muat. (* 4)

⑥ Kami akan melakukan "Memuat seperti biasa".

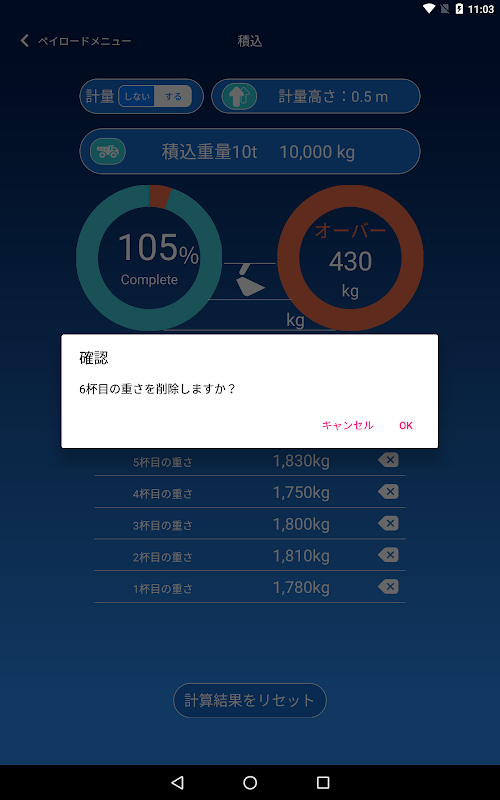

(Pada saat ini, jika hasil penimbangan secara keliru dinilai atau melampaui kapasitas pemuatan target, pilih hasil yang relevan dan hapus dan timbang lagi.)

⑦ Setelah memuat ke dump truck yang dipilih selesai, "Register memuat catatan untuk satu kendaraan" selesai.

Dalam kasus

* 1 Terbatas untuk spesifikasi arm crane tipe PC200 I-11. (Per Agustus 2018)

※ 2 tanpa menggunakan "Komatsu aplikasi konstruksi pintar" di masa lalu, dalam kasus baru "TRUCKVISION" aplikasi hanya Anda gunakan, Anda akan perlu kontrak yang terpisah "TRUCKVISION" app.

* 3 Sambungan LAN nirkabel dengan badan mesin adalah koneksi oleh jaringan yang sepenuhnya tertutup sehingga Anda tidak memerlukan kontrak komunikasi untuk terminal tablet. Perlu dicatat bahwa, dalam rangka untuk melakukan komunikasi LAN nirkabel antara tubuh mesin dan aplikasi ini, setelah login dari aplikasi menggunakan informasi account konstruksi awan pintar dari Anda sendiri di "akses sistem manajemen point", PC200i-11 ingin terhubung ke (AC) , Dan komunikasi LAN nirkabel dengan PC 200i - 11 (AC) akan dilakukan.

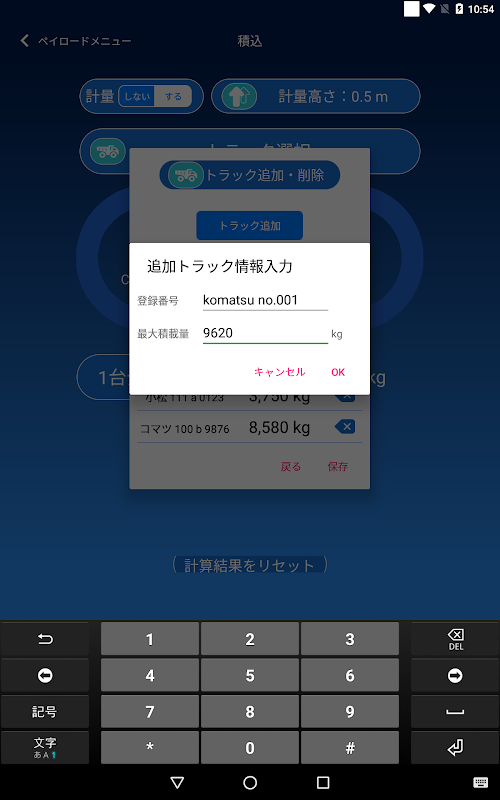

※ 4 Saat menggunakan "PayloadMonitor" saja, Anda dapat menambah / menghapus hingga 50 kapasitas pemuatan maksimum selain kapasitas pemuatan maksimum berikut: 4 jenis di muka. Perlu dicatat, dan individu dari truk yang ditentukan oleh metode apapun, karena merupakan fungsi sederhana yang tidak sesuai dengan manajemen rinci sejarah pembebanan oleh awan, jika Anda ingin ada, secara terpisah "TRUCKVISION" yang diberikan dalam aplikasi Prosedur dan pembayaran diperlukan.

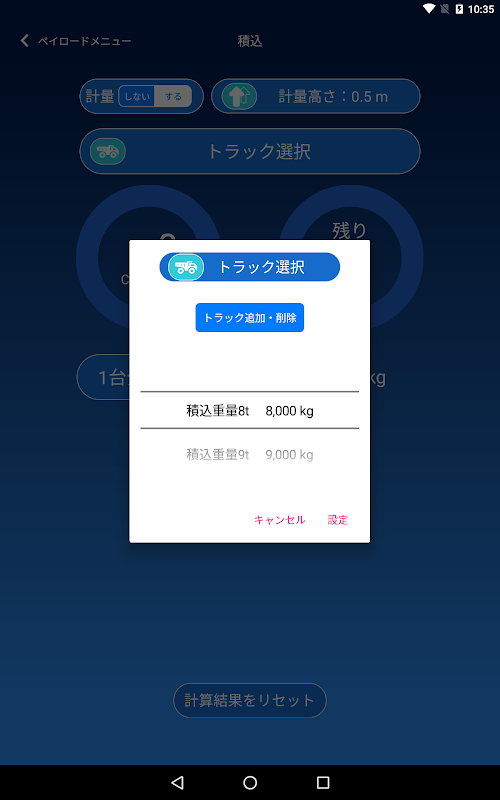

Kapasitas pemuatan maksimum awalnya terdaftar di aplikasi ini

Memuat berat 8 t 8.000 kg

Memuat berat 9 t 9.000 kg

Memuat berat 10 t 10.000 kg

Memuat berat 11 t 11.000 kg

【Catatan】

● Saat menggunakan aplikasi ini, siapkan alat pemasangan tablet untuk memasang terminal tablet di kabin mesin.

● Saat menggunakan aplikasi, perangkat ini menghabiskan banyak daya, jadi silakan menggunakannya setelah menyiapkan perangkat catu daya ke terminal tablet.

● Pasang terminal tablet, peralatan tetap, dan perlengkapan catu daya agar tidak jatuh di tempat yang tidak mengganggu pengoperasian dan tampilan bodi mesin. Selama operasi, terminal tablet, peralatan stasioner dan peralatan catu daya dapat mengganggu dan jatuh, menyebabkan kerusakan, cedera, cedera serius atau kematian.

● Untuk memasang dan melepaskan terminal dan perlengkapan tablet, setel tuas pengunci mesin pada badan mesin ke posisi kunci dan hentikan mesin.

● Sebelum memulai pengoperasian alat berat dan bilamana diperlukan, lakukan pemeriksaan dan konfirmasi yang ditetapkan dalam buku petunjuk dan setel ulang stroke silinder sebelum memeriksa fungsi TIK.

● Konfirmasikan keamanan di sekelilingnya agar tidak berhubungan dengan truk sampah, mesin konstruksi lainnya, pekerja di tempat, dll., Atau gulingkan sendiri tentang isi dari aplikasi ini.

● Periksa apakah kesalahan pada monitor tubuh mesin tidak terjadi, jika terjadi kesalahan pada monitor tubuh mesin, yang mempengaruhi sistem dan hasil penimbangan dari meteran payload Jika mesin lain di kelainan telah terjadi ketakutan Harap ambil tindakan yang tepat sesuai dengan pesan tampilan monitor.

● Muatan muatan tergantung pada variasi karena adhesi tanah, metode operasi, tanah dan sebagainya. Oleh karena itu, gunakan berat tampilan sebagai panduan.

● Kesalahan antara berat tampilan dan berat aktual bervariasi tergantung pada metode operasi dan kondisi pengoperasian.

● Karena aplikasi ini dan badan mesin yang memiliki fungsi ini tidak mengukur instrumen yang lulus sertifikasi, jangan gunakan untuk transaksi / sertifikasi.

● Aplikasi ini mengukur beban saat bucket melewati ketinggian penimbangan dari proses penggalian ke proses pembuangan bumi.

● Jika badan mobil dimiringkan atau dimuat dalam keadaan tidak stabil, beban tidak dapat diukur dengan benar. Silakan lakukan pemuatan kerja se stabil mungkin bila memungkinkan.

● Pastikan untuk memeriksa awal pekerjaan dan perawatan rutin dari tubuh utama untuk dihubungkan dengan aplikasi ini.

● Untuk perinciannya, bacalah instruksi manual mesin dasar, instruksi manual PC 200i - 11, panduan pengoperasian aplikasi tablet, panduan pengguna aplikasi konstruksi cerdas, dan peralatan perbaikan terminal tablet dan instruksi manual peralatan pasokan listrik.
