PayloadMonitor

Maksimum ve çöp kamyonunun yüklenmesini optimize!

Komatsu BİT hidrolik ekskavatör "PC200I-11 tipi (※ 1)" ve otomatik damperli kamyon yükleme ağırlığını ölçmek, bu uygulama sayesinde iletişim gerçekleştirerek. Bu, yükleme miktarını maksimize etmeyi ve toplam hacim yükleme ve taşıma hacmini kavramayı mümkün kılar.

[Özellik]

(1) Yükleme ağırlığı, yükleme işlemi daha önce olduğu gibi bilinir!

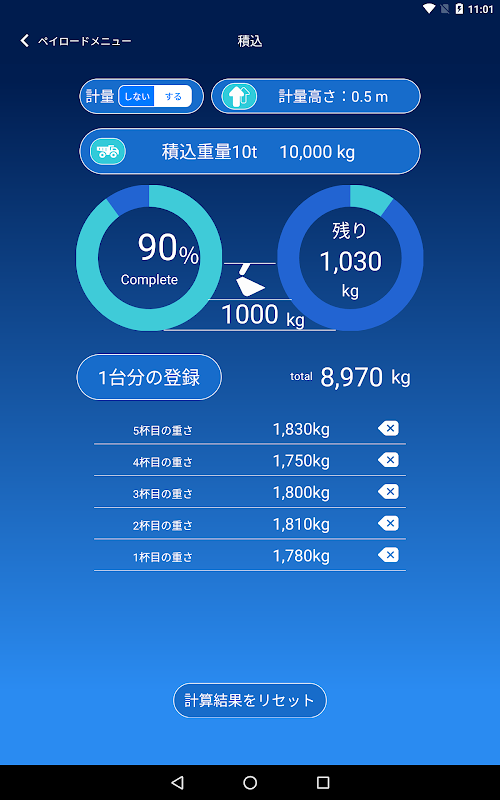

Yükleme işlemini daha önce olduğu gibi gerçekleştirirken, hidrolik ekskavatörün kova tarafından yüklenen ağırlığı tartabilirsiniz. Tartım sonucu bu uygulama üzerinde "yükleme yönetimi ekranı" gösterilecektir.

Transport Taşınan toprak miktarını yükleme sonucundan tutun • Hacim kontrol edilebilir!

Sonuçlar yükleniyor size dökümü kamyona girişti "ağırlık" biliyorsanız bir koydukları, "tarihin" olarak kaydedilir yığmak çünkü dökümü kamyonlarla nakledildi "miktar" da kavramak mümkün olacaktır. Örneğin, alınan konum bilgileri ve iş kayıt bilgi ve yükleme bilgisi elde edilen "PayloadMonitor", "TRUCKVISION", aynı zamanda bir miktar ve nakil toprak yönetimi izlenebilirliği başka bir uygulaması "TRUCKVISION" ile kombinasyon halinde çalışma (※ 2), Bunu damperli taşıma iş izi olarak kullanmak mümkündür.

D Damperli kamyonun güvenlik ve güvenliğini sağlar!

Yükleme ağırlığı ve şu ana kadar görsel ve duyusal dayanıyordu bu uygulama, yükleme, gerçek zamanlı olarak kontrol edebilirsiniz yükleme mümkün kalıntı ağırlık, alanında geliştirilmiş verimlilik katkıda maksimum verimlilikte akıllı yapılabilir Ayrıca güvenlik ve güvenliği de taşıyabilirsiniz.

【Nasıl kullanılır】

This Bu uygulamayı başlatın.

Machine Makine gövdesi ve uygulamayı başlatan tablet terminali arasında kablosuz LAN bağlantısı (* 3) gerçekleştirilir.

Bucket Çalışma durumuna göre kova ağırlığını "tartmayın / tartmayın" ı seçin.

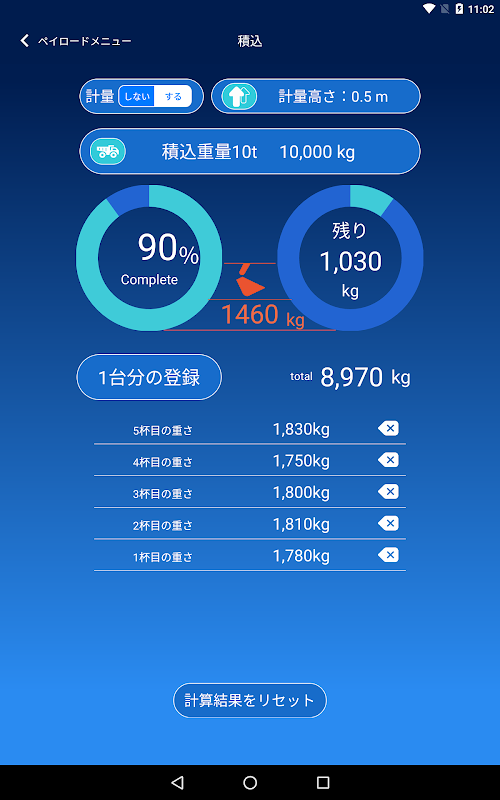

We Tartım yaparken "Tartım yüksekliği" ayarını yapın.

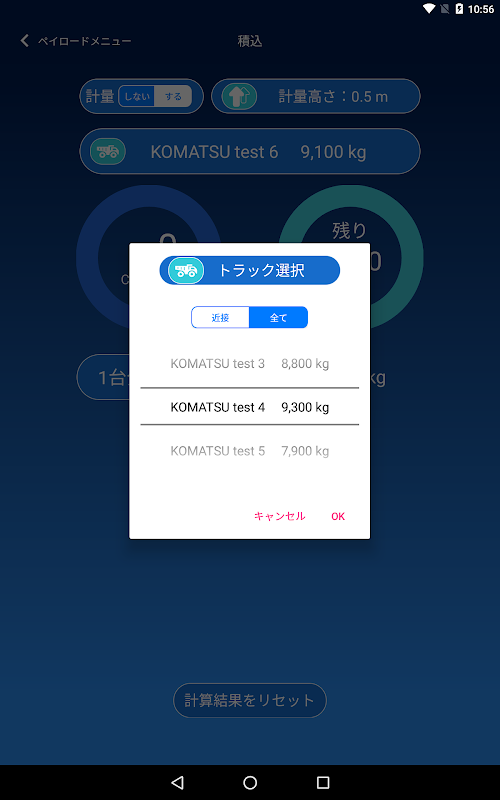

Yüklemek istediğiniz damperli kamyonu seçiniz. (* 4)

"" Her zamanki gibi yükleme "yapacağız.

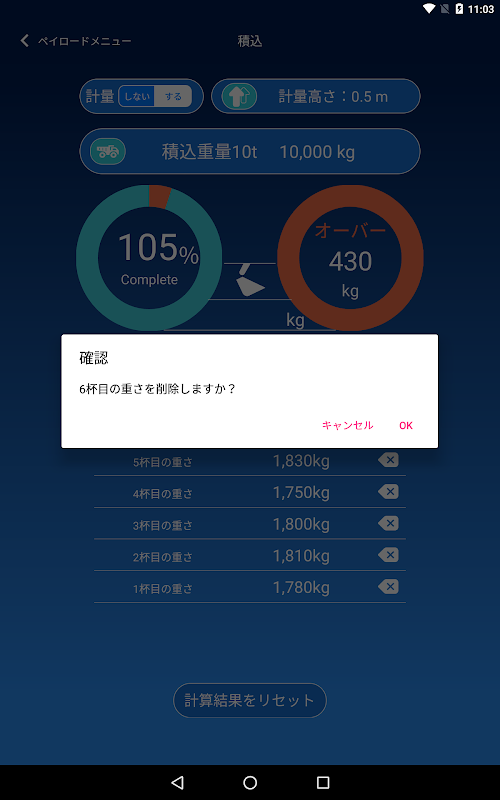

(Şu anda durumda, performansını Sil'i seçin aşmış veya tartım sonucunun hedef yükü hatalı belirlenmesi olsaydı ve olmuştur, eğer ilgili yeniden tartılan tekrar.)

D Seçilen damperli kamyona yüklendikten sonra "Bir araç için yükleme kaydı" yapılır.

Durumda

* 1 PC200 I-11 tipi kollu vinç özellikleriyle sınırlıdır. (Ağustos 2018 itibariyle)

Yeni "TRUCKVISION" app sadece kullanım durumunda, geçmişte "Komatsu akıllı inşaat uygulaması" kullanılmadan 2 ※, ayrı "TRUCKVISION" uygulamanın sözleşmeni gerekecektir.

* 3 Makine gövdesi ile kablosuz LAN bağlantısı, tamamen kapalı bir ağ ile bir bağlantıdır, bu nedenle tablet terminali için bir iletişim sözleşmesine ihtiyacınız yoktur. "Erişim noktası yönetim sistemi" kendi akıllı inşaat bulut hesap bilgilerini kullanarak uygulamasından giriş yaptıktan sonra, makine gövdesi ve bu uygulama arasındaki kablosuz LAN iletişimi gerçekleştirmek amacıyla, PC200i-11 bağlanmak için (AC) istiyorum unutulmamalıdır Ve PC 200i - 11 (AC) ile kablosuz LAN iletişimi gerçekleştirilecektir.

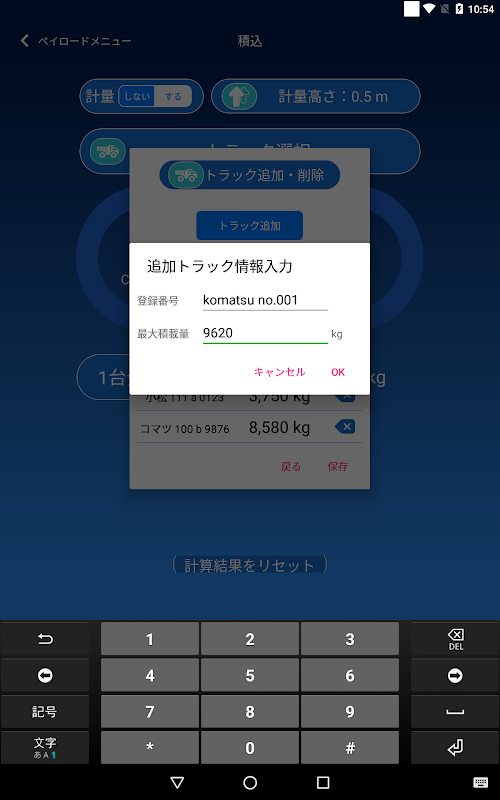

Eğer, yalnız önceden tescil edilmiştir aşağıda belirtilen maksimum yük kapasitesini 4 "PayloadMonitor" kullanıyorsanız ※: diğer dört tip ekleyip 50 kadar bir maksimum yük kapasitesini silebilirsiniz. Eğer orada isterseniz, bulut yükleme tarihinin ayrıntılı yönetimine karşılık gelmeyen basit bir fonksiyonudur, çünkü kaydetti ve herhangi bir yöntemle belirlenen çöp kamyonunun bireysel edilmelidir ayrı ayrı "TRUCKVISION" uygulamasında verilen Prosedür ve ödeme gereklidir.

Bu uygulamada başlangıçta kaydedilen maksimum yükleme kapasitesi

Yükleme ağırlığı 8 t 8,000 kg

Yükleme ağırlığı 9 t 9,000 kg

Yükleme ağırlığı 10 t 10.000 kg

Yükleme ağırlığı 11 t 11,000 kg

[Açıklamalar]

● Bu uygulamayı kullanırken, tablet terminalini makine kabinine takmak için lütfen bir tablet sabitleme aleti hazırlayın.

● Uygulamayı kullanırken, önemli miktarda güç tüketir, bu nedenle lütfen tablet terminaline güç kaynağı cihazı hazırladıktan sonra kullanın.

düşmek etmemek için ● operasyon ve makine gövdesinin görüş alanını sürüş müdahale etmeyecek bir konumda tablet terminalleri ve sabit ekipman ve güç kaynağı ekipmanları, yüklenecek ediniz. İşletim sırasında tablet terminali, sabit ekipman ve güç kaynağı ekipmanı müdahale edebilir ve düşebilir, hasara, yaralanmaya, ciddi yaralanmalara veya ölüme neden olabilir.

● Tablet terminallerini ve sabitleyicileri takmak ve çıkarmak için, makine gövdesi üzerindeki makine kilitleme kolunu kilitleme konumuna getirin ve motoru durdurun.

● Makineyi çalıştırmadan önce ve gerektiğinde, kullanım kılavuzunda belirtilen kontrol ve onaylamaları yapın ve BİT işlevini kontrol etmeden önce silindir strokunu sıfırlayın.

Bu uygulamanın içeriğine ● operasyon, böylece hiçbir kişi veya vb dökümü kamyon ve diğer inşaat makinaları ve saha işçilerin kendi sonbahar, orada emniyet Bölgeyi kontrol etmek gerçekleştirilebilir ediniz.

bir hata makine gövdesinin monitörde oluşursa anormallik başka makine korku meydana gelmiş ise ● sistemi ve yük ölçer tartılması sonucu etkileyen, makine gövdesinin monitörde hata oluşmaz kontrol edin Lütfen monitör ekran mesajına göre uygun önlemleri alın.

● Yük kapasitesi, toprak yapışması, çalışma yöntemi, toprak vb. Nedenlerden dolayı değişebilir. Bu nedenle, lütfen ekran ağırlığını kılavuz olarak kullanın.

● Görüntü ağırlığı ve gerçek ağırlık arasındaki hata, çalışma yöntemine ve çalışma koşullarına bağlı olarak değişir.

● Bu uygulama ve bu işleve sahip makine gövdesi sertifikayı geçen cihazları ölçmediğinden, lütfen işlem / sertifika için kullanmayın.

● Bu uygulama, kepçe, hafriyat işleminden hafriyat işlemine kadar tartım yüksekliğinden geçtiğinde yükü ölçer.

● Araç gövdesi eğikse veya dengesiz bir durumda yüklenirse, yük doğru şekilde ölçülemez. Lütfen mümkün olduğu kadar yüklenmeye çalışın.

● Lütfen bu uygulamanın bağlı olduğu ana gövdenin çalışma başlangıcını ve rutin bakımını kontrol ettiğinizden emin olun.

Daha fazla bilgi tabanı makinesi kullanma kılavuzu PC200i-11 kılavuzuna tablet uygulaması işletim kılavuzuna akıllı inşaat uygulama kullanıcı kılavuz için ● ve tabletiniz terminali fikstür ve güç kaynağı ekipmanları ile birlikte gelen talimatları okuyun.
