PayloadMonitor

Maksymalna i zoptymalizowania załadunku ciężarówki wywrotki!

Komatsu koparka hydrauliczna ICT „PC200I-11 typu (※ 1)” i wykonując komunikację za pośrednictwem tej aplikacji, automatycznie pomiaru wagi załadunku na samochody ciężarowe. Pozwala to zmaksymalizować wielkość załadunku i uchwycić całkowite ładowanie objętości i objętość transportu.

【Funkcje】

(1) Ciężar załadunkowy jest znany z operacji załadunku, jak poprzednio!

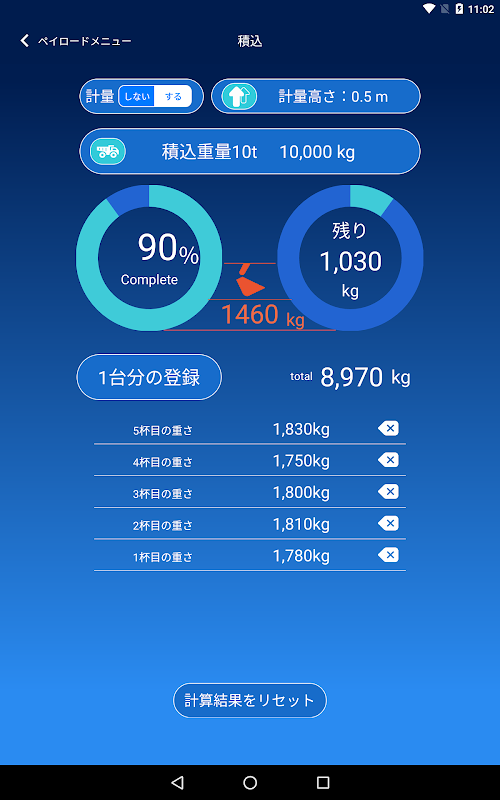

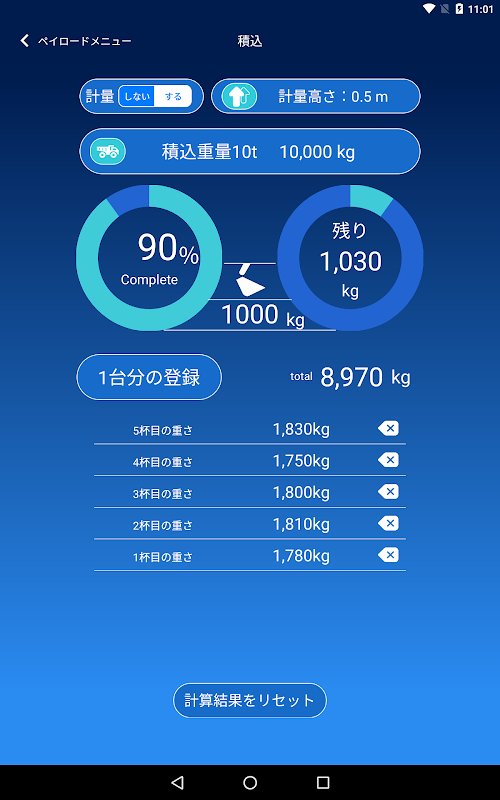

Możesz zważyć ciężar załadowany przez łyżkę koparki hydraulicznej podczas wykonywania operacji załadunku jak poprzednio. Wynik ważenia będzie wyświetlany na tej aplikacji "ekran zarządzania ładowaniem" w czasie rzeczywistym za każdym razem, gdy wykonywana jest operacja ładowania.

② Chwyć ilość transportowanej gleby z wyniku załadunku · Objętość może być zarządzana!

Ładuję wyniki bo będziemy piętrzyć udokumentowane jest rejestrowana jako „historii”, jeśli wiesz, że „masy”, które podjęłoby na samochody ciężarowe, został przetransportowany w wywrotek „ilość” będzie również w stanie pojąć. Na przykład, jeśli operacja w połączeniu z inną aplikacją „TRUCKVISION” (※ 2), z uzyskaną informacją pozycja i pracy informacji rejestracyjnych z i ładowanie informacji uzyskanych od „PayloadMonitor”, „TRUCKVISION”, również wysokość i śledzenia zarządzania gleby transportowej Można go wykorzystać jako ścieżkę roboczą transportu zrzutu.

③ Prowadzi to do bezpieczeństwa wywrotki!

Waga załadunku i załadunek możliwy masa resztkowa więc można sprawdzić w czasie rzeczywistym z tej aplikacji, załadunku, która oparła się na wizualne i sensoryczne do tej pory, można zrobić w inteligentny przy maksymalnej wydajności, przyczyniając się do poprawy wydajności pracy w polu Możesz również zabrać ze sobą bezpieczeństwo.

【Jak korzystać】

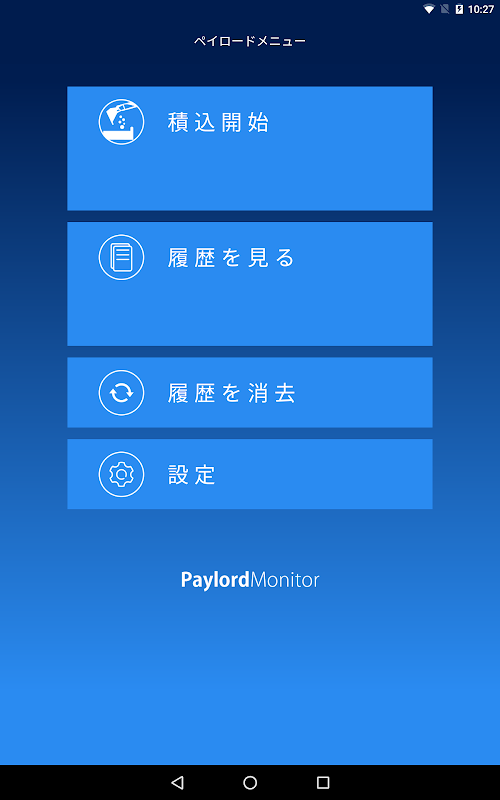

① Uruchom tę aplikację.

② Połączenie bezprzewodowej sieci LAN (* 3) odbywa się między korpusem maszyny a terminalem tabletu, na którym uruchomiono aplikację.

③ Wybierz "Nie ważyj / nie waż" masy łyżki w zależności od warunków pracy.

④ Podczas ważenia ustawić "Wysokość ważenia".

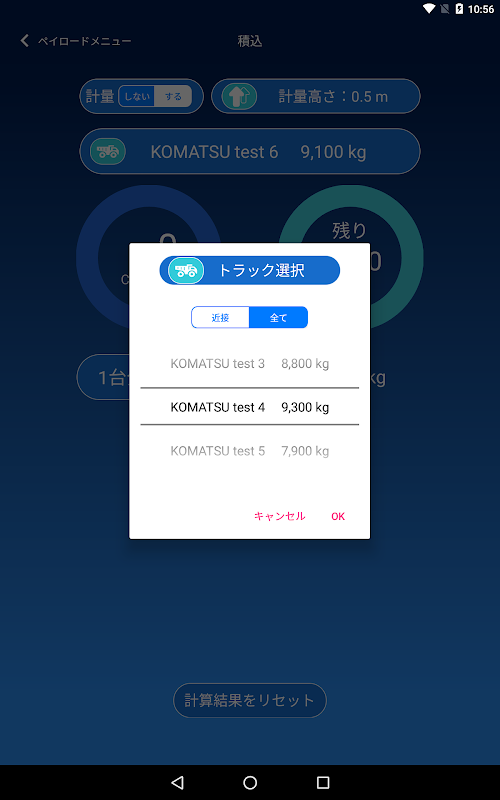

⑤ Wybierz ciężarówkę, którą chcesz załadować. (* 4)

⑥ Przeprowadzimy "Ładowanie jak zwykle".

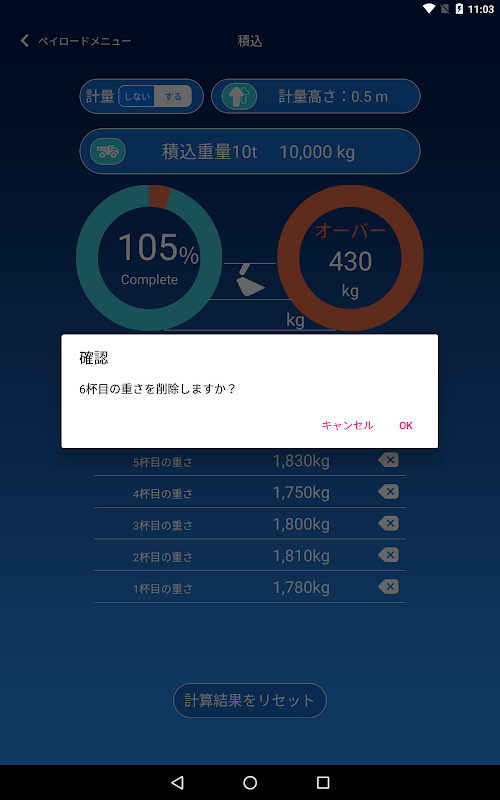

(W tym czasie, jeżeli w przypadku, gdy został przekroczony lub jeśli obciążenie cel wyniku ważenia było błędne ustalenie, a następnie wybierz Usuń świadczenia określonych ponownie ważono ponownie).

⑦ Po załadowaniu na wybraną wywrotkę, następuje "Rejestracja zapisu załadunku dla jednego pojazdu".

W przypadku

* 1 Ograniczenia do specyfikacji żurawi typu I200 z PC200. (Stan na sierpień 2018)

※ 2 bez użycia „Komatsu stosowania inteligentnych budowlanego” w przeszłości, w przypadku nowej „TRUCKVISION” app tylko swoją użytku, trzeba swój kontrakt z osobnym „TRUCKVISION” aplikacji.

* 3 Bezprzewodowe połączenie LAN z maszyną jest połączeniem przez całkowicie zamkniętą sieć, więc nie potrzebujesz umowy komunikacyjnej dla terminala tabletu. Należy zauważyć, że w celu realizacji komunikacji bezprzewodowej sieci LAN pomiędzy korpusem maszyny i tej aplikacji, po zalogowaniu się z aplikacji za pomocą inteligentnych informacji o koncie budowa chmura własnych w „systemie zarządzania punktem dostępu”, PC200i-11 chce się połączyć (AC) , Zostanie wykonana bezprzewodowa komunikacja LAN z PC 200i - 11 (AC).

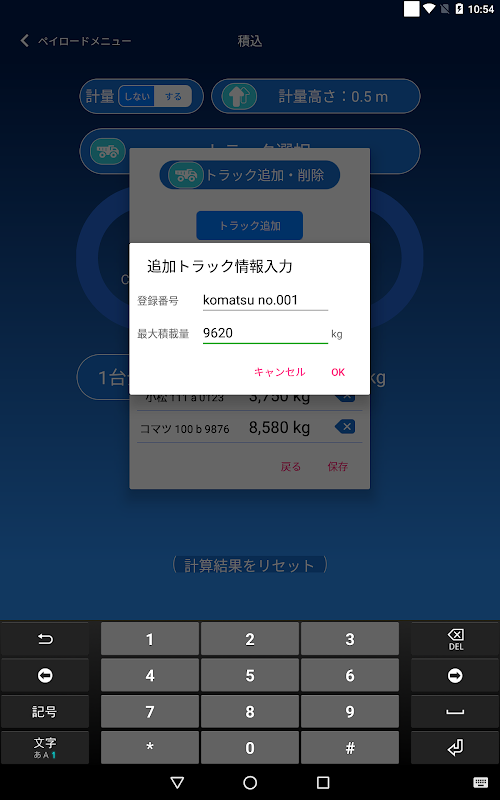

※ Jeśli używasz 4 „PayloadMonitor” sam, następujące maksymalne obciążenie, które zostały wstępnie zarejestrowane: cztery rodzaje inne, można dodać lub usunąć maksymalną nośność do 50. Należy zauważyć, i indywidualne ciężarówki zrzutu określonego dowolną metodą, ponieważ jest to prosta funkcja, która nie jest zgodna ze szczegółowym zarządzaniem historii ładowania przez chmurę, jeśli chcesz, aby tam, oddzielnie „TRUCKVISION” podane w aplikacji Procedura i płatność są wymagane.

Maksymalna ładowność początkowo zarejestrowana w tym wniosku

Obciążenie 8 t 8 000 kg

Ciężar załadunkowy 9 t 9 000 kg

Obciążenie 10 t 10 000 kg

Obciążenie 11 t 11 000 kg

【Notatki】

● Podczas korzystania z tej aplikacji, należy przygotować narzędzie do mocowania tabletu, aby zainstalować terminal tabletu w kabinie maszyny.

● Podczas korzystania z aplikacji zużywa znaczną ilość energii, więc użyj jej po przygotowaniu urządzenia zasilającego do terminala tabletu.

● Zaciski tabletek i stałym Sprzęt zasilania, w miejscu, które nie zakłóca działania i pole widzenia korpusu maszyny jazdy, proszę być zainstalowane tak, aby nie spaść. Podczas pracy terminal tabletu, sprzęt stacjonarny i sprzęt zasilający mogą przeszkadzać i upaść, powodując uszkodzenie, obrażenia, poważne obrażenia lub śmierć.

● Aby podłączyć i odłączyć zaciski i urządzenia tabletu, ustaw dźwignię blokady urządzenia na korpusie urządzenia w pozycji zablokowanej i zatrzymaj silnik.

● Przed uruchomieniem maszyny i w razie potrzeby należy przeprowadzić kontrolę i zatwierdzić zapisaną w instrukcji obsługi i skasować skok cylindra przed sprawdzeniem funkcji TIK.

● działanie na zawartości tej aplikacji, tak że nie ma kontaktu lub własny upadek z wywrotek i innych maszyn budowlanych i terenowych pracowników, itp, proszę być przeprowadzona w celu sprawdzenia obwodu bezpieczeństwa.

● Sprawdź, czy błąd na monitorze korpusu maszyny nie występuje, jeśli wystąpi błąd na monitorze korpusu maszyny, wpływając na system i wynik ważenia miernika ładunku Jeśli jakakolwiek inna maszyna w nieprawidłowości doszło strach Proszę podjąć odpowiednie działania zgodnie z komunikatem na wyświetlaczu monitora.

● Miernik obciążenia może podlegać zmianom związanym z przyczepnością gleby, sposobem działania, glebą i tak dalej. Dlatego proszę używać wagi wyświetlacza jako wskazówki.

● Błąd pomiędzy wyświetlaną masą a rzeczywistą masą różni się w zależności od metody działania i warunków pracy.

● Ponieważ ta aplikacja i korpus maszyny posiadający tę funkcję nie są przyrządami pomiarowymi, które przeszły certyfikację, nie należy ich używać do transakcji / certyfikacji.

● Ta aplikacja mierzy obciążenie, gdy czerpak przechodzi przez wagę od procesu wykopu do procesu usuwania ziemi.

● Jeżeli nadwozie jest przechylone lub załadowane w niestabilnym stanie, obciążenie nie może być prawidłowo zmierzone. Proszę ładować prace możliwie jak najbardziej stabilne, jeśli to możliwe.

● Upewnij się, aby sprawdzić rozpoczęcie pracy i rutynową konserwację głównej części, która ma być połączona z tą aplikacją.

● Aby uzyskać szczegółowe informacje, zapoznaj się z instrukcją obsługi komputera pokładowego, instrukcją obsługi komputera PC 200i - 11, instrukcją obsługi aplikacji na tablecie, instrukcją obsługi aplikacji inteligentnej konstrukcji oraz instrukcją mocowania terminala tabletu i instrukcją obsługi zasilacza.
