PayloadMonitor

小松ICT液壓挖掘機“PC200I-11型（※1）”和通過本申請中進行通信時，自動測量自卸車的裝載重量。這使得可以最大化裝載量並掌握總體積負荷和運輸量。

[特徵]

（1）裝載重量如前所述通過裝載操作已知！

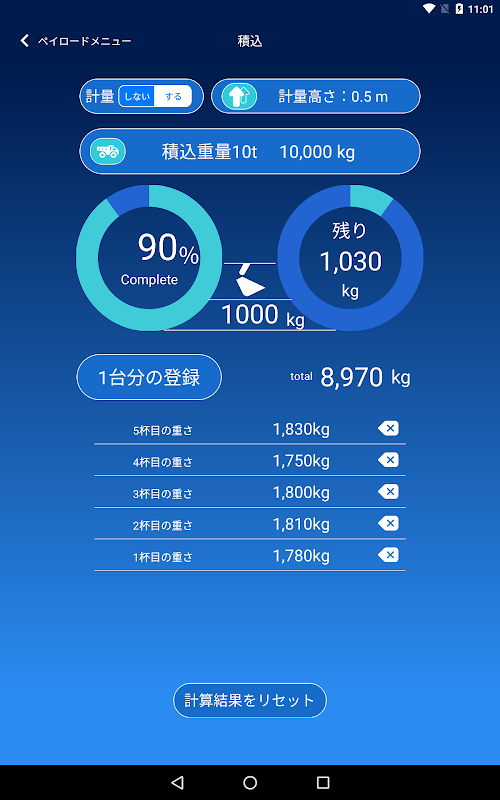

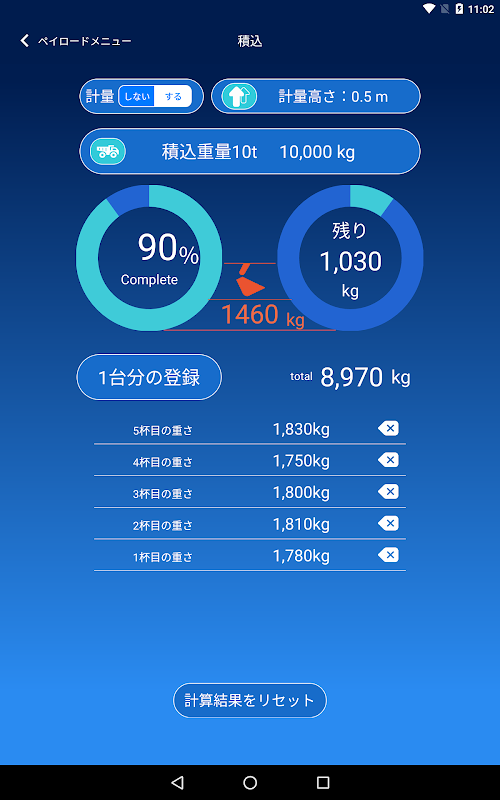

您可以像以前一樣在執行裝載操作時稱重液壓挖掘機鏟斗的重量。稱量結果將繼續在實時這個應用程序“管理加載屏幕”每次進行裝載作業的時間顯示。

②從裝載結果中掌握運輸土壤的數量·可以管理體積！

加載的結果，因為我們會堆積起來的良好記錄被記錄為“歷史”，如果你知道“權重”由此走上自卸車，在翻斗車被運“量”也將能夠掌握。例如，如果在與另一應用“TRUCKVISION”組合的動作（※2），從從得到的獲取的位置信息和工作的登記信息和負載信息“PayloadMonitor”，“TRUCKVISION”，還量和運輸土壤管理的可追溯性可以將其用作垃圾運輸的工作路線。

③導致自卸車的安全和保障！

裝載重量和負載可能殘留的重量，所以你可以實時查詢與此應用程序，加載，這依賴於視覺和感官到現在為止，可以智能地進行以最高效率，在該領域有助於提高生產力您還可以在行動時攜帶安全保障。

【使用方法】

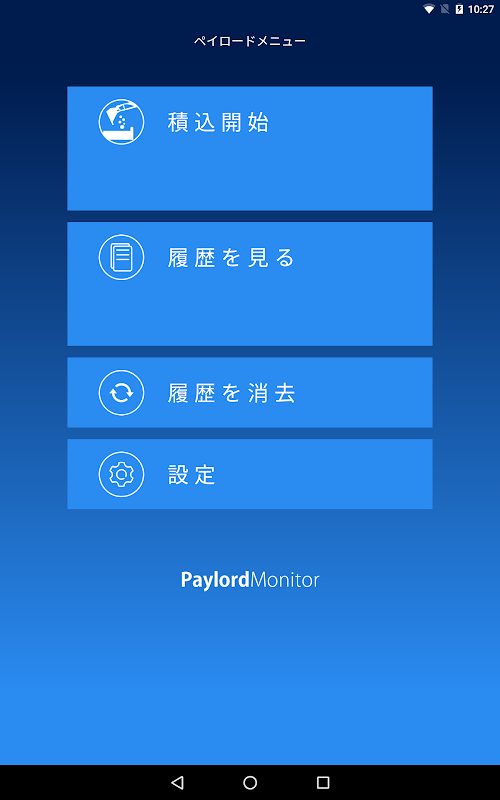

①啟動此應用程序。

②和機體，無線LAN連接啟動應用程序（※3）到你的平板終端。

③根據工作情況選擇“不稱重/不稱重”鏟斗重量。

④稱重時，設定“稱重高度”。

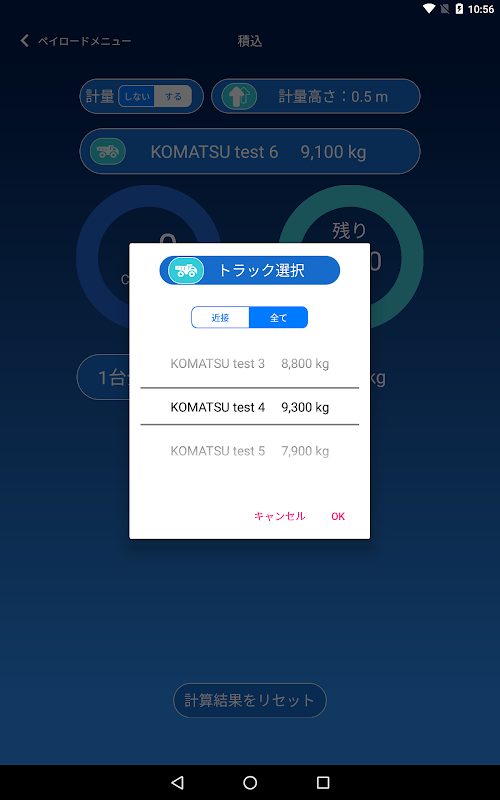

⑤選擇要裝載的自卸車。 （* 4）

⑥進行“照常裝載”。

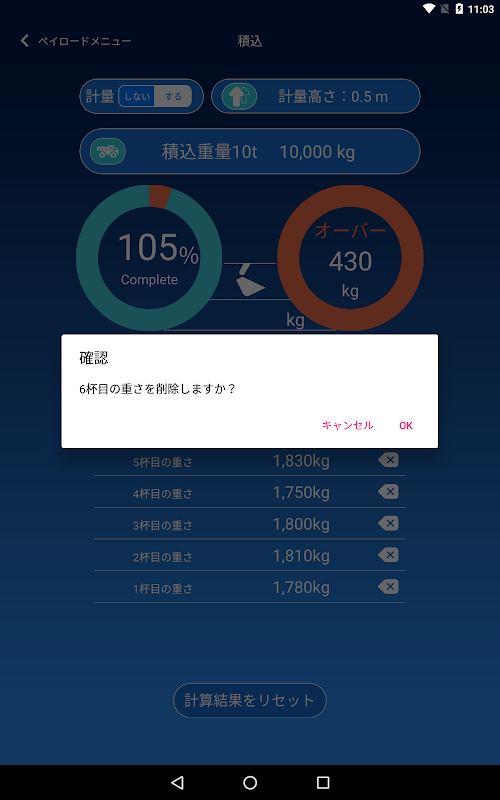

（此時，如果在該情況下，它已經被超過，或者如果稱量結果的目標負載是誤判定，並選擇刪除的性能的有關重新稱重一次。）

⑦後加載到選定的自卸車完成後，“一分鐘的裝載軌道備案登記”。

如果

* 1限於PC200 I-11型臂式起重機規格。 （截至2018年8月）

※2，而不在過去使用的“小松智能建築中的應用”的，在新的“TRUCKVISION”應用只是你使用的情況下，你會需要你的獨立的“TRUCKVISION”應用合同。

※與機體3無線LAN連接將被連接，因為在平板終端沒有通信協議需要具有完全專用網絡。應當注意的是，為了使用自己的智能建築雲帳號信息在“接入點管理系統”從應用程序中執行的機體內，這個應用程序之間的無線LAN通信，登錄後，PC200i-11要連接（AC） ，將執行與PC 200i-11（AC）的無線LAN通信。

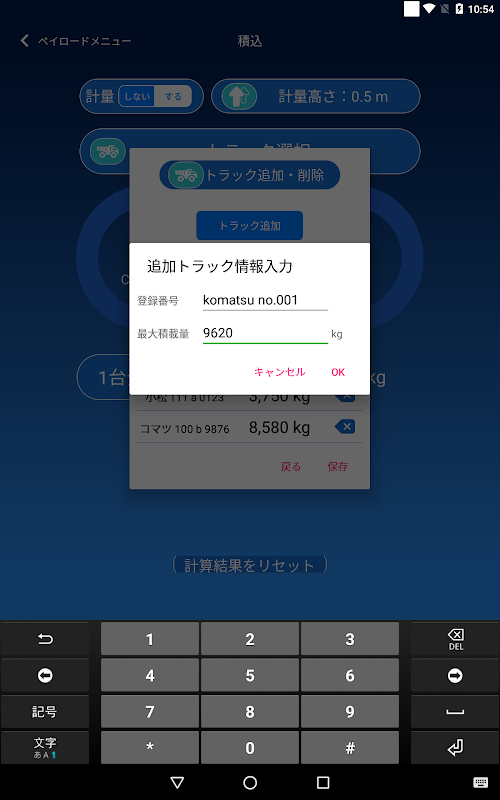

※如果您使用的是4“PayloadMonitor”獨自一人，已預登記的下列最大負載能力：四種類型的其他，你可以添加或刪除的多達50個的最大負載能力。應當指出，和通過任何方法指定的自卸車的個體，因為它是一個簡單的函數，不通過雲對應於加載歷史的細化管理，如果你想在那裡，單獨“TRUCKVISION”在應用程序中給定的需要程序和付款。

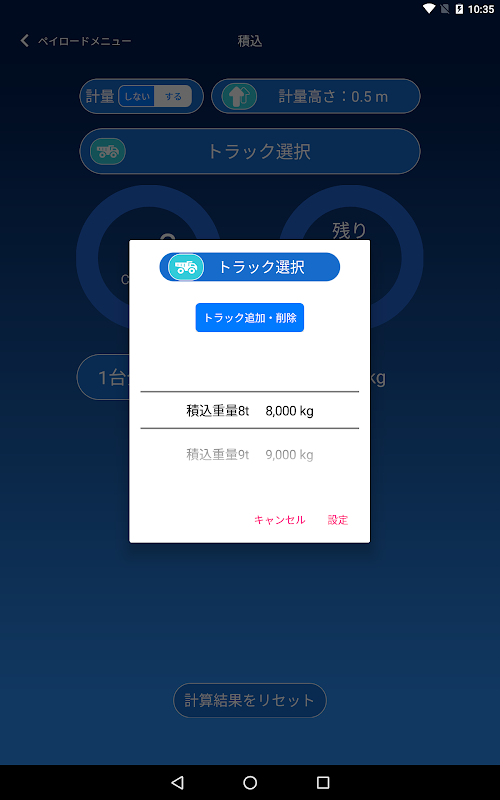

最初在此應用程序中註冊的最大裝載量

裝載重量8噸8,000千克

裝載重量9噸9,000千克

裝載重量10噸10,000千克

裝載重量11噸11,000千克

[註釋]

●使用此應用程序時，請準備一個平板電腦固定工具，用於將平板電腦終端安裝在機器駕駛室中。

●在應用程序操作，請準備電源設備上，因為它消耗的電量顯著量使用的平板終端。

●平板終端和固定設備和電源設備，在不與驅動動作和視機主體的場干擾的位置，請被安裝成不脫落。平板終端和固定設備和電源設備在工作的干擾，掉線，損害或傷害，也嚴重傷害的危險。

●解吸和調整平板終端和固定儀器，機體處於鎖定位置的工作設備鎖定桿的位置，請到停止發動機。

●根據之前和運行需要在每台計算機上時，一定要進行檢查和確認，並在說明書中描述的定義的液壓缸行程的復位操作，請同時進行的ICT功能的確認。

●此應用程序的內容的操作，所以不存在接觸或自己落下的翻斗車等工程機械及現場工作人員等，請進行檢查安全的周邊。

●檢查是否不發生機體的監視器上的錯誤，如果機身的顯示屏上出現錯誤，影響系統和有效載荷測量儀的稱量結果如果異常的任何其他機器已經出現恐懼請根據顯示器顯示信息採取適當措施。

●有效載荷計因土壤附著力，操作方法，土壤等而有變化。因此，請使用顯示重量作為指導。

●顯示重量和實際重量之間的誤差取決於操作方法和操作條件。

●機身具有本申請，而這個功能是不是已經通過了測試，請不要使用事務和認證的測量儀器。

●此應用是因為它穿過桶到從挖掘工程大地去除工藝之間稱重高度測量負載。

●如果車身傾斜或裝載在不穩定狀態，則無法正確測量負載。請盡可能使裝載工作盡可能穩定。

●請務必開機檢查和機體的日常維護本應用程序連接。

●欲了解更多信息基礎機械使用說明書，PC200i-11使用說明書，平板電腦應用的操作手冊，智能建築中的應用用戶指南，請閱讀您的平板電腦終端夾具和供電設備附帶的說明。
