AWC Connection Calc

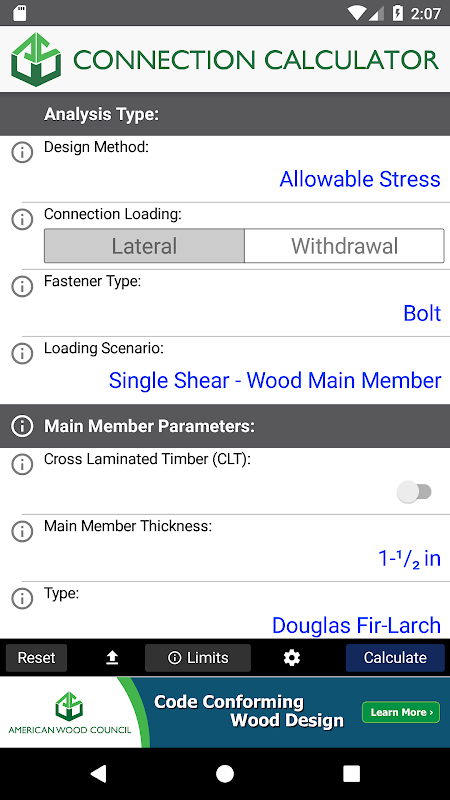

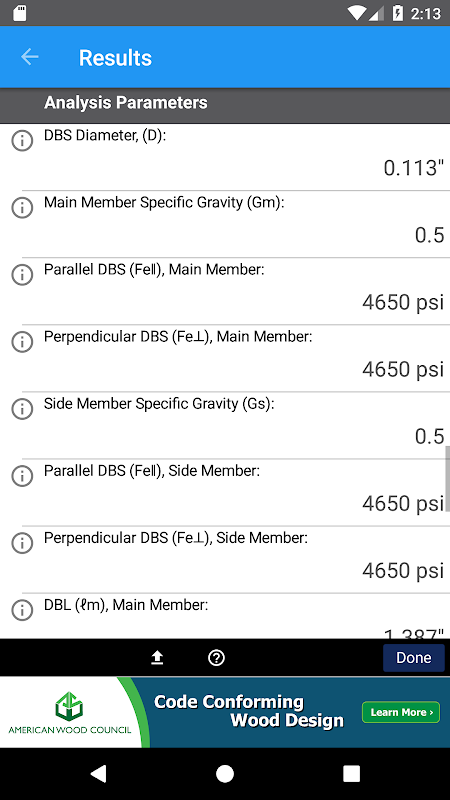

Memberi pengguna dengan pendekatan seluler untuk menghitung kapasitas baut tunggal, paku, sekrup lag dan sekrup kayu sesuai NDS 2015. Kapasitas lateral (geser tunggal dan ganda) dan penarikan dapat ditentukan. Koneksi dari kayu ke kayu, dari kayu ke beton, dan dari kayu ke baja dimungkinkan.

BATAS PENGGUNAAN

RUANG LINGKUP DAN BATASAN

Kapasitas koneksi dihitung berdasarkan ketentuan desain dalam Spesifikasi Desain Nasional 2015 untuk Konstruksi Kayu (NDS®) 2015. Kapasitas yang dihitung didasarkan pada asumsi dan ketentuan berikut:

· Baut dan sekrup lag harus memenuhi persyaratan ANSI / ASME B18.2.1, sekrup kayu harus memenuhi persyaratan ANSI / ASME B18.6.1, dan paku harus memenuhi persyaratan ASTM F1667.

· Baut, sekrup lag dan sekrup kayu harus dipasang di lubang timah yang sudah ditentukan sebelumnya sesuai dengan ketentuan NDS Bab 11.

· Baut, sekrup lag dan sekrup kayu tidak boleh didorong secara paksa ke anggota sambungan dengan palu atau perangkat benturan lainnya.

· Wajah-wajah anggota koneksi yang berdekatan dibawa ke kontak ketika pengencang dipasang.

· Jarak tepi yang memadai, jarak ujung dan jarak harus disediakan untuk semua pengencang untuk mencegah pemisahan bagian sambungan kayu, sesuai dengan NDS Bab 11.

· Plat sisi baja dengan ketebalan ¼ in. Atau lebih besar harus memenuhi persyaratan ASTM A36, dan pelat sisi baja dengan ketebalan kurang dari ¼ in. Harus memenuhi persyaratan ASTM A653, Grade 33.

· Anggota sambungan beton harus memiliki kekuatan tekan (fc ') minimal 2.500 psi.

· Kalkulator Koneksi online tidak secara khusus membahas koneksi multi-pengikat. Lihat NDS Bab 10-11 dan NDS Lampiran E untuk ketentuan desain yang berlaku.

· Kalkulator Koneksi online tidak menangani pengencang yang dipasang pada sudut ke butiran (mis. Kuku jari kaki). Lihat NDS Bab 10-11 untuk ketentuan desain yang berlaku.

· Kalkulator Koneksi online tidak membahas pengencang yang mengalami pemuatan lateral dan penarikan gabungan. Lihat NDS Bab 10-11 untuk ketentuan desain yang berlaku.

· Kalkulator Koneksi online tidak membahas koneksi dengan celah atau blok spacer non-struktural di antara anggota.

PEDOMAN STRUKTURAL UMUM

Kualitas produk kayu struktural dan pengencang dan desain anggota pendukung sambungan dan harus sesuai dengan ketentuan NDS. Kalkulator Koneksi online didasarkan pada persamaan desain untuk pemuatan lateral dan pemuatan penarikan yang ditentukan dalam NDS Bab 10 dan 11, bersama dengan karakteristik pengikat yang ditentukan dalam NDS Lampiran L. Komentar NDS, NDS Lampiran I hingga N, dan Bab 12 NDS 13 memberikan pedoman tambahan mengenai desain sambungan dalam struktur kayu.

TANGGUNG JAWAB UNTUK DESAIN

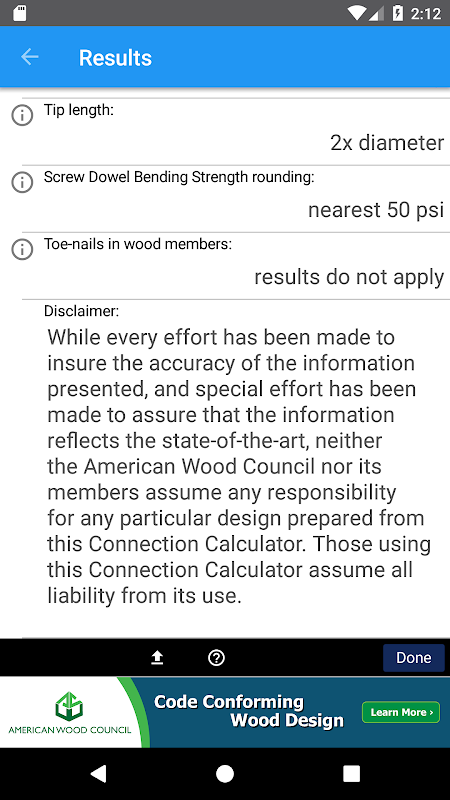

Sementara setiap upaya telah dilakukan untuk memastikan keakuratan informasi yang disajikan, dan upaya khusus telah dilakukan untuk memastikan bahwa informasi tersebut mencerminkan keadaan terkini, baik Asosiasi Hutan & Kertas Amerika maupun anggotanya tidak bertanggung jawab atas desain tertentu yang disiapkan dari Kalkulator Koneksi online ini. Mereka yang menggunakan Kalkulator Koneksi online ini menanggung semua tanggung jawab dari penggunaannya.
