CAD Assistant

OPEN CASCADE CAD Assistant untuk Android adalah penonton dan penukar luar talian untuk model CAD 3D dan mesh.

Sekiranya anda ingin menggunakan teknologi ini untuk pengembangan penyelesaian khusus untuk perniagaan anda, hubungi kami di:

https://dev.opencascade.org/webform/contact_us

Paparan dan penukaran model CAD asas

Fungsi asas disediakan oleh komponen CAD Data Exchange dari Open CASCADE Technology (OCCT).

Format dan data fail yang disokong adalah:

- BREP: format OCCT asli untuk geometri bentuk, topologi, dan struktur pemasangan.

- IGES (5.1 dan 5.3): bentuk geometri, warna, nama objek tingkat atas, maklumat fail.

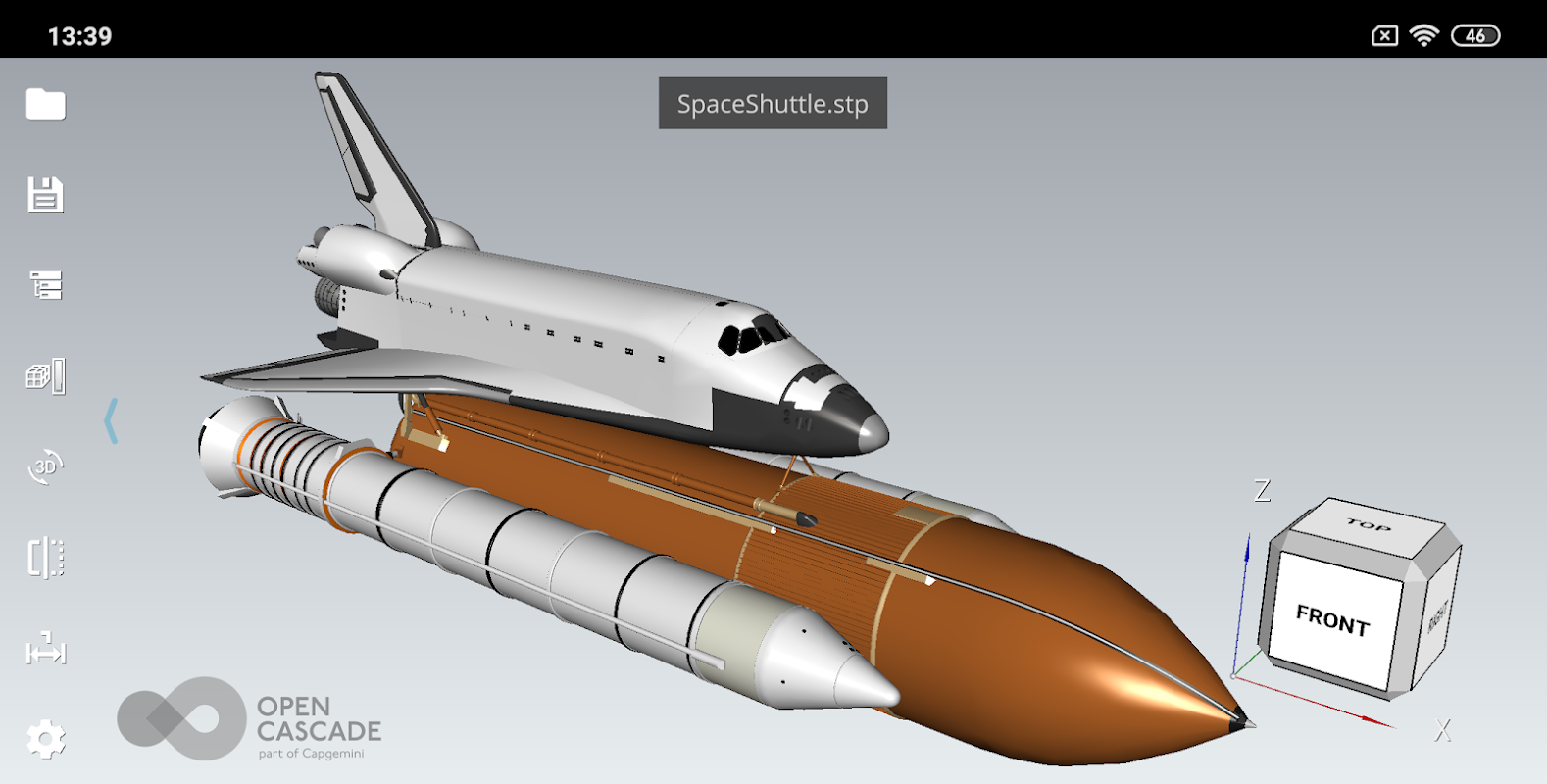

- LANGKAH (AP203 dan AP214): geometri bentuk, struktur pemasangan, warna, nama, sifat pengesahan, maklumat fail.

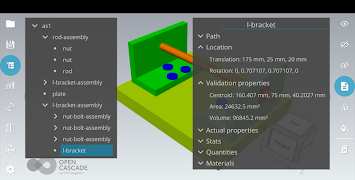

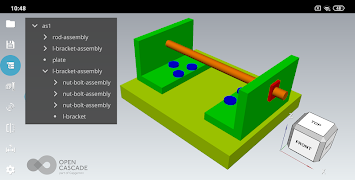

Struktur pemasangan model dapat dilayari melalui penyemak imbas pokok. Komponen pemasangan boleh disembunyikan atau ditunjukkan sebagaimana perlu untuk memeriksa model. Sub-unit atau bahagian yang dipilih dapat ditanyakan sifatnya.

Model CAD (bahagian atau sub-unit keseluruhan atau terpilih) boleh dieksport ke format CAD atau mesh yang disokong.

Melihat data jejaring

Fungsi tambahan adalah melihat model mesh dengan data yang berkaitan, dilaksanakan menggunakan komponen visualisasi mesh OCCT.

Format mesh yang disokong adalah:

- glTF adalah standard terbuka untuk aset 3D.

- STL adalah standard de-facto dalam percetakan 3D.

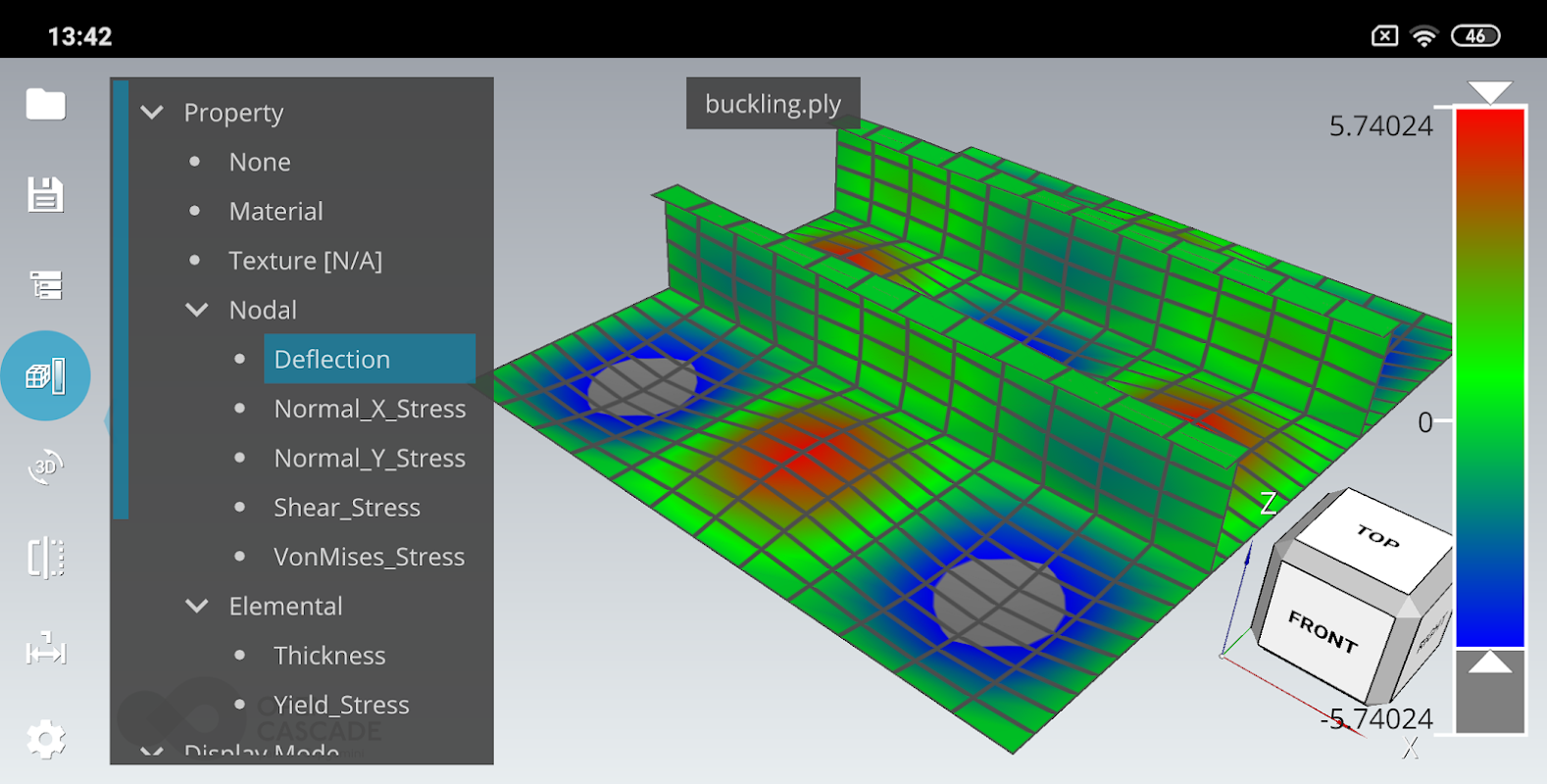

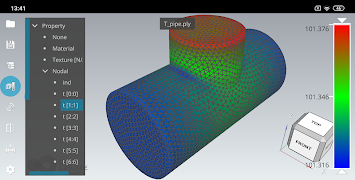

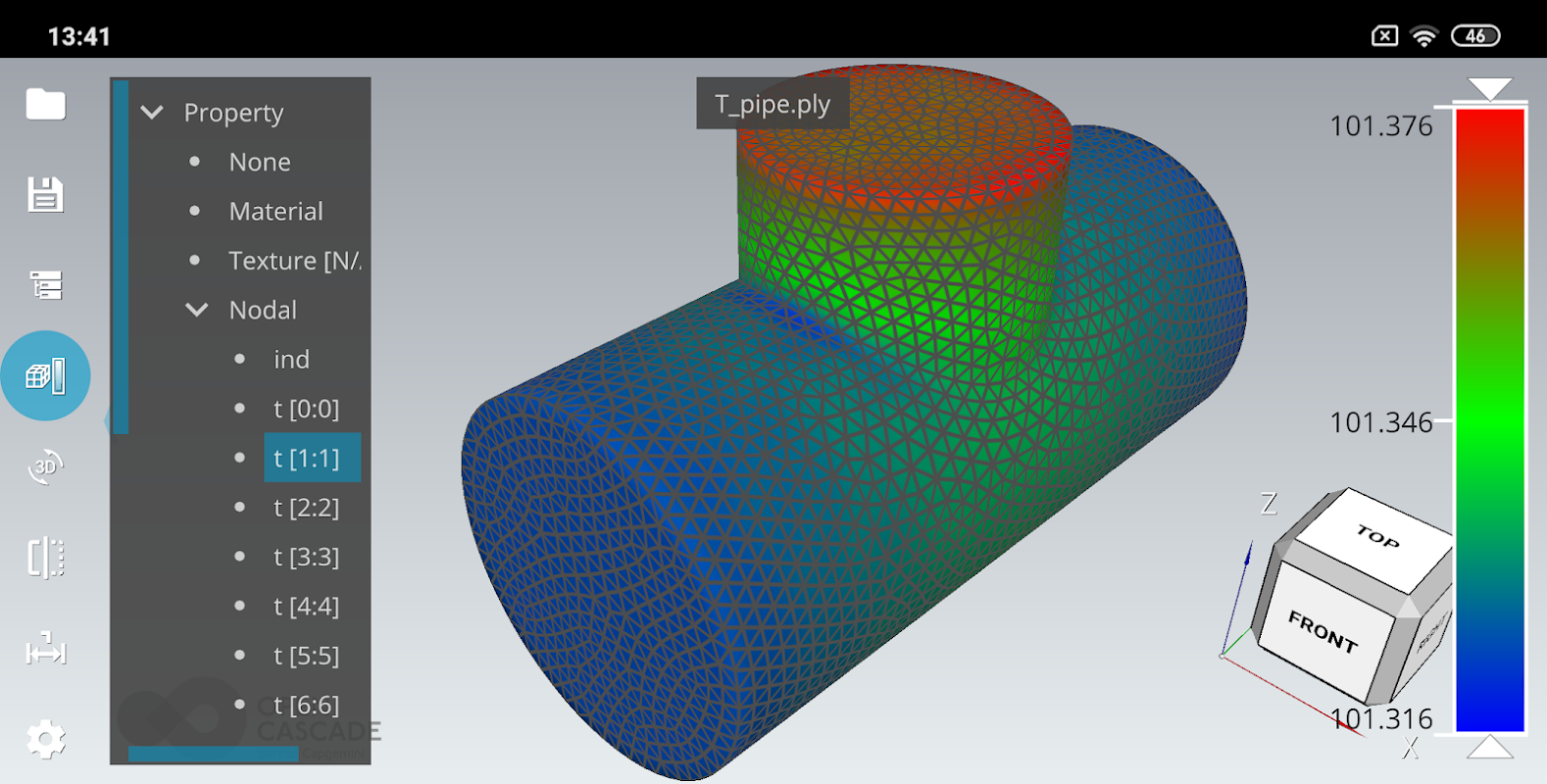

- PLY mempunyai keupayaan untuk menyimpan data yang berkaitan dengan nod dan elemen mesh. Jika di dalam aplikasi Anda ada model yang diwakili oleh mesh, model ini dapat disimpan dengan mudah ke format PLY dan dilihat pada tablet. Data tambahan (warna atau skalar RGB) dapat ditambahkan pada setiap poligon atau nod.

- OBJ adalah standard untuk animasi 3D dan disokong oleh kebanyakan aplikasi grafik 3D.

- JT adalah standard ISO untuk visualisasi data CAD 3D yang cekap.

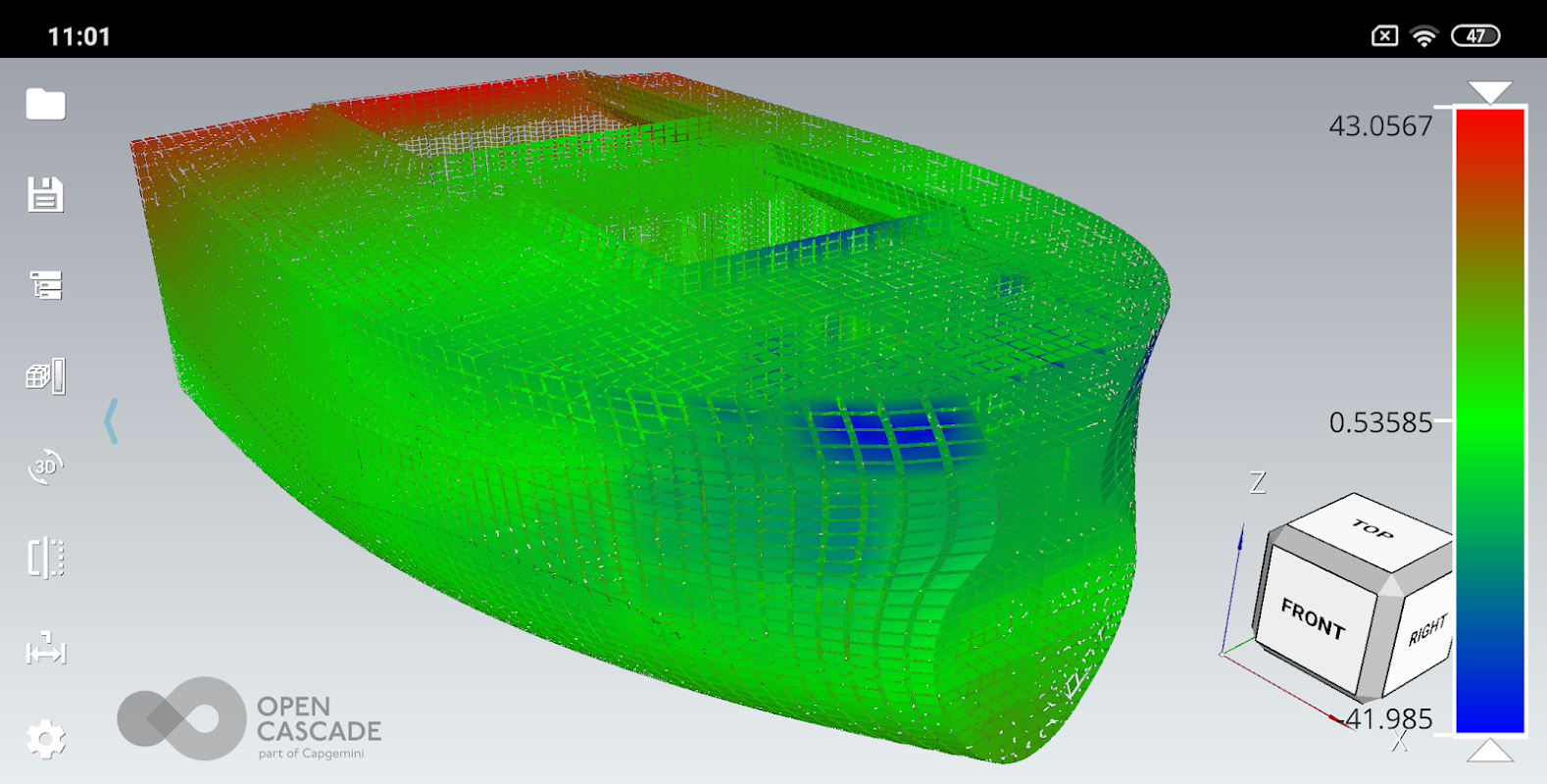

Pembantu CAD membolehkan anda melihat mesh dalam rangka bingkai, teduh, dan mengecil. Sekiranya mesh mengandungi tekstur, warna, atau data skalar yang terkait, ia dapat dilihat dengan elemen berwarna sesuai dengan sifat yang dipilih. Untuk kuantiti skalar skala warna interaktif ditunjukkan, menyediakan kawalan untuk memanipulasi julat kuantiti yang ditunjukkan.

Operasi biasa

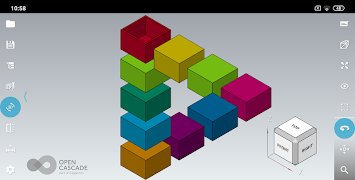

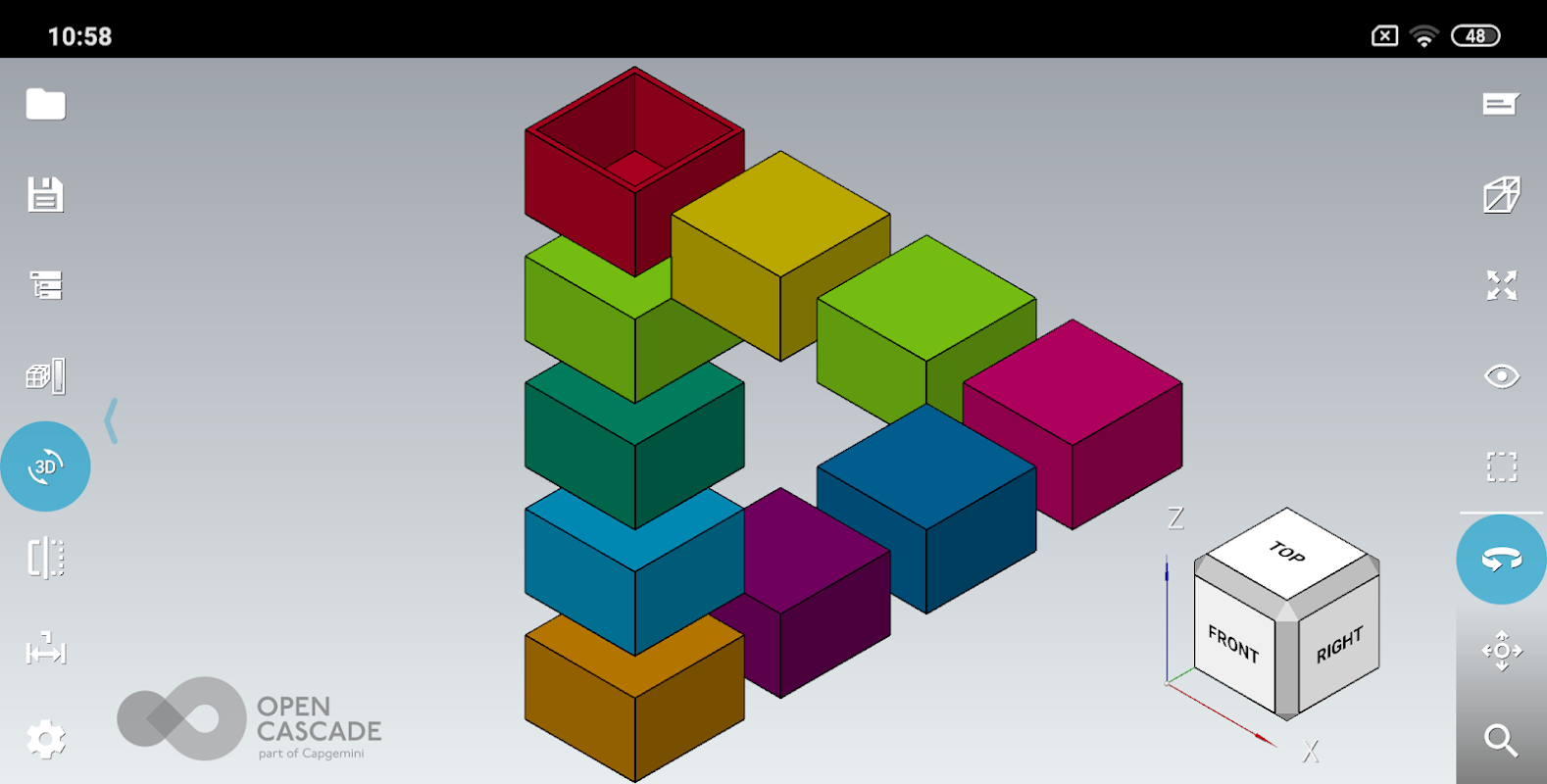

Pembantu CAD untuk Android dioptimumkan untuk peranti dengan skrin berbilang sentuhan dan menyediakan manipulasi pandangan 3D secara intuitif dengan isyarat jari.

Bar alat kiri menyediakan butang untuk memasang model ke tetingkap dan pilihan pandangan standard. Submenu tetapan menyediakan akses ke pilihan penonton dan aplikasi, maklumat fail, dan log mesej.

Fail boleh dibuka dari storan tempatan (memori dalaman atau kad SD). Pembantu CAD bergabung dengan Android sehingga aplikasi yang menyokong persatuan fail akan melancarkannya untuk membuka fail dari jenis yang berkaitan. Sebagai contoh, anda boleh membuka fail LANGKAH yang dikirimkan kepada anda melalui surat dengan klik mudah pada lampiran pada pelanggan mel.

Model CAD boleh disimpan dalam format STEP, IGES, atau BREP sebagai data CAD; Model CAD dan mesh boleh disimpan dalam format PLY, STL, atau OBJ sebagai data poligonal. Dialog Save File juga membolehkan menyimpan gambar model semasa ke format PNG. Sekiranya direktori sasaran Mail dipilih, klien e-mel akan dimulakan secara automatik dengan fail yang disimpan sebagai lampiran.

Peranti yang disokong

Pembantu CAD telah diuji untuk menggunakan pelbagai tablet dan telefon pintar moden. Namun, perhatikan bahawa dioptimumkan untuk orientasi layar lanskap, yang mungkin tidak menyenangkan pada telefon.

Aplikasi memerlukan OpenGL ES 3.0+.

Batasan

Bergantung pada peranti, membuka fail besar mungkin memerlukan masa. Perangkat dengan pemproses grafik jarak jauh mungkin lambat dalam menampilkan model besar, dan sistem mungkin (diam-diam) menutup aplikasi jika model memerlukan lebih banyak memori daripada yang tersedia pada perangkat.

Lihat lebih banyak lagi di https://www.opencascade.com/content/cad-assistant

Maklum balas

Kami mengalu-alukan maklum balas anda di Google Play atau di Forum Pengguna kami di https://dev.opencascade.org/forums/open-cascade-applications
