SMD Weerstandscode

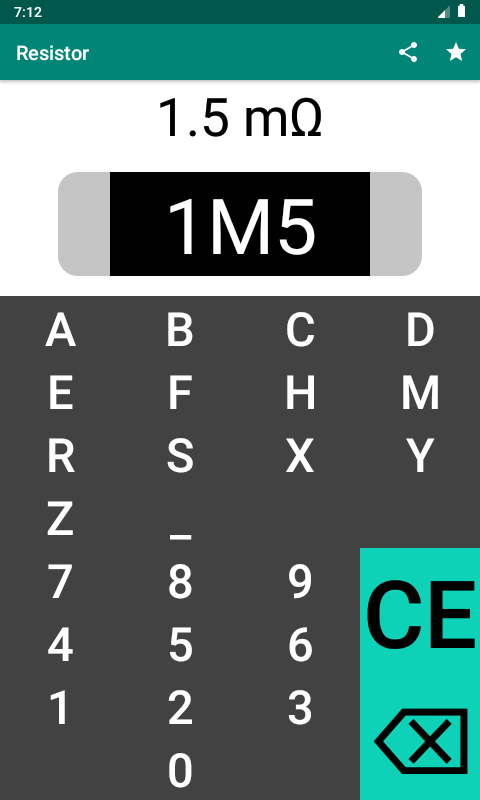

Een eenvoudig te gebruiken SMD-code rekenmachine voor SMD-weerstanden!

De applicatie is een eenvoudig te gebruiken SMD-code calculator voor het berekenen van de weerstand van een weerstand. De applicatie ondersteunt de coderingssystemen met 3 cijfers, 4 cijfers en EIA-96.

Weerstand

Een weerstand is een component die wordt gebruikt in elektrische circuits om de stroom te beperken. De weerstandswaarde van een weerstand wordt gemeten in Ohm (Ω). Als een stroom (I) van één Ampère door een weerstand gaat met een spanningsval (U) van één Volt, komt de weerstandswaarde van een weerstand (R) overeen met één Ohm. Deze verhouding wordt weergegeven door de wet van Ohm: R = U ÷ I.

SMD-code

De codes op de SMD-weerstanden identificeren de weerstandswaarde van een weerstand. Er zijn meerdere coderingssystemen die de weerstandswaarde van een weerstand bepalen: 3 cijfers, 4 cijfers en EIA-96. Hieronder wordt de betekenis van elk coderingssysteem beschreven.

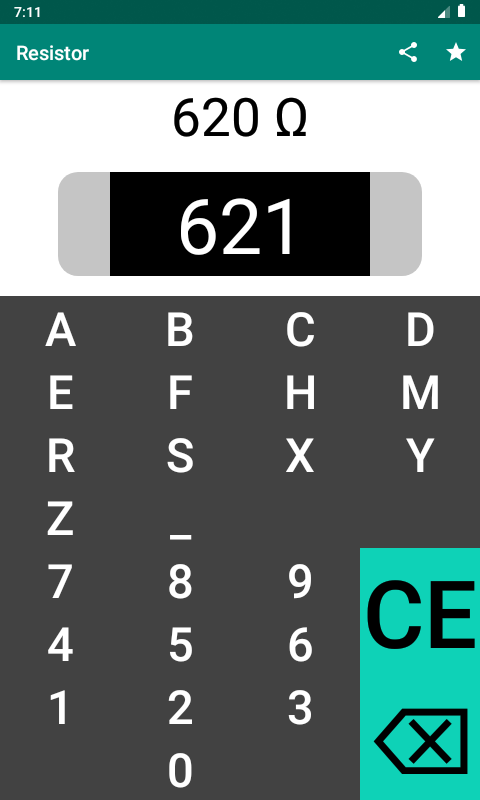

3 cijfers

In het 3-cijferige coderingssysteem geven de eerste twee cijfers de significante cijfers aan, waarbij het derde cijfer de vermenigvuldiger aangeeft. De vermenigvuldiger geeft aan hoeveel nullen moeten worden toegevoegd aan de twee significante cijfers. Als de weerstand kleiner is dan 10 Ohm, wordt de letter R gebruikt om de positie van de komma aan te geven. Hieronder volgen enkele voorbeelden.

340 = 34 Ω

781 = 780 Ω

202 = 2000 Ω of 2 KΩ

5R5 = 5,5 Ω

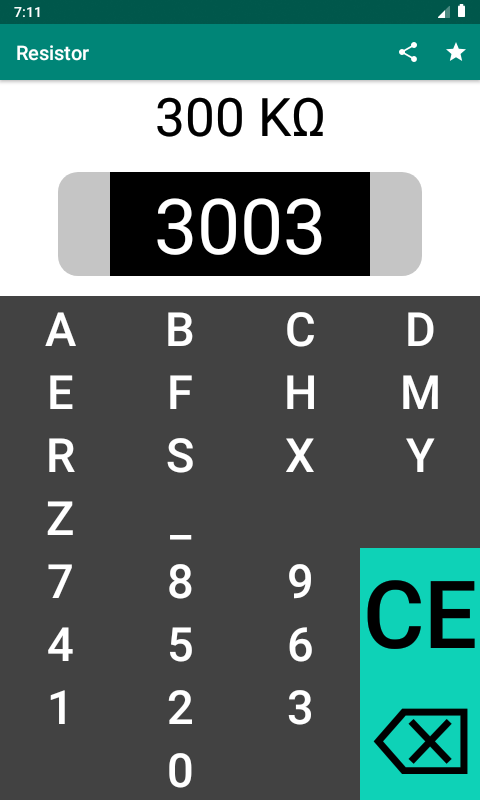

4 cijfers

Het 4-cijferige coderingssysteem lijkt sterk op het 3-cijferige coderingssysteem. In het 4-cijferige coderingssysteem geven de eerste drie cijfers de significante cijfers aan, waarbij het vierde cijfer de vermenigvuldiger aangeeft. De vermenigvuldiger geeft aan hoeveel nullen moeten worden toegevoegd aan de drie significante cijfers. Als de weerstand kleiner is dan 100 Ohm, wordt de letter R gebruikt om de positie van de komma aan te geven. Hieronder volgen enkele voorbeelden.

9100 = 910 Ω

2204 = 2,2 MΩ

0R10 = 0,1 Ω

EIA-96

Het EIA-96-coderingssysteem bestaat uit drie tekens. De eerste twee karakters zijn cijfers, wat overeenkomt met de 3 significante cijfers van de weerstand volgens een opzoektabel. Het derde teken is een letter die de vermenigvuldigingsfactor van de weerstand aangeeft. Hieronder volgen enkele voorbeelden.

40A = 255 Ω

12E = 1,3 MΩ

52F = 34 MΩ
