YJACK VIEW

YJACK VIEW® biedt naadloze integratie met YJACK®- en TITAN®-apparaten en daarmee een complete HVAC/R-diagnoseoplossing (aankoop van hardware vereist).

Ondersteunde hardware:

TITANMAX® digitale manifold

YJACK PATH® bereikverlenger

YJACK® temperatuurtang & -band

YJACK DEW® psychrometer

YJACK PRESS® drukmeter

YJACK VAC® vacuümmeter

YJACK AMP® stroomtang

YJACK MANO® manometer

YJACK FLOW® anemometer

P51-870 TITAN® digitale manifold

68864 draadloze koelmiddelweegschaal

6860x verbrandingsanalysator

Ontvang en analyseer realtime gegevens, waaronder drukken, temperaturen, vacuümniveau, psychrometrische gegevens, luchtstroom en -snelheid in kanalen, drukval in kanalen, brandstofdrukinstellingen, gewichtsmetingen en elektrische stroom.

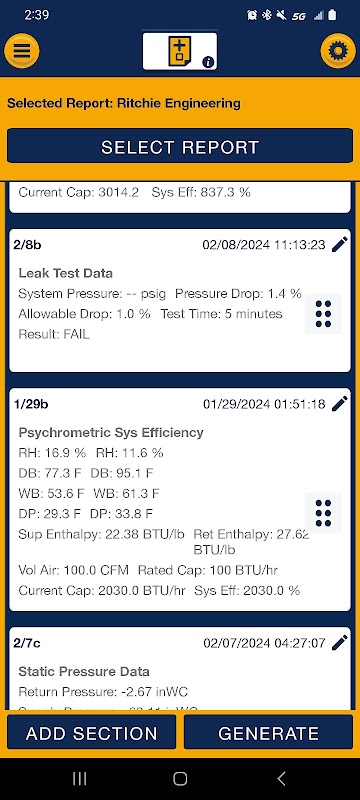

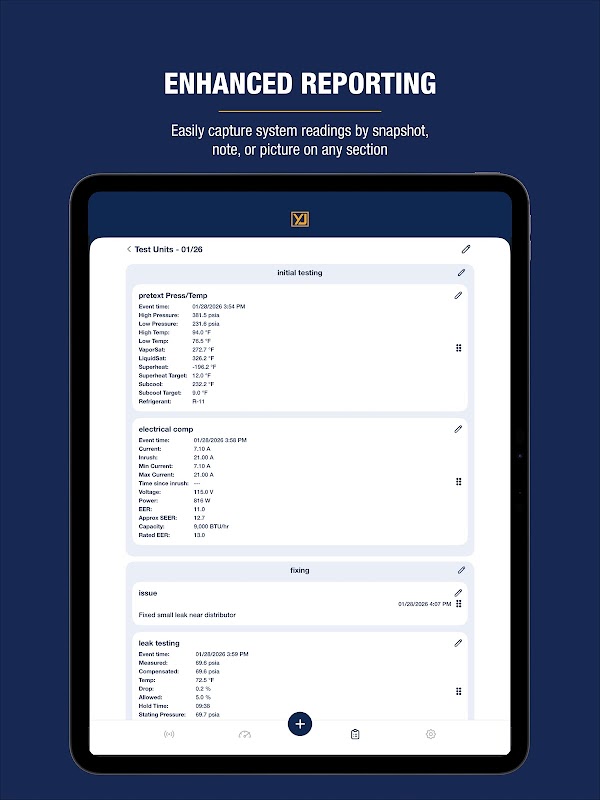

SERVICERAPPORTEN MAKEN/BEHEREN/DELEN

Maak aanpasbare PDF-rapporten van systeemmetingen en service-informatie en bewaar eerdere taken en rapporten. De gebruikersprofielfunctie slaat gebruikersinformatie op die automatisch in de koptekst van elk rapport wordt gegenereerd.

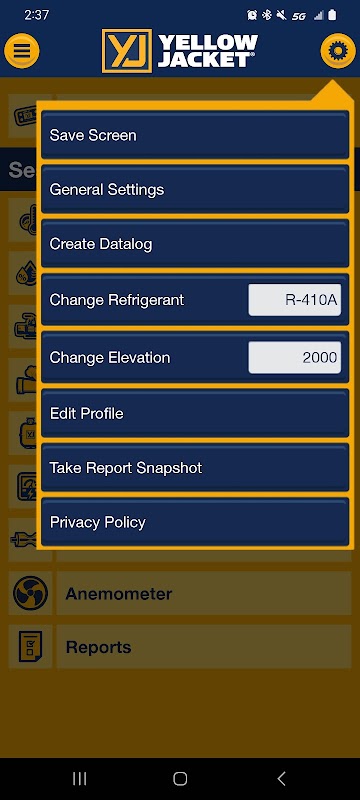

VERBETERDE DATALOGGING

Registreer gegevens van één of alle huidige sessietypen naar wens. Kies uit verschillende bemonsteringsfrequenties, afhankelijk van de behoeften van de gebruiker. Live updates van geselecteerde apparaten, eenheden, hoogte en koelmiddelselectie worden toegevoegd aan bestaande gegevenslogboeken. Start en stop datalogging naar believen, sla gegevens op voor later gebruik of deel ze via e-mail voor analyse op afstand.

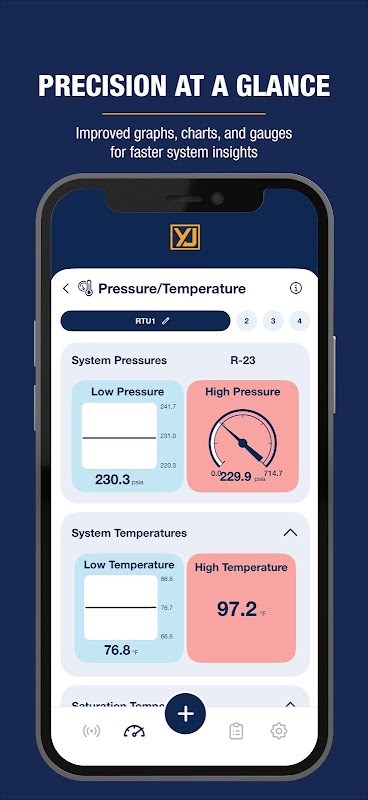

DRUK / TEMPERATUUR

Bekijk systeemdruk- en temperatuurgegevens van maximaal 4 systemen tegelijk. Selecteer koelmiddelen voor het berekenen van systeemeigenschappen, waaronder verzadigingstemperaturen en systeemoververhitting/onderkoeling. Manipuleer de weergavetypen van de gegevens, waaronder grote getallen, analoge meter (alleen druk) of lijngrafiek.

STATISCHE DRUK

Selecteer en registreer drukverliezen op verschillende locaties, zoals het filter, de warmtewisselaar, externe statische drukken en gasdrukmetingen, en upload deze gegevens in één sessie naar een rapport voor de klant.

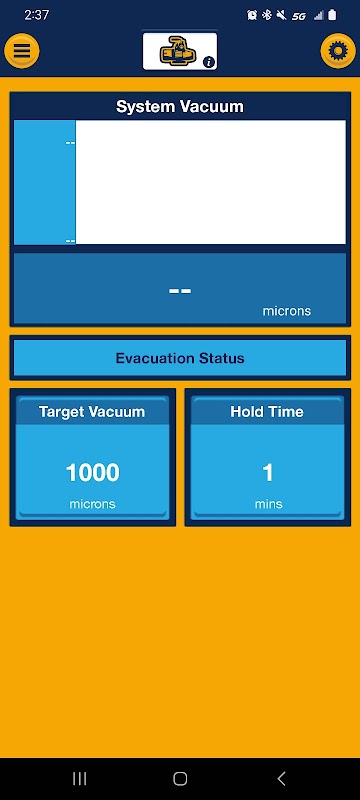

ONTLUCHTING

Bewaak het vacuüm in het systeem zoals gemeten door een TITAN® digitale manifold, een bedrade vacuümsensor of de YJACK VAC® draadloze vacuümmeter. Een instelbare vacuümdrukdoelwaarde en een timer zorgen ervoor dat alle koelmiddel, vocht en niet-condenseerbare gassen tijdens de ontluchting worden verwijderd.

LEKTEST

Bewaak drukveranderingen tijdens een lektest onder druk om te controleren of het systeem lekvrij is.

PSYCHROMETRIE

Analyseer psychrometrische gegevens van maximaal 4 systemen tegelijk. Zorg voor maximaal wooncomfort met draadloze berekeningen van de relatieve luchtvochtigheid, drogeboltemperatuur, natteboltemperatuur, dauwpunt en enthalpie van aanvoer- en retourlucht. Vergelijk de nominale capaciteit van het systeem met de werkelijke output voor een beter inzicht in de algehele systeemefficiëntie.

VULLEN & TERUGWINNEN

Toon de schaalwaarden van de draadloze laadweegschaal om systemen nauwkeurig te vullen of de hoeveelheid koelmiddel te bepalen tijdens het terugwinnen. Bekijk de meetwaarden van uw draadloze koelmiddelweegschaal met gelijktijdige weergave van het brutogewicht en de gewichtsverandering.

ELEKTRISCH

De elektrische sessie toont de meetwaarden van de YJACK AMP® draadloze stroomsonde, terwijl de wisselstroom en inschakelstroom worden bewaakt. Deze meetwaarden worden gebruikt voor het berekenen van het stroomverbruik en de EER (Energy Efficiency Ratio).

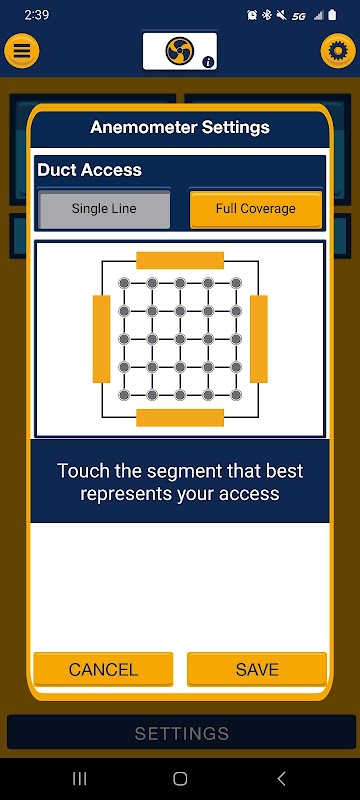

ANEMOMETER

De anemometersessie toont de meetwaarden van de YJACK FLOW® draadloze anemometersonde. Snelle verificatie met één regel door middel van kanaal-naar-kanaalvergelijking of volledige systeemberekeningen met behulp van de AHRI40-standaard voor luchtmeting, om de geïnstalleerde luchtstroom van het systeem te vergelijken met de gepubliceerde standaard.

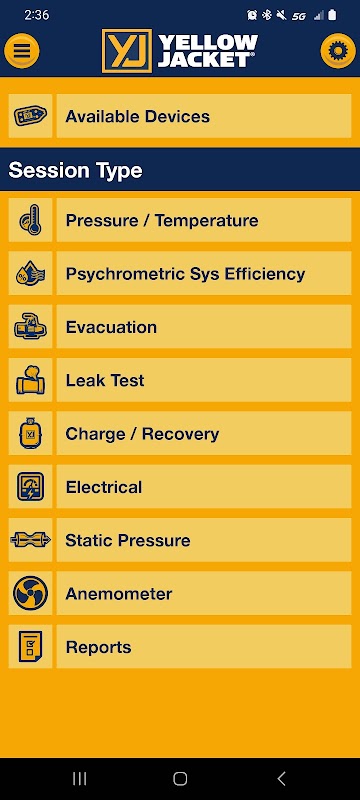

BESCHIKBARE APPARATEN

Bewaak de gegevens en de batterijduur van uw apparaten. Creëer een perimeter van apparaten door YJACK PATH®-apparaten periodiek rond het werkgebied te plaatsen, waardoor het signaal van alle nabijgelegen apparaten wordt versterkt.

VERBRANDING

Leg de resultaten van uw verbrandingsanalysator vast en neem de gegevens op in uw werkrapport.
