Alignment Viewer V3

[ESKİ VERSİYON - ARTIK GÜNCELLENMİYOR]

Hizalama Görüntüleyici ile zamandan tasarruf edin – Bir demiryolu veya yol hizalamasını içe aktarın ve gerçek zamanlı zincirleme / istasyon ve ofset konum bilgilerini alın.

Karayolu ve demiryolu inşaatı/bakımına yardımcı olmak, sahadaki sorunları ve sahadaki ilerlemeyi belirlemek ve raporlamak için hızlı ve kolay saha denetimleri gerçekleştirmek üzere tasarlanmıştır. Zincirleme / istasyon ve ofset filigranlı fotoğraflar, raporların hızlı, doğru ve BIM uyumlu olmasını sağlar; bu da bu uygulamayı modern İnşaat Mühendisi için mükemmel bir uygulama haline getirir.

Geometrik çizgileri, noktaları içe aktarın ve görüntüleyin ve sağlanan tasarım ve zemin seviyesi verilerinden çizilen kesitleri keşfedin. İsteğe bağlı saha kaydırma ve ölçek faktörü ile mevcut binlerce ızgara dönüşümüne dayalı olarak jeodezik WGS84/ETRS89 dünya koordinatları (Enlem Boylam) ve Kartezyen Doğu Kuzeyleme arasında dönüştürme.

****Hizalama Görüntüleyici Özellikleri****

Hizalama Görüntüleyici tarafından sağlanan özelliklerin tam listesini aşağıda bulabilirsiniz:

**Yol/Demiryolu Hizalamaları**

Hizalamaları LandXML'den (.xml) veya NRG Hizalama biçiminden (.nst) içe aktarın.

Eğriler, Spiraller, Klothoidler, Paraboller ve Düzlükleri içeren karayolu ve demiryolu hizalamaları için destek sağlar.

Zincirleme / İstasyon ve Ofset'te gerçek zamanlı konum güncellemeleri.

Chainage / Station ve Offset ile fotoğraf filigranı çekin.

**Geometrik Pimler / Noktalar**

Google Earth dosyalarından (.kml), NRG Zemin Çizimi Dosyalarından (.gpf) ve ASCII/CSV dosyalarından (.txt) pinlerin içe aktarılmasına izin verir.

Pimler jeodezik, Kartezyen veya geometrik hizalama koordinatlarına göre manuel olarak yerleştirilebilir.

İçe aktarılan pinlerin düzenlenmesine izin verir.

Yeni pin dosyalarının (.kml, .gpf veya .txt) dışa aktarılmasına olanak tanır.

**Geometrik Çizgiler**

Çizgiler Google Earth dosyalarından (.kml) içe aktarılabilir.

Çizgiler haritaya, kesite veya her ikisine birden yüklenebilir.

Kesit ekran rengi her satır dosyası için seçilebilir.

Aynı anda birden fazla satır dosyasının yüklenmesine yönelik destek sağlar.

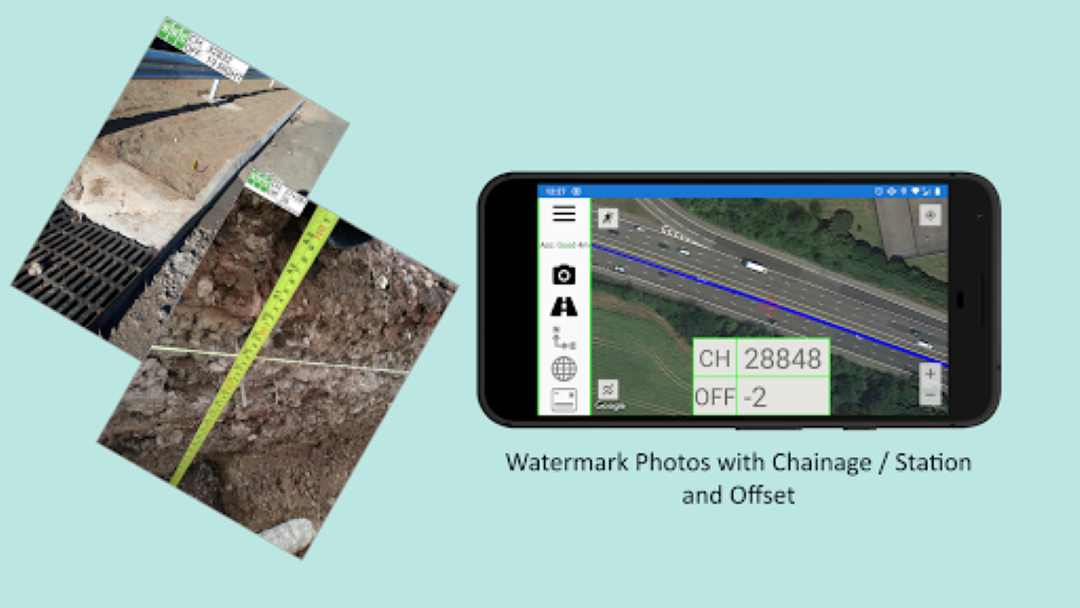

**Filigranlı Fotoğraflar**

Daha sonra mevcut konumun Zincirleme / İstasyon ve Ofseti ile filigranlanacak fotoğraflar çekilebilir.

**Enine kesitler**

Belirli bir geometrik hizalamaya veya başlığa dik bir kesit oluşturulmasına olanak sağlar.

Kesit güncellemeleri gerçek zamanlı olarak yapılır.

Kesit modu, güncellemelerin duraklatılmasını, ölçeğin / dönüşümün kilitlenmesini ve Google yerden yükseklik verilerinin içe aktarılmasını destekler.

**Peyzaj modu**

Aracınızın kontrol paneline yerleştirmek için mükemmel olan NRG Hizalama Görüntüleyici yatay modu, WGS84, Kartezyen EN ve Geometrik Hizalama (Zincirleme/İstasyon/Ölçüm) koordinatları açısından cihaz konumu için net ve gerçek zamanlı güncellemeler sağlar.

****Yapılandırma Seçenekleri****

Hizalama Görüntüleyici, uygulamanın tercihlerinize göre uyarlanmasına olanak tanıyan kapsamlı bir yapılandırma seçenekleri listesi sunar.

**Geometrik Hizalama Yapılandırma Seçenekleri**

Ofset ekran oluşumu: -/+ veya Sol/Sağ.

Hizalama mesafesi: Zincirleme/İstasyon/Metreaj.

Hizalama formatı 10000/10+000/100+00

Hizalama/EN için ondalık basamaklar görüntülenir.

**Harita Yapılandırma Seçenekleri**

Trafik gösterimi.

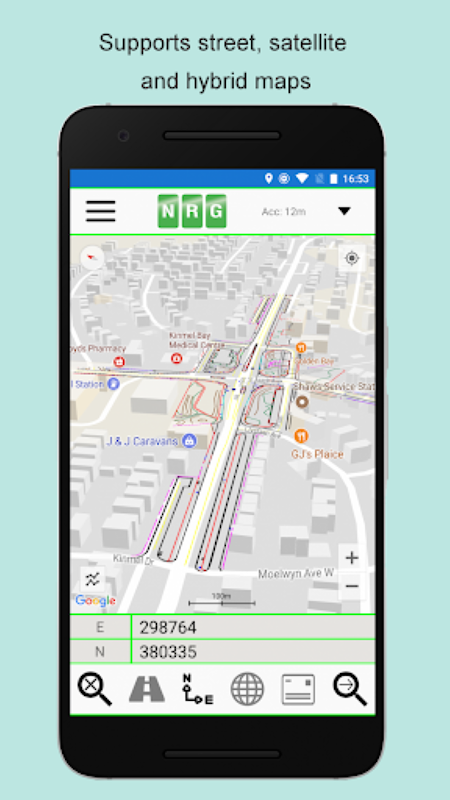

Sokak, Uydu ve Hibrit harita türleri.

Çapraz saç.

Harita ölçek çubuğu.

Ölçü birimleri: İngiliz/Metrik.

**Kesit Yapılandırma Seçenekleri**

Kesit merkezi: Orta Nokta veya Kullanıcı tanımlı Ofset.

Kullanıcı tanımlı ölçek kesiti / Kesit mesafesi.

Dikey Abartma.

Google Yükseklik segmenti mesafesi

Ölçek çubuklarını etkinleştirin / devre dışı bırakın.

**Filigranlı Fotoğraf Yapılandırma Seçenekleri**

Filigran konumu

Filigran boyutu

Yol/demiryolu hizalama adını göster

GPS doğruluğunu göster

Tarihi göster

Gösteri zamanı

**Manuel**

NRG Hizalama Görüntüleyici kılavuzu http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf adresinde bulunabilir.

Yeni kullanıcıların, NRG Hizalama Görüntüleyicisinden tam olarak yararlanabilmek için kılavuzu incelemeleri önemle tavsiye edilir.

Etiketler: GPS, Yol Hizalama, Ray Hizalama, WGS84, ETRS89, OSGB36, İnşaat Mühendisliği, Karayolu Bakım, Ölçme, Kesit, Yol İnşaatı, Zincirleme, İstasyon.
