Alignment Viewer V3

[VERSIÓN LEGADA - YA NO ACTUALIZADA]

Ahorre tiempo con Alignment Viewer: importe una alineación ferroviaria o de carretera y reciba información de PK/estación y posición de compensación en tiempo real.

Diseñado para ayudar a la construcción/mantenimiento de carreteras y ferrocarriles a realizar inspecciones del sitio rápidas y sencillas para identificar e informar sobre los problemas del sitio y el progreso desde el campo. Las fotos con marcas de agua con PK/estación y compensación garantizan que los informes sean rápidos, precisos y compatibles con BIM, lo que la convierte en la aplicación perfecta para el ingeniero civil moderno.

Importe y vea líneas y puntos geométricos y explore secciones transversales extraídas del diseño proporcionado y de los datos a nivel del suelo. Convierta entre coordenadas mundiales geodésicas WGS84/ETRS89 (latitud y longitud) y norte cartesiano en función de miles de transformaciones de cuadrícula disponibles con un cambio de sitio y un factor de escala opcionales.

****Características del visor de alineación****

A continuación encontrará la lista completa de funciones proporcionadas por Alignment Viewer:

**Alineaciones de carretera/ferrocarril**

Importe alineaciones desde LandXML (.xml) o formato de alineación NRG (.nst).

Proporciona soporte para alineamientos de carreteras y ferrocarriles incorporando curvas, espirales, clotoides, parábolas y rectas.

Actualizaciones de posición en tiempo real en PK/Estación y Compensación.

Tome fotografías con marca de agua con PK / Estación y Desplazamiento.

**Alfileres/Puntos Geométricos**

Permite la importación de pines desde archivos de Google Earth (.kml), archivos NRG Ground Plot (.gpf) y archivos ASCII/CSV (.txt).

Los pines se pueden colocar manualmente según coordenadas de alineación geodésicas, cartesianas o geométricas.

Permite editar pines importados.

Permite la exportación de nuevos archivos pin (.kml, .gpf o .txt).

**Líneas geométricas**

Las líneas se pueden importar desde archivos de Google Earth (.kml).

Las líneas se pueden cargar en el mapa, en la sección transversal o en ambos.

El color de visualización de la sección transversal se puede seleccionar para cada archivo de línea.

Proporciona soporte para cargar archivos de varias líneas a la vez.

**Fotos con marcas de agua**

Se pueden tomar fotografías que luego tendrán una marca de agua con el PK/Estación y el Desplazamiento de la ubicación actual.

**Secciones cruzadas**

Permite la creación de una sección transversal perpendicular a una alineación o rumbo geométrico determinado.

Actualizaciones de secciones transversales en tiempo real.

El modo de sección transversal admite pausar actualizaciones, bloquear escala/transformación e importar datos de elevación del terreno de Google.

**Modo paisaje**

Perfecto para colocar en el tablero de su vehículo, el modo horizontal NRG Alignment Viewer proporciona actualizaciones claras y en tiempo real de la posición del dispositivo en términos de coordenadas WGS84, EN cartesianas y alineación geométrica (cadena/estación/medición).

****Opciones de configuración****

Alignment Viewer proporciona una lista extensa de opciones de configuración que permiten que la aplicación se adapte a sus preferencias.

**Opciones de configuración de alineación geométrica**

Formación de visualización compensada: -/+ o Izquierda/Derecha.

Distancia de alineación: PK/Estación/Metraje.

Formato de alineación 10000/10+000/100+00

Se muestran los lugares decimales para Alineación/EN.

**Opciones de configuración del mapa**

Visualización del tráfico.

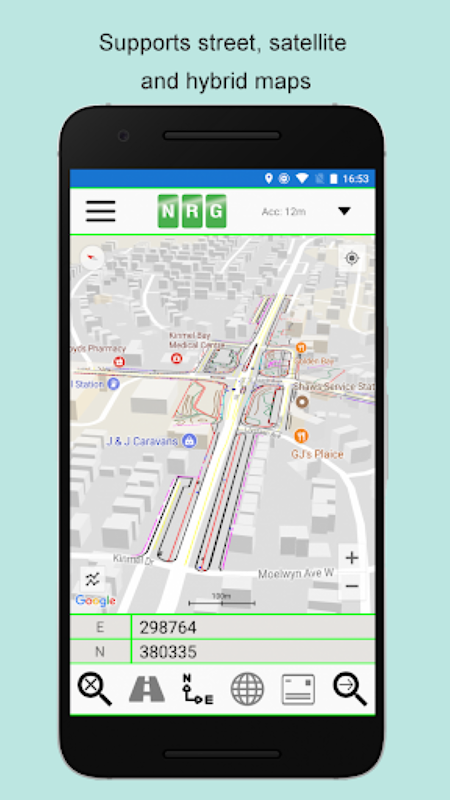

Tipos de mapas de calles, satelitales e híbridos.

Punto de mira.

Barra de escala del mapa.

Unidades de medida: Imperial/Métrico.

**Opciones de configuración de sección transversal**

Centro de sección transversal: Punto medio o Desplazamiento definido por el usuario.

Sección de escala definida por el usuario/distancia de sección transversal.

Exageración vertical.

Distancia del segmento de elevación de Google

Activar/Desactivar barras de escala.

**Opciones de configuración de fotos con marca de agua**

Posición de la marca de agua

Tamaño de marca de agua

Mostrar nombre de alineación de carretera/riel

Mostrar precisión del GPS

Mostrar fecha

Tiempo de la funcion

**Manual**

El manual de NRG Alignment Viewer se puede encontrar en http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Se recomienda encarecidamente que los nuevos usuarios vean el manual para aprovechar al máximo el Visor de alineación NRG.

Etiquetas: GPS, Alineación de Carreteras, Alineación de Ferrocarriles, WGS84, ETRS89, OSGB36, Ingeniería Civil, Mantenimiento de Carreteras, Topografía, Sección Transversal, Construcción de Carreteras, PK, Estación.
