Alignment Viewer V3

[СТАРАЯ ВЕРСИЯ – БОЛЬШЕ НЕ ОБНОВЛЯЕТСЯ]

Экономьте время с помощью средства просмотра трасс – импортируйте трассу железной дороги или дороги и получайте информацию о пикетах/станциях и смещениях в режиме реального времени.

Разработан для оказания помощи в строительстве/обслуживании автомагистралей и железных дорог, позволяет выполнять быстрые и простые проверки объектов для выявления и составления отчетов о проблемах на объекте и прогрессе на местах. Фотографии с водяными знаками с пикетами/станциями и смещением обеспечивают быстроту, точность и соответствие BIM, что делает это приложение идеальным для современного инженера-строителя.

Импортируйте и просматривайте геометрические линии, точки и исследуйте поперечные сечения, полученные на основе предоставленных проектных данных и данных с уровня земли. Преобразование между геодезическими мировыми координатами WGS84/ETRS89 (широта, долгота) и декартовым восточным и северным координатами на основе тысяч доступных преобразований сетки с дополнительным сдвигом места и масштабным коэффициентом.

****Функции средства просмотра выравниваний****

Ниже вы найдете полный список функций, предоставляемых Alignment Viewer:

**Трассы автомобильных/железнодорожных дорог**

Импортируйте трассы из формата LandXML (.xml) или NRG Alignment (.nst).

Обеспечивает поддержку трассировки автомобильных и железных дорог, включая кривые, спирали, клотоиды, параболы и прямые.

Обновления позиций в режиме реального времени в пикетах/станциях и смещениях.

Делайте фотографии водяных знаков с помощью Chainage / Station и Offset.

**Геометрические значки/точки**

Позволяет импортировать булавки из файлов Google Earth (.kml), файлов наземных графиков NRG (.gpf) и файлов ASCII/CSV (.txt).

Булавки можно размещать вручную на основе геодезических, декартовых или геометрических координат выравнивания.

Позволяет редактировать импортированные контакты.

Позволяет экспортировать новые файлы контактов (.kml, .gpf или .txt).

**Геометрические линии**

Линии можно импортировать из файлов Google Earth (.kml).

Линии можно загружать на карту, в разрез или в оба варианта.

Цвет отображения сечения можно выбрать для каждого файла линий.

Обеспечивает поддержку одновременной загрузки нескольких строковых файлов.

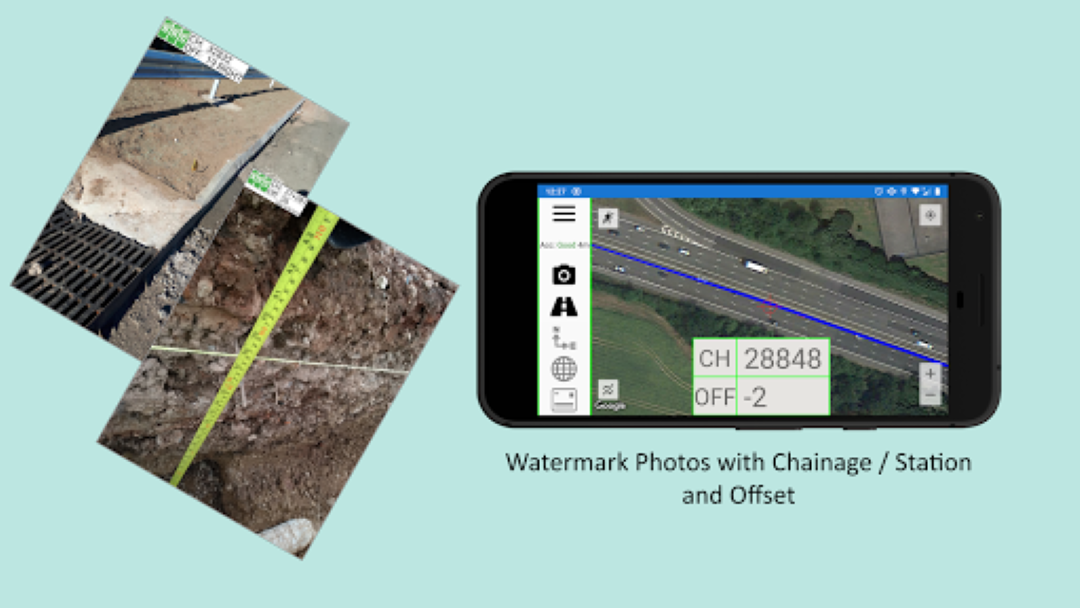

**Фотографии с водяными знаками**

Можно сделать фотографии, на которые затем будут поставлены водяные знаки с указанием пикетажа/станции и смещения текущего местоположения.

**Поперечные сечения**

Позволяет создавать поперечное сечение, перпендикулярное заданному геометрическому выравниванию или направлению.

Обновления поперечного сечения в режиме реального времени.

Режим поперечного сечения поддерживает приостановку обновлений, блокировку масштаба/преобразования и импорт данных о высоте местности Google.

**Ландшафтный режим**

Идеально подходит для размещения на приборной панели вашего автомобиля. Ландшафтный режим NRG Alignment Viewer обеспечивает четкое обновление положения устройства в режиме реального времени с точки зрения координат WGS84, декартовых EN и геометрических координат (цепь/станция/метр).

****Параметры конфигурации****

Alignment Viewer предоставляет обширный список параметров конфигурации, позволяющих настроить приложение в соответствии с вашими предпочтениями.

**Параметры конфигурации геометрического выравнивания**

Формирование смещения дисплея: -/+ или влево/вправо.

Расстояние выравнивания: Пикетаж/Станция/Метр.

Формат выравнивания 10000/10+000/100+00

Отображение десятичных знаков для Alignment/EN.

**Параметры конфигурации карты**

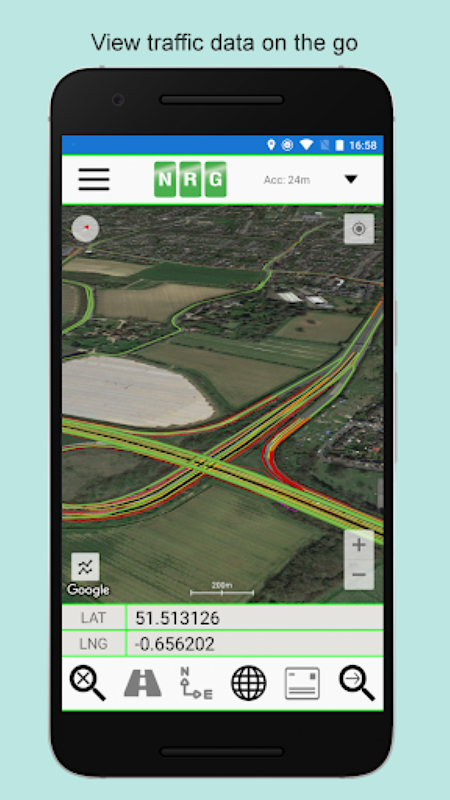

Отображение трафика.

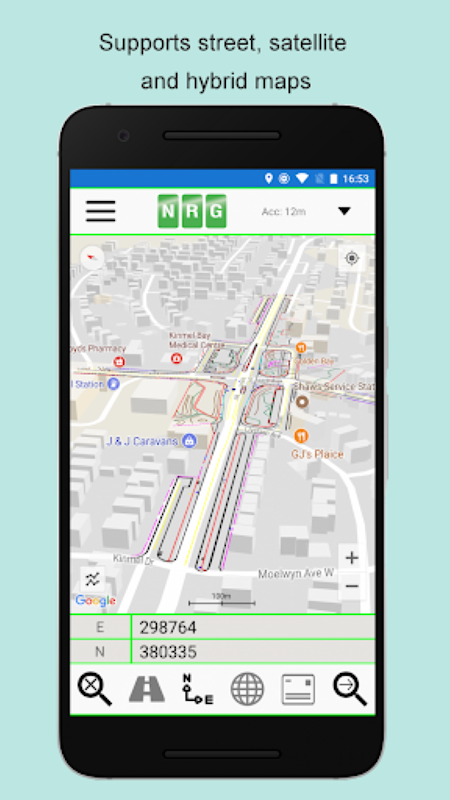

Типы карт «Улица», «Спутник» и «Гибрид».

Перекрестие.

Масштаб карты.

Единицы измерения: имперские/метрические.

**Параметры конфигурации поперечного сечения**

Центр поперечного сечения: средняя точка или заданное пользователем смещение.

Определяемый пользователем масштаб сечения/расстояние в поперечном сечении.

Вертикальное преувеличение.

Расстояние сегмента Google Elevation

Включить/отключить масштабные линейки.

**Параметры конфигурации фотографий с водяными знаками**

Положение водяного знака

Размер водяного знака

Показать название трассы дороги/железнодорожной дороги

Показать точность GPS

Показать дату

Время для шоу

**Руководство**

Руководство NRG Alignment Viewer можно найти по адресу http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf.

Настоятельно рекомендуется новым пользователям просмотреть руководство, чтобы в полной мере использовать NRG Alignment Viewer.

Теги: GPS, Выравнивание дорог, Выравнивание железных дорог, WGS84, ETRS89, OSGB36, Гражданское строительство, Содержание дорог, Геодезия, Поперечное сечение, Строительство дорог, Цепочка, Станция.
