Alignment Viewer V3

[PHIÊN BẢN LEGACY - KHÔNG CÒN CẬP NHẬT]

Tiết kiệm thời gian với Trình xem căn chỉnh – Nhập tuyến đường sắt hoặc đường bộ và nhận thông tin về vị trí / trạm và chuỗi thời gian thực cũng như vị trí bù đắp.

Được thiết kế để hỗ trợ việc xây dựng/bảo trì đường cao tốc và đường sắt thực hiện kiểm tra hiện trường nhanh chóng và dễ dàng để xác định và báo cáo các vấn đề tại hiện trường cũng như tiến độ từ hiện trường. Các bức ảnh được đóng dấu chìm với dây chuyền / trạm và offset đảm bảo các báo cáo nhanh chóng, chính xác và tuân thủ BIM, khiến đây trở thành ứng dụng hoàn hảo dành cho Kỹ sư xây dựng hiện đại.

Nhập và xem các đường, điểm hình học và khám phá các mặt cắt được rút ra từ dữ liệu thiết kế và mặt đất được cung cấp. Chuyển đổi giữa tọa độ thế giới WGS84/ETRS89 trắc địa (Kinh độ vĩ độ) và Hướng hướng Đông Descartes dựa trên hàng nghìn phép biến đổi lưới có sẵn với hệ số tỷ lệ và dịch chuyển địa điểm tùy chọn.

****Tính năng của Trình xem căn chỉnh****

Vui lòng tìm bên dưới danh sách đầy đủ các tính năng được cung cấp bởi Alignment Viewer:

**Định tuyến đường bộ/đường sắt**

Nhập sắp xếp từ định dạng LandXML (.xml) hoặc NRG Alignment (.nst).

Cung cấp hỗ trợ cho việc căn chỉnh đường bộ và đường sắt kết hợp Đường cong, Đường xoắn ốc, Đường thẳng, Parabol và Đường thẳng.

Cập nhật vị trí theo thời gian thực trong Chainage / Station và Offset.

Chụp ảnh hình mờ bằng Chainage/Station và Offset.

**Chân / Điểm hình học**

Cho phép nhập ghim từ tệp Google Earth (.kml), Tệp sơ đồ mặt đất NRG (.gpf) và tệp ASCII/CSV (.txt).

Các chốt có thể được đặt thủ công dựa trên tọa độ căn chỉnh trắc địa, Descartes hoặc hình học.

Cho phép chỉnh sửa các chân đã nhập.

Cho phép xuất các tệp pin mới (.kml, .gpf hoặc .txt).

**Đường hình học**

Các dòng có thể được nhập từ tệp Google Earth (.kml).

Các đường có thể được tải vào bản đồ, tải vào mặt cắt ngang hoặc tải cả hai.

Màu hiển thị mặt cắt ngang có thể được chọn cho mỗi tệp dòng.

Cung cấp hỗ trợ tải nhiều tập tin dòng cùng một lúc.

**Hình ảnh có hình mờ**

Có thể chụp ảnh, sau đó sẽ được đóng dấu mờ bằng Chuỗi / Trạm và Độ lệch của vị trí hiện tại.

**Mặt cắt ngang**

Cho phép tạo mặt cắt ngang vuông góc với hướng hoặc tiêu đề hình học nhất định.

Cập nhật mặt cắt trong thời gian thực.

Chế độ mặt cắt hỗ trợ tạm dừng cập nhật, khóa tỷ lệ/chuyển đổi và nhập dữ liệu độ cao mặt đất của Google.

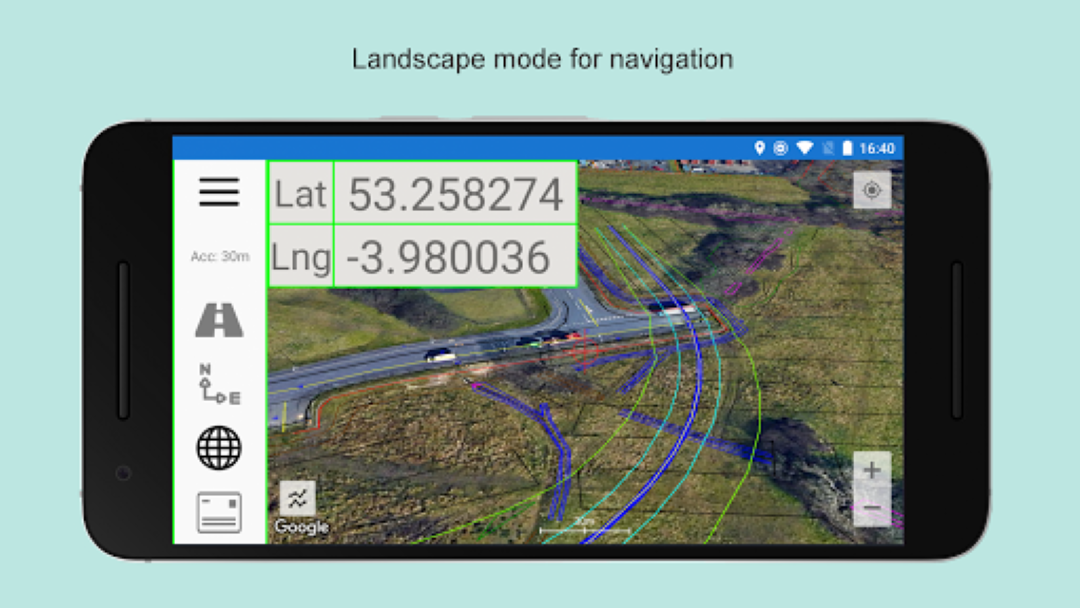

**Chế độ phong cảnh**

Hoàn hảo để đặt trên bảng điều khiển xe của bạn. Chế độ ngang NRG Alignment Viewer cung cấp các cập nhật rõ ràng và theo thời gian thực cho vị trí thiết bị theo tọa độ WGS84, Cartesian EN và Geometric Alignment (Chainage/Station/Meterage).

****Tùy chọn cấu hình****

Alignment Viewer cung cấp danh sách đầy đủ các tùy chọn cấu hình cho phép ứng dụng được điều chỉnh theo sở thích của bạn.

**Tùy chọn cấu hình căn chỉnh hình học**

Cấu hình hiển thị offset: -/+ hoặc Trái/Phải.

Khoảng cách căn chỉnh: Dây xích/Trạm/Đồng hồ đo.

Định dạng căn chỉnh 10000/10+000/100+00

Hiển thị vị trí thập phân cho Căn chỉnh/EN.

**Tùy chọn cấu hình bản đồ**

Hiển thị giao thông.

Các loại bản đồ Đường phố, Vệ tinh và Kết hợp.

Tóc chéo.

Thanh tỷ lệ bản đồ.

Đơn vị đo lường: Imperial/Metric.

**Tùy chọn cấu hình mặt cắt ngang**

Trung tâm mặt cắt ngang: Điểm giữa hoặc Độ lệch do người dùng xác định.

Phần tỷ lệ do người dùng xác định / Khoảng cách mặt cắt ngang.

Phóng đại theo chiều dọc.

Khoảng cách đoạn độ cao của Google

Bật/Tắt thanh Tỷ lệ.

**Tùy chọn cấu hình ảnh có hình mờ**

Vị trí hình mờ

Kích thước hình mờ

Hiển thị tên tuyến đường / đường sắt

Hiển thị độ chính xác của gps

Hiển thị ngày

Hiển thị thời gian

**Thủ công**

Bạn có thể tìm thấy hướng dẫn sử dụng NRG Alignment Viewer tại http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

Người dùng mới nên xem hướng dẫn để sử dụng đầy đủ NRG Alignment Viewer.

Tags: GPS, Phân tuyến đường bộ, Phân tuyến đường sắt, WGS84, ETRS89, OSGB36, Xây dựng dân dụng, Bảo trì đường cao tốc, Khảo sát, Mặt cắt ngang, Xây dựng đường bộ, Dây xích, Nhà ga.
