Alignment Viewer V3

[VERSÃO LEGADA - NÃO MAIS ATUALIZADA]

Economize tempo com o Alignment Viewer – Importe um alinhamento ferroviário ou rodoviário e receba informações de estacionamento/estação e posição de deslocamento em tempo real.

Projetado para auxiliar na construção/manutenção de rodovias e ferrovias, realizar inspeções rápidas e fáceis no local para identificar e relatar problemas no local e progresso em campo. Fotos com marca d'água com estaca / estação e deslocamento garantem que os relatórios sejam rápidos, precisos e compatíveis com BIM, tornando este o aplicativo perfeito para o engenheiro civil moderno.

Importe e visualize linhas e pontos geométricos e explore seções transversais extraídas de dados de projeto e de nível do solo fornecidos. Converta entre coordenadas mundiais geodésicas WGS84/ETRS89 (Latitude Longitude) e Leste Cartesiano Norte com base em milhares de transformações de grade disponíveis com uma mudança de local opcional e fator de escala.

****Recursos do visualizador de alinhamento****

Veja abaixo a lista completa de recursos fornecidos pelo Alignment Viewer:

**Alinhamentos rodoviários/ferroviários**

Importe alinhamentos do formato LandXML (.xml) ou NRG Alignment (.nst).

Fornece suporte para alinhamentos rodoviários e ferroviários incorporando curvas, espirais, clotóides, parábolas e retas.

Atualizações de posição em tempo real em Chainage / Station e Offset.

Tire fotos com marca d'água com Chainage / Station e Offset.

**Alfinetes/pontos geométricos**

Permite a importação de pins de arquivos do Google Earth (.kml), NRG Ground Plot Files (.gpf) e arquivos ASCII/CSV (.txt).

Os pinos podem ser colocados manualmente com base em coordenadas de alinhamento geodésico, cartesiano ou geométrico.

Permite a edição de pins importados.

Permite a exportação de novos arquivos pin (.kml, .gpf ou .txt).

**Linhas geométricas**

As linhas podem ser importadas de arquivos do Google Earth (.kml).

As linhas podem ser carregadas no mapa, na seção transversal ou em ambos.

A cor de exibição da seção transversal pode ser selecionada para cada arquivo de linha.

Fornece suporte para carregar vários arquivos de linha de uma só vez.

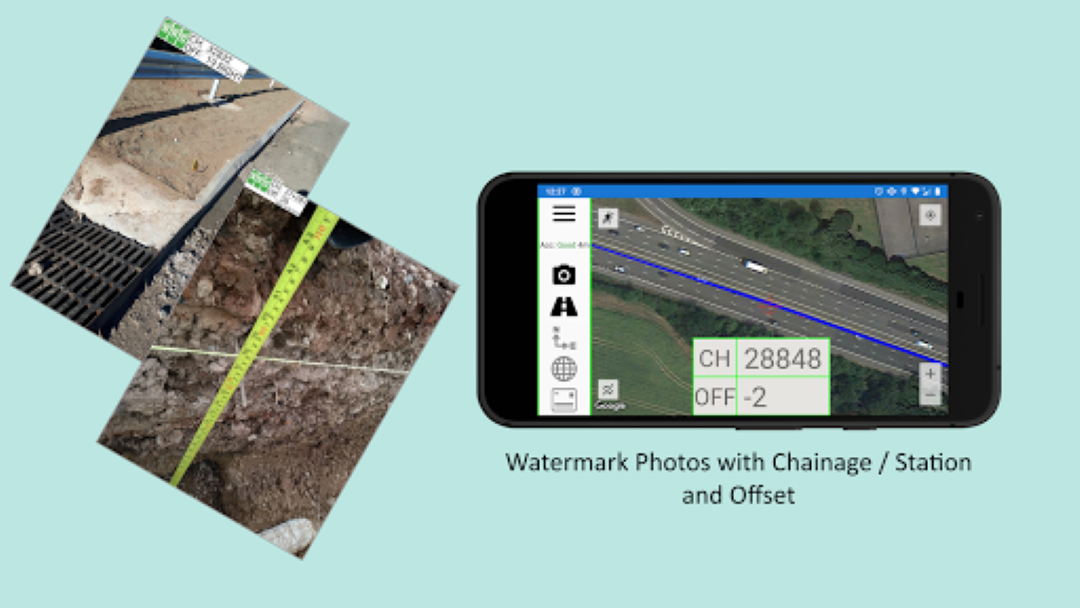

**Fotos com marca d'água**

Podem ser tiradas fotos que terão marca d'água com o Chainage / Station e Offset da localização atual.

**Cruzamentos**

Permite a criação de uma seção transversal perpendicular a um determinado alinhamento ou rumo geométrico.

Atualizações de seções transversais em tempo real.

O modo de seção transversal suporta pausar atualizações, bloquear escala/transformação e importar dados de elevação do solo do Google.

**Modo paisagem**

Perfeito para colocar no painel do seu veículo O modo paisagem do NRG Alignment Viewer fornece atualizações claras e em tempo real para a posição do dispositivo em termos de coordenadas WGS84, Cartesian EN e alinhamento geométrico (cadeia/estação/medição).

****Opções de configuração****

O Alignment Viewer fornece uma extensa lista de opções de configuração que permitem que o aplicativo seja adaptado às suas preferências.

**Opções de configuração de alinhamento geométrico**

Formação de exibição de deslocamento: -/+ ou Esquerda/Direita.

Distância de alinhamento: Chainage/Estação/Meteragem.

Formato de alinhamento 10000/10+000/100+00

Exibição de casas decimais para Alinhamento/EN.

**Opções de configuração de mapa**

Exibição de trânsito.

Tipos de mapas de rua, satélite e híbrido.

Cruz.

Barra de escala do mapa.

Unidades de medida: Imperial/Métrica.

**Opções de configuração de seção transversal**

Centro da seção transversal: Ponto médio ou deslocamento definido pelo usuário.

Seção de escala definida pelo usuário/distância da seção transversal.

Exagero vertical.

Distância do segmento Google Elevation

Ativar/desativar barras de escala.

**Opções de configuração de fotos com marca d'água**

Posição da marca d'água

Tamanho da marca d'água

Mostrar nome do alinhamento rodoviário/ferroviário

Mostrar precisão do GPS

Mostrar data

Altura de começar

**Manual**

O manual do NRG Alignment Viewer pode ser encontrado em http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf

É altamente recomendável que novos usuários leiam o manual para aproveitar ao máximo o NRG Alignment Viewer.

Tags: GPS, Alinhamento Rodoviário, Alinhamento Ferroviário, WGS84, ETRS89, OSGB36, Engenharia Civil, Manutenção Rodoviária, Topografia, Seção Transversal, Construção Rodoviária, Encadeamento, Estação.
