Electric Circuit Studio

এটি একটি নিখরচায় সংস্করণ, এতে বিজ্ঞাপন রয়েছে। বিজ্ঞাপন ব্যতীত "পিআরও" সংস্করণটির নাম দেওয়া হয়েছে "ইসিএসটিউডিও"। সম্পূর্ণ ডকুমেন্টেশনটি ইস্তুডিওসিস্টেমস / সহায়তাতে উপলভ্য

সেখানে আপনি দেখতে পাচ্ছেন যে লেবেলগুলি (ধূসর সীমান্ত বাক্সগুলি) সরানো যায় এবং দীর্ঘ টেপিং ব্যবহার করে স্যুইচগুলি স্যুইচ করা যায় etc. আমরা আমাদের ইউটিউব চ্যানেলে স্ক্রিনকাস্ট টিউটোরিয়ালটি দেখারও সুপারিশ করি।

বৈদ্যুতিন সার্কিট স্টুডিও হ'ল সরঞ্জামগুলির একটি সেট যা বৈদ্যুতিন সার্কিট, স্পাইস সিমুলেশন এবং সার্কিট গণনার জন্য ব্যবহৃত হয় calc এই সরঞ্জামগুলি সম্পদ, সংযোজক পিনআউট এবং সংক্ষিপ্ত ইন্টারেক্টিভ বইয়ের মৌলিক বৈদ্যুতিক উপপাদ্য, আইন এবং সার্কিটগুলির ব্যাখ্যা সহ তথ্য কেন্দ্র দ্বারা পরিপূরক। এটি সমস্ত ইলেকট্রনিক্স শখকার, শিক্ষার্থী বা ইলেক্ট্রনিক্সের প্রতি আগ্রহী ব্যক্তিদের জন্য একটি দরকারী অ্যাপ্লিকেশন।

• স্কিম্যাটিক সম্পাদক এবং স্পাইস সিমুলেটর ulator

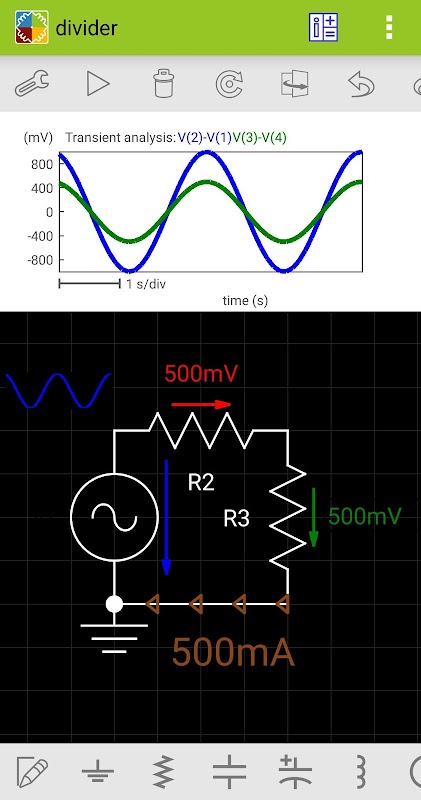

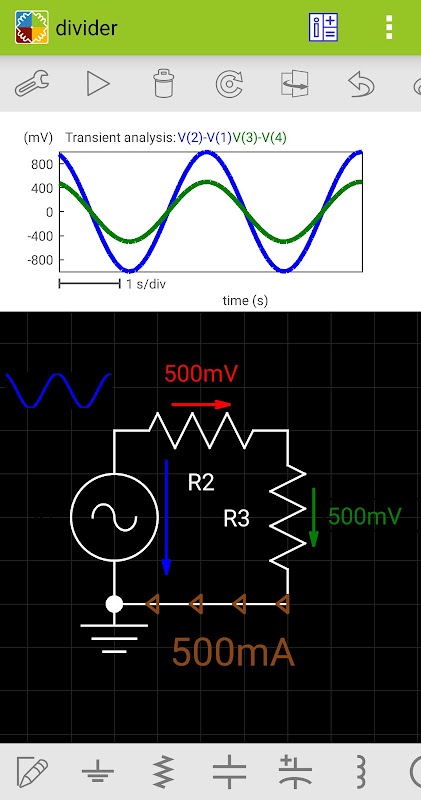

এই সরঞ্জামগুলি সার্কিট ডায়াগ্রামগুলি সহজেই তৈরি করতে এবং তৈরি সার্কিটগুলির স্পাইস বিশ্লেষণের অনুমতি দেয়। সিমুলেটারটি সিমুলেটেড ফলাফলগুলির ভিজ্যুয়াল উপস্থাপনার উপর দৃষ্টি নিবদ্ধ করে যেমন সিমুলেটেড ভোল্টেজ এবং স্রোতগুলি একটি পাঠ্য বা গ্রাফ হিসাবে সার্কিটের অন্য কোথাও স্থাপন করা যায়। তদুপরি, ভোল্টেজ এবং স্রোতের দৈর্ঘ্য এবং মেরুতা ভিজ্যুয়াল সূচকগুলির দ্বারা প্রতিনিধিত্ব করা যেতে পারে, তাই আপনি ফলাফলগুলি দ্রুত পরীক্ষা করতে পারেন। সমস্ত ফলাফলগুলি উপরের প্লটটিতে অতিরিক্তভাবে প্রদর্শিত হতে পারে, যেখানে দুটি কার্সার ব্যবহার করে সেগুলি অন্বেষণ করা যেতে পারে।

ডিসি, এসি এবং ট্রান্সিয়েন্ট বিশ্লেষণগুলি সমর্থিত।

সিমুলেশনটি বারবার চালানো যেতে পারে (ক্ষণস্থায়ী বিশ্লেষণে) এবং ফলাফল নিয়মিতভাবে ব্যবহারকারী দ্বারা নিয়ন্ত্রিত গতিতে (সমস্ত বিশ্লেষণের ধরণের ক্ষেত্রে) প্রদর্শিত হতে পারে বা সমস্ত সিমুলেশন ফলাফল অবিলম্বে প্রদর্শিত হয়। ফলাফলগুলি পরপর প্রদর্শিত হয়, আপনি সিক বার দ্বারা সার্কিট উপাদানগুলির পরামিতিগুলি নিয়ন্ত্রণ করতে পারেন এবং রিয়েল টাইমে ফলাফলের পরিবর্তন দেখতে পারেন।

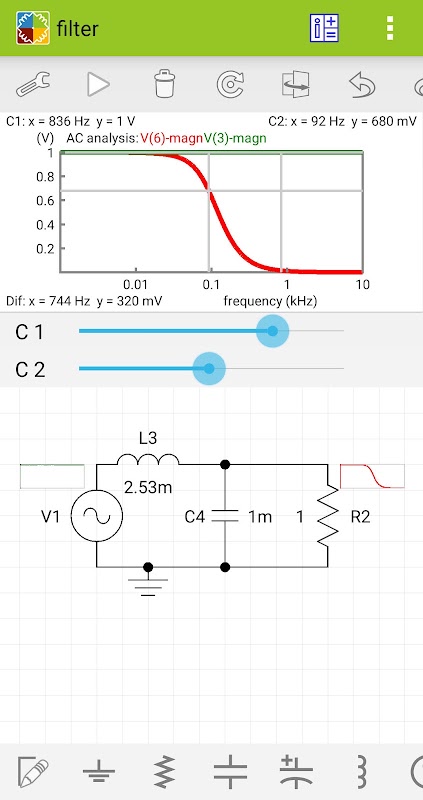

এসি বিশ্লেষণে, আপনি ভোল্টেজ এবং স্রোতের আকার, প্রকৃত মান, কল্পিত মান এবং পর্বটি প্রদর্শন করতে পারেন।

স্কিম্যাটিক এডিটর পূর্বাবস্থায় ফিরিয়ে আনতে এবং আবার করতে এবং বেশ কয়েকটি নির্বাচিত উপাদানগুলির সাথে কাজ করে working তারগুলি ব্যতীত সমস্ত উপাদান সঠিক ঘূর্ণন এবং উপাদানগুলির অভ্যন্তরের পাঠ্যকে উল্টাতে দেয়।

সমর্থিত উপাদান: ওয়্যার, গ্রাউন্ড, রেজিস্টর, ক্যাপাসিটার, পোলারাইজড ক্যাপাসিটার, সূচক, ডিসি ভোল্টেজ উত্স, নাড়ি উত্স, সাইনোসয়েডাল উত্স, ডিসি বর্তমান উত্স, পাঠ্য, চিত্র, ডায়োড, জেনার ডায়োড, এলইডি, ট্রানজিস্টর (এনপিএন, পিএনপি, এনএমওএস, পিএমএস , এনজেএফইটি, পিজেএফইটি), লজিক গেটস (নয়, এবং, ন্যান্ড, বা, এনওআর, এক্সওর, এক্সএনওআর), এসআর ল্যাচ, ডি ফ্লিপ-ফ্লপ, টি ফ্লিপ-ফ্লপ, জে কে ফ্লিপ-ফ্লপ, অপারেশনাল অ্যাম্প্লিফায়ার, 555 টাইমার, এলএম317, এলএম 337, 7805, 7905, ভিসিভিএস, ভিসিসিএস, সিসিভিএস, সিসিসিএস, পোটেনিওমিটার, ট্রান্সফর্মার, সুইচ এসপিএসটি, সুইচ এসপিডিটি, ওপেন পুশ-বোতাম, বন্ধ পুশ-বোতাম, রিলে এসপিএসটি, রিলে এসপিডিটি, ক্রসওভার।

স্ক্রিনশট এবং পুরো সার্কিট রফতানিও সমর্থিত।

অটোরেটিং ব্যবহার করে তারগুলি আঁকা হয় বা একক বিভাগের লাইনগুলি ব্যবহার করে সে ম্যানুয়ালি আঁকতে পারে।

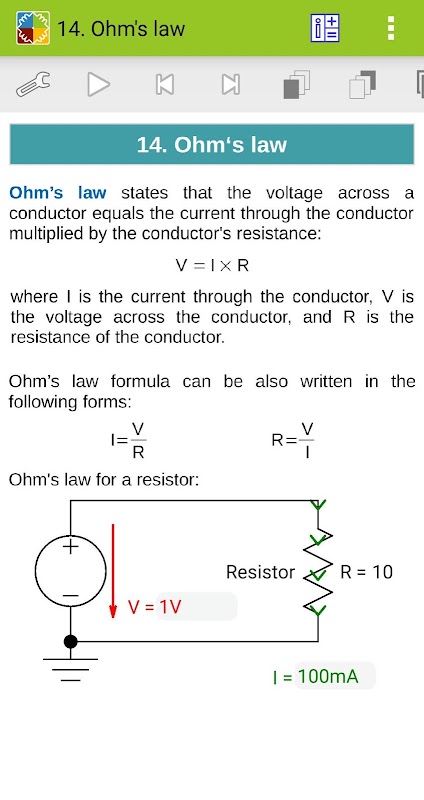

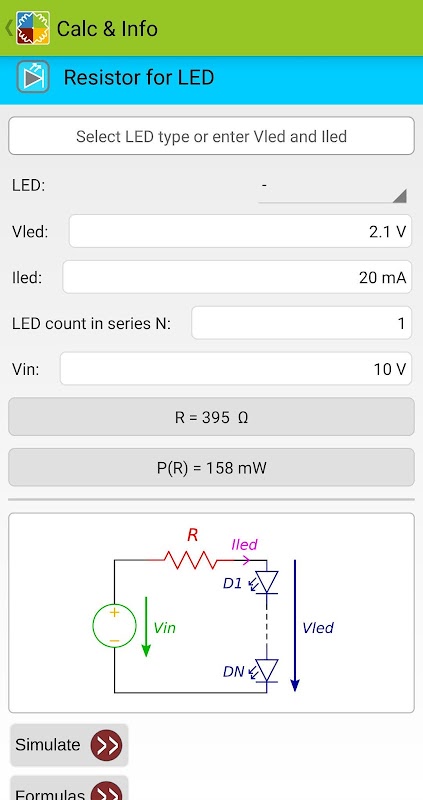

• ক্যালকুলেটরগুলি: ওহমের আইন, সিরিজ / সমান্তরালে প্রতিরোধক, সিরিজ-সমান্তরাল সার্কিট, ওয়াই-ডেল্টা রূপান্তর, ভোল্টেজ অ্যাটেন্যুয়েশনের জন্য প্রতিরোধক, পাওয়ার ক্যালকুলেটর, ভোল্টেজ বিভাজক, বর্তমান বিভাজক, আরএলসি বিক্রিয়া / প্রতিবন্ধক, এলসি অনুরণন, প্যাসিভ ফিল্টার, ক্যাপাসিটার চার্জিং, ট্রান্সফরমার গণনা, এলইডি জন্য রেজিস্টার, জেনার ডায়োড, অপারেশনাল পরিবর্ধক, এলএম 317 ভোল্টেজ নিয়ন্ত্রক, 555 টাইমার, এ / ডি এবং ডি / এ রূপান্তরকারী, কয়েল আনডেন্ট্যান্স, ভোল্টেজ ড্রপ, রেজিস্টার কালার কোড, এসএমডি রেজিস্টার কোড, সূচক রঙ কোড, আরএমএস ক্যালকুলেটর, ফ্রিকোয়েন্সি / পিরিয়ড রূপান্তরকারী, ব্যাটারি ক্ষমতা রূপান্তর, ব্যাটারি জীবন, ডেসিবেল রূপান্তরকারী, পিসিবি ট্রেস প্রস্থ ক্যালকুলেটর

• সংযোগকারী পিনআউট

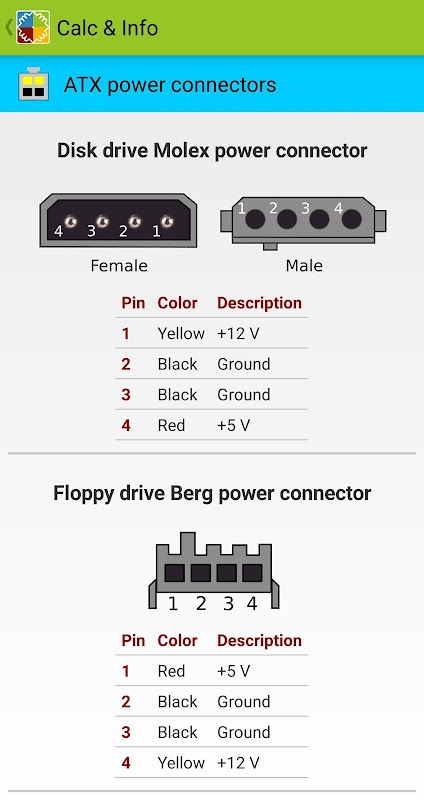

স্কার্ট, ভিজিএ, ডিভিআই, এইচডিএমআই, ফায়ারওয়্যার, ইউএসবি, থান্ডারবোল্ট, অ্যাপল লাইটনিং, অ্যাপল ডক, আরএস -৩২২, সাটা, ইসাটা, পিএস / ২, এটিএক্স পাওয়ার সংযোজক, এসডি কার্ড, সিম কার্ড, ইথারনেট আরজে 45, আরজে 11, আরজে 14, আরজে 25 , গাড়ি অডিও, এক্সএলআর, এলইডি, রাস্পবেরি জিপিআইওর জন্য আইএসওএল 10487

। সংস্থান

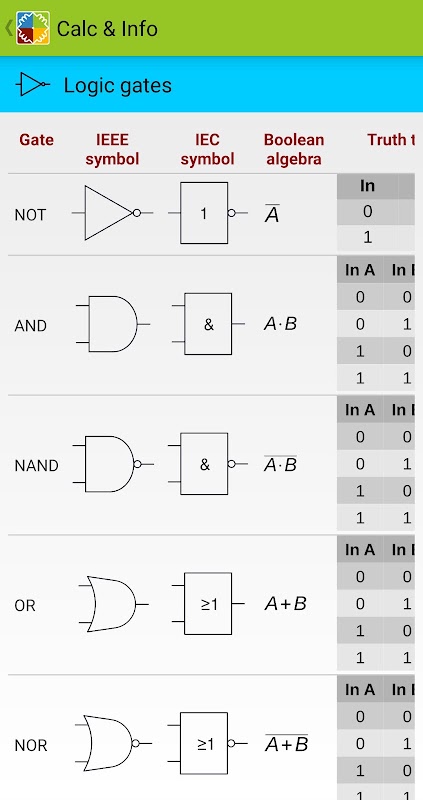

ওয়্যার সাইজ, ওয়্যার ইনসুলেশন কালার, এম্পিসিটি, রেজিস্টিভিটি, রেজিস্টার ভ্যালু, ক্যাপাসিটার কোডস, ক্যাপাসিটার মান, এসএমডি প্যাকেজস, পরিমাপের ইউনিট, এসআই উপসর্গ, ইন্টিগ্রেটেড সার্কিটের 7400 সিরিজ, ভোল্টেজ নিয়ন্ত্রক, লজিক গেটস, বৈদ্যুতিক প্রতীক, ইউএসবি স্পেসিফিকেশন
