Electric Circuit Studio

Electric Circuit Studio — это набор инструментов, используемых для создания электронных схем, моделирования SPICE и расчета схем. Эти инструменты дополняются информационным центром, содержащим ресурсы, схемы расположения разъемов и короткую интерактивную книгу, объясняющую основные теоремы, законы и схемы электротехники. Это полезное приложение для всех любителей электроники, студентов и других людей, интересующихся электроникой.

• Редактор схем и симулятор SPICE.

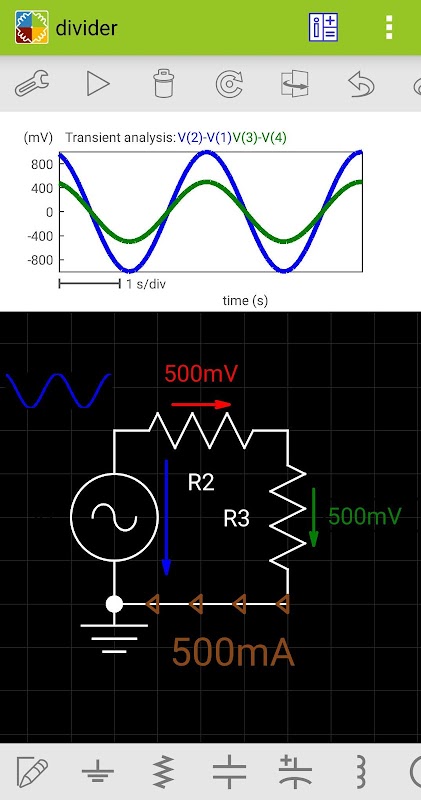

Эти инструменты позволяют легко создавать принципиальные схемы и проводить SPICE-анализ созданных схем. Симулятор ориентирован на визуальное представление результатов моделирования, так что моделируемые напряжения и токи могут быть размещены в другом месте схемы в виде текста или графика. Кроме того, величина и полярность напряжений и токов могут быть представлены визуальными индикаторами, что позволяет быстро проверить результаты. Все результаты могут быть дополнительно отображены на верхнем графике, где их можно исследовать с помощью двух курсоров.

Поддерживаются анализы постоянного, переменного и переходных процессов.

Моделирование можно запускать повторно (в режиме анализа переходных процессов), а результаты можно отображать последовательно с контролируемой пользователем скоростью (во всех типах анализа) или все результаты моделирования отображаются сразу. Когда результаты отображаются последовательно, вы можете контролировать параметры элементов схемы с помощью панели поиска и видеть изменение результатов в реальном времени.

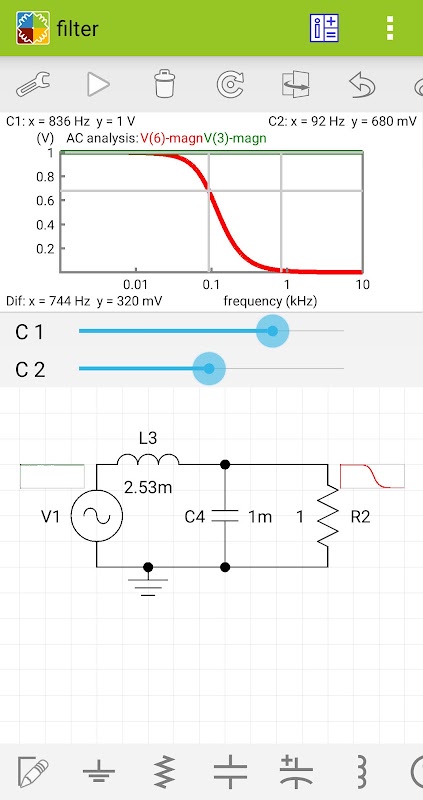

При анализе переменного тока вы можете отображать величину, действительное значение, мнимое значение и фазу напряжений и токов.

Редактор схем поддерживает отмену и повтор действия, а также работу с несколькими выбранными элементами. Все элементы, кроме проводов, допускают правильное вращение и переворачивание текста внутри элементов.

Поддерживаемые элементы: провод, земля, резистор, конденсатор, поляризованный конденсатор, индуктор, источник постоянного напряжения, источник импульсов, синусоидальный источник, источник постоянного тока, текст, изображение, диод, стабилитрон, светодиод, транзисторы (NPN, PNP, NMOS, PMOS). , NJFET, PJFET), логические элементы (НЕ, И, И-НЕ, ИЛИ, ИЛИ, исключающее ИЛИ, исключающее ИЛИ), защелка SR, триггер D, T триггер, триггер JK, операционный усилитель, таймер 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, потенциометр, трансформатор, переключатель SPST, переключатель SPDT, кнопка открытия, кнопка закрытия , реле SPST, реле SPDT, кроссовер.

Также поддерживаются снимки экрана и экспорт всей схемы.

Провода рисуются с помощью автотрассировки или вручную с помощью односегментных линий.

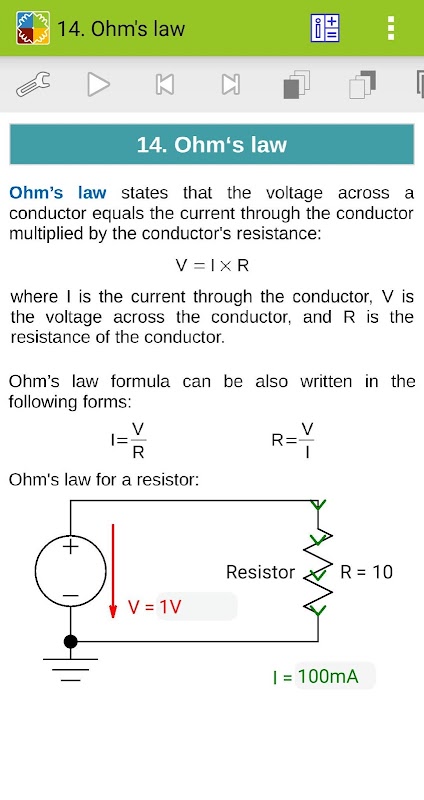

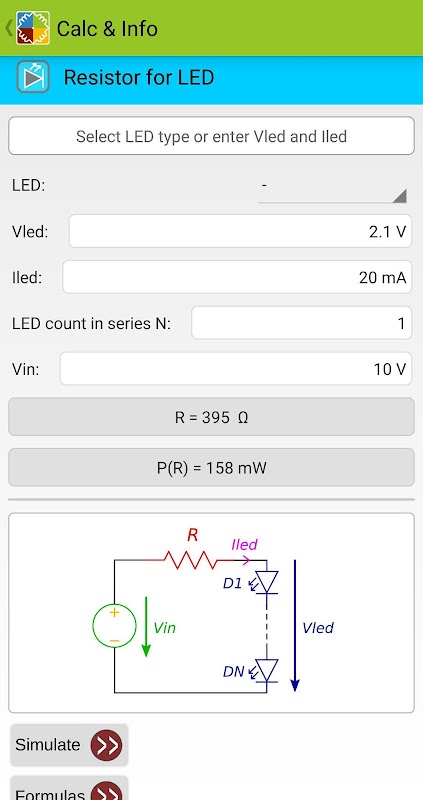

• Калькуляторы: Закон Ома, Резисторы последовательно/параллельно, Последовательно-параллельная схема, Y-дельта-преобразование, Резистор для ослабления напряжения, Калькулятор мощности, Делитель напряжения, Делитель тока, Реактанс/импеданс RLC, LC-резонанс, Пассивные фильтры, Зарядка конденсатора, Расчеты трансформатора, резистор для светодиода, стабилитрон, операционный усилитель, стабилизатор напряжения LM317, таймер 555, аналого-цифровой и аналогово-цифровой преобразователи. Цифро-аналоговые преобразователи, индуктивность катушки, падение напряжения, цветовой код резистора, код резистора SMD, цветовой код индуктора, калькулятор среднеквадратичного значения, преобразователь частоты/периода, преобразование емкости батареи, срок службы батареи, преобразователь децибел, калькулятор ширины трассы печатной платы

• Распиновка разъема

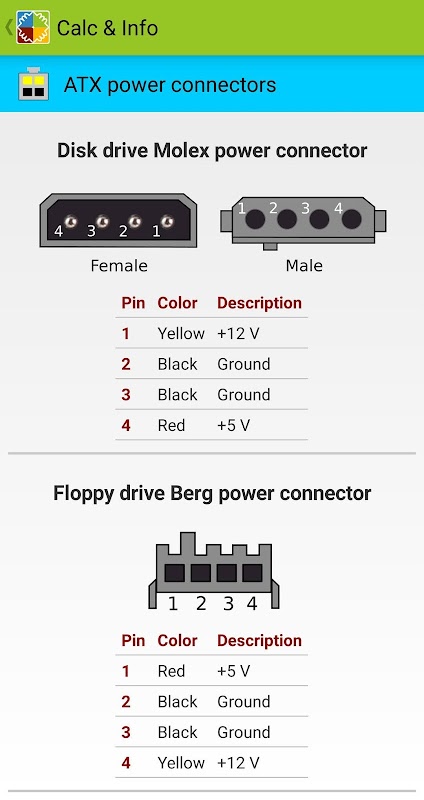

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, док-станция Apple, RS-232, Sata, eSata, PS/2, разъемы питания ATX, SD-карты, SIM-карты, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 для автозвука, XLR, LED, Raspberry GPIO

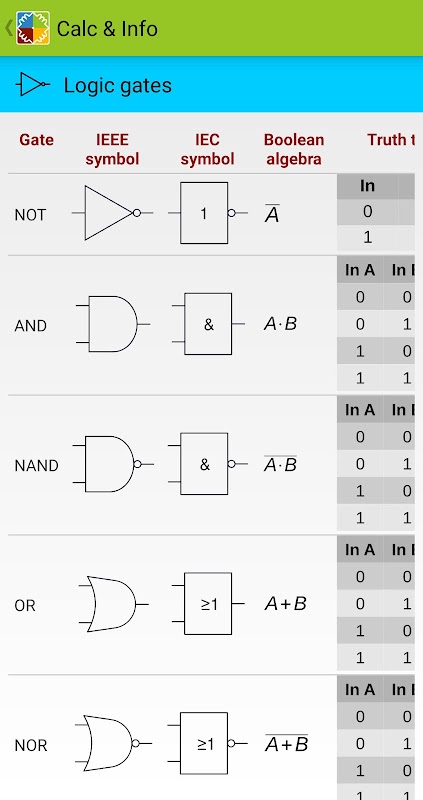

• Ресурсы

Размер провода, цвета изоляции проводов, токовая нагрузка, удельное сопротивление, значения резисторов, коды конденсаторов, значения конденсаторов, корпуса SMD, единицы измерения, префиксы СИ, интегральные схемы серии 7400, регуляторы напряжения, логические элементы, электрические символы, характеристики USB
