Electric Circuit Studio

Electric Circuit Studio عبارة عن مجموعة من الأدوات المستخدمة لبناء الدوائر الإلكترونية ومحاكاة SPICE وحساب الدوائر. يتم استكمال هذه الأدوات بمركز المعلومات الذي يحتوي على الموارد ودبابيس الموصل وكتاب تفاعلي قصير يشرح النظريات والقوانين والدوائر الكهربائية الأساسية. إنه تطبيق مفيد لجميع هواة الإلكترونيات أو الطلاب أو غيرهم من الأشخاص المهتمين بالإلكترونيات.

• محرر تخطيطي ومحاكي SPICE

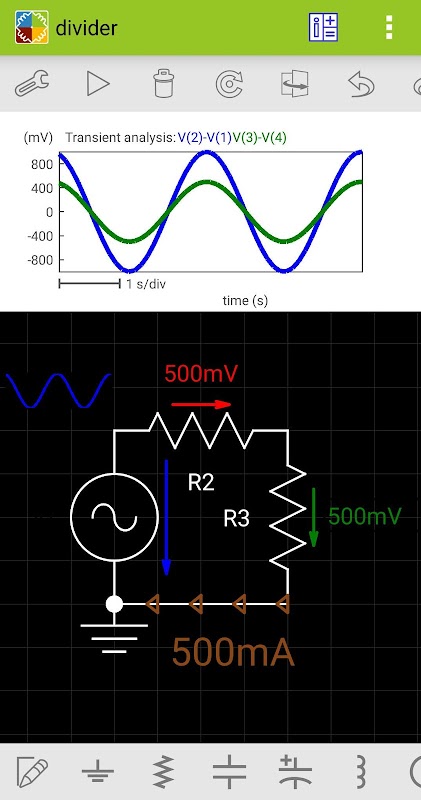

تتيح هذه الأدوات سهولة إنشاء مخططات الدوائر وتحليل SPICE للدوائر التي تم إنشاؤها. يركز جهاز المحاكاة على التمثيل المرئي لنتائج المحاكاة، بحيث يمكن وضع الفولتية والتيارات المحاكاة في مكان آخر في الدائرة، كنص أو رسم بياني. علاوة على ذلك، يمكن تمثيل حجم وقطبية الفولتية والتيارات من خلال مؤشرات مرئية، حتى تتمكن من التحقق من النتائج بسرعة. يمكن أيضًا عرض جميع النتائج على المخطط العلوي، حيث يمكن استكشافها باستخدام مؤشرين.

يتم دعم تحليلات DC وAC وعابرة.

يمكن تشغيل المحاكاة بشكل متكرر (في التحليل العابر) ويمكن عرض النتائج على التوالي بسرعة يتحكم فيها المستخدم (في جميع أنواع التحليل)، أو يتم عرض جميع نتائج المحاكاة على الفور. عندما تظهر النتائج على التوالي، يمكنك التحكم في معلمات عناصر الدائرة عن طريق شريط البحث ورؤية تغيير النتائج في الوقت الحقيقي.

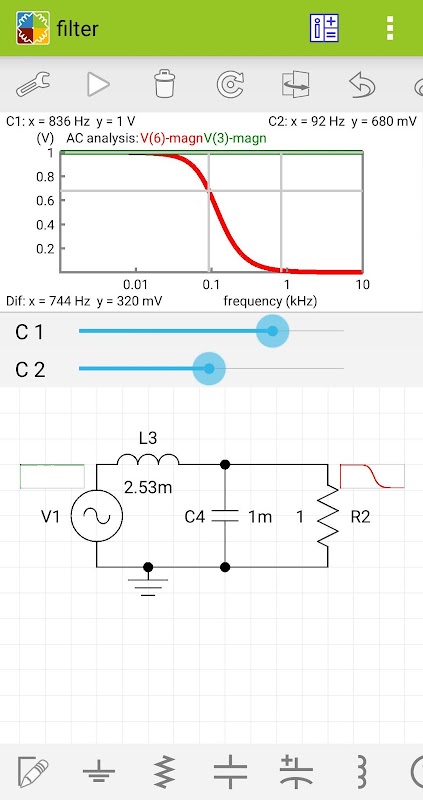

في تحليل التيار المتردد، يمكنك عرض الحجم والقيمة الحقيقية والقيمة التخيلية ومرحلة الفولتية والتيارات.

يدعم المحرر التخطيطي التراجع والإعادة وكذلك العمل مع العديد من العناصر المحددة. تسمح جميع العناصر، باستثناء الأسلاك، بالتدوير المناسب وقلب النص داخل العناصر.

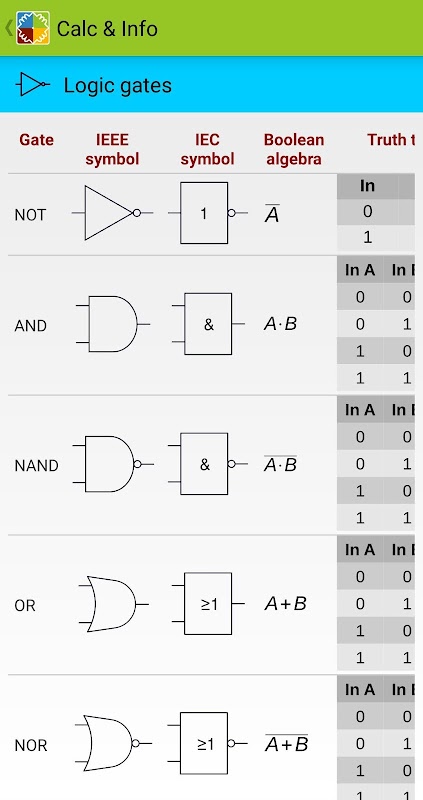

العناصر المدعومة: سلك، أرضي، مقاوم، مكثف، مكثف مستقطب، مغو، مصدر جهد تيار مستمر، مصدر نبض، مصدر جيبي، مصدر تيار مستمر، نص، صورة، صمام ثنائي، صمام ثنائي زينر، LED، ترانزستورات (NPN، PNP، NMOS، PMOS) ، NJFET، PJFET)، البوابات المنطقية (NOT، AND، NAND، OR، NOR، XOR، XNOR)، مزلاج SR، D flip-flop، T flip-flop، JK flip-flop، مضخم تشغيلي، مؤقت 555، LM317، LM337، 7805، 7905، VCVS، VCCS، CCVS، CCCS، مقياس الجهد، محول، مفتاح SPST، مفتاح SPDT، فتح الدفع- زر، زر ضغط مغلق، مرحل SPST، مرحل SPDT، كروس.

يتم أيضًا دعم لقطات الشاشة وتصدير الدائرة بأكملها.

يتم رسم الأسلاك باستخدام التوجيه التلقائي أو يمكن سحبها يدويًا باستخدام خطوط مقطع واحد.

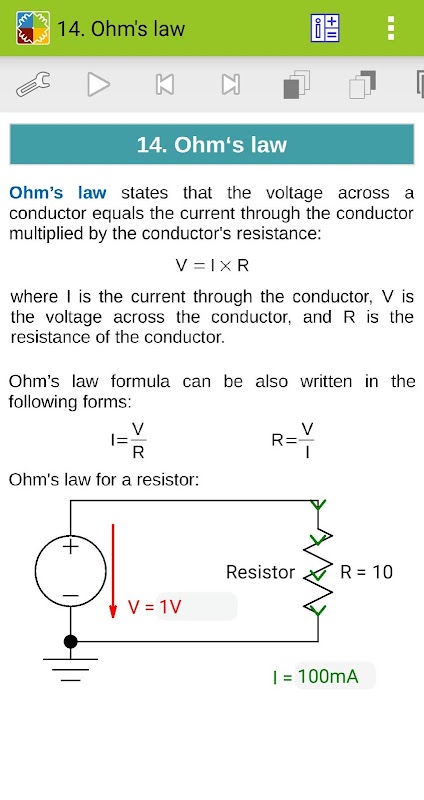

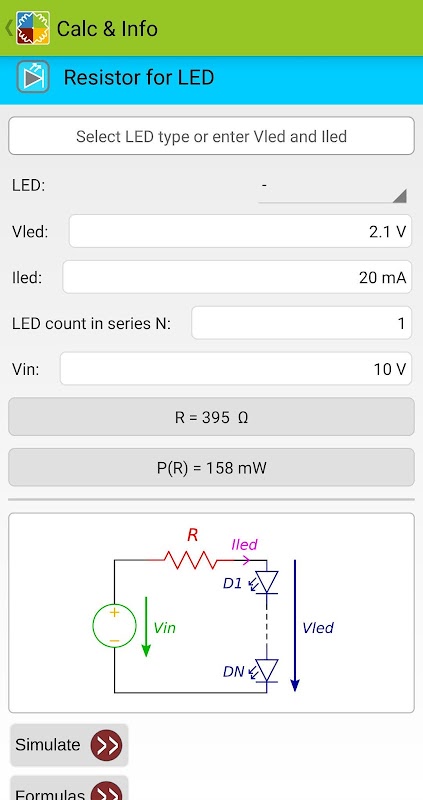

• الآلات الحاسبة: قانون أوم، المقاومات الموصلة على التوالي/التوازي، دوائر التوالي على التوازي، تحويل Y-Delta، مقاوم تخفيف الجهد، حاسبة الطاقة، مقسم الجهد، مقسم التيار، مفاعلة/ممانعة RLC، رنين LC، المرشحات السلبية، شحن المكثفات، حسابات المحولات، مقاومات LED، ديود زينر، مضخم التشغيل، منظم الجهد LM317، مؤقت 555، محولات A/D وD/A، محاثة الملف، انخفاض الجهد، رمز لون المقاوم، رمز المقاوم SMD، رمز لون المحث، حاسبة RMS، محول التردد/الفترة، تحويل سعة البطارية، عمر البطارية، محول الديسيبل، حاسبة عرض أثر PCB

• موصل pinout

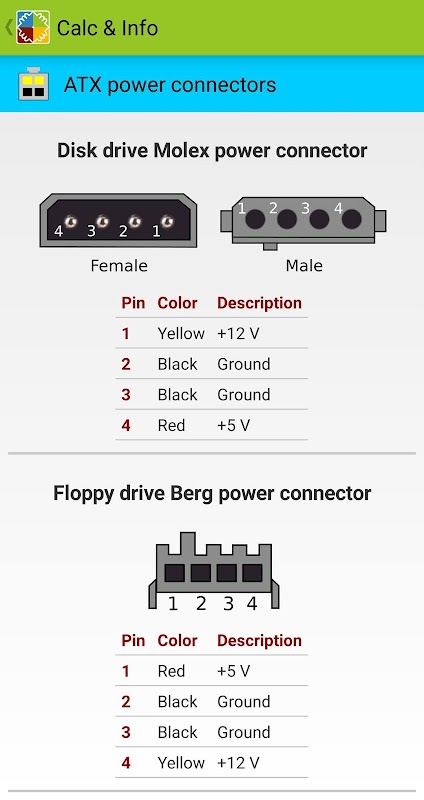

SCART، VGA، DVI، HDMI، Firewire، USB، Thunderbolt، Apple Lightning، Apple Dock، RS-232، Sata، eSata، PS/2، موصلات الطاقة ATX، بطاقات SD، بطاقات SIM، Ethernet RJ45، RJ11، RJ14، RJ25 ، ISO10487 لصوت السيارة، XLR، LED، Raspberry GPIO

• موارد

حجم السلك، ألوان عزل السلك، السطوع، المقاومة، قيم المقاومات، رموز المكثفات، قيم المكثفات، حزم SMD، وحدات القياس، بادئات SI، سلسلة 7400 من الدوائر المتكاملة، منظمات الجهد، البوابات المنطقية، الرموز الكهربائية، مواصفات USB
