Electric Circuit Studio مجموعه ای از ابزارها است که برای ساخت مدارهای الکترونیکی ، شبیه سازی SPICE و محاسبه مدارها استفاده می شود. این ابزارها با مرکز اطلاعاتی حاوی منابع ، پین های اتصال و کتاب تعاملی کوتاه توضیح دهنده قضایای اصلی برق ، قوانین و مدارها تکمیل می شوند. این یک برنامه کاربردی مفید برای همه علاقه مندان به الکترونیک ، دانشجویان یا سایر افراد علاقه مند به الکترونیک است.

• ویرایشگر شماتیک و شبیه ساز SPICE

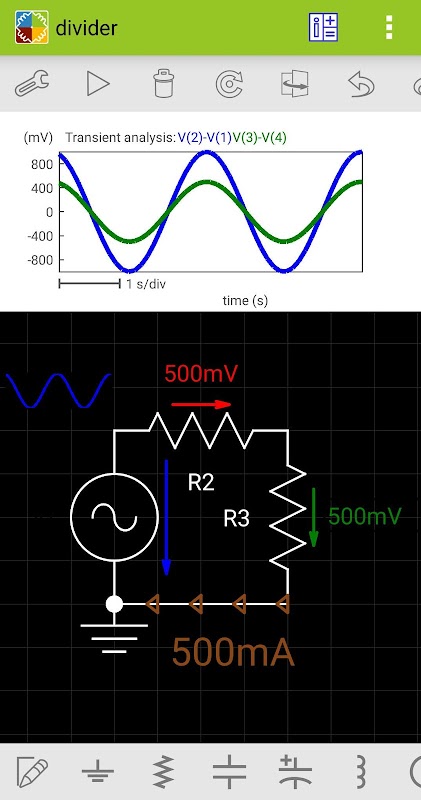

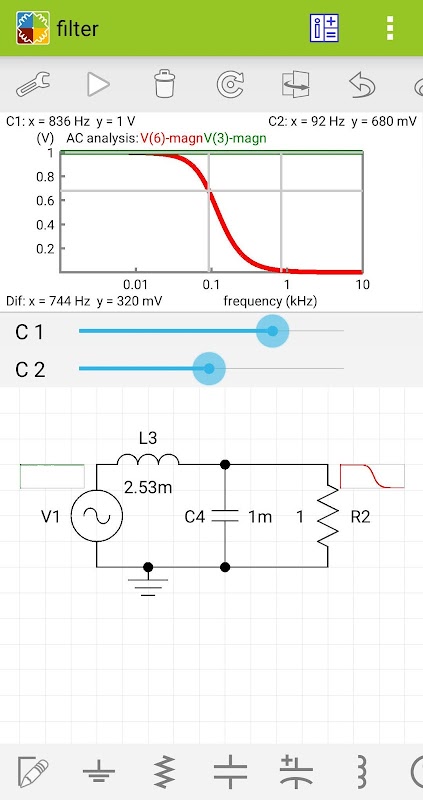

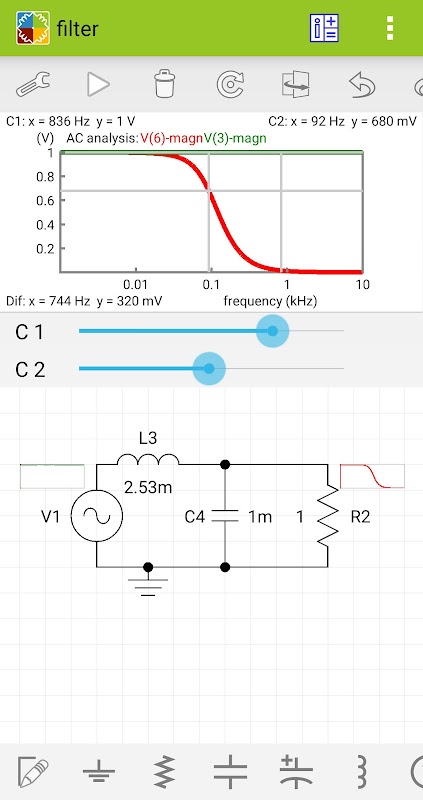

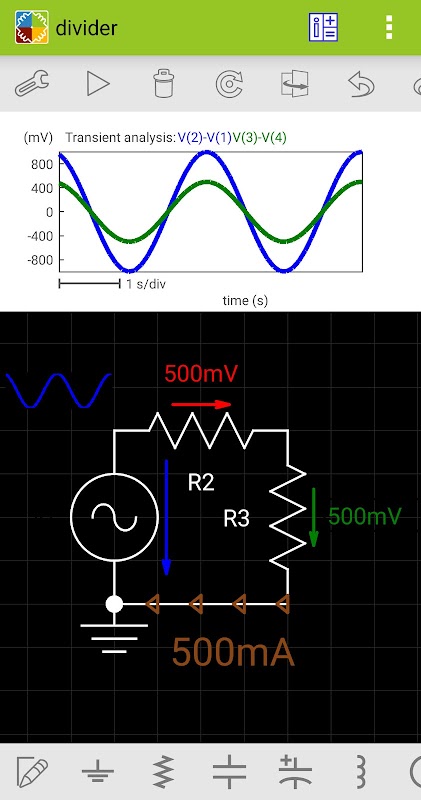

این ابزارها امکان ایجاد نمودارهای مدار و تجزیه و تحلیل SPICE از مدارهای ایجاد شده را فراهم می کنند. شبیه ساز بر نمایش بصری نتایج شبیه سازی شده متمرکز شده است ، به طوری که ولتاژها و جریانهای شبیه سازی شده را می توان در جای دیگری از مدار ، به عنوان متن یا نمودار قرار داد. علاوه بر این ، مقدار و قطب ولتاژها و جریان ها را می توان با شاخص های تصویری نشان داد ، بنابراین می توانید نتایج را سریع بررسی کنید. همه نتایج می توانند علاوه بر این در نمودار بالا نمایش داده شوند ، جایی که می توان آنها را با استفاده از دو مکان نما جستجو کرد.

DC ، AC و تجزیه و تحلیل گذرا پشتیبانی می شوند.

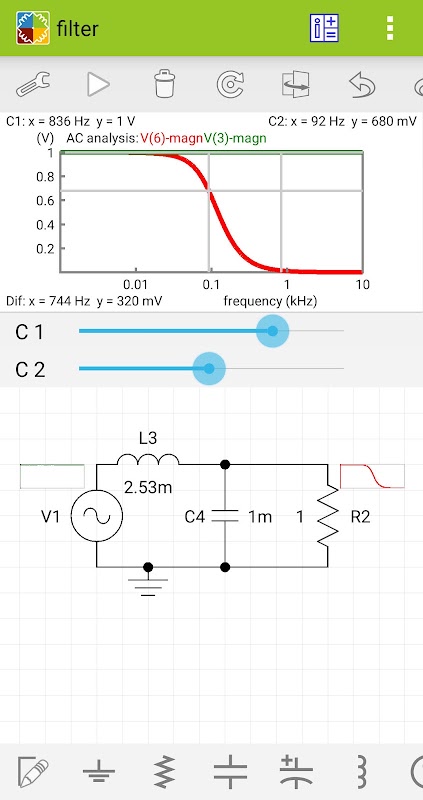

شبیه سازی می تواند به طور مکرر اجرا شود (در تجزیه و تحلیل گذرا) و نتایج را می توان به طور متوالی با سرعت کنترل شده توسط کاربر (در انواع تجزیه و تحلیل) نمایش داد ، یا همه نتایج شبیه سازی بلافاصله نمایش داده می شوند. وقتی نتایج به طور متوالی نشان داده می شوند ، می توانید پارامترهای عناصر مدار را توسط نوار جستجو کنترل کرده و تغییر نتایج را در زمان واقعی مشاهده کنید.

در تجزیه و تحلیل AC ، می توانید مقدار ، مقدار واقعی ، مقدار خیالی و فاز ولتاژها و جریان ها را نمایش دهید.

ویرایشگر شماتیک از لغو و انجام مجدد و همچنین کار با چندین عنصر انتخاب شده پشتیبانی می کند. همه عناصر به غیر از سیم ها امکان چرخش و ورق زدن متن مناسب در داخل عناصر را دارند.

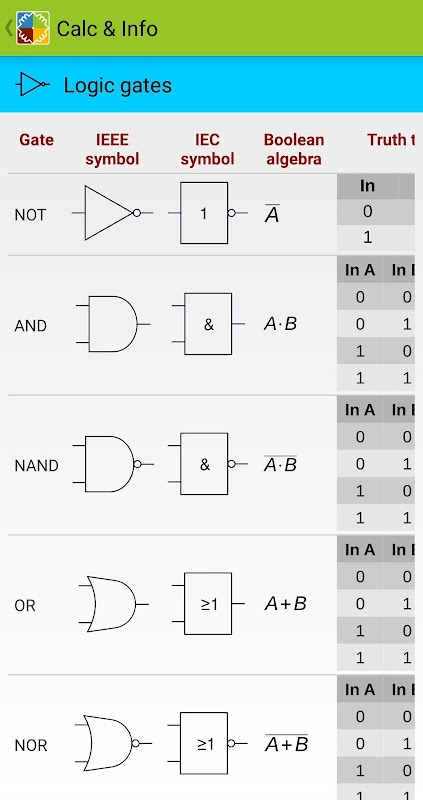

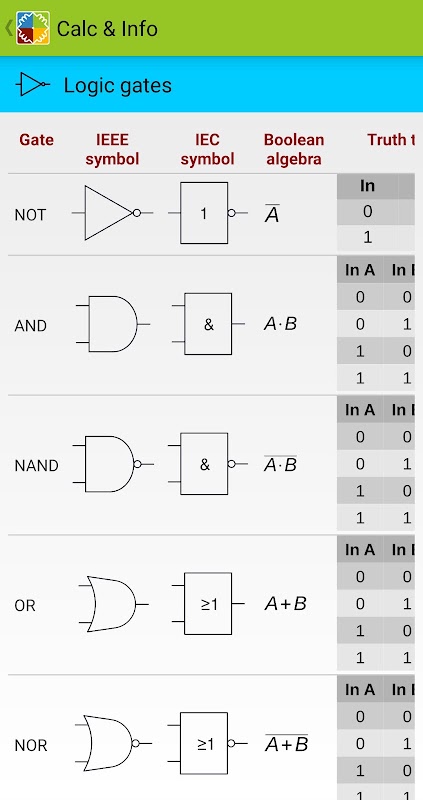

عناصر پشتیبانی شده: سیم ، زمین ، مقاومت ، خازن ، خازن قطبی ، سلف ، منبع ولتاژ DC ، منبع پالس ، منبع سینوسی ، منبع جریان DC ، متن ، تصویر ، دیود ، دیود زنر ، LED ، ترانزیستور (NPN ، PNP ، NMOS ، PMOS ، NJFET ، PJFET) ، دروازه های منطقی (NOT ، AND ، NAND ، OR ، NOR ، XOR ، XNOR) ، قفل SR ، فلیپ فلاپ D ، فلیپ فلاپ T ، فلیپ فلاپ JK ، تقویت کننده عملیاتی ، تایمر 555 ، LM317 ، LM337 ، 7805 ، 7905 ، VCVS ، VCCS ، CCVS ، CCCS ، پتانسیومتر ، ترانسفورماتور ، سوئیچ SPST ، سوئیچ SPDT ، دکمه فشار باز ، دکمه فشار بسته ، رله SPST ، رله SPDT ، کراس اوور.

عکسهای صفحه و صادرات کل مدار نیز پشتیبانی می شوند.

سیمها با استفاده از خودکارسازی کشیده می شوند یا می توان آنها را به صورت دستی و با استفاده از خطوط تک قطعه ترسیم کرد.

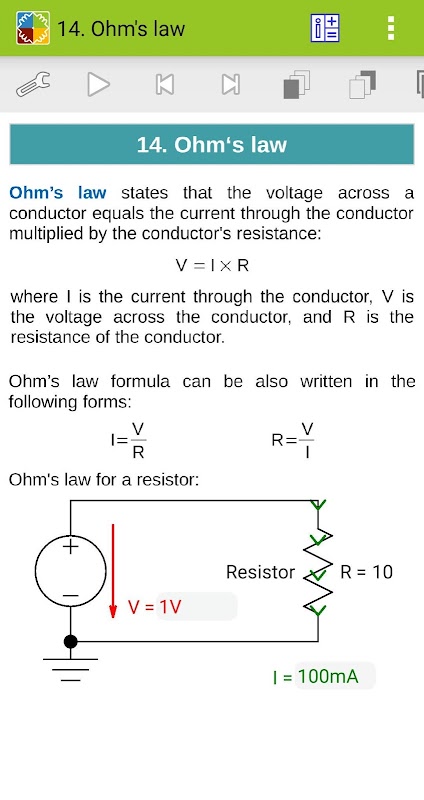

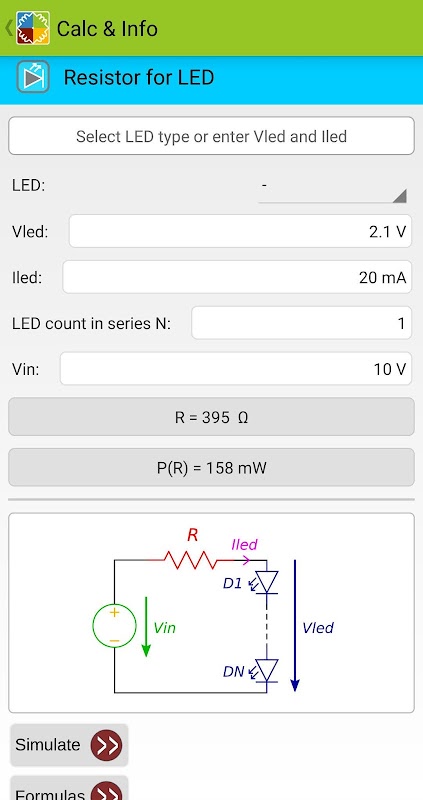

• ماشین حساب ها: قانون اهم ، مقاومت در سری / موازی ، مدار سری موازی ، تبدیل Y-Delta ، مقاومت برای تضعیف ولتاژ ، ماشین حساب قدرت ، تقسیم ولتاژ ، تقسیم جریان ، واکنش / امپدانس RLC ، تشدید LC ، فیلترهای غیرفعال ، شارژ خازن ، محاسبات ترانسفورماتور ، مقاومت برای LED ، دیود زنر ، تقویت کننده عملیاتی ، تنظیم کننده ولتاژ LM317 ، تایمر 555 ، مبدل های A / D و D / A ، القا induc سیم پیچ ، افت ولتاژ ، کد رنگ مقاومت ، کد مقاومت SMD ، کد رنگ سلف ، ماشین حساب RMS ، مبدل فرکانس / دوره ، تبدیل ظرفیت باتری ، دوام باتری ، مبدل دسی بل ، ماشین حساب عرض ردیابی PCB

• پینو اتصال

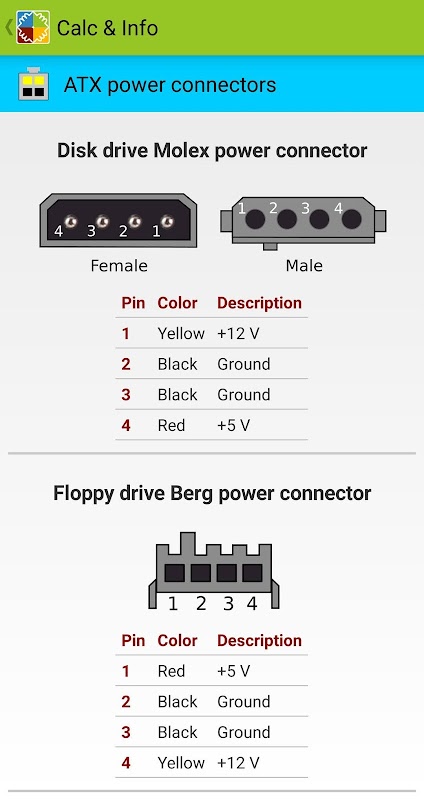

SCART ، VGA ، DVI ، HDMI ، Firewire ، USB ، Thunderbolt ، Apple Lightning ، Apple dock ، RS-232 ، Sata ، eSata ، PS / 2 ، اتصال برق ATX ، کارت SD ، سیم کارت ، Ethernet RJ45 ، RJ11 ، RJ14 ، RJ25 ، ISO10487 برای صدای اتومبیل ، XLR ، LED ، Raspberry GPIO

• منابع

اندازه سیم ، رنگهای عایق سیم ، Ampacity ، مقاومت ، مقادیر مقاومت ، کدهای خازن ، مقادیر خازن ، بسته های SMD ، واحدهای اندازه گیری ، پیشوندهای SI ، سری 7400 مدارهای مجتمع ، تنظیم کننده های ولتاژ ، دروازه های منطقی ، نمادهای الکتریکی ، مشخصات USB
