Electric Circuit Studio

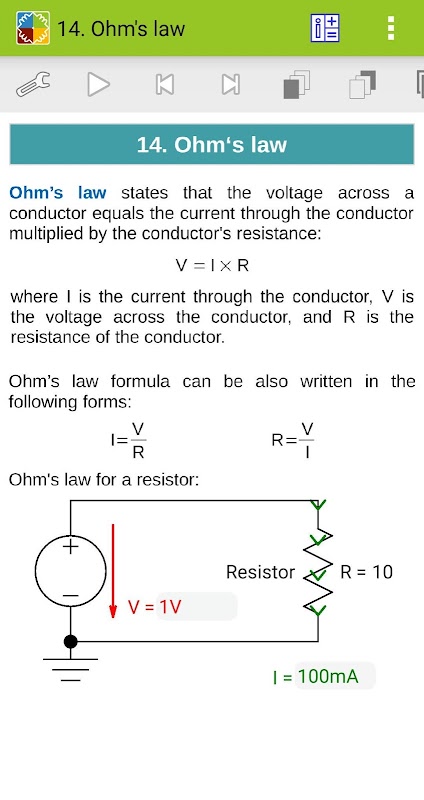

Electric Circuit Studio là một bộ công cụ được sử dụng để xây dựng các mạch điện tử, mô phỏng SPICE và tính toán mạch điện. Những công cụ này được bổ sung bởi trung tâm thông tin chứa các tài nguyên, sơ đồ chân kết nối và sách tương tác ngắn giải thích các định lý, định luật và mạch điện cơ bản. Đây là một ứng dụng hữu ích cho tất cả những người có sở thích điện tử, sinh viên hoặc những người khác quan tâm đến điện tử.

• Trình soạn thảo sơ đồ và trình mô phỏng SPICE

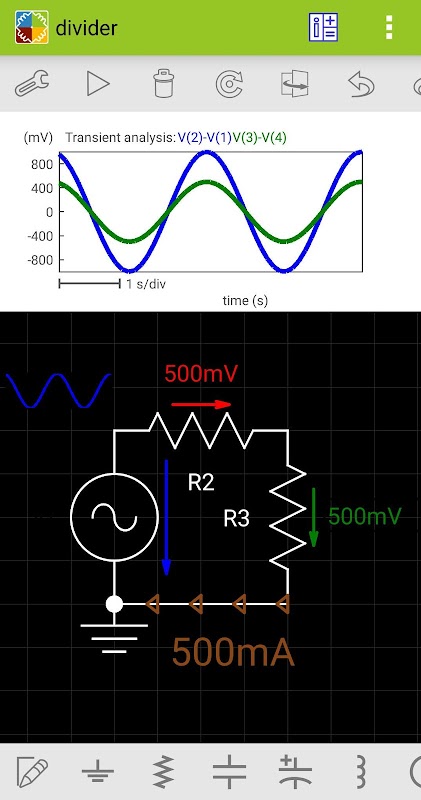

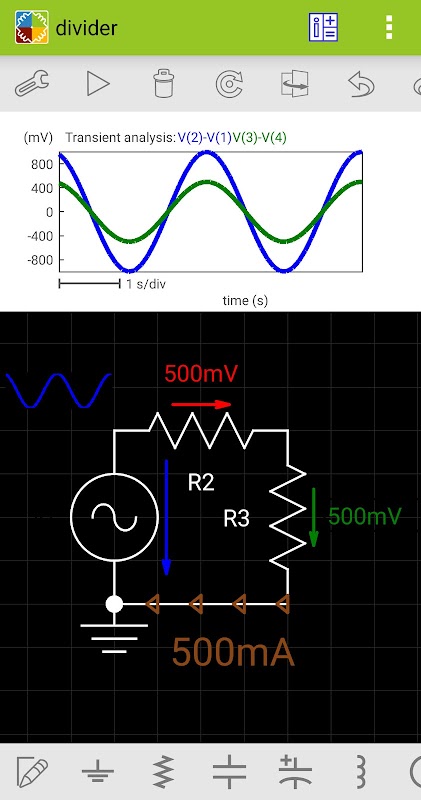

Những công cụ này cho phép dễ dàng tạo sơ đồ mạch và phân tích SPICE của các mạch đã tạo. Trình mô phỏng tập trung vào việc thể hiện trực quan các kết quả mô phỏng, sao cho điện áp và dòng điện mô phỏng có thể được đặt ở nơi khác trong mạch, dưới dạng văn bản hoặc biểu đồ. Hơn nữa, cường độ và cực tính của điện áp và dòng điện có thể được biểu thị bằng các chỉ báo trực quan, do đó bạn có thể kiểm tra kết quả một cách nhanh chóng. Tất cả các kết quả có thể được hiển thị thêm ở ô trên cùng, nơi chúng có thể được khám phá bằng hai con trỏ.

Phân tích DC, AC và Transient được hỗ trợ.

Mô phỏng có thể được chạy lặp lại (trong phân tích nhất thời) và kết quả có thể được hiển thị liên tục với tốc độ do người dùng kiểm soát (trong tất cả các loại phân tích) hoặc tất cả kết quả mô phỏng được hiển thị ngay lập tức. Khi các kết quả được hiển thị liên tiếp, bạn có thể kiểm soát các thông số của các phần tử mạch bằng thanh tìm kiếm và xem sự thay đổi của kết quả theo thời gian thực.

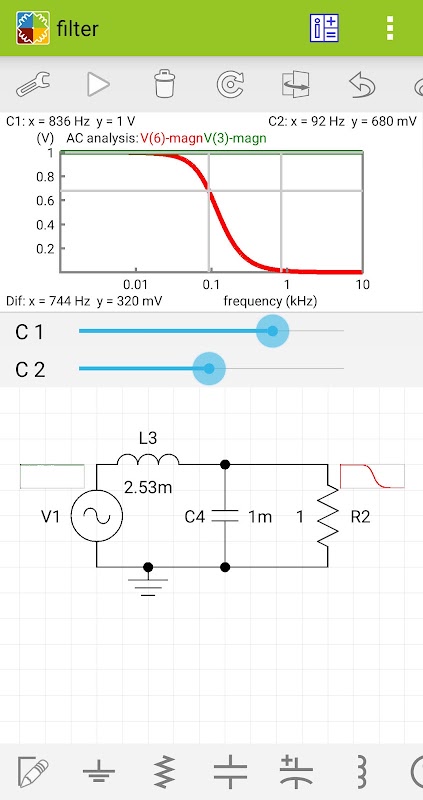

Trong phân tích AC, bạn có thể hiển thị cường độ, giá trị thực, giá trị ảo và pha của điện áp và dòng điện.

Trình chỉnh sửa sơ đồ hỗ trợ hoàn tác và làm lại cũng như làm việc với một số phần tử được chọn. Tất cả các phần tử ngoại trừ dây đều cho phép xoay và lật văn bản bên trong các phần tử một cách thích hợp.

Các phần tử được hỗ trợ: dây, đất, điện trở, tụ điện, tụ điện phân cực, cuộn cảm, nguồn điện áp DC, nguồn xung, nguồn hình sin, nguồn dòng điện một chiều, văn bản, hình ảnh, diode, diode zener, LED, bóng bán dẫn (NPN, PNP, NMOS, PMOS , NJFET, PJFET), cổng logic (NOT, AND, NAND, OR, NOR, XOR, XNOR), chốt SR, D flip-flop, T flip-flop, JK flip-flop, bộ khuếch đại hoạt động, bộ đếm thời gian 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, chiết áp, máy biến áp, công tắc SPST, công tắc SPDT, nút nhấn mở, nút ấn đóng, rơle SPST, rơle SPDT, chéo.

Ảnh chụp màn hình và xuất toàn bộ mạch cũng được hỗ trợ.

Dây được rút bằng cách tự động định tuyến hoặc chúng có thể được rút thủ công bằng cách sử dụng các đường một đoạn.

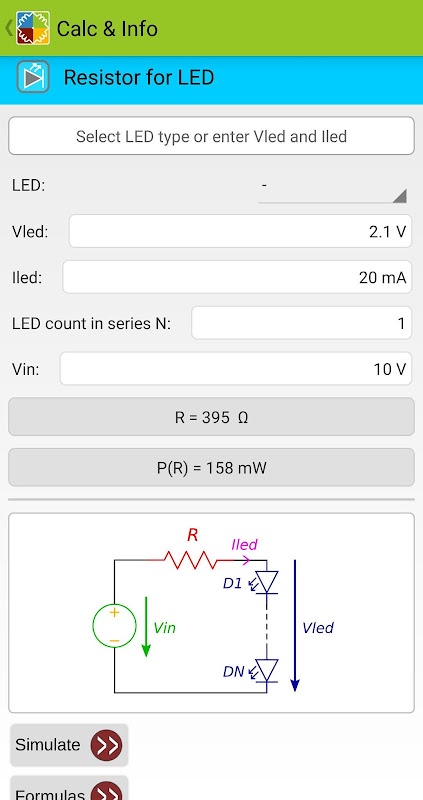

• Máy tính: Định luật Ohm, Điện trở nối tiếp/song song, Mạch nối tiếp song song, Phép biến đổi Y-Delta, Điện trở suy giảm điện áp, Máy tính công suất, Bộ chia điện áp, Bộ chia dòng, Điện kháng/trở kháng RLC, Cộng hưởng LC, Bộ lọc thụ động, Sạc tụ điện, Tính toán máy biến áp, Điện trở cho đèn LED, Điốt Zener, Bộ khuếch đại thuật toán, Bộ điều chỉnh điện áp LM317, bộ định thời 555, bộ chuyển đổi A/D và D/A, Độ tự cảm cuộn dây, Giảm điện áp, Mã màu điện trở, Mã điện trở SMD, Mã màu cuộn cảm, Máy tính RMS, Bộ chuyển đổi tần số/chu kỳ, Chuyển đổi dung lượng pin, Tuổi thọ pin, Bộ chuyển đổi Decibel, Máy tính độ rộng vết PCB

• Sơ đồ chân của đầu nối

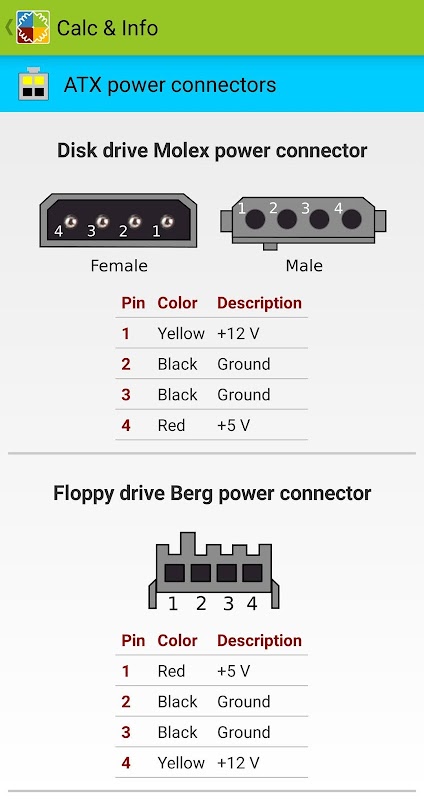

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS/2, đầu nối nguồn ATX, thẻ SD, thẻ SIM, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 cho âm thanh xe hơi, XLR, LED, Raspberry GPIO

• Tài nguyên

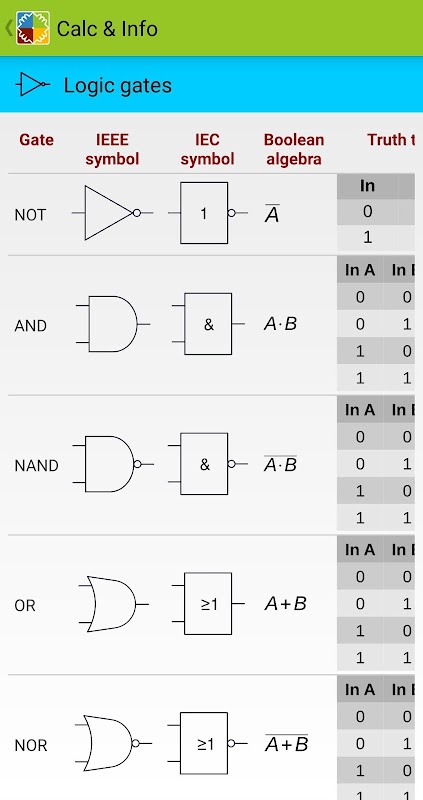

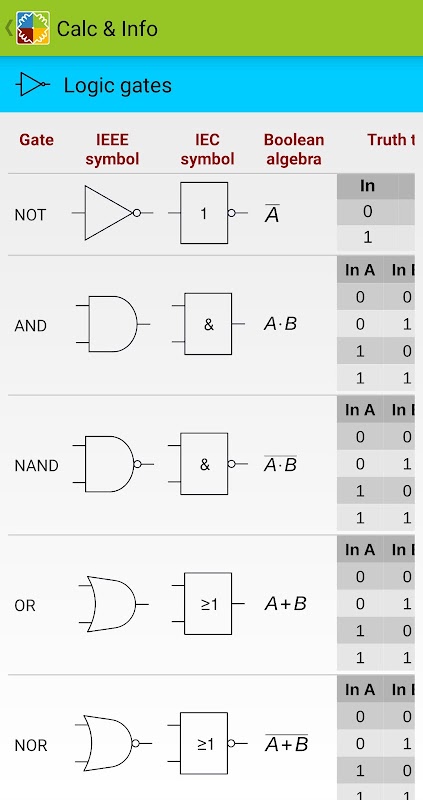

Kích thước dây, Màu cách điện của dây, Cường độ dòng điện, Điện trở suất, Giá trị điện trở, Mã tụ điện, Giá trị tụ điện, Gói SMD, Đơn vị đo lường, Tiền tố SI, Dòng mạch tích hợp 7400, Bộ điều chỉnh điện áp, Cổng logic, Ký hiệu điện, Thông số kỹ thuật USB
