Electric Circuit Studio

Dies ist eine kostenlose Version, die Anzeigen enthält. Die "PRO" -Version ohne Werbung heißt "ECStudio". Die vollständige Dokumentation finden Sie unter ecstudiosystems.com/help

Dort können Sie sehen, dass Beschriftungen (graue Rahmenfelder) verschoben und Schalter durch langes Tippen usw. gewechselt werden können. Wir empfehlen außerdem, das Screencast-Tutorial auf unserem YouTube-Kanal anzuzeigen.

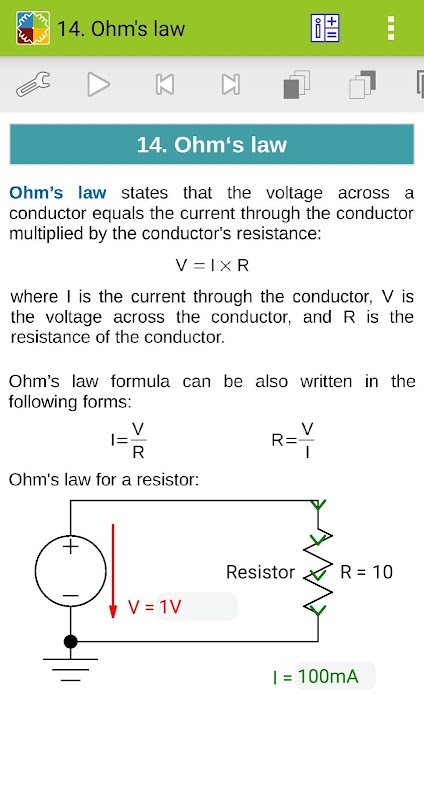

Electric Circuit Studio ist eine Reihe von Werkzeugen zum Erstellen elektronischer Schaltkreise, zur SPICE-Simulation und zur Berechnung von Schaltkreisen. Ergänzt werden diese Tools durch das Informationszentrum mit Ressourcen, Pinbelegung der Anschlüsse und einem kurzen interaktiven Buch, in dem grundlegende elektrische Theoreme, Gesetze und Schaltkreise erläutert werden. Es ist eine nützliche Anwendung für alle Elektronik-Hobbyisten, Studenten oder andere Personen, die sich für Elektronik interessieren.

• Schaltplaneditor und SPICE-Simulator

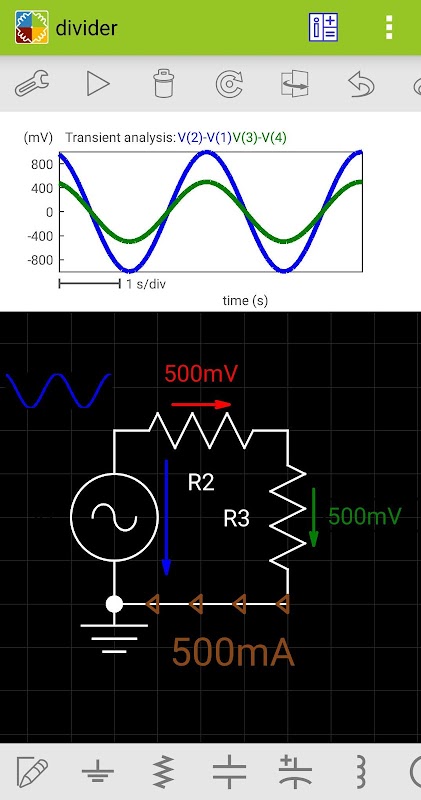

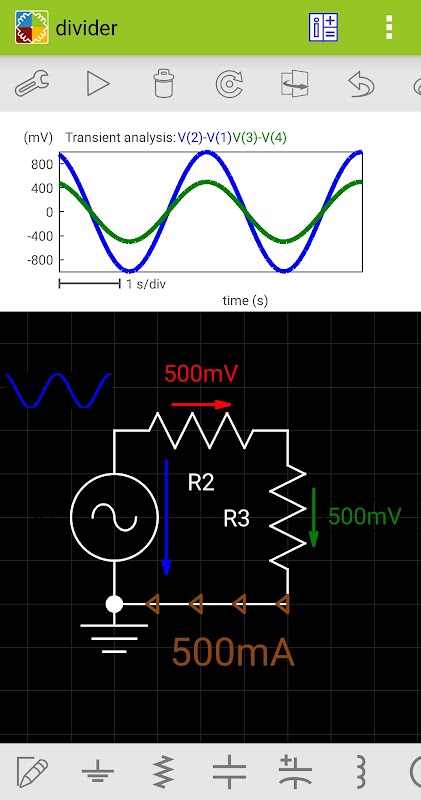

Diese Tools ermöglichen die einfache Erstellung von Schaltplänen und die SPICE-Analyse der erstellten Schaltkreise. Der Simulator konzentriert sich auf die visuelle Darstellung simulierter Ergebnisse, sodass simulierte Spannungen und Ströme als Text oder Grafik an anderer Stelle in der Schaltung platziert werden können. Darüber hinaus können Größe und Polarität von Spannungen und Strömen durch visuelle Indikatoren dargestellt werden, sodass Sie die Ergebnisse schnell überprüfen können. Alle Ergebnisse können zusätzlich im oberen Diagramm angezeigt werden, wo sie mit zwei Cursorn untersucht werden können.

DC-, AC- und Transientenanalysen werden unterstützt.

Die Simulation kann wiederholt ausgeführt werden (in der Transientenanalyse) und die Ergebnisse können nacheinander mit einer vom Benutzer gesteuerten Geschwindigkeit (in allen Analysetypen) angezeigt werden, oder alle Simulationsergebnisse werden sofort angezeigt. Wenn die Ergebnisse nacheinander angezeigt werden, können Sie die Parameter der Schaltungselemente über die Suchleiste steuern und die Änderung der Ergebnisse in Echtzeit anzeigen.

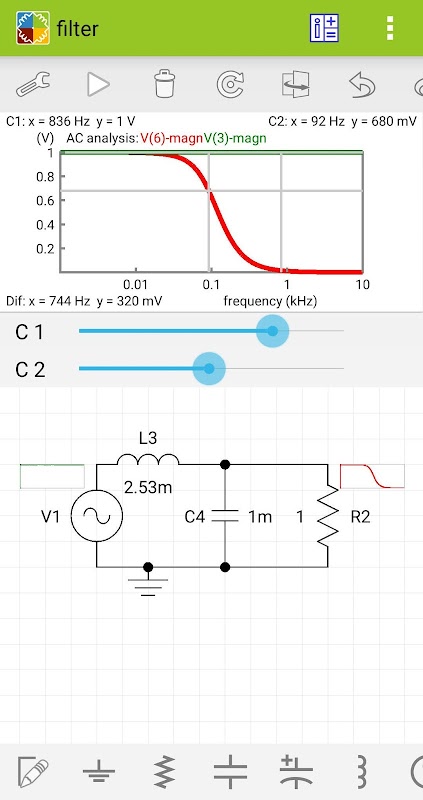

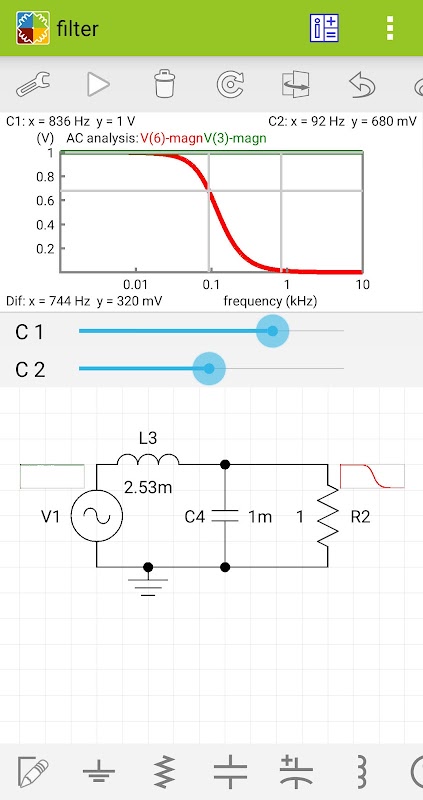

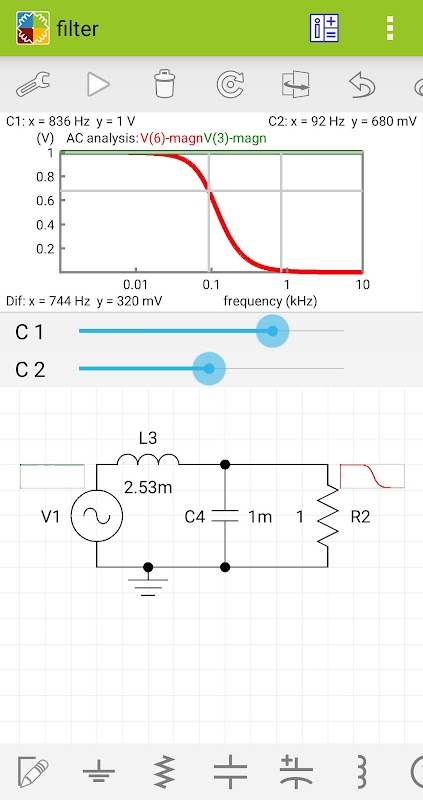

In der Wechselstromanalyse können Sie die Größe, den Realwert, den Imaginärwert und die Phase von Spannungen und Strömen anzeigen.

Der Schaltplaneditor unterstützt das Rückgängigmachen und Wiederherstellen sowie das Arbeiten mit mehreren ausgewählten Elementen. Alle Elemente außer Drähten ermöglichen eine ordnungsgemäße Drehung und Umkehrung des Textes innerhalb der Elemente.

Unterstützte Elemente: Draht, Masse, Widerstand, Kondensator, polarisierter Kondensator, Induktor, Gleichspannungsquelle, Impulsquelle, Sinusquelle, Gleichstromquelle, Text, Bild, Diode, Zenerdiode, LED, Transistoren (NPN, PNP, NMOS, PMOS , NJFET, PJFET), Logikgatter (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR-Latch, D-Flipflop, T-Flipflop, JK-Flipflop, Operationsverstärker, 555-Timer, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, Potentiometer, Transformator, Schalter SPST, Schalter SPDT, offener Druckknopf, geschlossener Druckknopf, Relais SPST, Relais SPDT, Frequenzweiche.

Screenshots und das Exportieren der gesamten Schaltung werden ebenfalls unterstützt.

Drähte werden mithilfe von Autorouting oder manuell mithilfe von Einzelsegmentlinien gezogen.

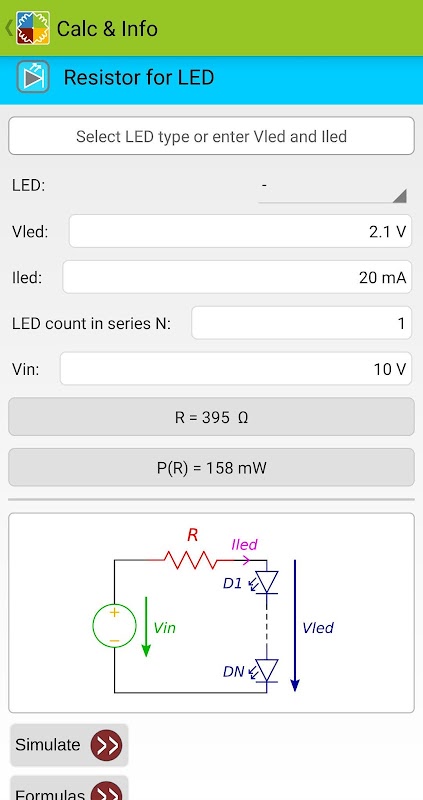

• Taschenrechner: Ohmsches Gesetz, Widerstände in Reihe / parallel, Reihen-Parallel-Schaltung, Y-Delta-Transformation, Widerstand zur Spannungsdämpfung, Leistungsrechner, Spannungsteiler, Stromteiler, RLC-Reaktanz / Impedanz, LC-Resonanz, Passivfilter, Kondensatorladung, Transformatorberechnungen, Widerstand für LED, Zenerdiode, Operationsverstärker, Spannungsregler LM317, 555-Timer, A / D- und D / A-Wandler, Spuleninduktivität, Spannungsabfall, Widerstandsfarbcode, SMD-Widerstandscode, Induktorfarbcode, RMS-Rechner, Frequenz- / Periodenwandler, Batteriekapazitätsumwandlung, Batterielebensdauer, Dezibelwandler, Leiterplatten-Leiterplattenrechner

• Anschlussbelegung

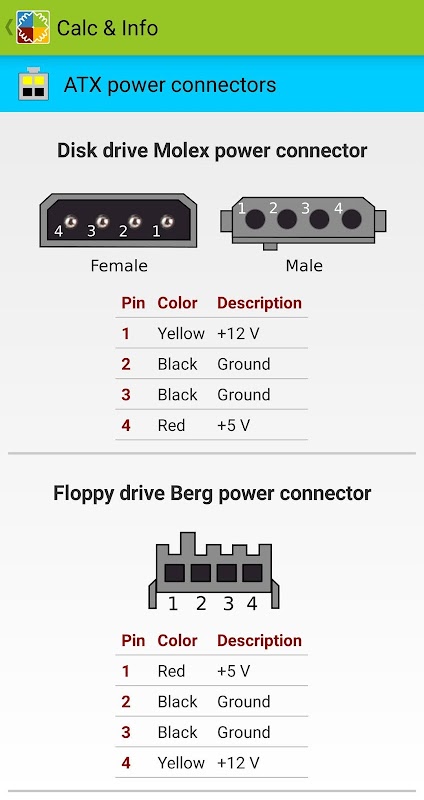

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple Dock, RS-232, Sata, eSata, PS / 2, ATX-Stromanschlüsse, SD-Karten, SIM-Karten, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 für Car-Audio, XLR, LED, Himbeer-GPIO

• Ressourcen

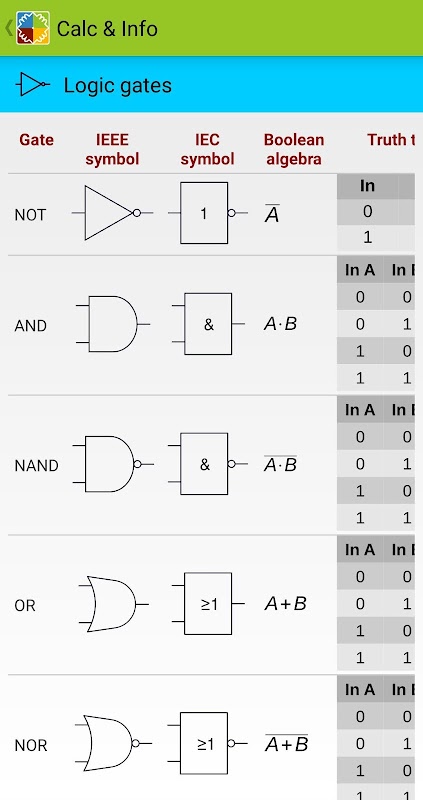

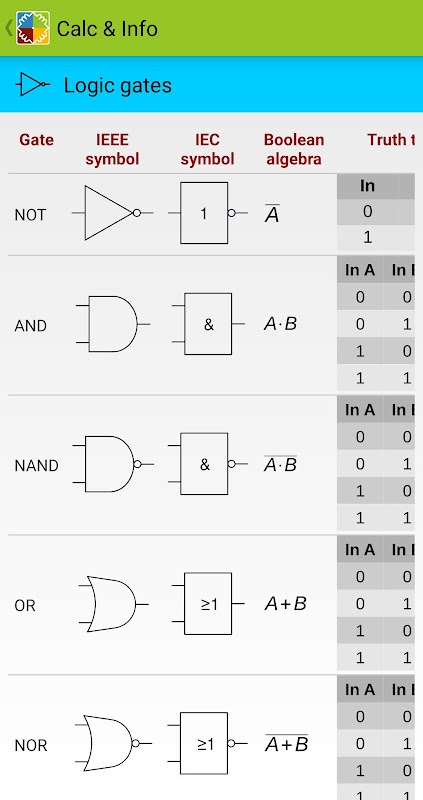

Drahtgröße, Drahtisolationsfarben, Strombelastbarkeit, spezifischer Widerstand, Widerstandswerte, Kondensatorcodes, Kondensatorwerte, SMD-Gehäuse, Maßeinheiten, SI-Präfixe, integrierte Schaltkreise der Serie 7400, Spannungsregler, Logikgatter, elektrische Symbole, USB-Spezifikationen
