Калькулятор фермы

Cálculo de la granja Vista, geometría, cargas, secciones, fuerzas.

Orden de trabajo:

1. Paso 1. Vista de la finca. Seleccione la vista deseada de su granja y haga clic en el siguiente paso.

2. Paso 2. La geometría de la granja.

un Establecer el esquema de la granja. En este paso, puede cambiar la ubicación de bastidores y tirantes para diferentes longitudes de vigas.

b. Set span farm L

c. Ajuste la altura del truss H o el ángulo a

d. Si es necesario, debe especificar la altura del truss en el soporte H1

e. Haga clic en el siguiente paso.

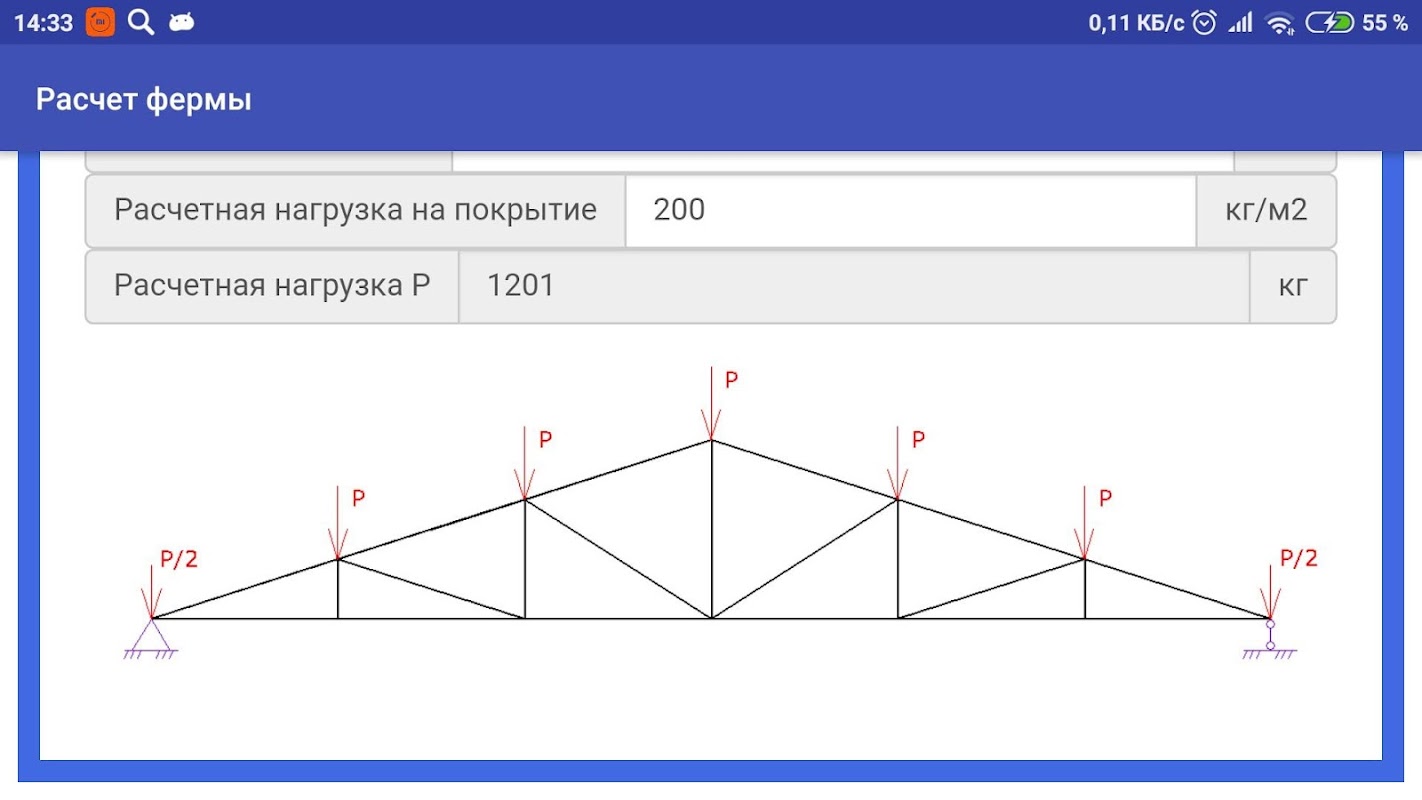

3. Paso 3. La carga en la granja.

Establezca la carga concentrada en los nodos de la granja y haga clic en el siguiente paso, o seleccione "Establecer área de carga" y establezca la carga distribuida en 1m2 y camine entre las granjas. La carga concentrada P en el nodo se recalcula.

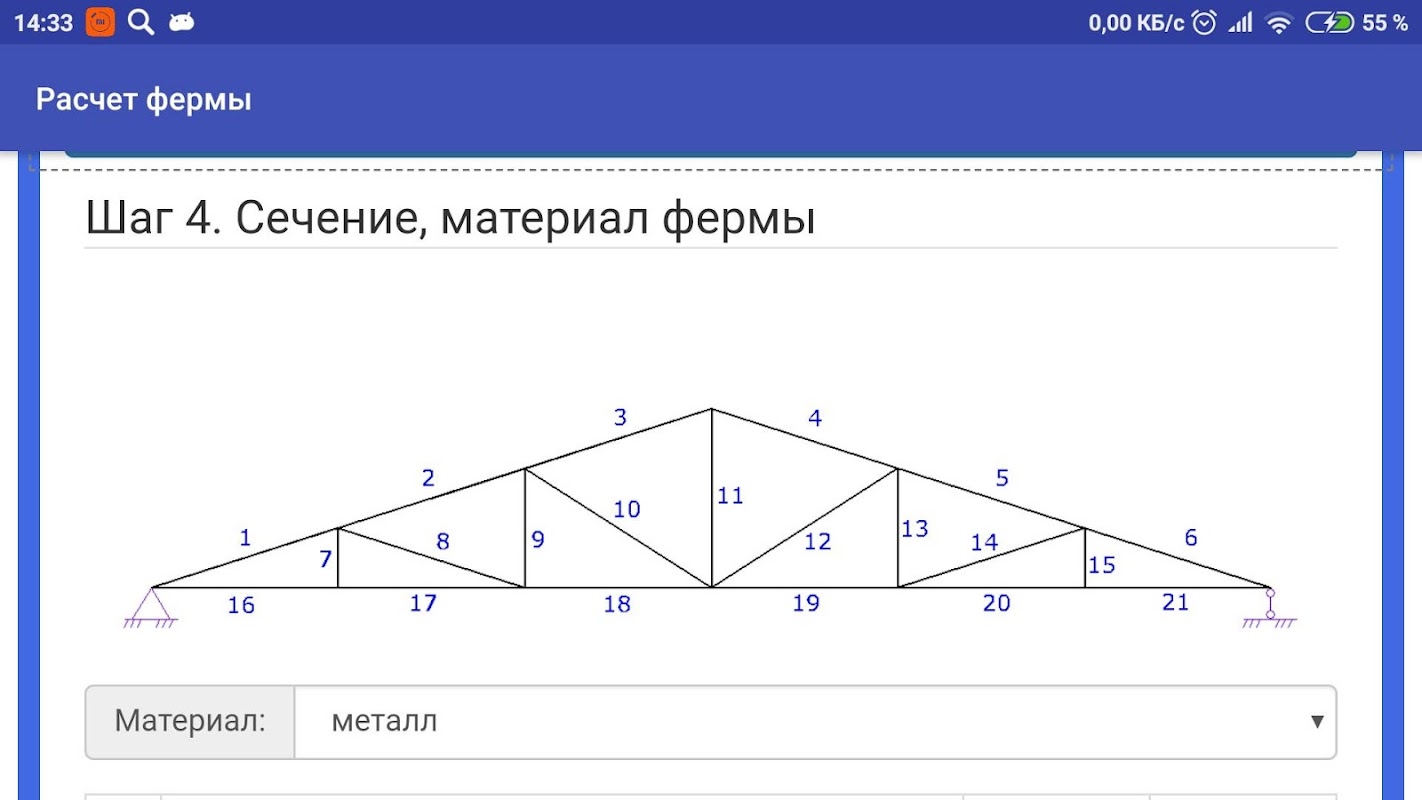

4. Paso 4. Sección y material del truss.

un Establecer el material de armadura: acero o madera.

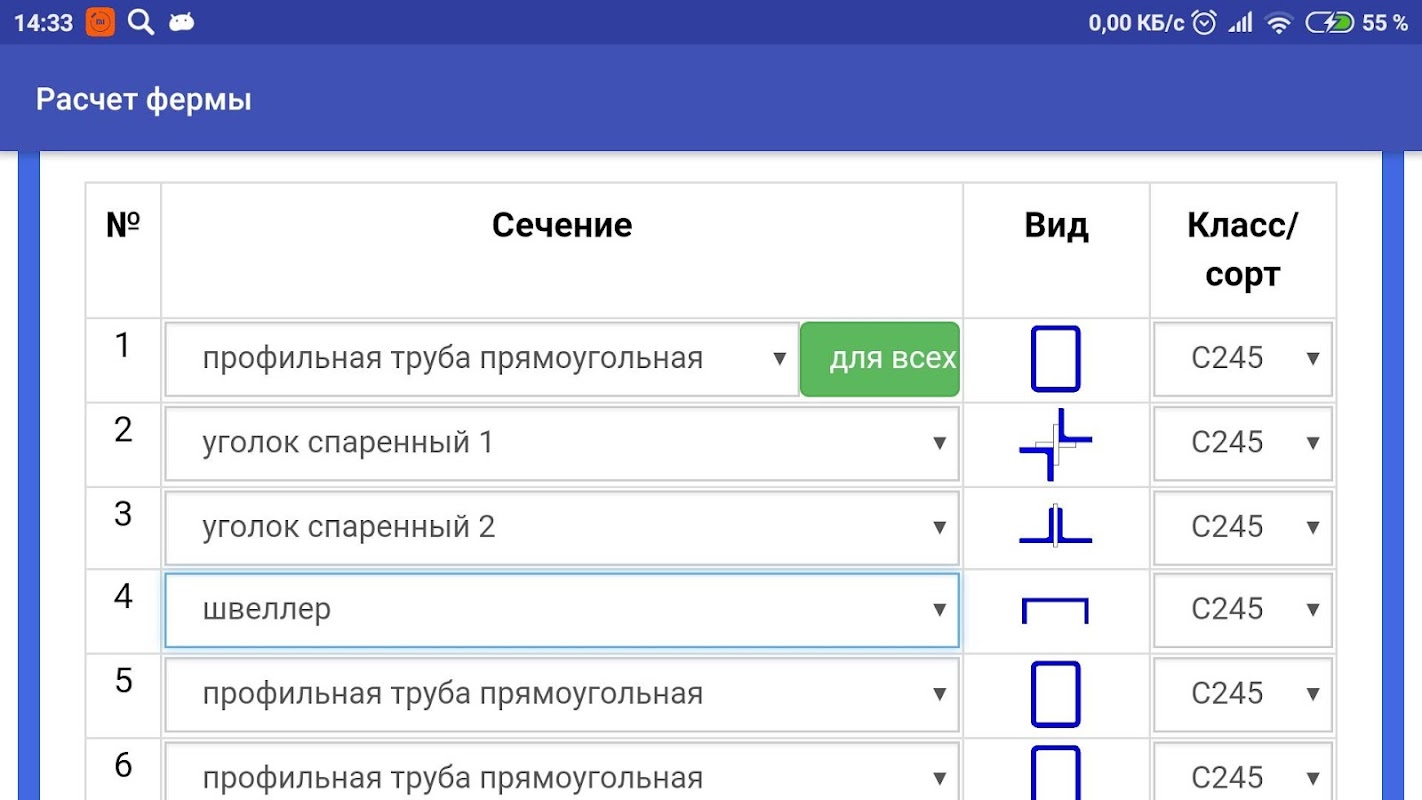

b. Establezca la sección transversal de los elementos de armadura y la clase / grado del material de estos elementos (si es necesario, puede hacer clic en el botón "para todos" y la sección / clase / grado en la primera línea se duplicará para todas las filas)

c. Haga clic en el siguiente paso.

5. Paso 5. Enlaces. Según la figura, coloque los puntos de desprendimiento de los nodos desde el plano de la armadura. Desatar el avión puede servir como un enlace entre trusses y se ejecuta

6. Paso 6. Resultado del cálculo. Haga clic en el botón "Cálculo"

Para referencia:

- La densidad del árbol es de 500 kg / m3.

- Densidad de acero - 7850 kg / m3.

- Todos los nodos son armazones articulados.

- Soportes de armadura - con bisagras a la izquierda y con bisagras a la derecha
