Калькулятор фермы

工单：

1.步骤1.查看农场。选择所需的服务器场视图，然后单击下一步。

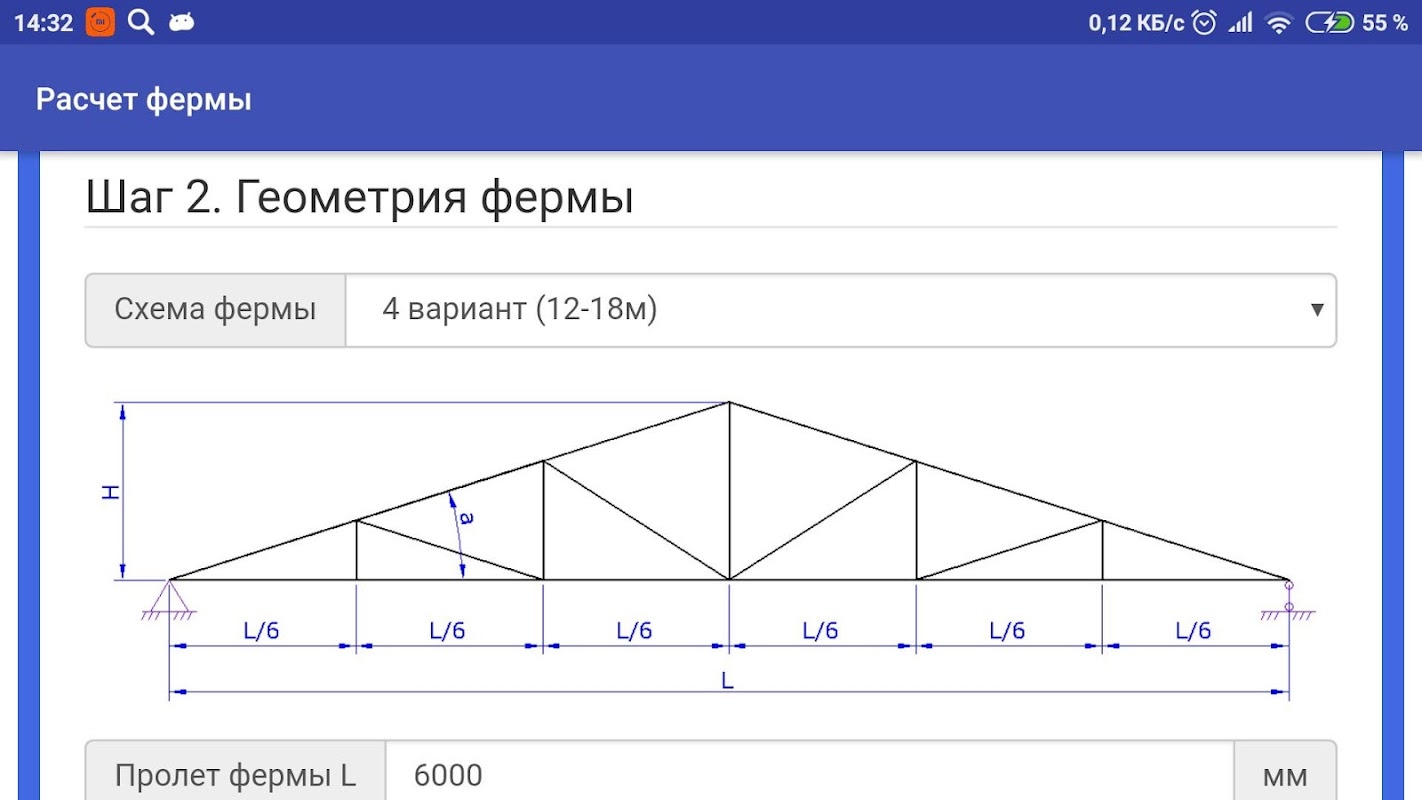

2.步骤2.农场的几何形状。

一。设置场架构。在此步骤中，您可以更改不同长度的桁架的机架和支架的位置。

湾设置跨度农场L.

温度。设置桁架H的高度或角度a

d。如有必要，您必须在支撑H1上指定桁架的高度

即单击下一步

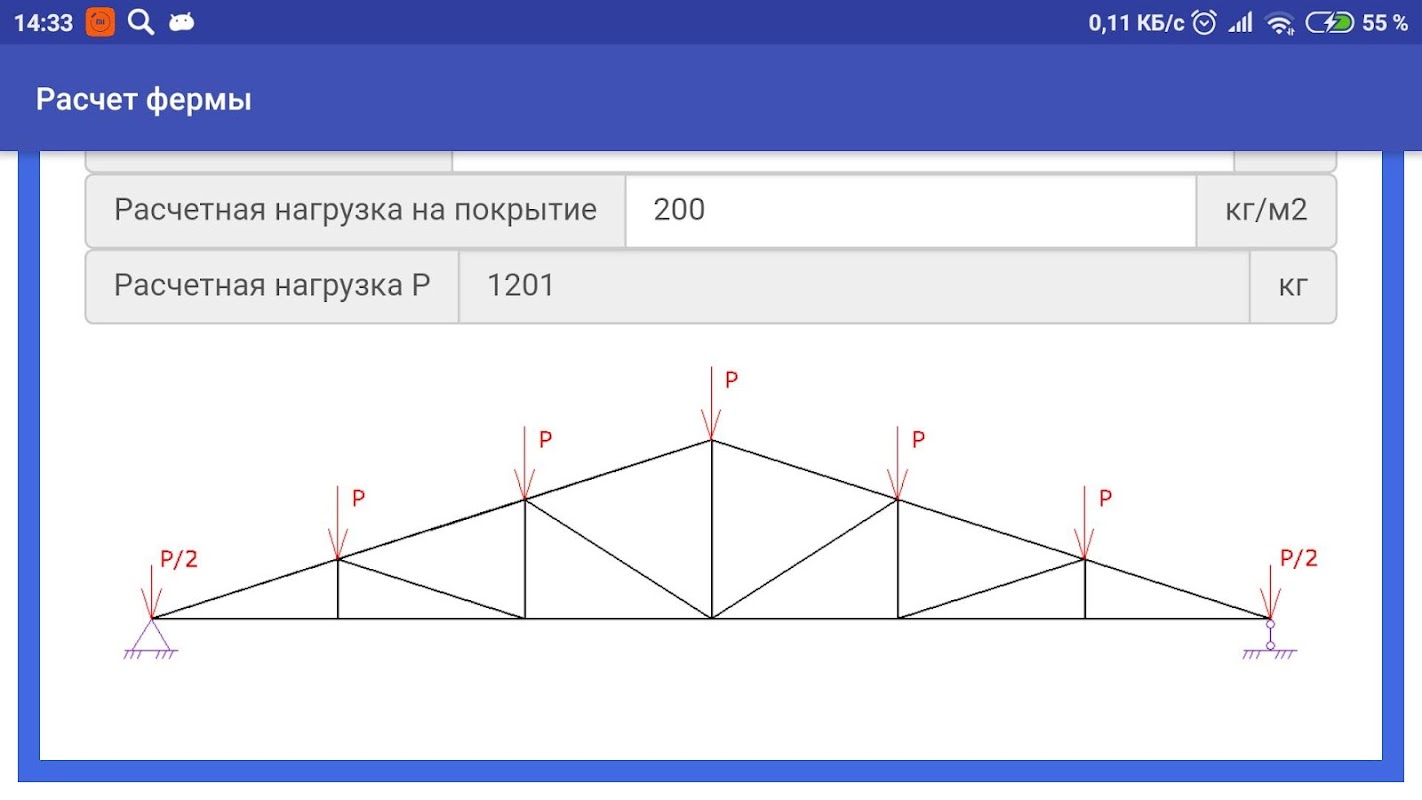

3.步骤3.农场的负载。

在服务器场节点上设置集中负载，然后单击下一步，或选择“设置区域负载”并将分布式负载设置为1m2，并在服务器场之间进行步骤。重新计算节点上的集中负载P.

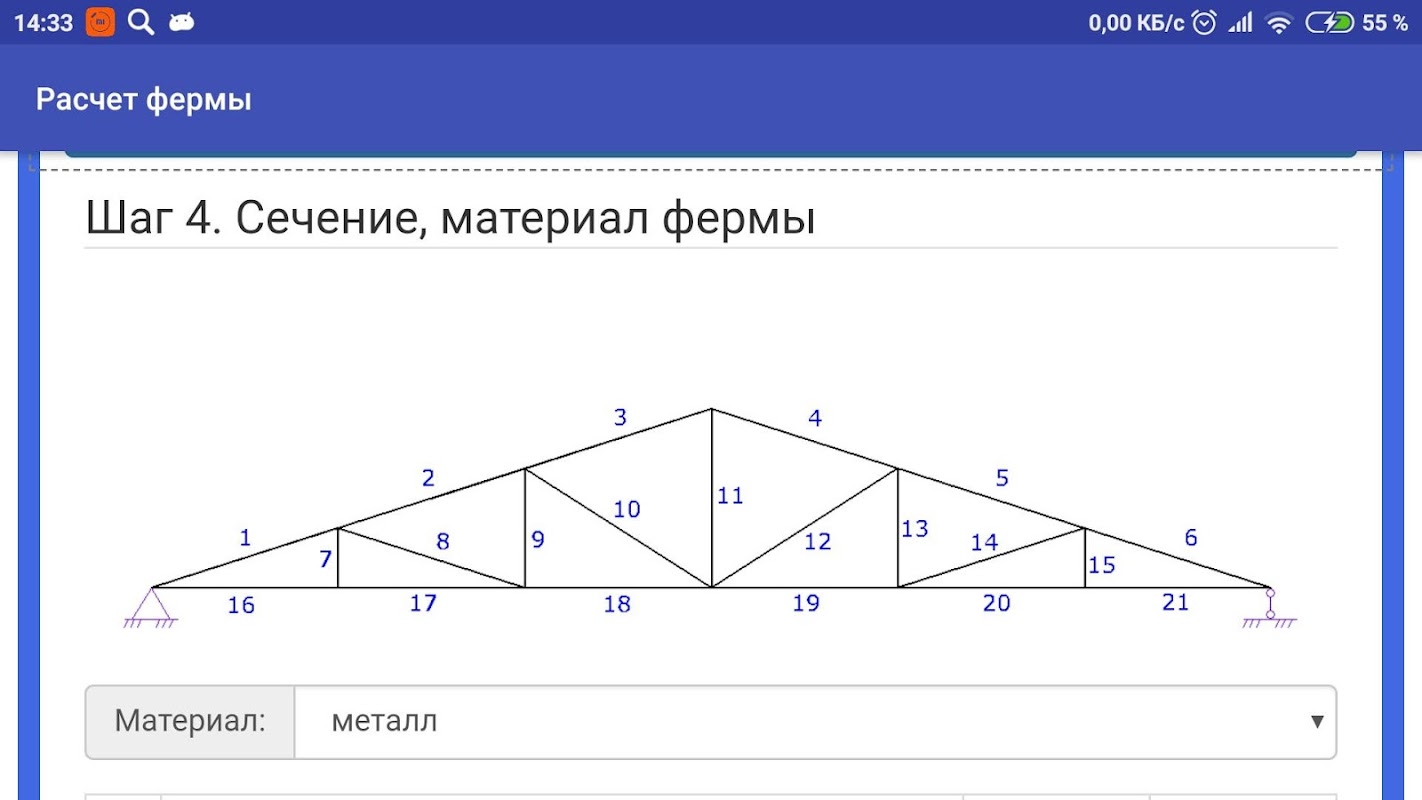

4.步骤4.桁架的截面和材料。

一。设置桁架材料：钢或木材

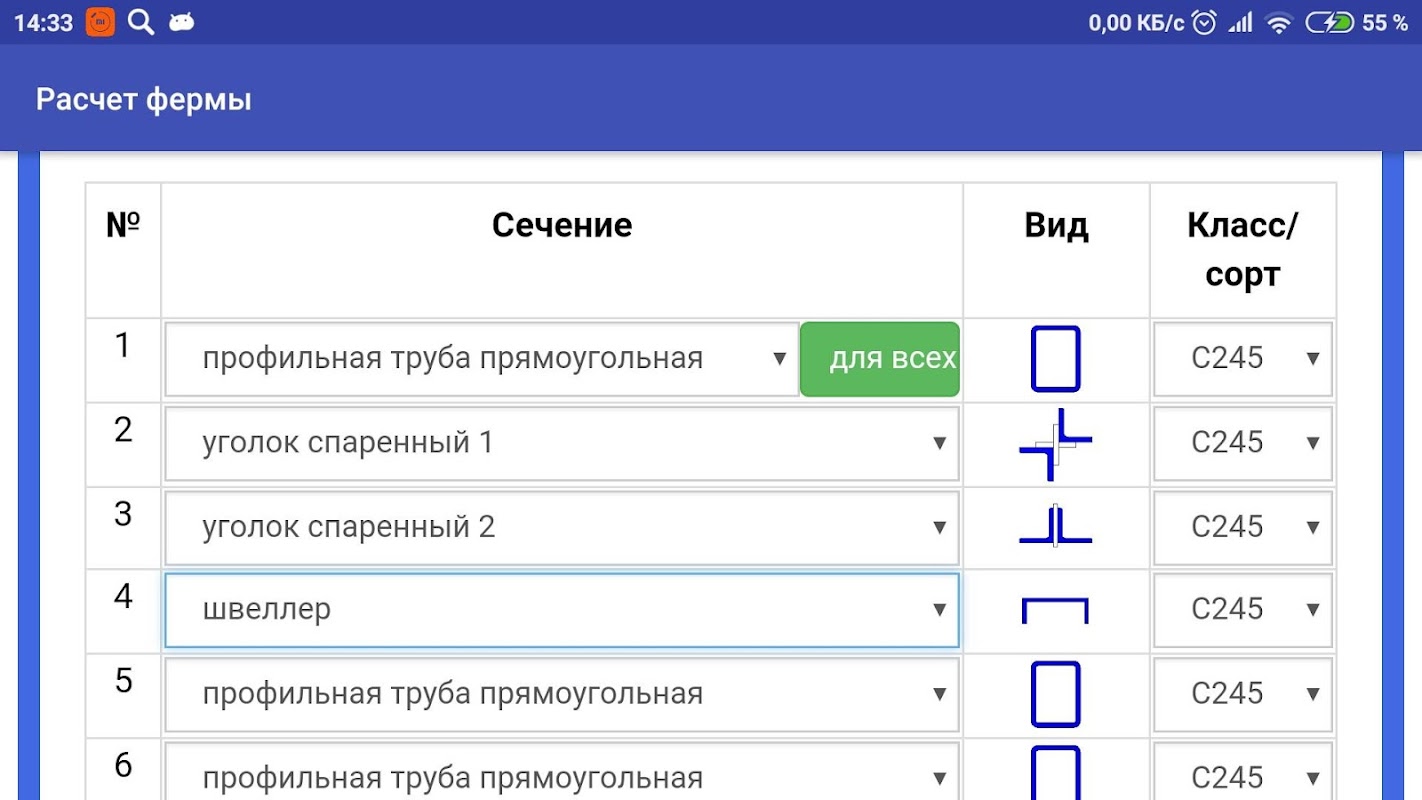

湾设置桁架单元的横截面以及这些单元的材料的等级/等级（如果需要，可以单击“全部”按钮，第一行中的横截面/类/等级将复制到所有行）

温度。单击下一步

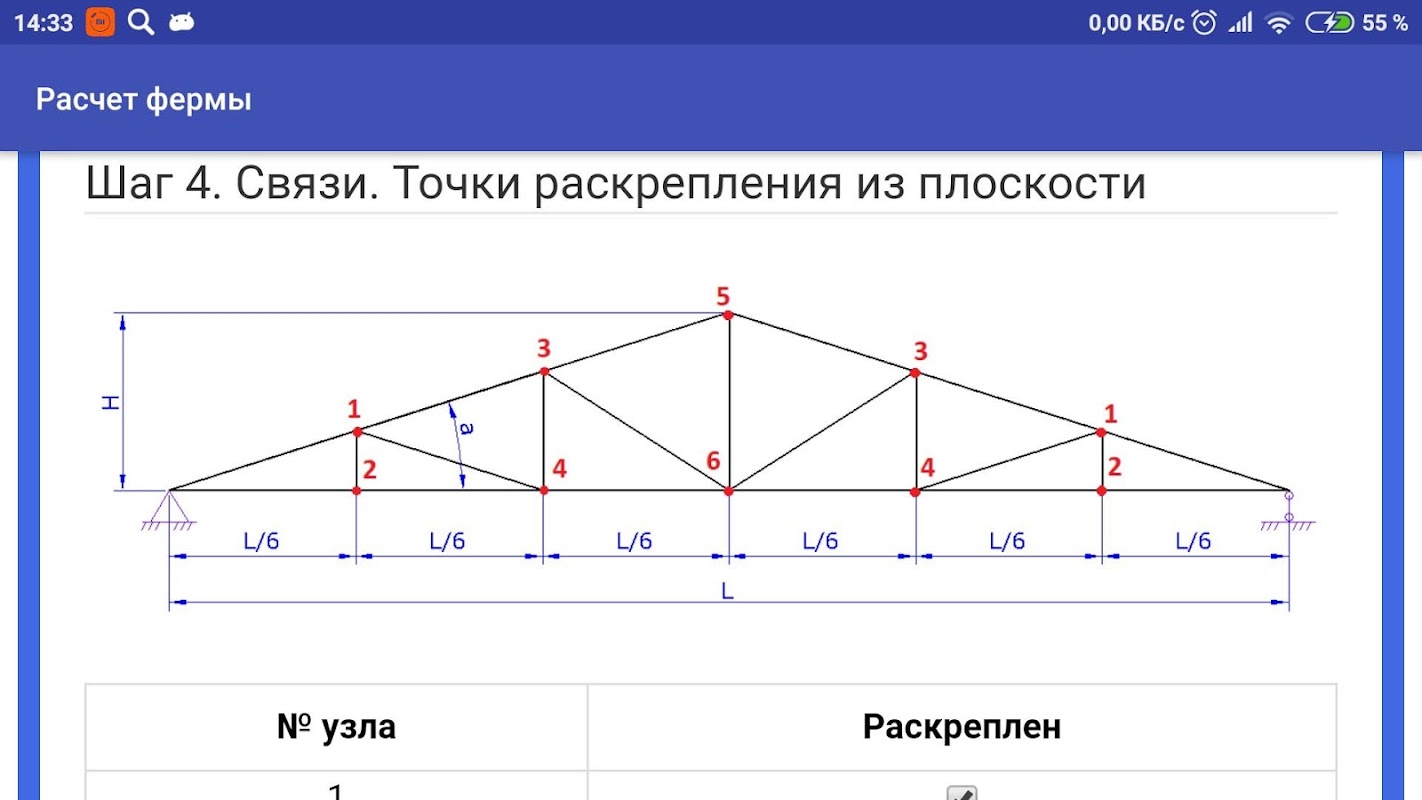

5.步骤5.链接。根据该图，将节点的分离点放置在桁架的平面上。从飞机上释放出来可以作为桁架和跑道之间的联系

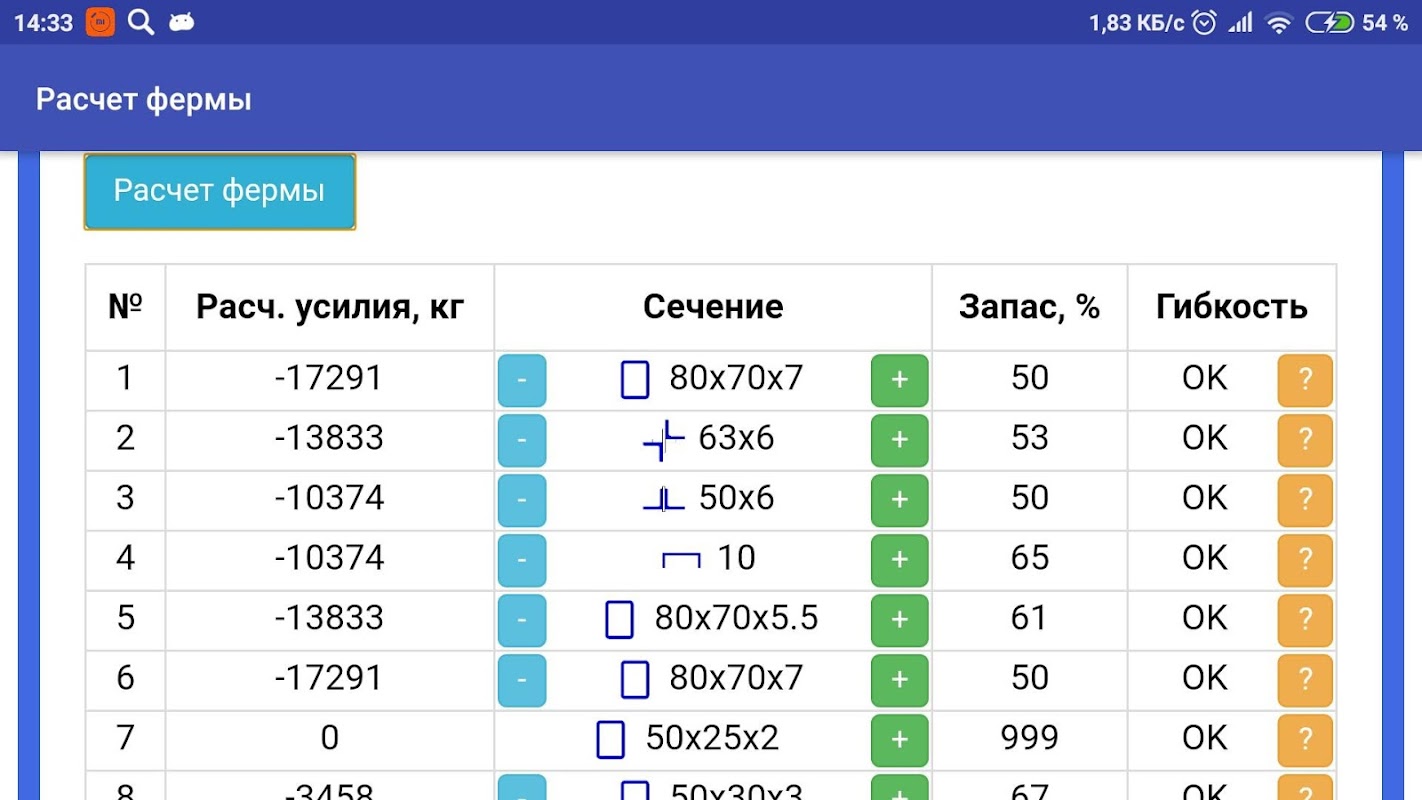

6.步骤6.计算结果。点击“计算”按钮

供参考：

- 树的密度为500千克/立方米

- 钢密度 - 7850 kg / m3

- 所有节点都是铰链式桁架

- 桁架支撑 - 左侧铰接不动，右侧可铰接移动
