Калькулятор фермы

Werkorder:

1. Stap 1. Gezicht op de boerderij. Selecteer de gewenste weergave van uw boerderij en klik op de volgende stap.

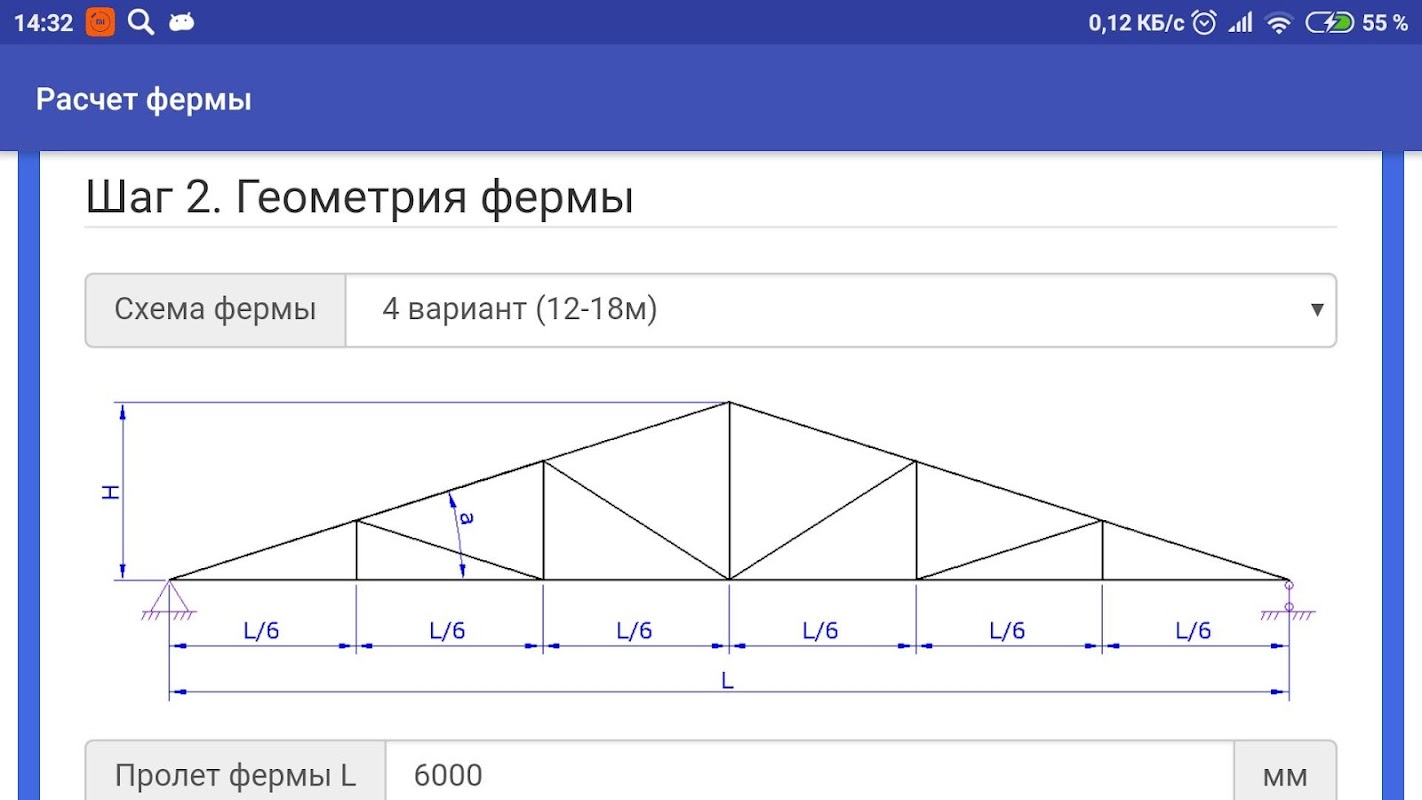

2. Stap 2. De geometrie van de boerderij.

a. Stel het boerderijschema in. In deze stap kunt u de locatie van rekken en beugels voor verschillende troslengten wijzigen.

b. Stel spanfarm L in

c. Stel de hoogte van de truss H of hoek a in

d. Indien nodig moet u de hoogte van de truss opgeven op steun H1

e. Klik op de volgende stap

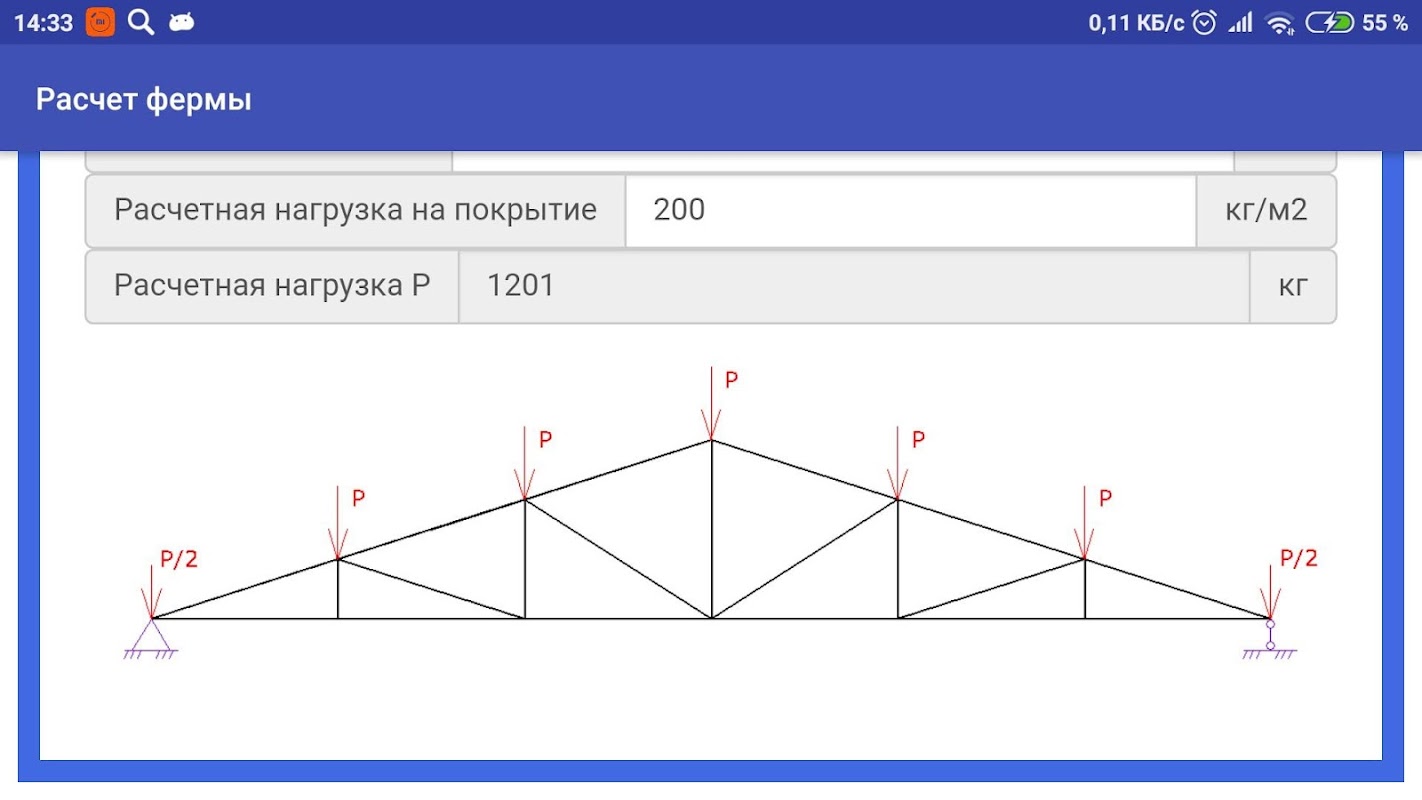

3. Stap 3. De belasting op de boerderij.

Stel de geconcentreerde belasting in op de farm nodes en klik op de volgende stap, of selecteer "Set Area Load" en stel de verdeelde belasting in op 1m2 en stap tussen de bedrijven. De geconcentreerde belasting P op het knooppunt wordt opnieuw berekend.

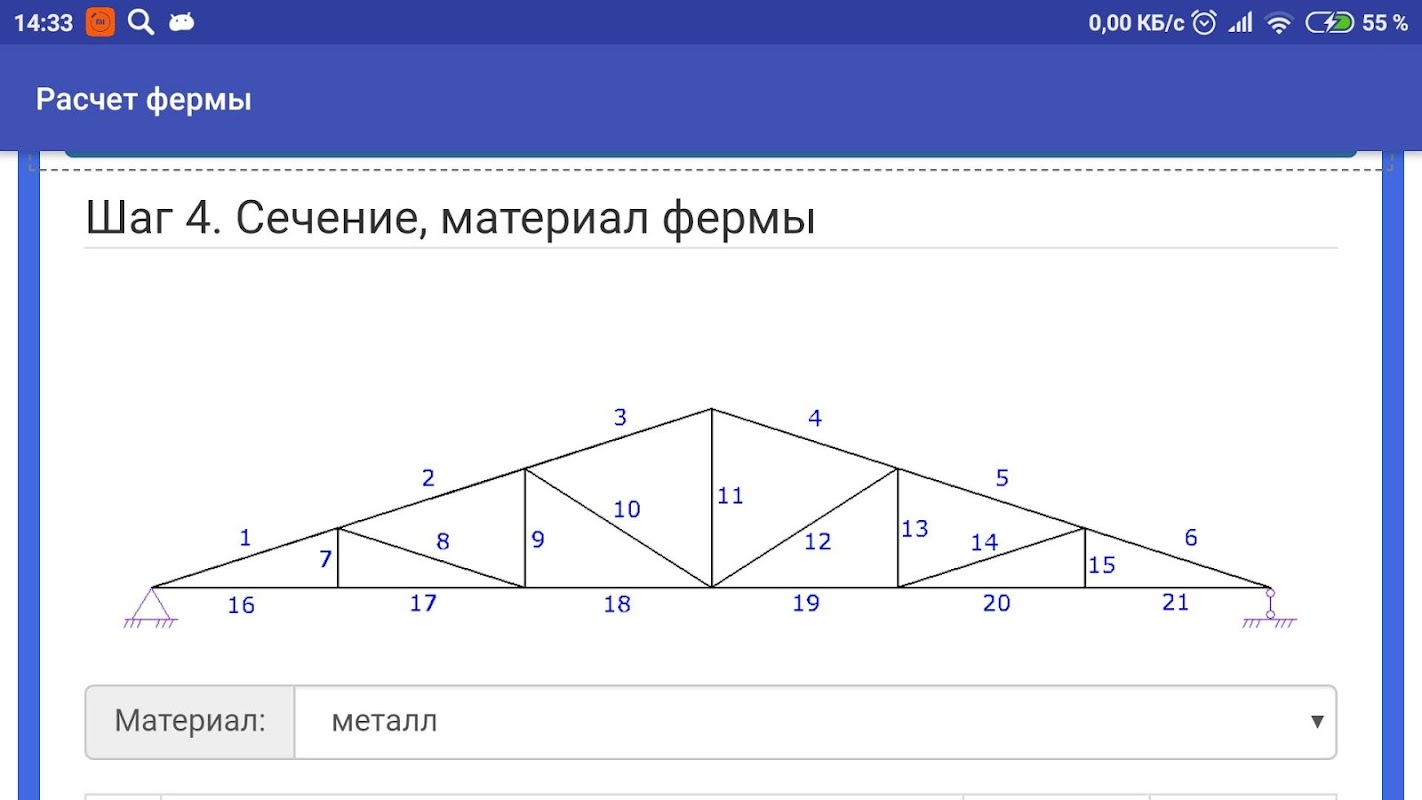

4. Stap 4. Sectie en materiaal van de truss.

a. Stel het vakwerkmateriaal in: staal of hout

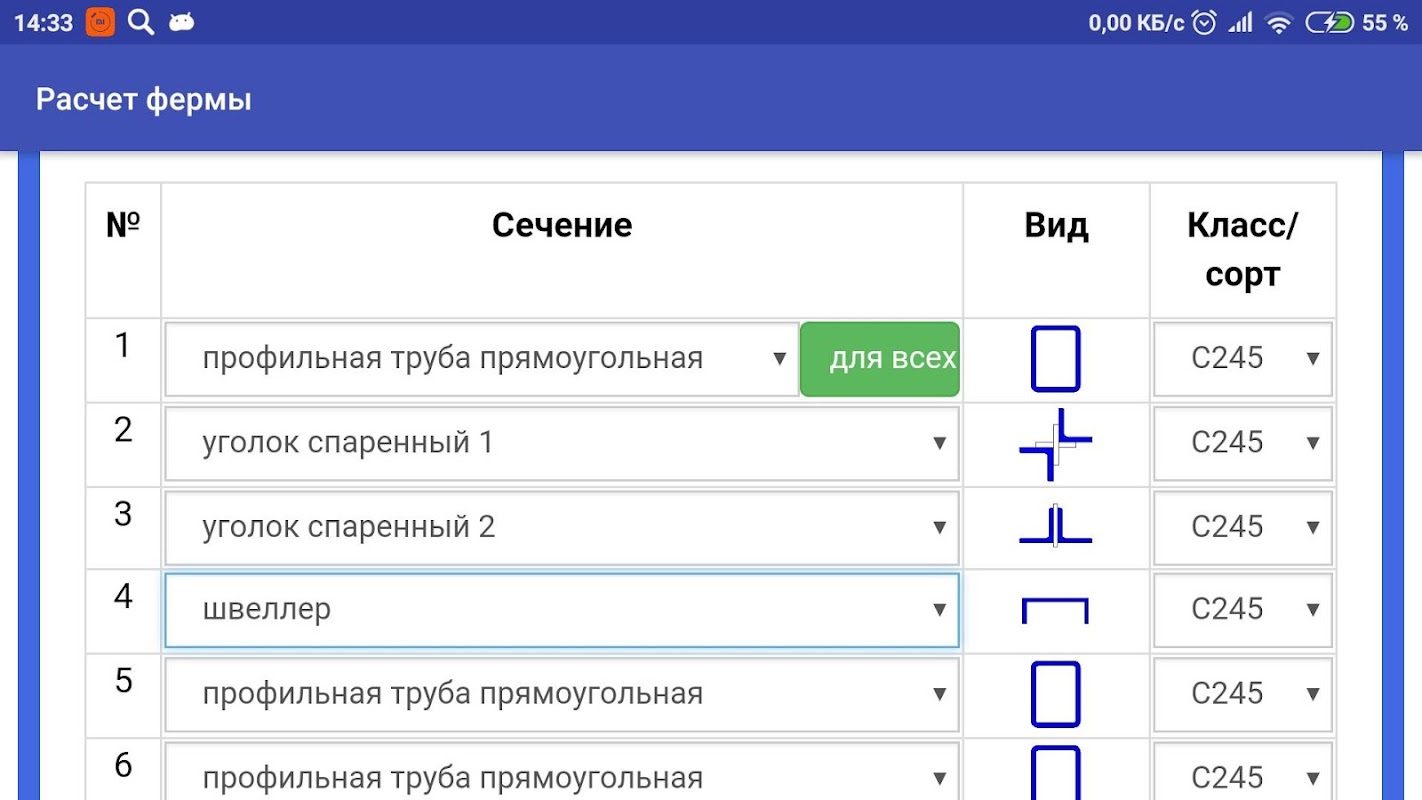

b. Stel de doorsnede van de truss-elementen en de klasse / graad van het materiaal van deze elementen in (indien nodig kunt u klikken op de knop "for all" en de doorsnede / klasse / grade in de 1e regel wordt voor alle rijen gedupliceerd)

c. Klik op de volgende stap

5. Stap 5. Links. Plaats volgens de figuur de punten van onthechting van de knooppunten van het vlak van de truss. Het loslaten van het vliegtuig kan dienen als een link tussen trussen en runs

6. Stap 6. Berekeningsresultaat. Klik op de knop "Berekening"

Ter referentie:

- de dichtheid van de boom is 500 kg / m3

- staaldichtheid - 7850 kg / m3

- alle knooppunten zijn scharnierende vakwerkliggers

- trussdragers - scharnierend onbeweeglijk aan de linkerkant en scharnierend beweegbaar aan de rechterkant
