Калькулятор фермы

Расчет фермы. Вид, геометрия, нагрузки, сечения, усилия.

Порядок работы:

1. Шаг 1. Вид фермы. Выберите необходимый вид вашей фермы и нажмите на следующий шаг

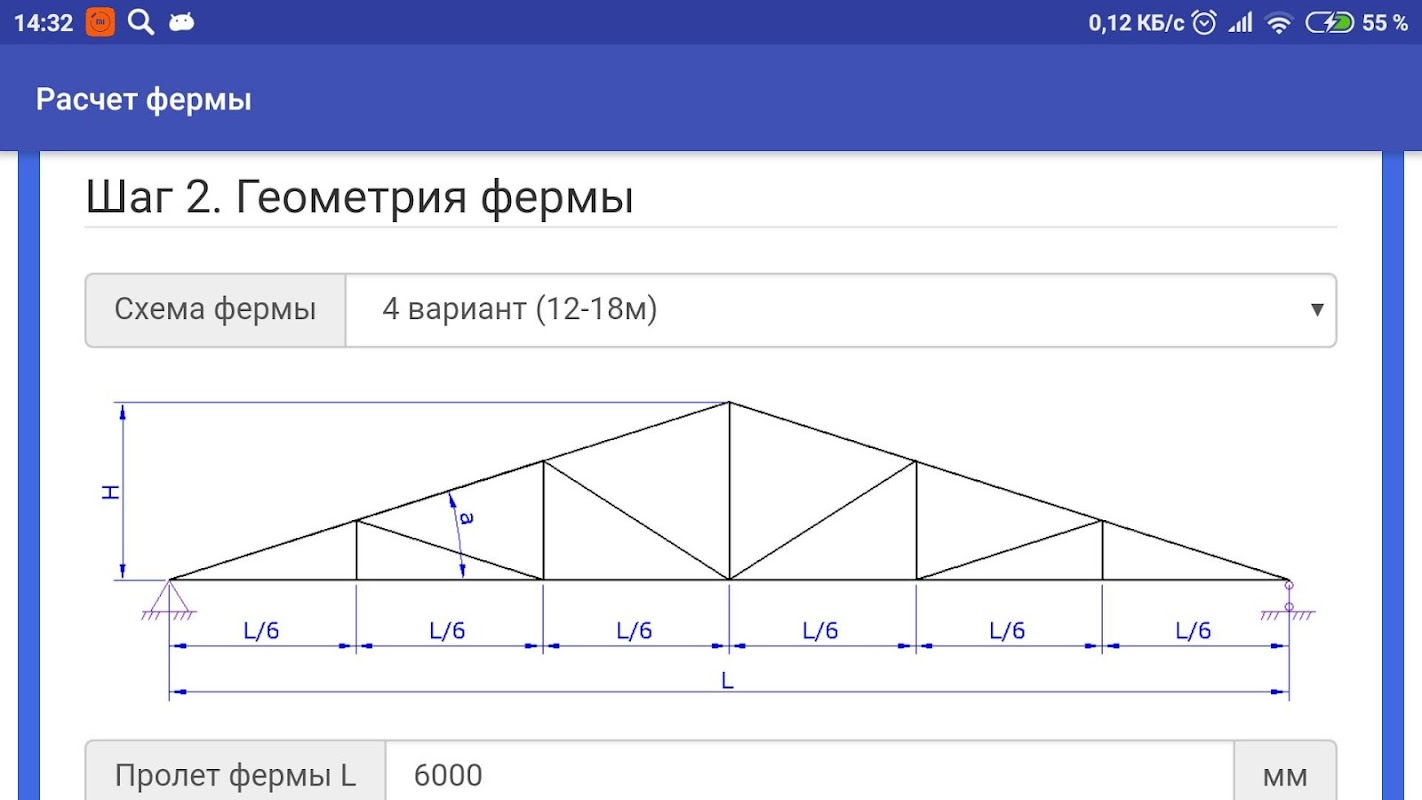

2. Шаг 2. Геометрия фермы.

a. Задайте схему фермы. В данном шаге можно поменять расположение стоек и раскосов для разных длин ферм

b. Задайте пролет фермы L

c. Задайте высоту фермы H либо угол а

d. При необходимости надо задать высоту фермы на опоре H1

e. Нажать на следующий шаг

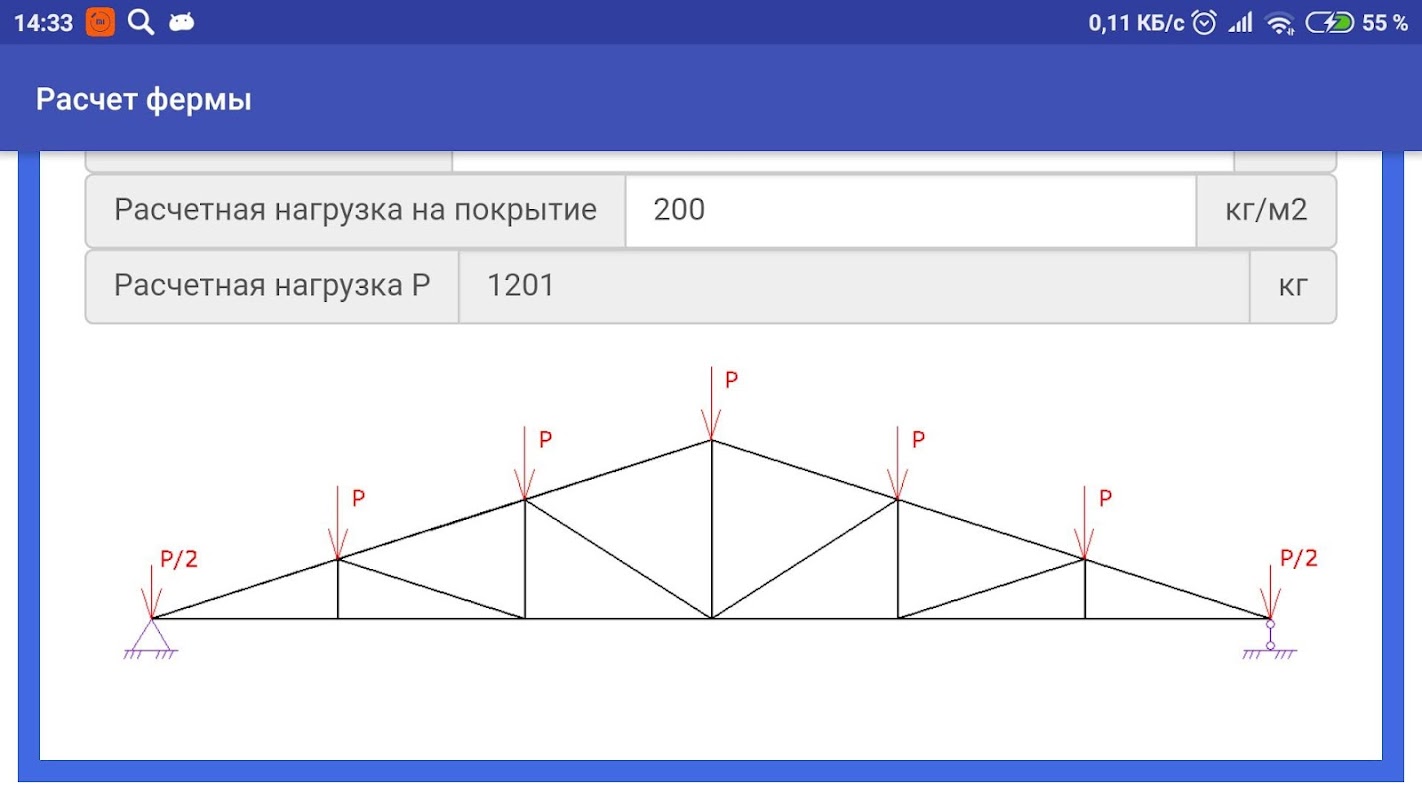

3. Шаг 3. Нагрузки на ферму.

Задайте сосредоточенную нагрузку на узлы фермы и нажмите на следующий шаг либо выберите "Задать нагрузку на площадь" и задайте распределенную нагрузку на 1м2 и шаг между фермами. Сосредоточенная нагрузка P на узел при этом пересчитается.

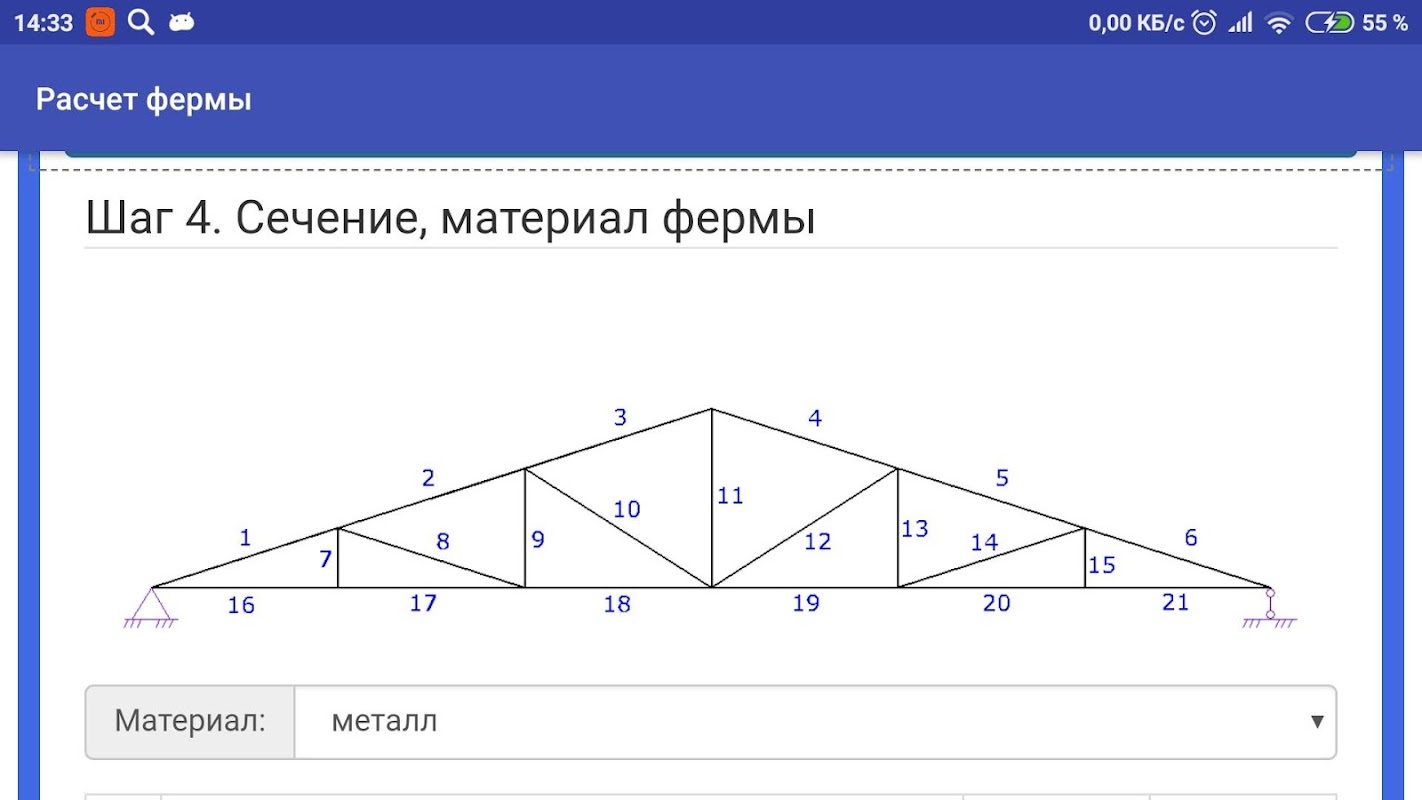

4. Шаг 4. Сечение и материал фермы.

a. Задайте материал фермы: сталь или дерево

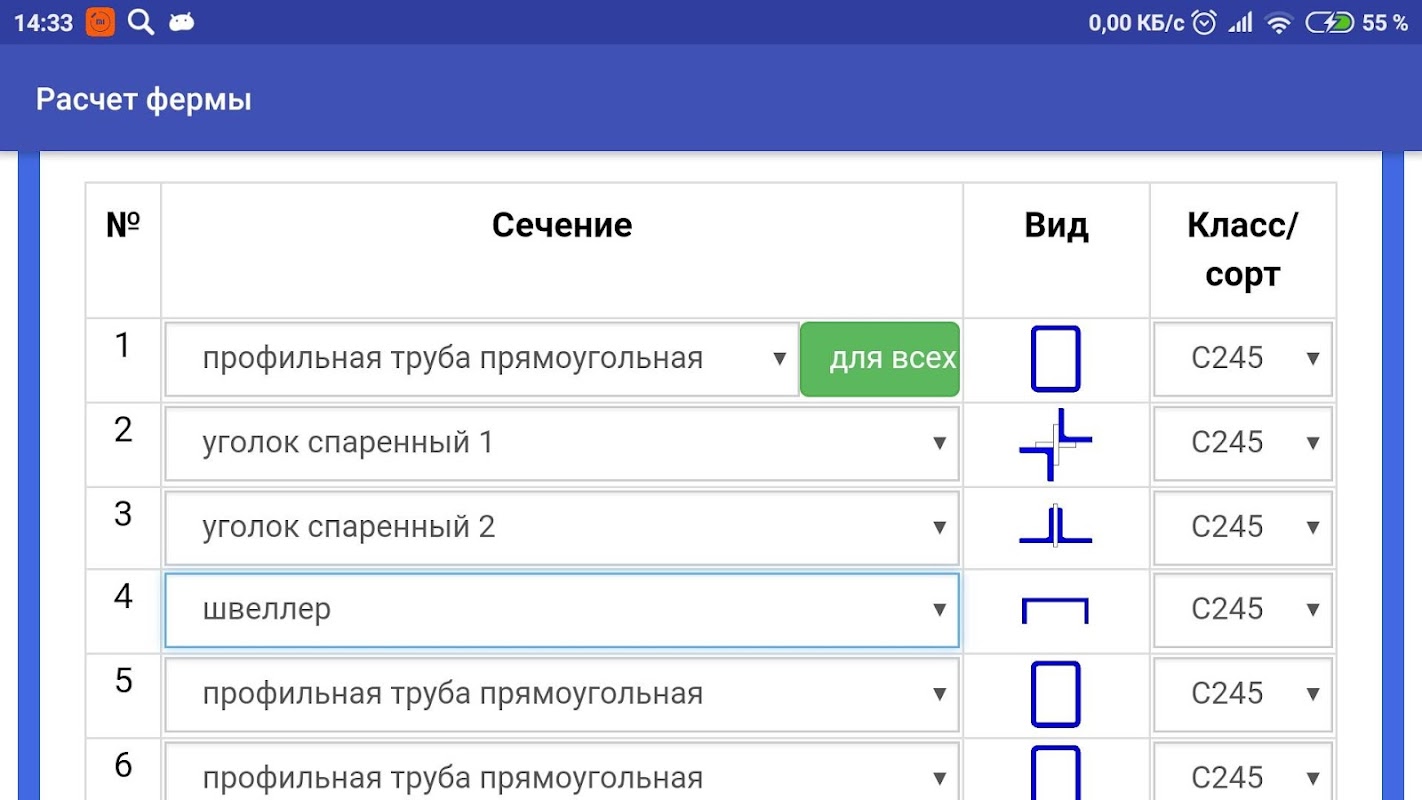

b. Задайте сечение элементов фермы и класс/сорт материала данных элементов (при необходимости можете нажать на кнопку «для всех» и сечение/класс/сорт в 1-ой строке будет продублирован для всех строк)

c. Нажать на следующий шаг

5. Шаг 5. Связи. Согласно рисунку расставить точки раскрепления узлов из плоскости фермы. Раскреплением из плоскости может служить как связь между фермами, так и прогоны

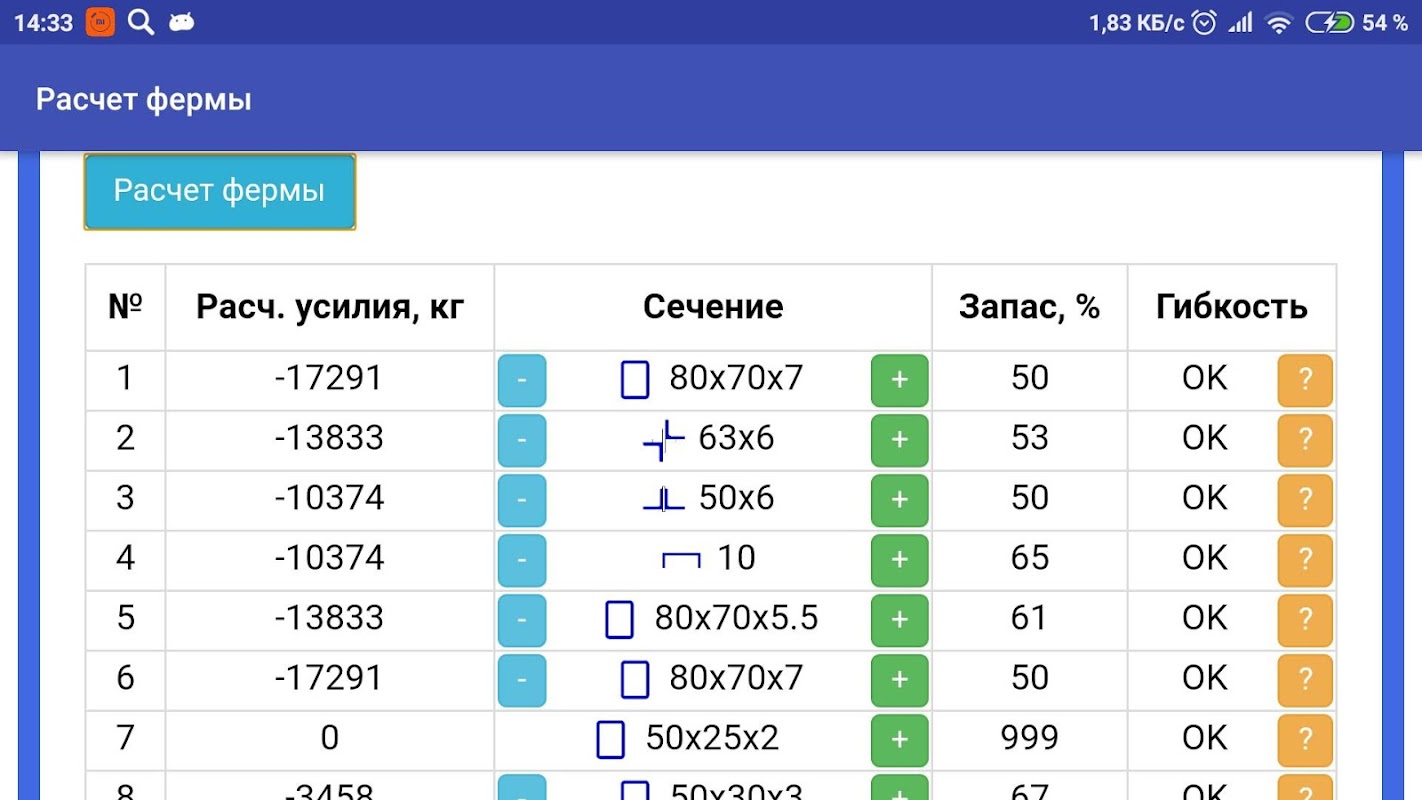

6. Шаг 6. Результат расчета. Нажать на кнопку «Расчет»

Для справки:

- плотность дерева принята 500 кг/м3

- плотность стали - 7850 кг/м3

- все узлы фермы шарнирные

- опоры фермы – шарнирно неподвижная слева и шарнирно подвижная справа
