Калькулятор фермы

작업 지시 :

1. 1 단계. 팜보기. 팜의 원하는보기를 선택하고 다음 단계를 클릭하십시오.

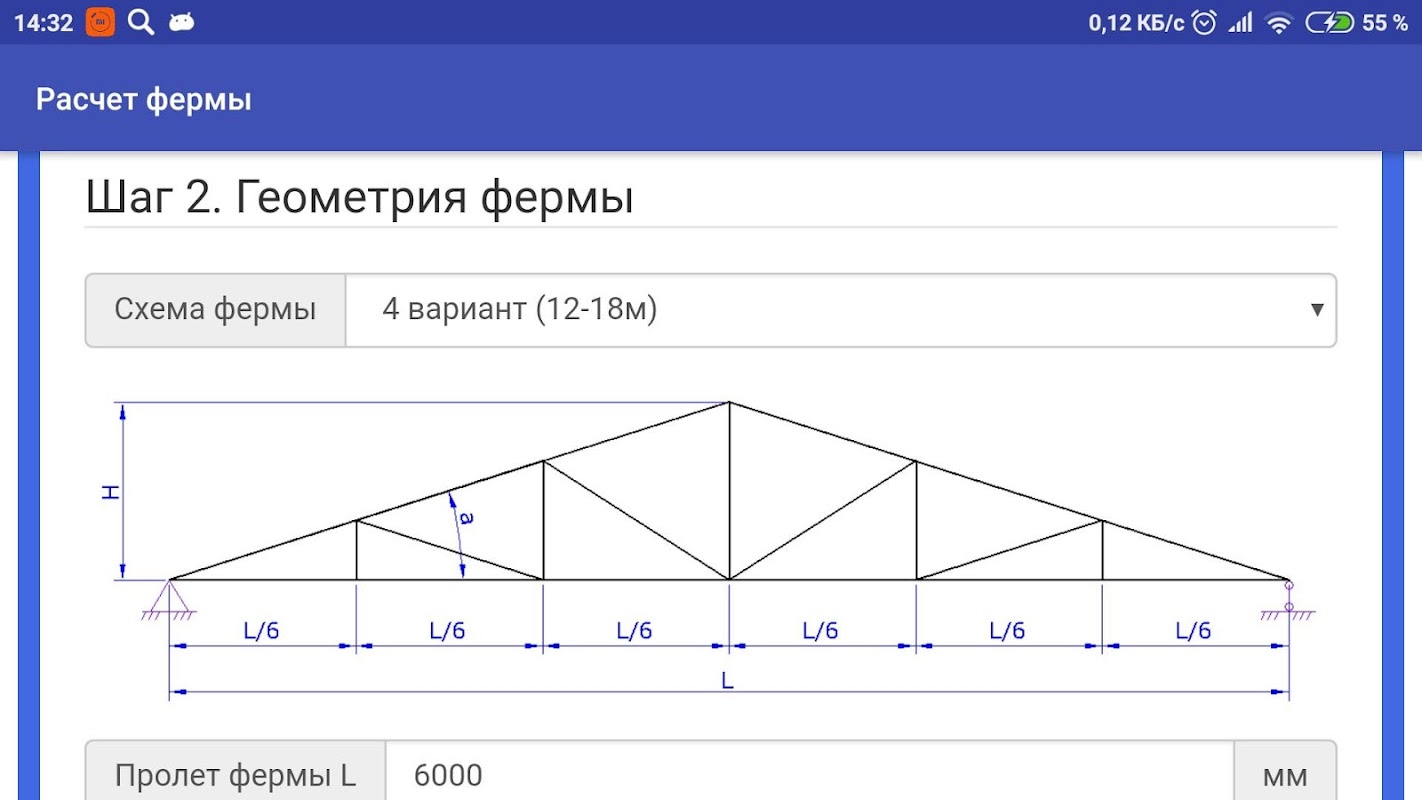

2. 2 단계. 농장의 기하학.

a. 팜 스키마를 설정합니다. 이 단계에서는 트러스 길이에 따라 랙 및 브레이스의 위치를 ​​변경할 수 있습니다.

b. 스팬 팜 L 설정

c. 트러스 높이 또는 각도 설정 a

d. 필요한 경우 지지점 H1에서 트러스 높이를 지정해야합니다

e. 다음 단계를 클릭하십시오.

3. 3 단계. 팜의 부하입니다.

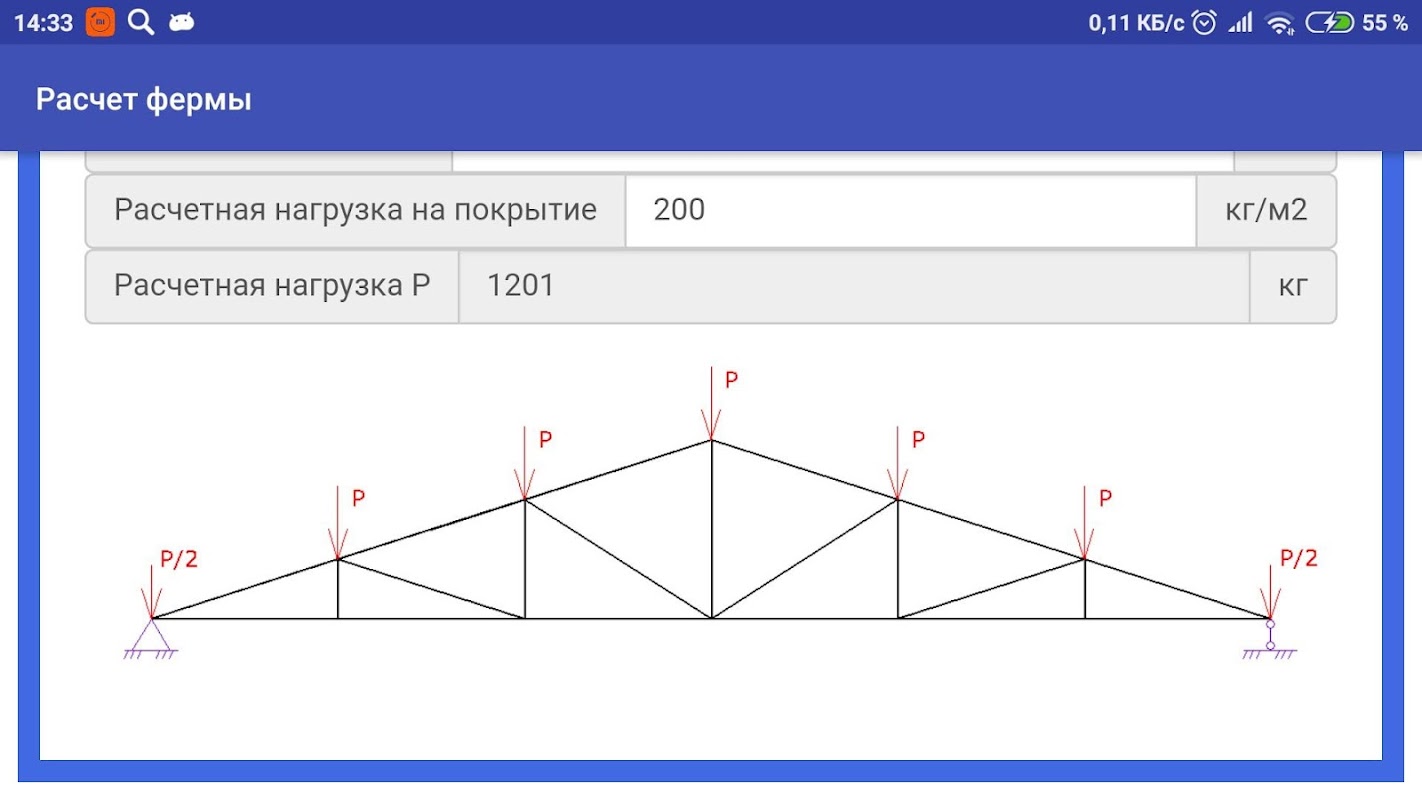

팜 노드에 집중로드를 설정하고 다음 단계를 클릭하거나 "영역로드 설정"을 선택하고 분산로드를 1m2로 설정하고 팜 사이를 이동하십시오. 노드의 집중 하중 P가 다시 계산됩니다.

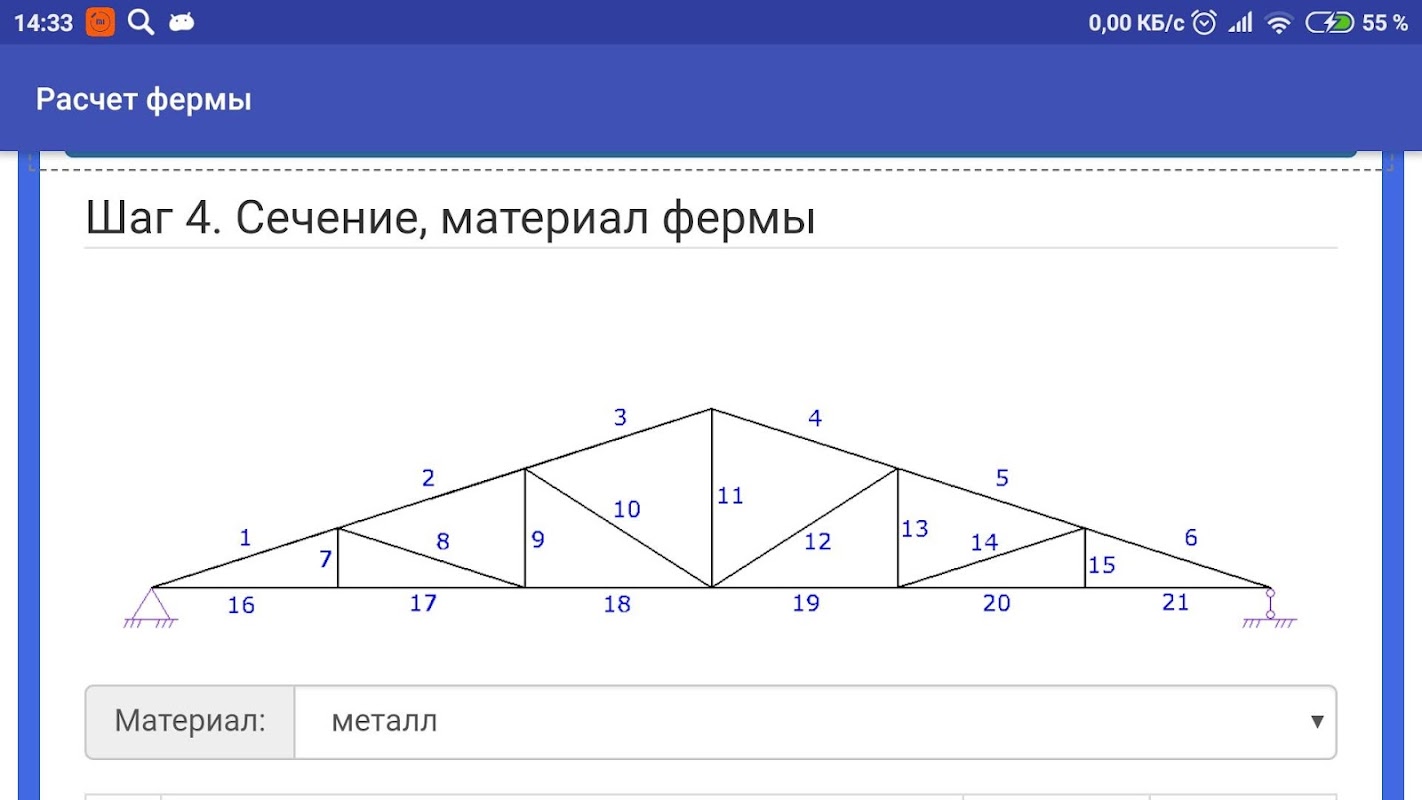

4. 4 단계. 트러스의 단면 및 재질.

a. 트러스 재질 설정 : 스틸 또는 목재

b. 트러스 요소의 횡단면과이 요소의 재료 등급 / 등급을 설정합니다 (필요한 경우 "모두"버튼을 클릭하면 첫 번째 줄의 횡단면 / 클래스 / 학년이 모든 행에 대해 복제됩니다)

c. 다음 단계를 클릭하십시오.

5. 5 단계. 링크. 그림에 따르면, 노드의 분리 점을 트러스 평면에서 배치하십시오. 비행기 밖으로 나오면 트러스와 연결 사이의 링크 역할을 할 수 있습니다.

6. 단계 6. 계산 결과. '계산'버튼을 클릭하십시오.

참고 :

- 나무의 밀도는 500kg / m3입니다.

- 강재 밀도 - 7850 kg / m3

- 모든 노드는 힌지 트러스입니다.

- 트러스 지지대 - 왼쪽에는 힌지 작동이없고 오른쪽에는 힌지 작동 가능
