Калькулятор фермы

Thứ tự làm việc:

1. Bước 1. Xem trang trại. Chọn chế độ xem mong muốn của trang trại của bạn và nhấp vào bước tiếp theo.

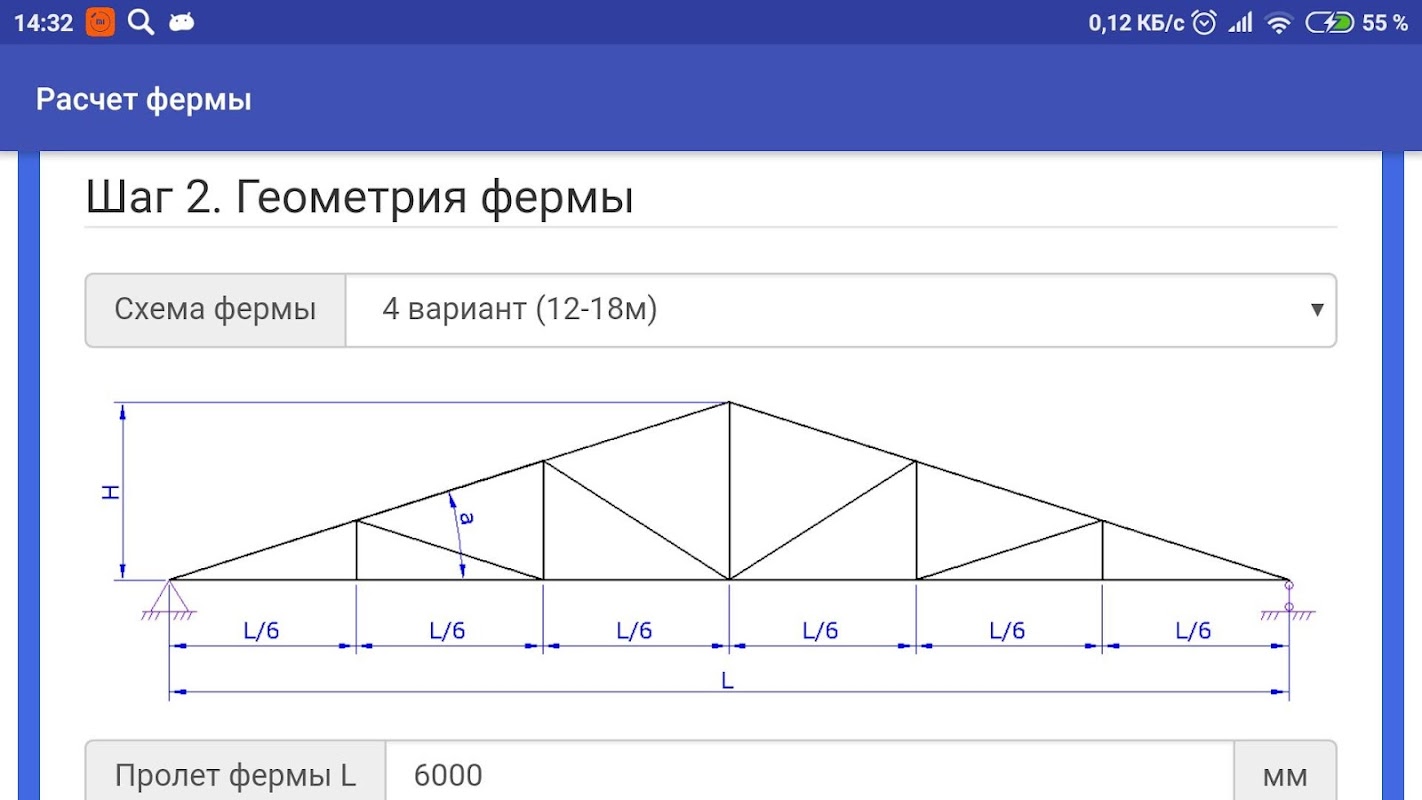

2. Bước 2. Hình dạng của trang trại.

a. Đặt giản đồ trang trại. Trong bước này, bạn có thể thay đổi vị trí của giá đỡ và niềng răng cho các độ dài khác nhau của khung.

b. Đặt trang trại L

c. Đặt chiều cao của giàn H hoặc góc một

d. Nếu cần thiết, bạn phải chỉ định chiều cao của giàn trên hỗ trợ H1

e. Nhấp vào bước tiếp theo

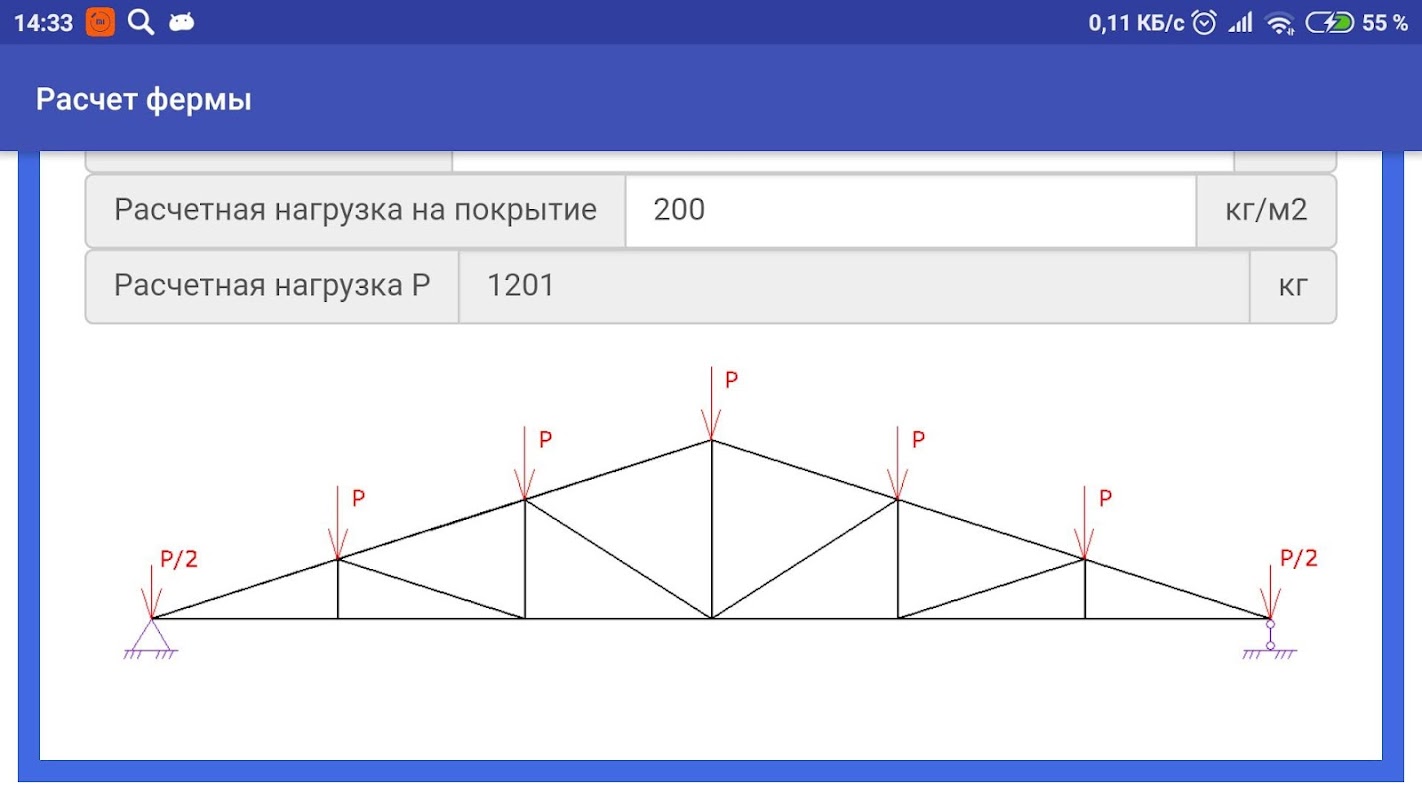

3. Bước 3. Tải trọng trên trang trại.

Đặt tải trọng tập trung vào các nút trang trại và nhấp vào bước tiếp theo, hoặc chọn "Đặt tải khu vực" và đặt tải phân bổ thành 1m2 và bước giữa các trang trại. Tải trọng tập trung P trên nút được tính toán lại.

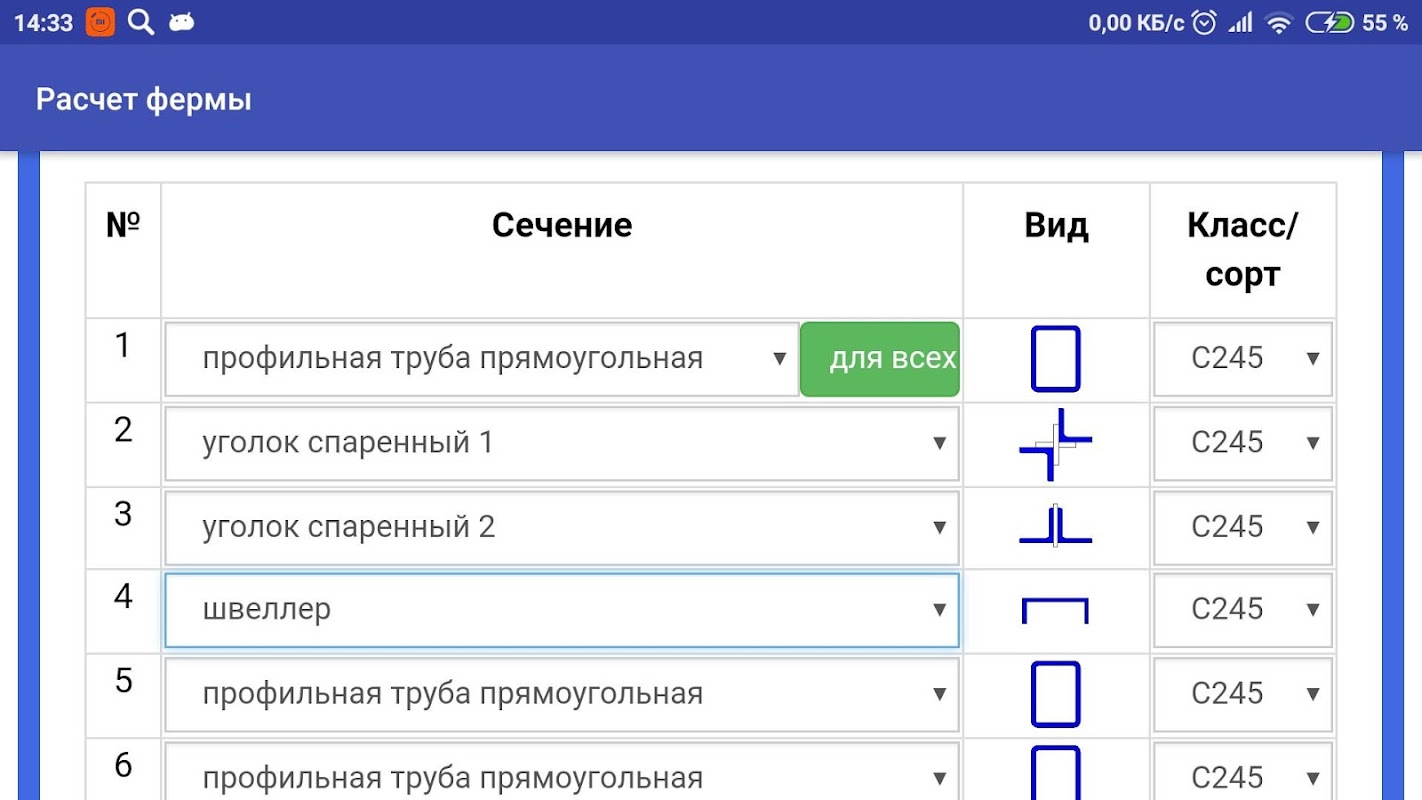

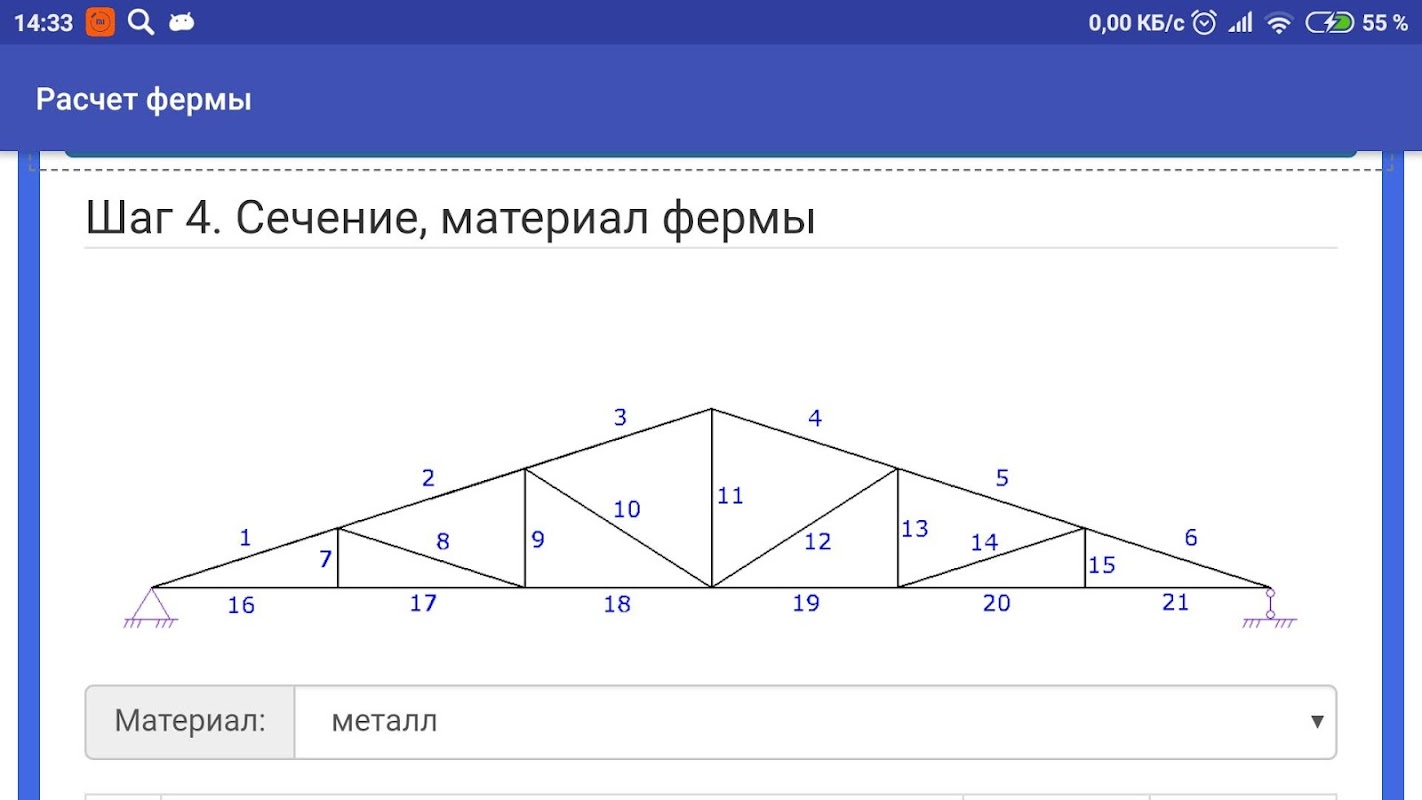

4. Bước 4. Phần và vật liệu của giàn.

a. Đặt vật liệu giàn: thép hoặc gỗ

b. Đặt mặt cắt ngang của các phần tử giàn và lớp / cấp của vật liệu của các phần tử này (nếu cần, bạn có thể nhấp vào nút "cho tất cả" và mặt cắt ngang / lớp / cấp trong dòng thứ nhất sẽ được nhân đôi cho tất cả các hàng)

c. Nhấp vào bước tiếp theo

5. Bước 5. Liên kết. Theo hình, đặt các điểm tách rời các nút khỏi mặt phẳng của giàn. Giải phóng ra khỏi mặt phẳng có thể đóng vai trò như một liên kết giữa các giàn và chạy

6. Bước 6. Kết quả tính toán. Nhấp vào nút "Tính toán"

Để tham khảo:

- mật độ của cây là 500 kg / m3

- Mật độ thép - 7850 kg / m3

- tất cả các nút đều có bản lề

- giàn hỗ trợ - bản lề bất động ở bên trái và bản lề di chuyển ở bên phải
