Калькулятор фермы

การคำนวณฟาร์ม ดูเรขาคณิตโหลดส่วนแรง

ลำดับการทำงาน:

1. ขั้นตอนการดูฟาร์ม เลือกมุมมองที่ต้องการของฟาร์มของคุณและคลิกที่ขั้นตอนถัดไป

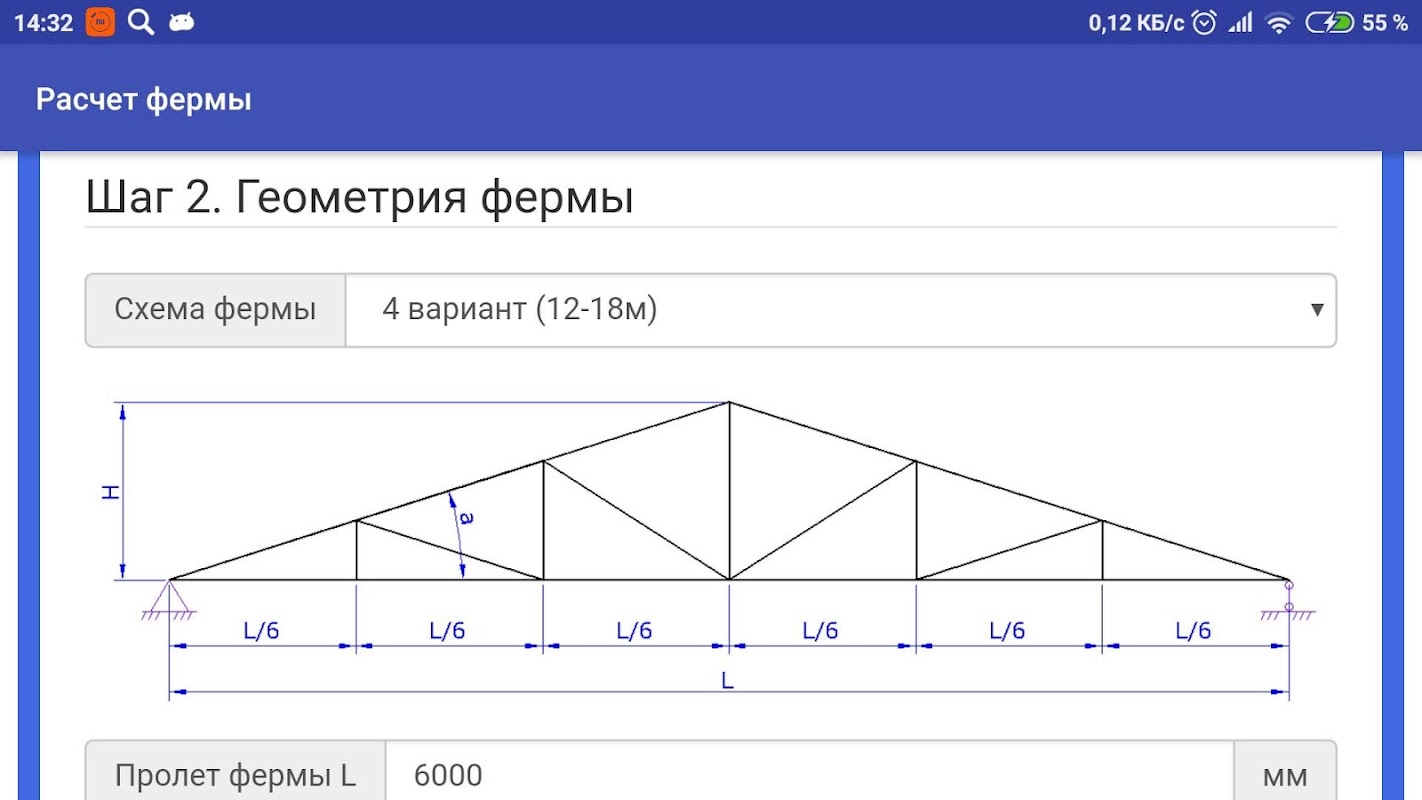

2. ขั้นตอนที่ 2. เรขาคณิตของฟาร์ม

ตั้งแบบแผนฟาร์ม ในขั้นตอนนี้คุณสามารถเปลี่ยนตำแหน่งของชั้นวางและวงเล็บสำหรับความยาวที่แตกต่างกันของโครงถัก

ข กำหนดช่วงฟาร์ม L

ค ตั้งความสูงของโครงถักหรือมุม a

d หากจำเป็นคุณต้องระบุความสูงของโครงถักที่รองรับ H1

อี คลิกที่ขั้นตอนถัดไป

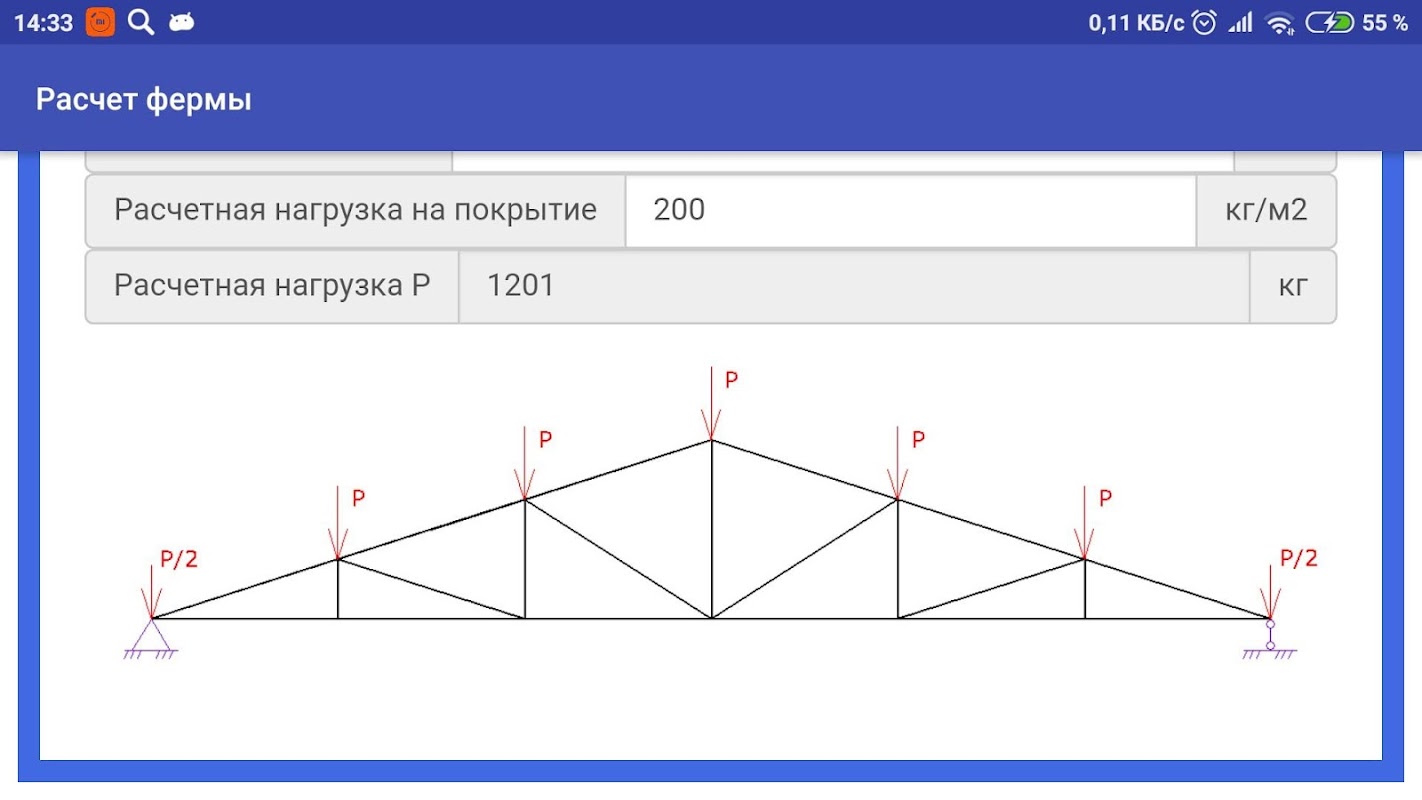

3. ขั้นตอนที่ 3. ภาระในฟาร์ม

ตั้งค่าความเข้มข้นในโหนดฟาร์มและคลิกที่ขั้นตอนถัดไปหรือเลือก "Set Area Load" และตั้งค่าการแจกจ่ายให้เป็น 1m2 และขั้นตอนระหว่างฟาร์ม โหลด P เข้มข้นบนโหนดจะคำนวณใหม่

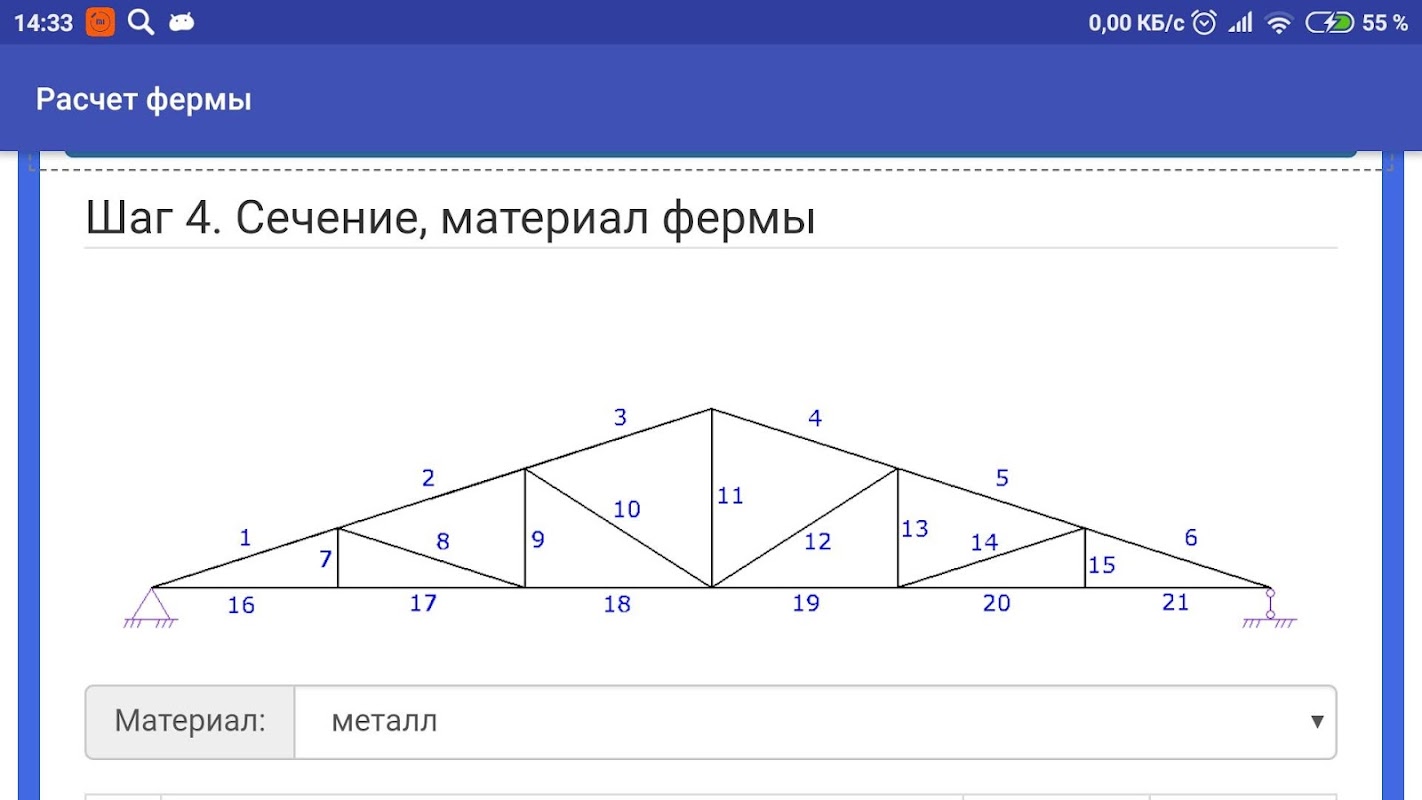

4. ขั้นตอนที่ 4. ส่วนและวัสดุของโครงถัก

ตั้งวัสดุมัด: เหล็กหรือไม้

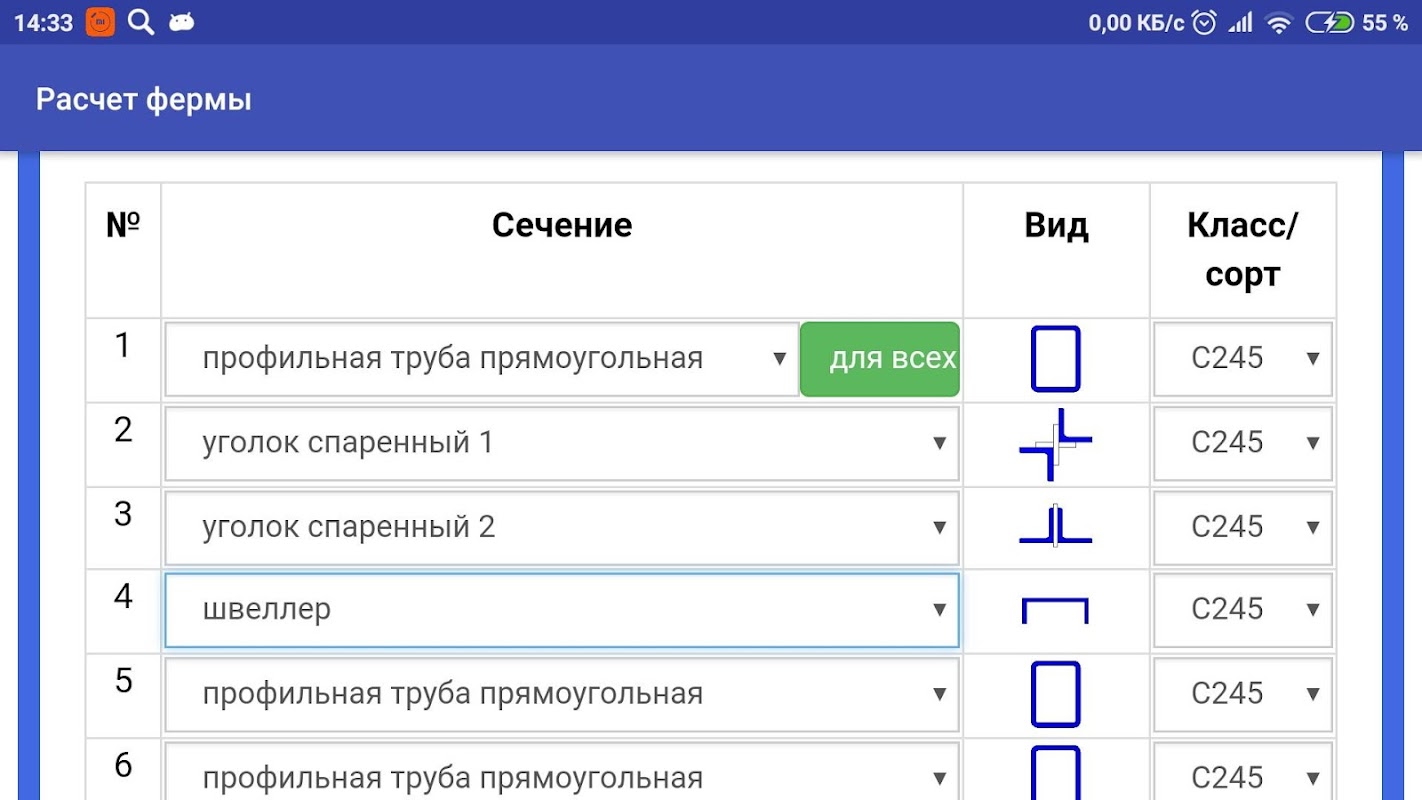

ข ตั้งค่าส่วนตัดขวางขององค์ประกอบโครงและระดับ / ชั้นของวัสดุขององค์ประกอบเหล่านี้ (หากจำเป็นคุณสามารถคลิกที่ปุ่ม "สำหรับทั้งหมด" และส่วน / ชั้น / ชั้นเรียนในบรรทัดที่ 1 จะถูกทำซ้ำสำหรับแถวทั้งหมด)

ค คลิกที่ขั้นตอนถัดไป

5. ขั้นตอนที่ 5. ลิงค์ ตามรูปที่วางจุดของการปลดออกของโหนดจากระนาบของมัด การปลดปล่อยออกจากเครื่องบินสามารถใช้เป็นข้อต่อระหว่างโครงถักและวิ่งได้

6. ขั้นตอนที่ 6 ผลการคำนวณ คลิกปุ่ม "คำนวณ"

สำหรับการอ้างอิง:

- ความหนาแน่นของต้นคือ 500 กิโลกรัม / ลูกบาศก์เมตร

- ความหนาแน่นของเหล็ก - 7850 กก. / ลบ.ม.

- โหนดทั้งหมดมีโครงบานพับ

- รองรับโครงถัก - มีนิ่มนวลอยู่ทางซ้ายและติดตั้งกับบานพับด้านขวา
