Калькулятор фермы

Calcul de la ferme. Vue, géométrie, charges, sections, forces.

Ordre de travail:

1. Étape 1. Vue de la ferme. Sélectionnez la vue souhaitée de votre ferme et cliquez sur l'étape suivante.

2. Étape 2. La géométrie de la ferme.

a. Définissez le schéma de la ferme. Dans cette étape, vous pouvez modifier l'emplacement des racks et des accolades pour différentes longueurs de fermes.

b. Set span farm L

c. Réglez la hauteur de la ferme H ou l'angle a

d. Si nécessaire, vous devez spécifier la hauteur de la ferme sur le support H1

e. Cliquez sur l'étape suivante

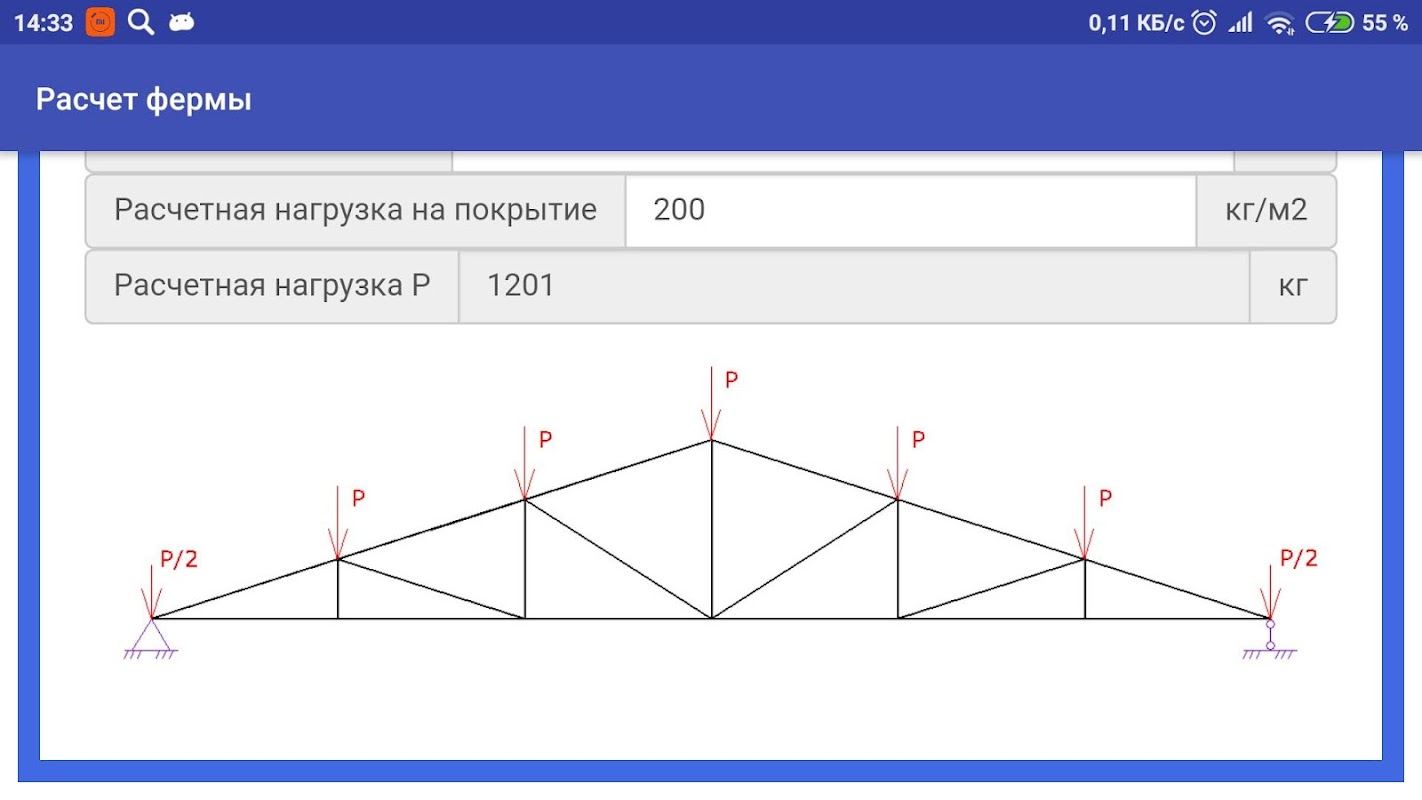

3. Étape 3. La charge sur la ferme.

Définissez la charge concentrée sur les nœuds de la batterie et cliquez sur l’étape suivante ou sélectionnez "Définir la charge surfacique" et définissez la charge distribuée sur 1 m2 et l’intervalle entre les batteries. La charge concentrée P sur le nœud est recalculée.

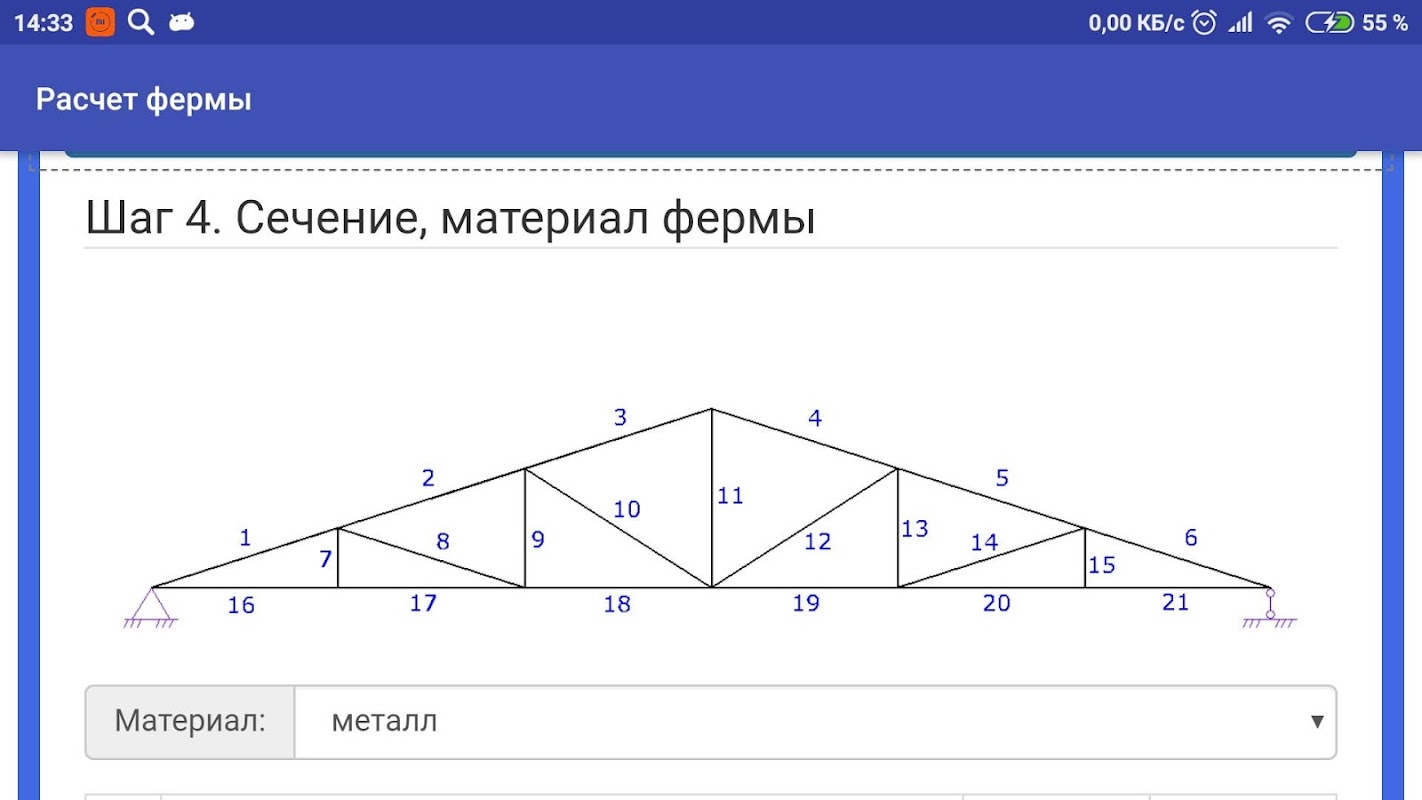

4. Étape 4. Section et matériel de la ferme.

a. Définissez le matériau de la ferme: acier ou bois

b. Définissez la section transversale des éléments de la structure et la classe / qualité du matériau de ces éléments (si nécessaire, vous pouvez cliquer sur le bouton "pour tous" et la section / classe / qualité de la 1ère ligne sera dupliquée pour toutes les lignes)

c. Cliquez sur l'étape suivante

5. Étape 5. Liens. Selon la figure, placez les points de détachement des noeuds du plan de la ferme. La libération de l’avion peut servir de lien entre des fermes et

6. Étape 6. Résultat du calcul. Cliquez sur le bouton "Calcul"

Pour référence:

- la densité de l'arbre est de 500 kg / m3

- Densité de l'acier - 7850 kg / m3

- tous les nœuds sont des fermes articulées

- appuis de treillis - immobiles à gauche et mobiles à droite
