FNam FFT Spectrogram Analyzer

■ Analizador de espectrogramas FFT de FNam

Los ingenieros necesitan herramientas listas para usar, en cualquier momento y lugar.

El Analizador de espectrogramas FFT de FNam convierte tu smartphone en una

herramienta profesional de análisis de audio. A diferencia de las típicas aplicaciones de sonómetro,

ofrece funciones avanzadas como la comparación de archivos duales y la exportación a CSV

para un análisis posterior preciso.

* Completamente gratis, sin anuncios (funciones principales).

FFT y espectrograma en tiempo real / Todo el procesamiento se ejecuta en el dispositivo /

No se cargan datos de audio externamente.

■ NUEVAS FUNCIONES

1. Modo de visualización por bandas de octava

- Analiza los niveles de sonido por bandas de octava.

- Elige una resolución de banda de octava de 1/1 o 1/3 en Ajustes.

2. Registrador de eventos de sonido

- Registra automáticamente los eventos de sonido cuando el nivel supera un umbral establecido.

- Permite guardar archivos WAV de eventos y registros JSON de FNam para su posterior revisión.

- Incluye un modo de protector de pantalla para reducir el efecto de quemado de pantalla.

3. Vista previa de respuesta en frecuencia (requiere FNam Frequency Noise Generator)

- Mide la respuesta acústica en frecuencia a través de WiFi TCP.

- Requiere FNam Frequency Noise Generator.

■ Convierte tu smartphone en una herramienta profesional de análisis de audio.

[Guía en vídeo: míralo en acción]

https://youtu.be/72SYLTG0l_8

FNam FFT Spectrogram Analyzer es una herramienta de precisión diseñada para ingenieros de sonido, investigadores, estudiantes y aficionados al audio que necesitan un análisis de frecuencia y un registro de datos precisos.

■ CARACTERÍSTICAS PRINCIPALES

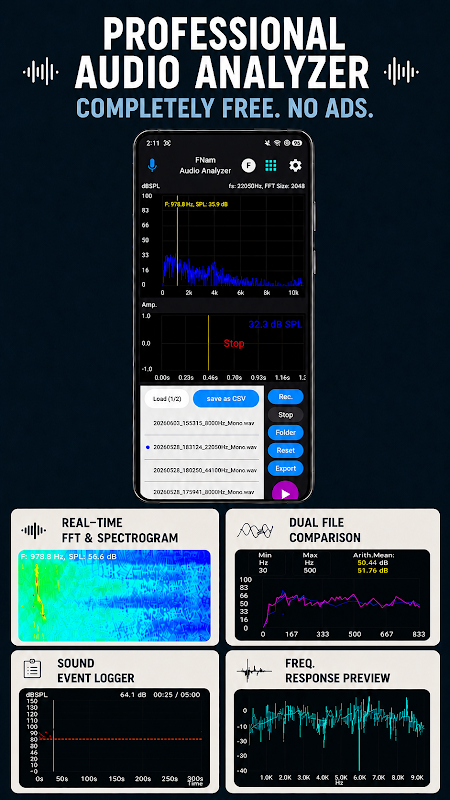

1. Análisis de audio en tiempo real

• Gráfico FFT (Transformada Rápida de Fourier) de alta precisión.

• Visualización de la forma de onda en el dominio del tiempo (osciloscopio).

• Espectrograma fluido para visualizar los cambios de frecuencia a lo largo del tiempo.

2. Comparación de dos archivos (función exclusiva)

• Carga simultánea de dos archivos WAV para análisis comparativo.

• Superposición de espectro: Compare visualmente las diferencias mediante trazas codificadas por colores (azul vs. magenta).

• Cálculo instantáneo: Proporciona la media aritmética y la diferencia media entre las señales.

3. Registro y exportación de datos

• Frecuencias de muestreo flexibles: Admite diversas frecuencias (4000 Hz, 8000 Hz, 16000 Hz, 22050 Hz, 44100 Hz).

• Grabación de alta calidad: El audio se graba y guarda como archivos WAV, respetando estrictamente la frecuencia de muestreo seleccionada.

• Exportación de datos sin procesar: Exporta datos PCM sin procesar a formato CSV. Los datos exportados conservan la frecuencia de muestreo y la duración exactas, lo que optimiza su procesamiento posterior en Excel, MATLAB o Python.

• Gestión de archivos: Los archivos se almacenan en el directorio 'Download\FNamDoc'. - Formato de nomenclatura WAV: Fecha_Hora_Frecuencia_Muestreo_Canal.wav

Ej.: 20260219_164715_44100Hz_Mono.wav

- Formato de nomenclatura CSV: Nombre del archivo WAV seleccionado_Frecuencia_Muestreo_Duración(es).csv

Ej.: 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Configuración profesional

• Funciones de ventana: Ventanas rectangulares, Hann, Hamming y Blackman seleccionables.

• Ponderación de frecuencia: Admite filtros de ponderación estándar A, B, C y Z (lineal).

• Control de ejes: Admite ajustes de rango (Hz/dB) tanto automáticos como manuales para una inspección precisa de los gráficos.

• Calibración: Ajuste de compensación de dB SPL para mediciones FFT y en el dominio del tiempo para compensar las diferencias con equipos profesionales. • Retención de pico máximo: Muestra y mantiene los valores de amplitud máxima en todo el espectro de frecuencias.

• Vista previa de respuesta en frecuencia: Medición de la respuesta en frecuencia acústica basada en WiFi TCP (requiere el generador de ruido de frecuencia FNam).

• Modo de visualización de banda de octava: Visualiza los niveles de frecuencia como barras de banda de octava para facilitar el análisis banda por banda.

■ ESPECIFICACIONES TÉCNICAS

• Procesamiento de señal: Se aplican filtros anti-aliasing automáticamente durante el submuestreo para garantizar la precisión de la medición.

• Frecuencia de muestreo: Admite frecuencias estándar de hasta 44,1 kHz (depende del dispositivo).

• Estándares: Implementa las fórmulas IEC 61672 para cálculos de ponderación precisos.

⚠️ Nota: Si bien esta aplicación utiliza las fórmulas estándar IEC 61672, pueden producirse discrepancias en las mediciones en comparación con equipos profesionales debido a las limitaciones de respuesta en frecuencia del micrófono integrado del smartphone. Para mediciones críticas, se recomienda el uso de un micrófono externo calibrado.
