FNam FFT Spectrogram Analyzer

■ Analizator spektrogramów FNam FFT

Inżynierowie potrzebują narzędzi gotowych do użycia — zawsze i wszędzie.

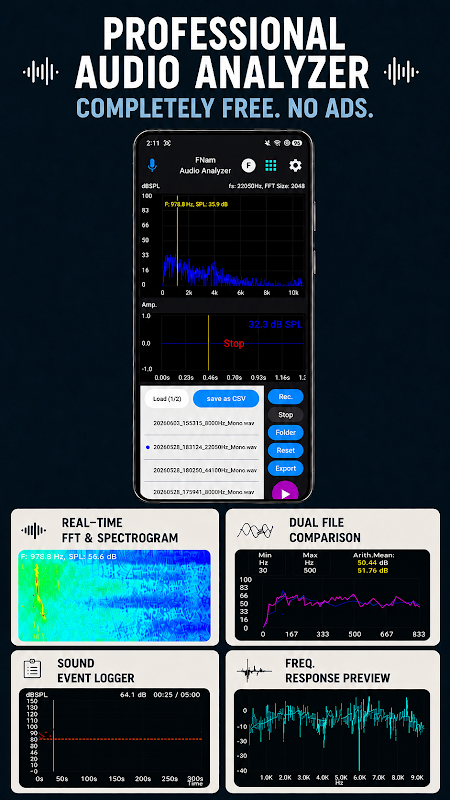

Analizator spektrogramów FNam FFT zamienia Twój smartfon w

profesjonalne narzędzie do analizy dźwięku. W przeciwieństwie do typowych aplikacji do pomiaru dźwięku,

oferuje zaawansowane funkcje, takie jak porównanie dwóch plików i eksport CSV w celu precyzyjnej analizy

* całkowicie za darmo, bez reklam (podstawowe funkcje).

FFT i spektrogram w czasie rzeczywistym / Całe przetwarzanie odbywa się na urządzeniu /

Brak przesyłania danych audio na zewnątrz.

■ NOWE FUNKCJE

1. Tryb widoku pasma oktawowego

- Analiza poziomów dźwięku według pasm oktawowych.

- Wybierz rozdzielczość pasma 1/1 lub 1/3 oktawy w Ustawieniach.

2. Rejestrator zdarzeń dźwiękowych

- Automatycznie rejestruje zdarzenia dźwiękowe, gdy poziom przekroczy ustawiony próg.

- Możliwość zapisywania plików WAV zdarzeń i logów JSON FNam do późniejszego wglądu.

- Zawiera tryb wygaszacza ekranu, aby zmniejszyć efekt wypalenia ekranu.

3. Podgląd odpowiedzi częstotliwościowej (wymaga generatora szumów częstotliwościowych FNam)

- Pomiar odpowiedzi częstotliwościowej akustycznej przez Wi-Fi TCP.

- Wymaga generatora szumów częstotliwościowych FNam.

■ Zmień swój smartfon w profesjonalne narzędzie do analizy dźwięku.

[Przewodnik wideo – Zobacz w akcji]

https://youtu.be/72SYLTG0l_8

Analizator spektrogramów FFT FNam to precyzyjne narzędzie przeznaczone dla inżynierów dźwięku, naukowców, studentów i entuzjastów dźwięku, którzy potrzebują dokładnej analizy częstotliwości i rejestrowania danych.

■ KLUCZOWE CECHY

1. Analiza dźwięku w czasie rzeczywistym

• Precyzyjny wykres FFT (szybkiej transformaty Fouriera).

• Widok przebiegu w dziedzinie czasu (oscyloskop).

• Spektrogram cieczy do wizualizacji zmian częstotliwości w czasie.

2. Porównywanie dwóch plików (funkcja ekskluzywna)

• Jednoczesne ładowanie dwóch plików WAV w celu analizy porównawczej.

• Nakładanie widma: Wizualne porównywanie różnic za pomocą kolorowych śladów (niebieski i magenta).

• Natychmiastowe obliczanie: Zapewnia średnią arytmetyczną i średnią różnicę między sygnałami.

3. Rejestrowanie i eksport danych

• Elastyczne częstotliwości próbkowania: Obsługuje różne częstotliwości (4000 Hz, 8000 Hz, 16000 Hz, 22050 Hz, 44100 Hz).

• Nagrywanie w wysokiej jakości: Dźwięk jest nagrywany i zapisywany w plikach WAV, ściśle dopasowanych do wybranej częstotliwości próbkowania.

• ​​Eksport danych surowych: Eksportuje surowe dane PCM do formatu CSV. Wyeksportowane dane zachowują dokładną częstotliwość próbkowania i czas trwania, co optymalizuje je pod kątem postprocessingu w programach Excel, MATLAB lub Python.

• Zarządzanie plikami: Pliki są przechowywane w katalogu „Download\FNamDoc”.

- Format nazewnictwa plików WAV: Date_Time_SampleRate_Channel.wav

np. 20260219_164715_44100Hz_Mono.wav

- Format nazewnictwa plików CSV: Selected WAV file name_SampleRate_Duration(s).csv

np. 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Konfiguracja profesjonalna

• Funkcje okien: Do wyboru okna prostokątne, Hanna, Hamminga i Blackmana.

• Ważenie częstotliwości: Obsługuje standardowe filtry ważące A, B, C i Z (liniowe).

• Sterowanie osiami: Obsługuje zarówno automatyczne skalowanie, jak i ręczne ustawienia zakresu (Hz / dB) w celu precyzyjnej inspekcji wykresów.

• Kalibracja: Strojenie offsetu dB SPL dla pomiarów FFT i dziedziny czasu w celu kompensacji różnic w porównaniu ze sprzętem profesjonalnym.

• Maksymalne zatrzymanie szczytu: Wyświetla i utrzymuje maksymalne wartości amplitudy w całym spektrum częstotliwości.

• Podgląd odpowiedzi częstotliwościowej: Pomiar odpowiedzi częstotliwościowej akustycznej w oparciu o Wi-Fi TCP (wymaga generatora szumów częstotliwościowych FNam).

• Tryb widoku pasma oktawowego: Wizualizacja poziomów częstotliwości jako słupków pasma oktawowego dla łatwiejszej analizy pasm po paśmie.

■ DANE TECHNICZNE

• Przetwarzanie sygnału: Filtry antyaliasingowe są automatycznie stosowane podczas downsamplingu, aby zapewnić dokładność pomiaru.

• Częstotliwość próbkowania: Obsługuje standardowe częstotliwości do 44,1 kHz (w zależności od urządzenia).

• Normy: Implementuje wzory IEC 61672 w celu dokładnego obliczenia ważenia.

⚠️ Uwaga: Chociaż ta aplikacja korzysta ze wzorów normy IEC 61672, mogą wystąpić rozbieżności w pomiarach w porównaniu ze sprzętem profesjonalnym ze względu na ograniczenia sprzętowe pasma przenoszenia wbudowanego mikrofonu smartfona. W przypadku pomiarów krytycznych zaleca się użycie skalibrowanego mikrofonu zewnętrznego.
