FNam FFT Spectrogram Analyzer

* Tamamen ücretsiz, reklamsız (temel özellikler).

Gerçek Zamanlı FFT ve Spektrogram / Tüm işlemler cihaz üzerinde çalışır /

Harici olarak hiçbir ses verisi yüklenmez.

■ FNam FFT Spektrogram Analiz Cihazı

Mühendislerin her zaman, her yerde kullanıma hazır araçlara ihtiyacı vardır.

FNam FFT Spektrogram Analiz Cihazı, akıllı telefonunuzu

profesyonel bir ses analiz aracına dönüştürür. Tipik ses ölçer uygulamalarının aksine,

Çift Dosya Karşılaştırması ve CSV

Dışa Aktarma gibi gelişmiş özellikler sunarak hassas analiz sonrası sonuçlar sağlar.

■ YENİ ÖZELLİKLER

1. Moa, Bora

- Kaydedilen verilerinizi Zaman Görünümü veya Küme Haritası ile bir bakışta keşfedin.

2. Ses Olayı Kaydedici

- Seviye belirlenen bir eşiği aştığında ses olaylarını otomatik olarak kaydeder.

- Daha sonra incelemek üzere olay WAV dosyalarını ve FNam JSON günlüklerini kaydedebilir.

- Ekran yanmasını azaltmak için ekran koruyucu modu içerir.

3. Frekans Tepkisi Önizlemesi (FNam Frekans Gürültüsü Üreticisi gerektirir)

- WiFi TCP üzerinden akustik frekans tepkisini ölçer.

- FNam Frekans Gürültüsü Üreticisi gerektirir.

■ Akıllı telefonunuzu profesyonel bir ses analiz aracına dönüştürün.

[Video Kılavuzu - Çalışırken İzleyin]

https://youtu.be/72SYLTG0l_8

FNam FFT Spektrogram Analizörü, doğru frekans analizi ve veri kaydı ihtiyacı duyan ses mühendisleri, araştırmacılar, öğrenciler ve ses meraklıları için tasarlanmış hassas bir araçtır.

■ TEMEL ÖZELLİKLER

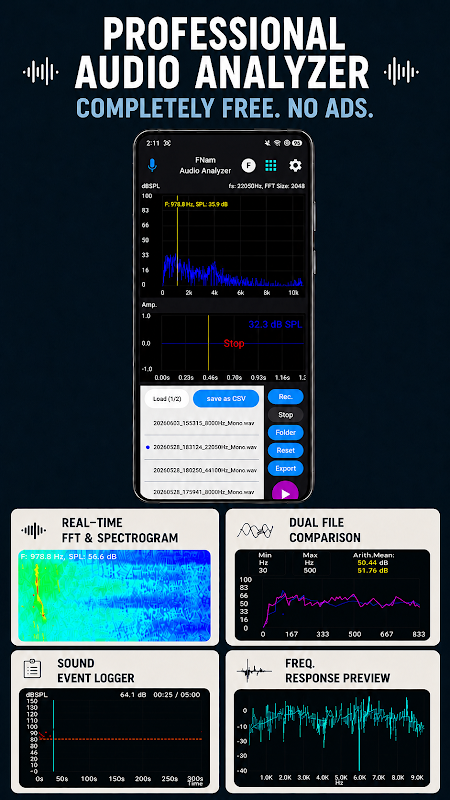

1. Gerçek Zamanlı Ses Analizi

• Yüksek hassasiyetli FFT (Hızlı Fourier Dönüşümü) Grafiği.

• Zaman Alanı Dalga Formu (Osiloskop) görünümü.

• Zaman içindeki frekans değişikliklerini görselleştirmek için Akışkan Spektrogram.

2. Çift Dosya Karşılaştırması (Özel Özellik)

• Karşılaştırmalı analiz için iki WAV dosyasının eş zamanlı yüklenmesi.

• Spektrum Üst Üste Bindirme: Renk kodlu izler (Mavi ve Macenta) kullanarak farklılıkları görsel olarak karşılaştırın.

• Anında Hesaplama: Sinyaller arasında Aritmetik Ortalama ve Ortalama Farkı sağlar.

3. Veri Kaydı ve Dışa Aktarma

• Esnek Örnekleme Hızları: Çeşitli hızları destekler (4000Hz, 8000Hz, 16000Hz, 22050Hz, 44100Hz).

• Yüksek Kaliteli Kayıt: Ses, seçilen örnekleme hızına tam olarak uyan WAV dosyaları olarak kaydedilir.

• Ham Veri Dışa Aktarma: Ham PCM verilerini CSV formatına dışa aktarır. Dışa aktarılan veriler, tam örnekleme hızını ve süresini koruyarak Excel, MATLAB veya Python'da sonradan işleme için optimize edilmiştir.

• Dosya Yönetimi: Dosyalar 'Download\FNamDoc' dizininde saklanır.

- WAV adlandırma formatı: Tarih_Saat_ÖrneklemeHızı_Kanal.wav

Örnek: 20260219_164715_44100Hz_Mono.wav

- CSV adlandırma formatı: Seçilen WAV dosya adı_ÖrneklemeHızı_Süre(s).csv

Örnek: 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Profesyonel Yapılandırma

• Pencere Fonksiyonları: Seçilebilir Dikdörtgen, Hann, Hamming ve Blackman pencereleri.

• Frekans Ağırlıklandırma: A, B, C ve Z (Doğrusal) standart ağırlıklandırma filtrelerini destekler.

• Eksen Kontrolü: Hassas grafik incelemesi için hem Otomatik ölçeklendirme hem de Manuel aralık ayarlarını (Hz / dB) destekler.

• Kalibrasyon: Profesyonel ekipmanlardan farklılıkları telafi etmek için FFT ve Zaman Alanı ölçümleri için dB SPL ofset ayarı.

• Maksimum Tepe Değerini Tutma: Frekans spektrumu boyunca maksimum genlik değerlerini görüntüler ve tutar.

• Frekans Tepkisi Önizlemesi: WiFi TCP tabanlı akustik frekans tepkisi ölçümü (FNam Frekans Gürültüsü Üreticisi gerektirir).

• Oktav Bant Görünümü Modu: Bant bant analizini kolaylaştırmak için frekans seviyelerini oktav bant çubukları olarak görselleştirir.

• Moa, Bora: Kaydedilen verileri zamana veya etikete göre görselleştirir, renkler ses seviyelerini gösterir.

■ TEKNİK ÖZELLİKLER

• Sinyal İşleme: Ölçüm doğruluğunu sağlamak için örnekleme sırasında otomatik olarak anti-aliasing filtreleri uygulanır.

• Örnekleme Hızı: 44,1 kHz'e kadar standart hızları destekler (cihaza bağlı).

• Standartlar: Doğru ağırlıklandırma hesaplamaları için IEC 61672 formüllerini uygular.

⚠️ Not: Bu uygulama IEC 61672 standardı formüllerini kullanıyor olsa da, akıllı telefonun dahili mikrofonunun donanım frekans tepkisi sınırlamaları nedeniyle profesyonel ekipmanlarla karşılaştırıldığında ölçüm farklılıkları oluşabilir. Kritik ölçümler için kalibre edilmiş harici bir mikrofon kullanılması önerilir.
